Не проворачивайте коленчатый вал двигателя в направлении, обратном направлению вращения.
Работу выполняем на подъемнике или смотровой канаве.
Отсоединяем аккумуляторную батарею.

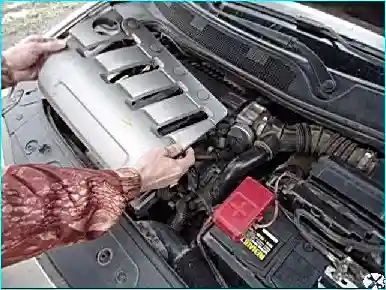

Рис. 1. Снимаем верхнюю пластмассовую крышку
Рис. 2. Снимаем правое переднее колесо

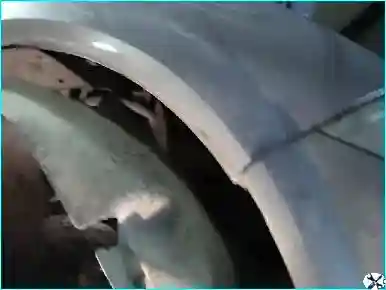

Рис. 3. Отворачиваем саморезы крепления подкрылка и вынимаем клипсы
Рис. 4. Извлекаем подкрылок

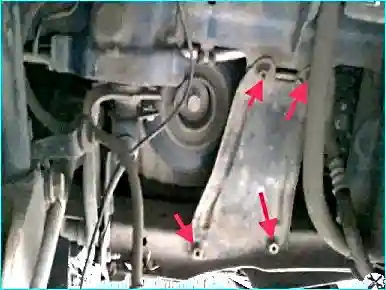

Рис. 5. Отворачиваем четыре болта крепления усилителя

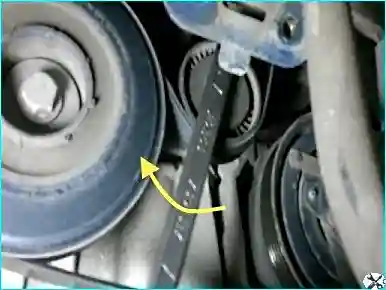

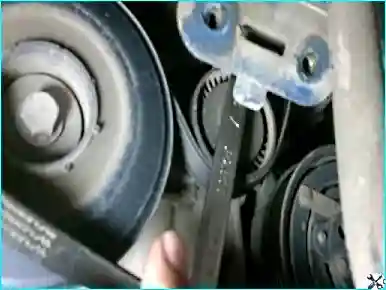

Рис. 6. Ключом на 16 поворачиваем натяжной ролик по часовой стрелке, тем самым ослабляя ремень
Рис. 7. Снимаем ремень со шкива коленчатого вала

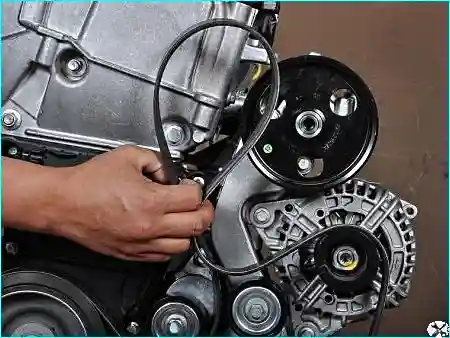

Рис. 8. Снимаем ремень со шкива компрессора кондиционера и шкива генератора

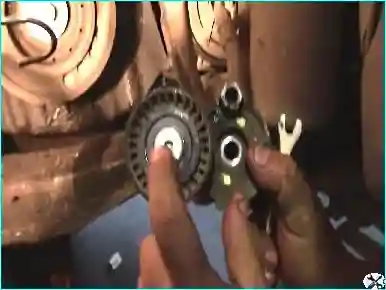

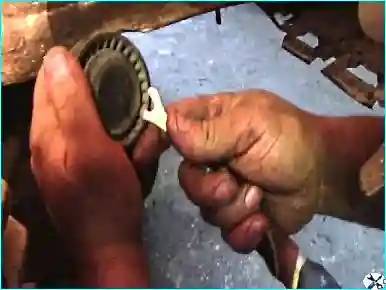

Рис. 9. Для замены натяжного ролика поддеваем отверткой заглушку
Рис. 10. Отворачиваем винт крепления ролика
Установка
Очистите щеткой от отложений ручьи шкива коленчатого вала.

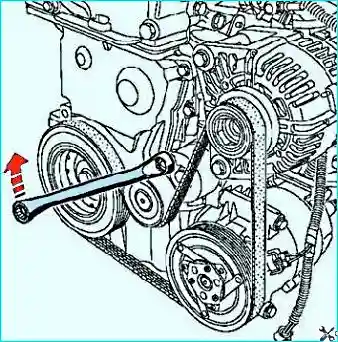

Рис. 11. Проворачивание автоматического натяжителя ремня привода вспомогательных агрегатов
Установите натяжной ролик.
Затяните требуемым моментом (40 Н·м) болт крепления натяжного ролика.

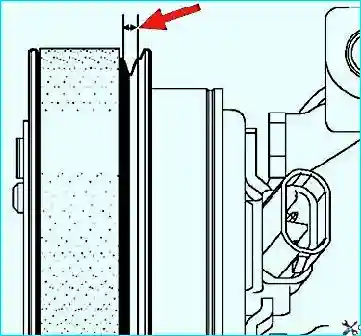

Рис. 12. Свободный ручей шкива компрессора
Ремень привода вспомогательных агрегатов имеет пять ручьев, а шкив компрессора кондиционера — шесть ручьев.
При установке ремня убедитесь, что ручей, показанный стрелкой на рисунке 12, остается свободным.
Установите ремень привода вспомогательных агрегатов.
Для правильной установки ремня привода вспомогательных агрегатов на шкивах проверните коленчатый вал двигателя на два оборота.
Установку производите в порядке, обратном снятию.
Подключите аккумуляторную батарею.
Замена ремня привода вспомогательных агрегатов двигателя F4R
Снятие:
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.
Снимите верхние крышки двигателя.
Снимите правое переднее колесо.
Снимите правый передний подкрылок.
Снимите правый боковой усилитель.

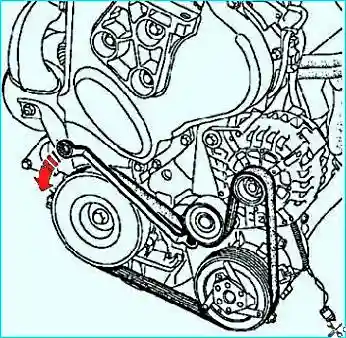

Рис. 13. Проворачивание автоматического натяжителя ремня привода вспомогательных агрегатов
Поверните автоматический натяжитель ремня привода вспомогательных агрегатов по часовой стрелке ключом на 16 мм (рис. 13).
Установите ремень привода вспомогательных агрегатов.
Для правильной установки ремня привода вспомогательных агрегатов на шкивах проверните коленчатый вал двигателя на два оборота.
Установка производится в порядке, обратном снятию.
Подключите аккумуляторную батарею.
