Подготавливаем автомобиль для выполнения работы. Разблокируем рулевое колесо
Устанавливаем автомобиль на подъемник или поднимаем переднюю часть автомобиля, заблокировав задние колеса

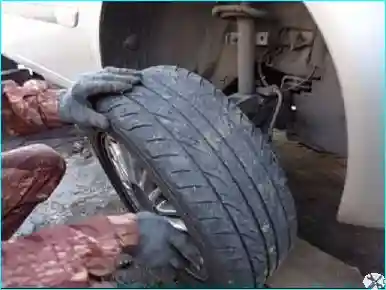

Рис. 1. Снимаем переднее соответствующее колесо
Просим помощника нажать на тормозную педаль

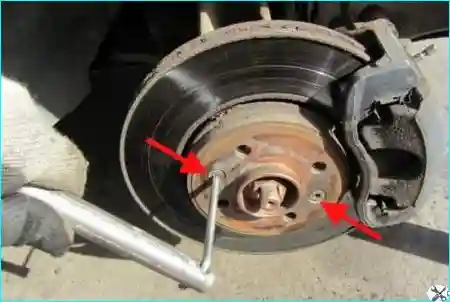

Рис. 2. Откручиваем два винта крепления тормозного диска

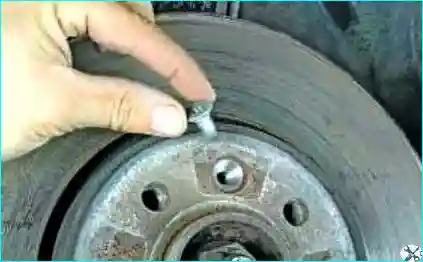

Рис. 3. Извлекаем винты

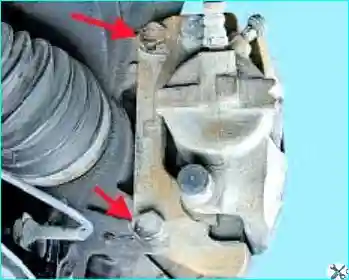

Рис. 4. Выворачиваем два болта крепления направляющей колодок к поворотному кулаку

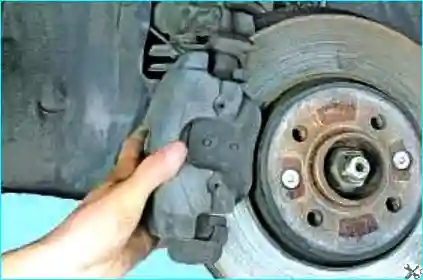

Рис. 5. Снимаем скобу в сборе с направляющей

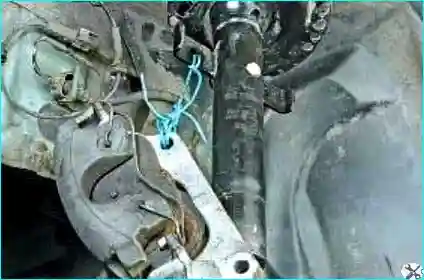

Рис. 6. Подвешиваем подвижную скобу в сборе с направляющей колодок проволокой к деталям передней подвески

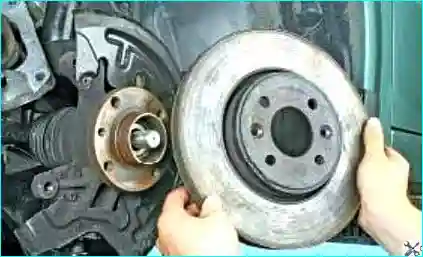

Рис. 7. Снимаем тормозной диск
Рис. 8. Перед установкой диска очищаем привалочные поверхности ступицы и диска
Если устанавливаем прежний диск, удаляем на токарном станке буртики на поверхностях диска, образовавшиеся в результате износа.

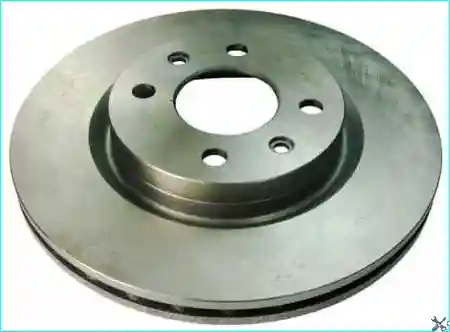

Устанавливаем диск и все детали.
Проверка
Проверьте, нет ли коррозии, износа и повреждения на внутренних стенках цилиндра.
При необходимости замените корпус цилиндра.
Незначительные изъяны, вызванные коррозией или посторонними частицами, можно устранить шлифовкой поверхности мелкой наждачной шкуркой.
Проверьте, нет ли коррозии, износа и повреждения на поверхности поршня, на направляющем пальце и его пыльнике, а также на поверхности тормозного диска.
При необходимости замените соответствующий компонент.
Установка
Очистите направляющие колодок и скобы.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом:
- винты крепления тормозного диска (15 Н·м);
- болты крепления направляющей колодок (105 Н·м).
Перед установкой нанесите на резьбу болтов крепления направляющей колодок состав FRENEBLOC (или его эквивалент).
Установите колеса.
Затяните требуемым моментом 105 Н·м болты крепления колес.
