Снятие, установка и разборка элементов маслосистемы двигателя УАЗ

Элементы маслосистемы снимают для их замены, а также для проведения ремонта двигателя.

Подготавливаем автомобиль для выполнения работ и устанавливаем его на смотровую канаву или подъёмник.

Необходимые инструменты и материалы

Для выполнения работ потребуются: набор рожковых и торцевых ключей (на 12, 13, 17, 19, 22), отвёртка, пассатижи, щуп, ёмкость для слива масла. Из материалов: новые датчики давления масла, прокладки, герметик-прокладкообразователь, свежее моторное масло, ветошь.

Снятие и установка датчиков системы смазки

Снимаем передний брызговик двигателя.

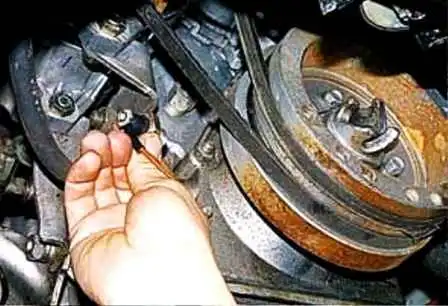

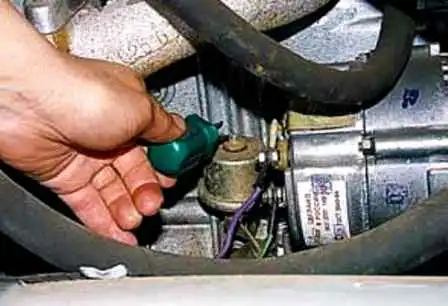

Чтобы снять датчик указателя давления масла, отвёрткой откручиваем винт крепления наконечника провода датчика.

Откручивание винта крепления наконечника провода датчика указателя давления масла отвёрткой
Рис. 1. Откручиваем винт крепления наконечника провода датчика

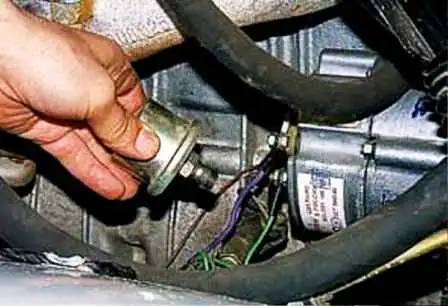

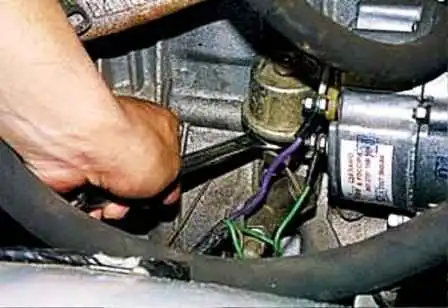

На двигателе УМЗ датчик расположен под генератором. С помощью ключа на 17 откручиваем датчик и снимаем его.

Ставим новый датчик и подсоединяем к нему наконечник провода.

Снятие датчика сигнальной лампы аварийного давления масла

Отсоединяем колодку провода датчика.

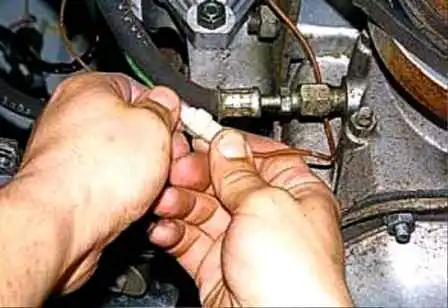

Отсоединение колодки провода от датчика аварийного давления масла
Рис. 4. Отсоединяем колодку провода датчика

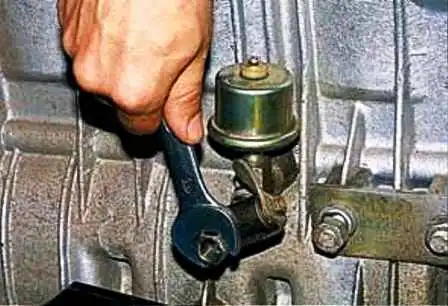

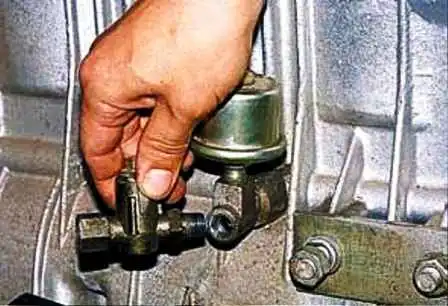

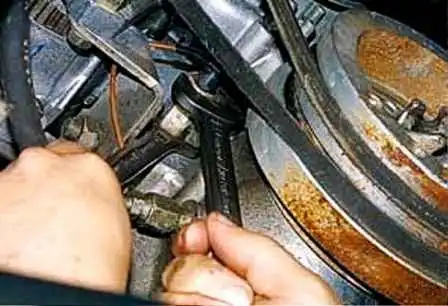

Откручиваем датчик ключом на 22, удерживая штуцер ключом на 19, и снимаем его.

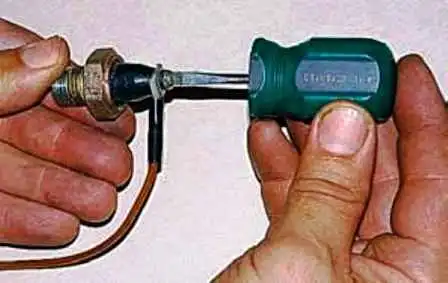

Откручиваем винт крепления наконечника провода к датчику и снимаем провод. При установке нового датчика обязательно наносим на его резьбовую часть герметик.

Откручивание винта крепления наконечника провода к датчику аварийного давления масла
Рис. 7. Откручиваем винт и снимаем провод

Замена крана масляного радиатора

Отсоединяем шланг масляного радиатора, как описано в статье «снятие масляного радиатора».

Откручиваем с помощью ключа на 19 кран (на фото генератор временно снят для наглядности) и снимаем кран масляного радиатора.

Устанавливаем кран в обратной последовательности. Перед установкой на резьбовую часть крана обязательно наносим герметик.

Снятие и установка привода масляного насоса

Снимаем датчик-распределитель зажигания. Ключом на 13 откручиваем две гайки крепления корпуса привода к блоку цилиндров.

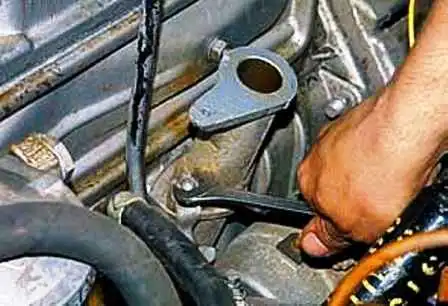

Откручивание двух гаек крепления корпуса привода масляного насоса к блоку цилиндров ключом на 13
Рис. 10. Откручиваем гайки крепления корпуса привода

Извлекаем привод из блока цилиндров. Привод уплотняется прокладкой, которую перед установкой обязательно заменяем на новую.

Установка привода масляного насоса

Устанавливаем поршень первого цилиндра в положение ВМТ (верхней мёртвой точки) такта сжатия.

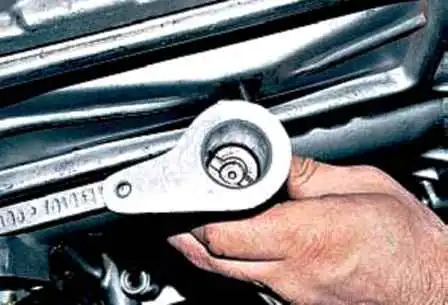

Поворачиваем валик привода на 45°, как показано на рисунке, и устанавливаем привод в блок цилиндров.

Поворот валика привода на 45 градусов перед установкой в блок цилиндров
Рис. 13. Поворачиваем валик привода на 45° и устанавливаем его

Под действием пружины валик вернется в исходное положение: его прорезь станет параллельна продольной оси двигателя и будет смещена относительно центра валика наружу.

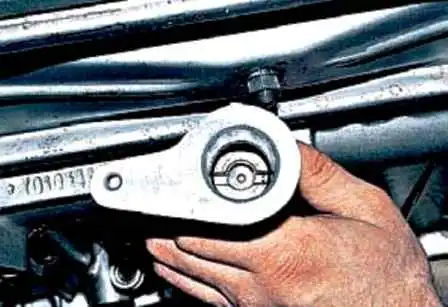

Правильное положение прорези валика привода после установки в блок цилиндров
Рис. 14. Валик возвращается в исходное положение (прорезь параллельна оси)

Для проверки правильного соединения валика масляного насоса с валиком привода прокрутите коленчатый вал стартером. Постороннего стука быть не должно. Устанавливаем датчик-распределитель и регулируем зажигание.

Снятие и установка поддона картера

Снимаем брызговики двигателя. С помощью головки на 13 откручиваем двадцать одну гайку крепления поддона.

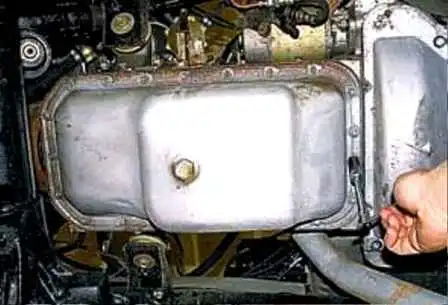

Откручивание гаек крепления поддона картера двигателя головкой на 13
Рис. 15. Откручиваем гайки крепления поддона

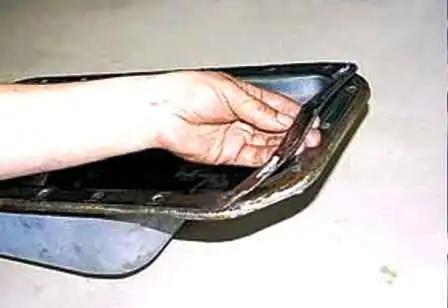

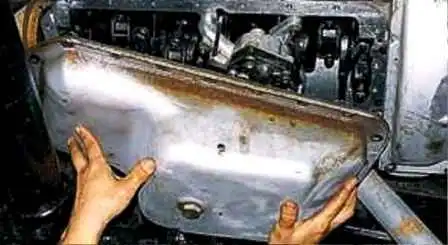

Снимаем поддон и отделяем от него старую прокладку.

Устанавливаем поддон в обратной последовательности. Для надёжной герметизации с двух сторон новой прокладки наносим тонкий слой герметика.

Снятие и разборка масляного насоса

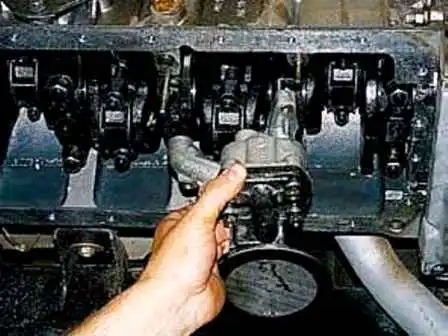

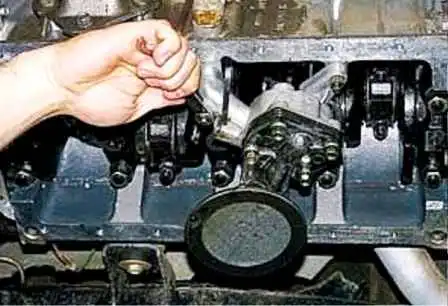

Снимаем поддон картера, как описано выше. Головкой на 13 откручиваем две гайки крепления насоса и снимаем масляный насос.

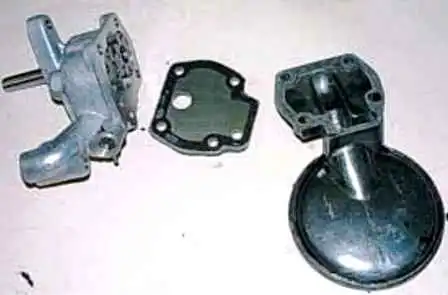

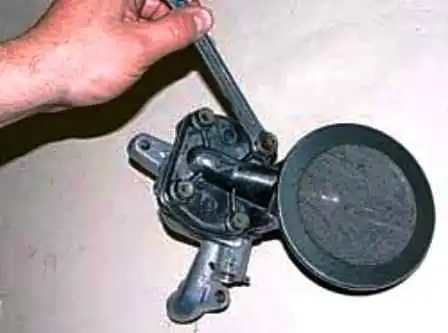

Откручиваем четыре болта крепления маслозаборника ключом на 12. Снимаем маслозаборник и крышку насоса (между ними установлена прокладка, которую заменяем).

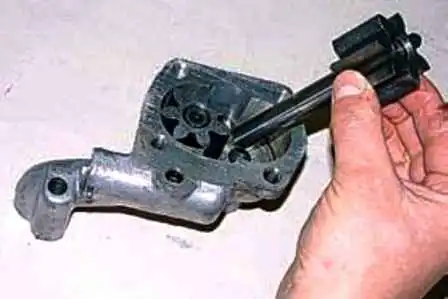

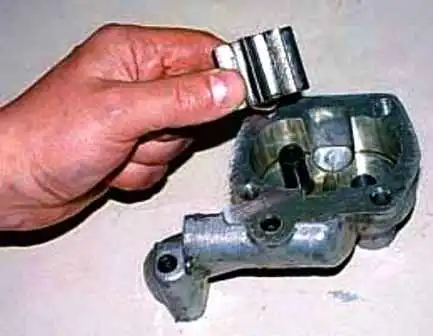

Извлекаем ведущую и ведомую шестерни.

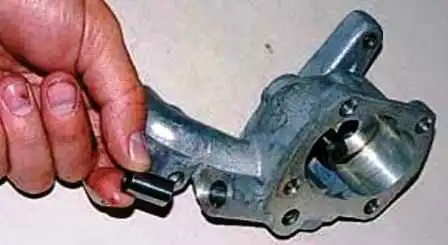

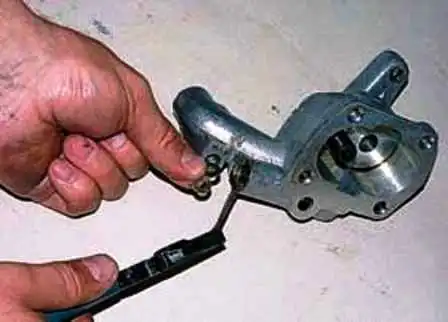

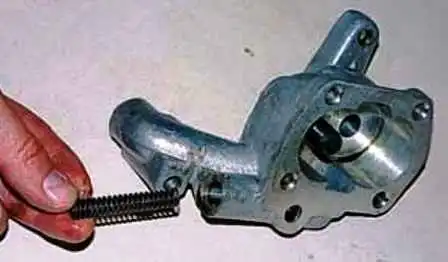

С помощью пассатижей вынимаем шплинт и регулировочные шайбы, после чего извлекаем пружину и плунжер редукционного клапана.

После разборки все детали тщательно промываем в керосине или дизельном топливе и осматриваем на предмет дефектов, задиров или износа.

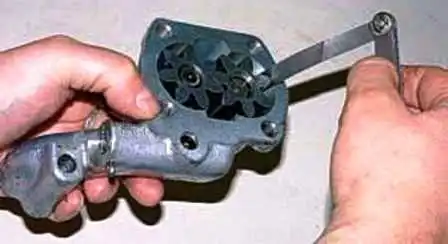

С помощью щупа измеряем зазор между зубьями шестерен и корпусом насоса. Зазор должен быть не больше 0,2 мм. Если зазор превышает допустимое значение, насос подлежит замене.

Измерение зазора между зубьями шестерен и корпусом масляного насоса с помощью щупа
Рис. 27. Измеряем зазор между шестернями и корпусом щупом

Собираем насос в обратной последовательности, предварительно обильно смазав внутренние детали чистым моторным маслом. Устанавливаем насос на двигатель в обратном порядке.
