Розбираємо роздавальну коробку для заміни зношених деталей

Встановлюємо автомобіль на оглядову канаву або підйомник

Знімаємо роздавальну коробку, як описано у попередній статті

Очищаємо роздавальну коробку зовні

Заливаємо в картер роздавальної коробки близько 0,5 л гасу або дизельного палива та промиваємо коробку, обертаючи вали

Зливаємо рідину та знімаємо привід спідометра

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Відкручуємо ручки обох важелів та зсуваємо гумовий захисний чохол

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Відкручуємо ключем на 12 прес-маслю осі важелів і знімаємо її

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Ключом на 19 відкручуємо гайку осі, утримуючи таким же ключем вісь важелів

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Виймаємо вісь

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Утримуючи пластмасові шайби, виймаємо з кронштейна важелі

Знімаємо захисний чохол та шайби

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Більш короткий важіль встановлюється ближче до водія

Знімаємо деталі гальма стоянки

Заміна сальників

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Розгинаємо борідком контровку гайки валу приводу заднього моста

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

За допомогою головки на 27 та трубчастого ключа відкручуємо гайку

Під гайкою встановлено шайбу

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

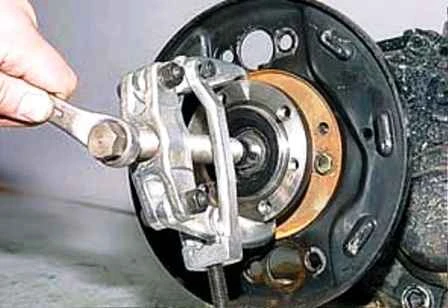

Знімачом спресовуємо фланець

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Ключем на 12 відкручуємо чотири болти кріплення брудовідбивача, і знімаємо брудовідбивач та прокладку

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Знімаємо гальмівний щит

Грязевідбивач і гальмівний щит встановлюються тільки в одному положенні

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

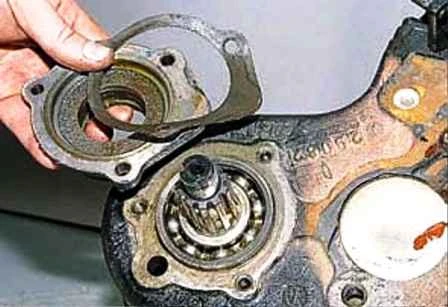

Відкручуємо ключем на 12 болт кріплення кришки підшипника та знімаємо кришку з прокладкою

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

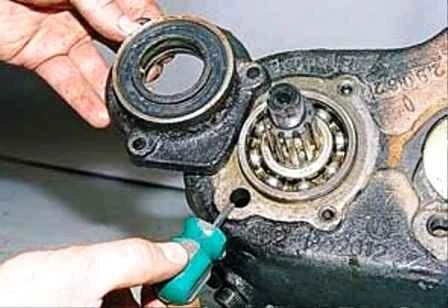

Викруткою підтягуємо та знімаємо сальник

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Відрізком труби або оправкою діаметром 65 мм запресовуємо нову манжету

Щоб замінити манжету валу приводу переднього моста:

- відкручуємо та знімаємо гайку фланця приводу переднього моста

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Спресовуємо фланець знімачем

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Відкручуємо ключем на 12 три болти кріплення кришки та знімаємо кришку з прокладкою

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Кришка встановлена так, що приплив на ній закриває отвір у картері

Манжету замінюємо так само як манжету фланця приводу заднього моста

Зняття валів

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Відкручуємо ключем на 12 чотири болти кріплення кришки механізму керування

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Знімаємо механізм управління

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Відкручуємо ключем на 14 чотири болти кріплення кришки лючка та знімаємо кришку з прокладкою

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

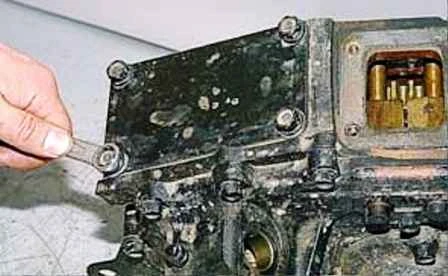

Відкручуємо ключем на 12 три болти кріплення кришки заднього підшипника валу приводу переднього моста, і знімаємо кришку

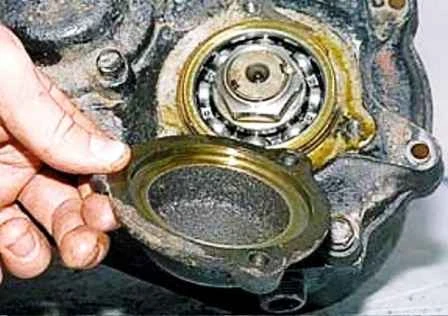

Також знімаємо кришку одного підшипника проміжного валу

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

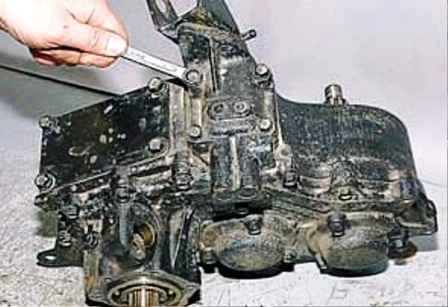

Ключом на 12 відкручуємо дванадцять болтів кріплення кришки картера, при цьому гайки двох болтів дотримуємо ключем на 13

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Знімаємо кришку з валами та прокладкою

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Відкручуємо ключем на 12 болт кріплення стопорної пластини штоків вилки та знімаємо пластину

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Молотком з бойком з м'якого металу вибиваємо штоки вилок

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

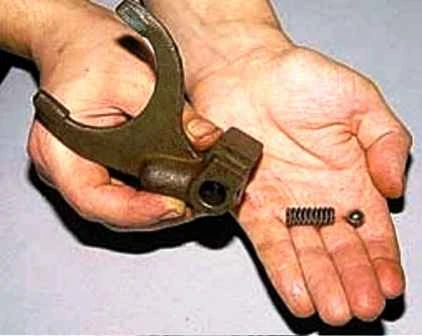

Знімаємо вилки, виймаємо з них кульки та пружини

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Шток вилки включення переднього моста має дві лунки, а шток включення понижувальної передачі має три лунки

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Виймаємо провідну шестірню

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Викруткою підчіпаємо та знімаємо стопорні кільця трьох підшипників

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

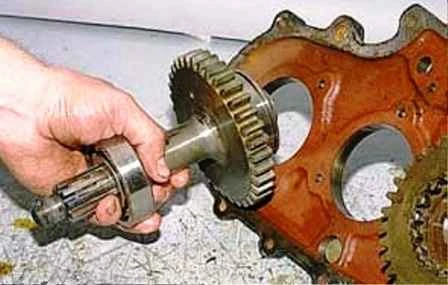

Молотком з м'якого металу вибиваємо проміжний вал із підшипником та виймаємо його

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Також вибиваємо та виймаємо вал приводу переднього мосту

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Також виймаємо вал приводу заднього моста

Послідовно знімаємо з валу приводу заднього моста:

- підшипник;

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

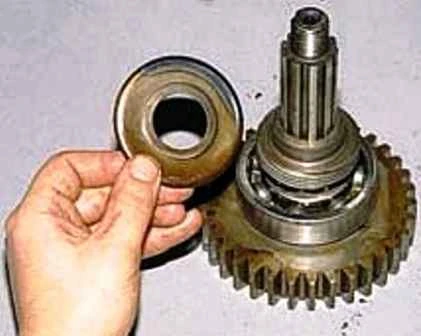

- масловідбивну шайбу (шайба встановлена западиною до шестерні);

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

- шестерню приводу спідометра.

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Двома монтажними лопатками або знімачом спресовуємо внутрішній підшипник

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Піднімаємо викруткою та знімаємо стопорне кільце з проміжного валу

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

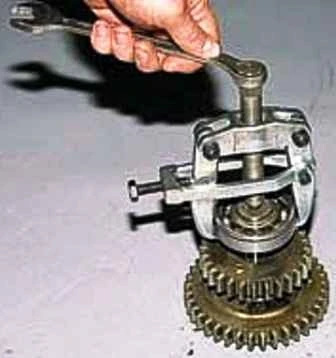

Спресовуємо знімачом кульковий підшипник із проміжного валу

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Знімаємо шестерню включення переднього моста

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

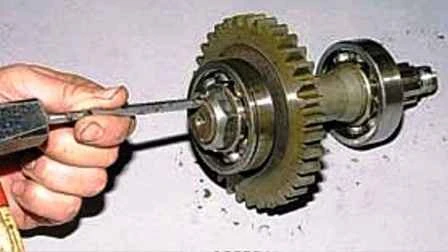

Бородком розгинаємо контровку гайки валу приводу переднього моста

Затискаємо вал у лещата з губками з м'якого металу, ключем на 36 відкручуємо гайку

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Монтажними лопатками спресовуємо підшипник

Як розібрати та зібрати роздавальну коробку автомобіля УАЗ

Другий підшипник зручніше спресувати знімачем.

Роликовий підшипник проміжного валу без необхідності краще не випресовувати з картера, але якщо підшипник сильно зношений або пошкоджений, виймаємо його, зачепивши знімачом за ролики.

Заглушку підшипника не виймаємо, тому що її важко встановити надійно.

Перед збиранням ретельно промиваємо всі деталі в гасі або дизельному паливі та оглядаємо їх.

На деталях картера та кришки неприпустимі тріщини будь-якої форми та довжини.

Картер із кришкою замінюються лише у зборі.

Гнізда підшипників та отвори під штоки перемикання передач повинні бути гладкими, без вибоїн, слідів задирок та помітного зносу.

Підшипники повинні входити в гнізда щільно від зусилля руки або при легкому постукуванні через проставку.

Прокладки повинні бути цілими, без розривів, розшарування та надломів.

Вали та штоки перевіряємо на відсутність тріщин, помітних слідів зносу, задирок та наволакування металу.

Це стосується і шліцевих частин валів, деталі у відповідь повинні рухатися на валах легко, без відчутних люфтів і заїдань.

Незначні сліди задирів, а також можливу корозію (на шліцях) усуваємо надфілем або дуже дрібною наждачною шкіркою.

На зубцях шестерень та муфти неприпустимі сколи, сліди заїдань та викрашування. Пошкоджені деталі замінюємо.

Підшипники кочення мають бути в бездоганному стані: їхнє обертання має бути легким без заїдань, клацань та люфту.

На доріжках кочення, кульках та роликах не допускаються втомні викрашування (піттинг), помітне зношування та сколи.

Сепаратори шарикопідшипників не повинні торкатися кілець, мати тріщини та розриви.

Після пробігу близько 100 тис. км усі підшипники краще замінити незалежно від їхнього стану. Манжети також замінюємо.

Перед складанням всі деталі роздавальної коробки крім картера та кришки покриваємо трансмісійною олією, на прокладки наносимо тонкий шар герметика.

Болти кріплення кришок підшипників та отвори під них знежирюємо ацетоном і при складанні на різьблення наносимо герметик.

Збираємо роздавальну коробку в послідовності зворотного розбирання.

Під час встановлення штоків у вилки, утоплюємо кульку шліцевою викруткою, стискаючи його пружину.

Для спрощення встановлення кришки на корпус, не фіксуємо штоки стопорною пластиною, залишаючи їм свободу переміщення.

Спочатку поєднуємо підшипники та вали з їх посадковими місцями.

Після цього стягуємо кришку та корпус болтами і тільки потім всуваємо штоки в отвори картера та фіксуємо їх стопорною пластиною.

Перед затягуванням болтів кріплення кришок валів з манжетами, центруємо їх, встановивши на вали фланці.
