Замена катушки иммобилайзера Renault Duster

В статье рассмотрим замену катушки иммобилайзера и контактной группы замка зажигания

Катушка иммобилайзера надета на отрезок трубы (приваренный к трубе рулевой колонки), в котором установлен выключатель зажигания.

Снимаем катушку для замены и при демонтаже выключателя зажигания.

Выключатель зажигания снимаем для замены при выходе его из строя или для замены контактной группы.

Подготавливаем автомобиль для выполнения работы.

Отключаем минусовую клемму аккумулятора.

Снимаем кожухи рулевой колонки (статья – Конструкция и замена подрулевых переключателей Рено Дастер)

Снимаем комбинацию приборов

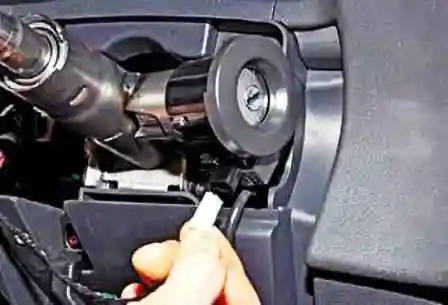

Замена катушки иммобилайзера Renault Duster — Нажав на фиксатор колодки проводов, отсоединяем колодку от катушки иммобилайзера (подрулевые переключатели сняты, для наглядности)

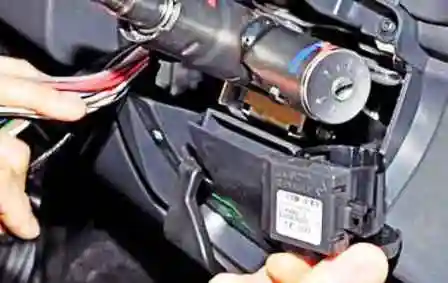

Замена катушки иммобилайзера Renault Duster — Отжав два фиксатора, снимаем катушку иммобилайзера

Замена катушки иммобилайзера Renault Duster — Катушка иммобилайзера (стрелками показаны фиксаторы)

Замена катушки иммобилайзера Renault Duster — Через отверстие под комбинацию приборов отжимаем фиксатор держателя колодок проводов выключателя зажигания

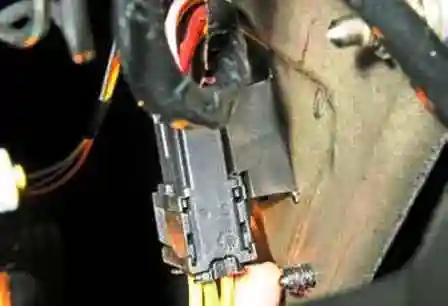

Замена катушки иммобилайзера Renault Duster — Сдвинув колодки вниз, снимаем их с держателя

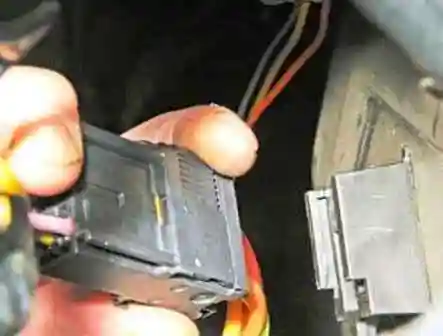

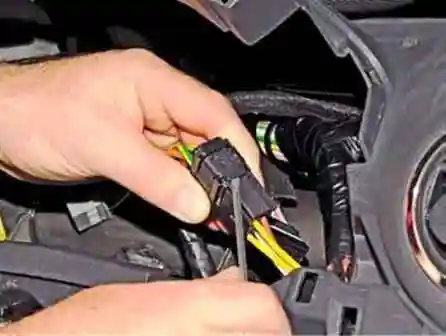

Замена катушки иммобилайзера Renault Duster — Поддеваем плоской отверткой фиксатор колодки проводов

Замена катушки иммобилайзера Renault Duster — Сдвигаем фиксатор вверх

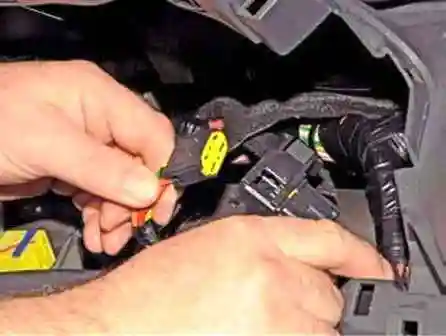

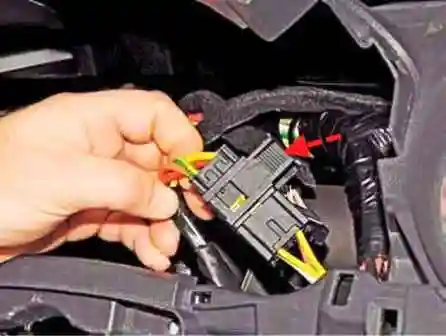

Замена катушки иммобилайзера Renault Duster — Отсоединяем колодку проводов выключателя зажигания от колодки жгута проводов

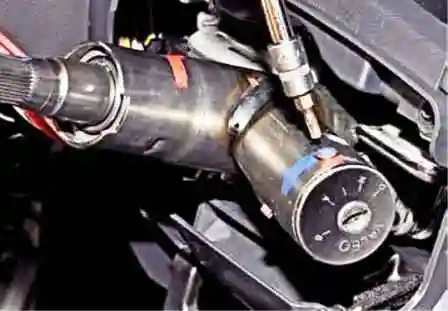

Замена катушки иммобилайзера Renault Duster — Ключом Torx T-20 откручиваем винт крепления выключателя зажигания.

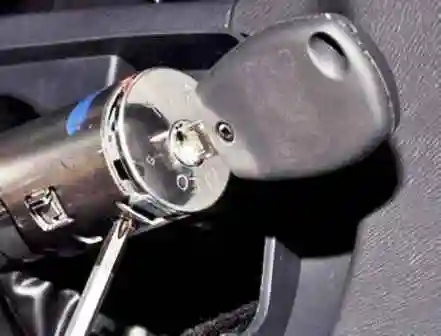

Замена катушки иммобилайзера Renault Duster — Вставив ключ в выключатель зажигания, поворачиваем его в промежуточное положение между метками «А» и «М»

Замена катушки иммобилайзера Renault Duster — Нажимаем на фиксатор выключателя

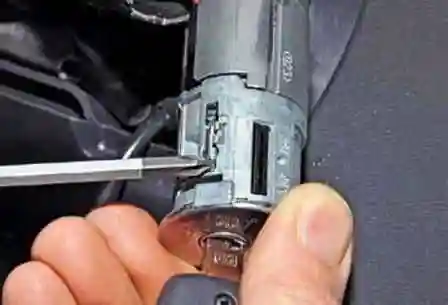

Замена катушки иммобилайзера Renault Duster — Для наглядности показываем на вынутом из гнезда выключателе зажигания

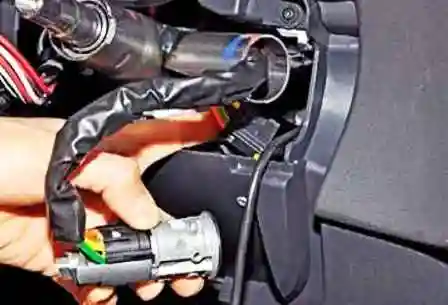

Замена катушки иммобилайзера Renault Duster — Снимаем выключатель зажигания, вытягивая жгут его проводов из гнезда рулевой колонки

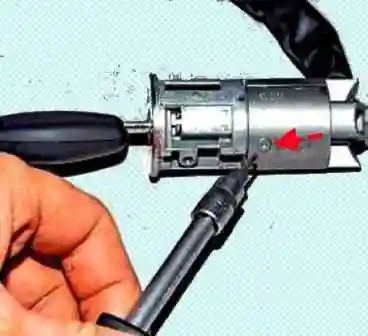

Замена катушки иммобилайзера Renault Duster — Ключом Torx T-8 откручиваем винт

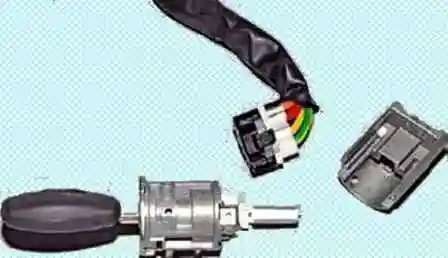

Замена катушки иммобилайзера Renault Duster — Снимаем крышку и контактную группу

Устанавливаем контактную группу и катушку иммобилайзера в обратной последовательности.
