Тормозные шланги и трубки заменяем при износе этих деталей в ходе проверки технического состояния тормозной системы.
Для выполнения работы потребуются специальный ключ для штуцеров тормозной системы на 10 мм, новые уплотнительные шайбы и новая тормозная жидкость.
Замена переднего тормозного шланга
- 1. Подготавливаем автомобиль к выполнению работы.
- 2. Снимаем переднее колесо.

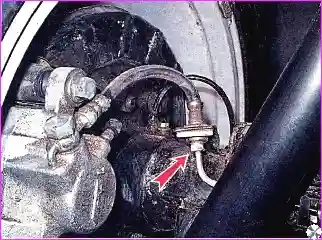

- 3. Плоскогубцами извлекаем стопорную скобу и извлекаем шланг из кронштейна.

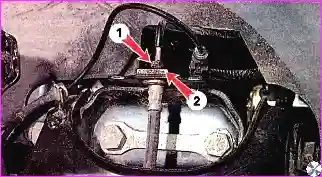

4. Специальным ключом на 10 мм выворачиваем штуцер тормозной трубки 1 из наконечника шланга, пассатижами снимаем стопорную скобу 2 и отсоединяем наконечник шланга от кронштейна.
Рекомендация. Для облегчения отворачивания резьбовые соединения можно обработать проникающей смазкой.
Предупреждение! Если при отворачивании штуцера будет повреждена тормозная трубка, ее необходимо заменить.
- 5. Устанавливаем заглушку на тормозную трубку. Для этой цели можно использовать колпачок прокачного штуцера.

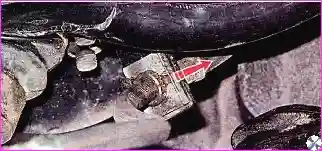

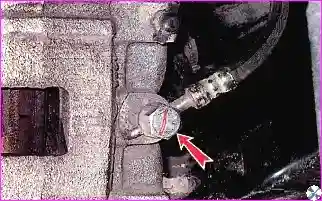

- 6. Накидным ключом на 17 мм отворачиваем болт-штуцер крепления наконечника тормозного шланга и снимаем сам шланг.
Замечание. Соединение тормозного шланга и суппорта уплотнено двумя шайбами, которые при сборке необходимо заменить.
- 7. Устанавливаем передний тормозной шланг в обратной последовательности. Болт-штуцер шланга затягиваем моментом 45-55 Нм. Закрепляя тормозной шланг на кронштейне, следим за тем, чтобы шланг не был перекручен. Штуцер тормозной трубки затягиваем моментом 13-17 Нм.
- 8. Устанавливаем колесо.
- 9. Аналогично заменяем тормозной шланг с другой стороны автомобиля.
- 10. Доливаем новую тормозную жидкость в бачок главного тормозного цилиндра и прокачиваем тормозную систему (см. «Гидравлический привод тормозов прокачка и замена тормозной жидкости»).
Замена задних тормозных шлангов
- 1. Подготавливаем автомобиль к выполнению работы.
- 2. Снимаем заднее колесо.
Рекомендация. Для облегчения отворачивания резьбовые соединения можно обработать проникающей смазкой.

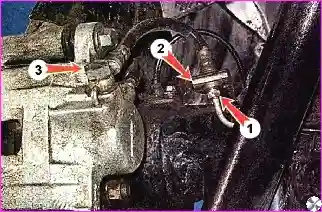

3. Специальным ключом на 10 мм выворачиваем штуцер 1 тормозной трубки из наконечника шланга.
4. Плоскогубцами снимаем скобу крепления 2, разъединяем шланг и трубку и устанавливаем на тормозную трубку заглушку (можно использовать колпачок прокачного штуцера).
Предупреждение! Если при отворачивании штуцера будет повреждена тормозная трубка, ее необходимо заменить.
5. Накидным ключом на 17 мм отворачиваем болт-штуцер 3 крепления наконечника тормозного шланга и отсоединяем шланг.
Замечание. Соединение тормозного шланга и суппорта уплотнено двумя шайбами, которые при сборке необходимо заменить.
- 6. Устанавливаем новый шланг в обратной последовательности, следя за тем, чтобы он не был перекручен. Штуцеры тормозных трубок затягиваем моментом 13-17 Нм. Болт-штуцер затягиваем моментом 45-55 Нм.
- 7. Доливаем новую тормозную жидкость в бачок главного тормозного цилиндра и прокачиваем тормозную систему
Замена задних промежуточных тормозных шлангов
- 1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду

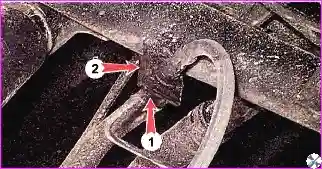

- 2. Специальным ключом на 10 мм выворачиваем штуцер тормозной трубки 1 из наконечника шланга, закрепленного на поперечине кузова.
- 3. Плоскогубцами снимаем скобу крепления 2, разъединяем шланг и трубку 1, устанавливаем на тормозную трубку заглушку (можно использовать колпачок прокачного штуцера).

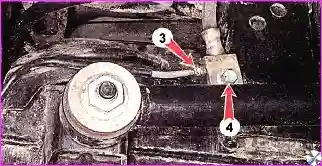

- 4. Специальным ключом на 10 мм выворачиваем штуцер тормозной трубки 3 из наконечника шланга, закрепленного на заднем мосту.
- 5. Ключом на 10 мм отворачиваем болт крепления 4 и снимаем шланг.
- 6. Устанавливаем шланг в обратной последовательности. Штуцеры тормозных трубок затягиваем моментом 13-17 Нм.
- 7. Аналогично меняем шланг другого контура тормозной системы.
- 8. Доливаем новую тормозную жидкость в бачок главного тормозного цилиндра и прокачиваем тормозную систему
Тормозные трубки замена
Работу удобней выполнять на смотровой канаве или эстакаде.

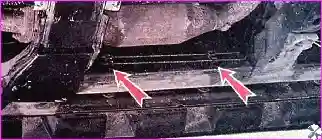

Замечание. В гидроприводе тормозов применяются несколько трубок. Они отличаются длиной и способом крепления на автомобиле.

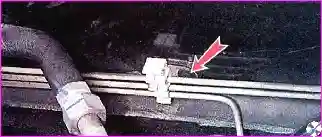

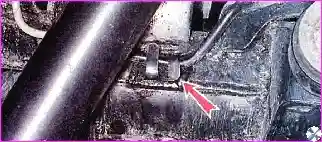

В зависимости от расположения, тормозные трубки могут быть закреплены пластмассовыми держателями на кузове, на раме, и скобами на заднем мосту.
На концах трубок установлены соединительные штуцеры
Последовательность выполнения
1. Для замены трубки подготавливаем автомобиль к выполнению работы и при необходимости устанавливаем его на смотровую канаву или эстакаду.
- 2. Ключом на 10 мм отворачиваем штуцеры той трубки, которую необходимо заменить.
- 3. Отсоединяем трубку от держателей (см. выше замечание) и снимаем ее.
- 4. Устанавливаем трубку в обратной последовательности. Штуцеры тормозных трубок затягиваем моментом 13-17 Нм.
- 5. Прокачиваем тормозную систему и убеждаемся в герметичности соединений новой тормозной трубки.
