Для защиты электрических цепей автомобиля используются предохранители и корпусные плавкие вставки
На аккумуляторной батарее размещена плавкая ставка в цепи заряда аккумуляторной батареи.
В моторном отсеке с левой стороны установлены два блока предохранителей и реле.

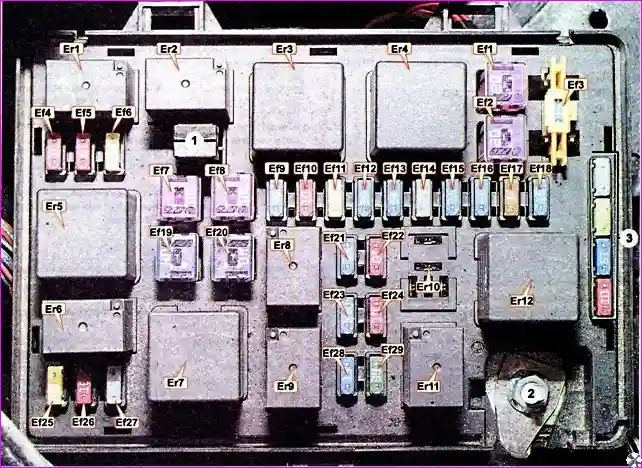

Блок предохранителей и реле в моторном отсеке
Предохранители и плавкие вставки
Обозначение - Ток, A - Защищаемые цепи:
- Ef1 - 1 F/BOX - 30 - блок предохранителей в салоне
- Ef2 - 1 F/BOX - 30 - блок предохранителей в салоне
- Ef3 - ECU B+ - 15 - электронный блок управления двигателем
- Ef4 - A/C - 10 - климатическая установка (кондиционер)
- Ef5 - FUEL - 10 - топливный насос
- Ef6 - ENGINE RLY - 20 - система зажигания
- Ef7 - START 1 F/BOX - 30 - стартер, блок предохранителей в салоне
- Ef8 - BLO - 30 - электровентилятор климатической установки
- Е10 - HP/R LAMP - 15 - дальний свет (правая фара)
- Ef10 - HORN - 10 - звуковой сигнал
- Ef11 - 4WD - 20 - система полного привода
- Ef12 - BCM - 15 - блок управления электрооборудованием
- Ef13 - ECU IG - 15 - электронный блок управления двигателем
- Ef14 - SPARE - 25 - резерв
- Ef15 - F/FOG - 15 - передние противотуманные фары
- Ef16 - SPARE - 15 - резерв
- Ef17 - BCM - 5 - блок управления электрооборудованием
- Ef18 - HEATED SEAT - 15 - обогрев сидений
- Ef19 - ABS1 - 40 - антиблокировочная система тормозов
- Ef20 - SPARE - 40 - резерв
- Ef21 - BCM - 15 - блок управления электрооборудованием
- Ef22 - INTERIOR LIGHT - 10 - внутреннее освещение
- Ef23 - LP LIGHT - 15 - ближний свет
- Ef24 - BACKING LIGHT - 10 - фонари света заднего хода
- Ef25 - SUNROOF - 20 - люк в крыше
- Ef26 - SPARE - 10 - резерв
- Ef27 - ABS2 - 25 - антиблокировочная система тормозов
- Ef28 - HP/L LAMP - 15 - дальний свет (левая фара)
- Ef29 - POWER MANAGE - 30 - цепь реле электропитания
Реле
Обозначение - Наименование
- Ег1 - FUEL - реле топливного насоса
- Ег2 - ENGINE - реле зажигания
- Ег3 - BLO - реле электровентилятора климатической установки
- Ег4 - BLO HI - реле высокой скорости электровентилятора климатической установки
- Ег5 - START - стартер
- Ег6 - A/C - реле муфты компрессора кондиционера
- Ег7 - LP LIGHT - реле ближнего света
- Ег8 - HP LIGHT - реле дальнего света фар
- Ег9 - HORN - реле звукового сигнала
- Ег10 - SPARE - резерв
- Er11 - FOG - реле противотуманных фар
- Ег12 - POWER MANAGE - реле электропитания

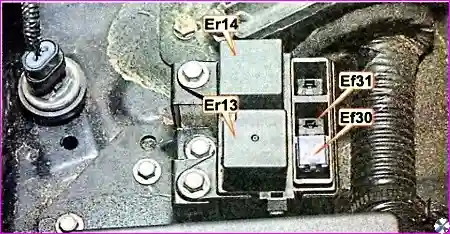

Блок предохранителей и реле электровентилятора системы охлаждения двигателя: Ef30 - предохранитель электровентилятора (40 A, ELECTRIC FAN); Ef31 - предохранитель свечей накаливания дизельного двигателя Ег13 - реле высокой скорости электровентилятора (HIGH SPEED), Er14 - реле низкой скорости электровентилятора (LOW SPEED)

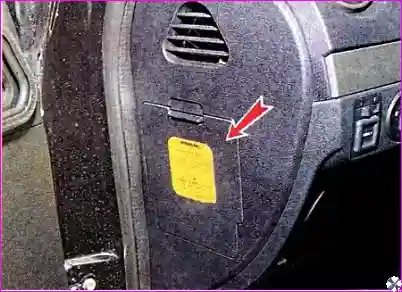

В салоне автомобиля блок предохранителей и реле расположен в панели приборов с левой стороны

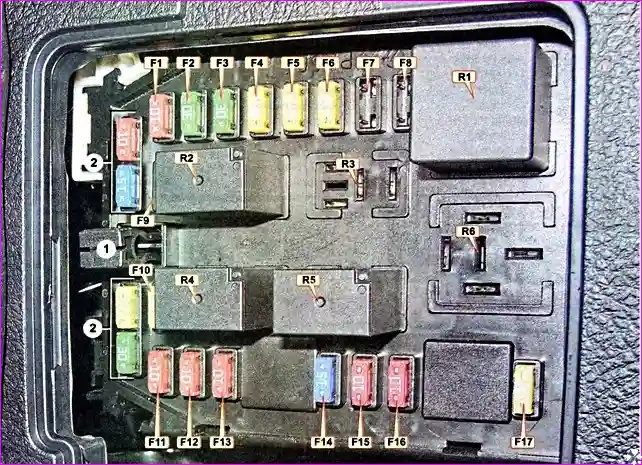

Блок предохранителей и реле в салоне: 1 - специальный пинцет: 2 - запасные предохранители; F1-F17 - предохранители; R1-R6 - реле
Блок предохранителей и реле в салоне
Предохранители и плавкие вставки:
Обозначение - Ток, A - Защищаемые цепи
- F1 - BRAKING LIGHT - 10 - сигналы торможения
- F2 - RIGHT WINDOW - 30 - правые стеклоподъемники
- F3 - LIFT WINDOW - 30 - левые стеклоподъемники
- F4 - DEF - 20 - обогрев заднего стекла
- F5 - CIGAR LIGHTER - 20 - прикуриватель
- F6 - POWER SEAT - 20 - электропривод сиденья водителя
- F7-F9 - SPARE - резерв
- F10 - CANTRAL LOCK - 20 - центральный замок
- F11 - RADIO SUNROOF - 10 - аудиосистема, люк в крыше
- F12 - TRUNK UNLOCK - 10 - электропривод замка двери багажного отделения
- F13 - INSTRUMENTS - 10 - щиток приборов
- F14 - AIR BAG - 15 - подушки безопасности
- F15 - A/C - 10 - климатическая установка
- F16 - RR WIPER MOTOR - 10 - электропривод заднего стеклоочистителя, задний стеклоомыватель
- F17 - FR WIPER MOTOR - 20 - электропривод переднего стеклоочистителя
Реле
Обозначение - Наименование
- R1 - LICEN PLATE LIGHT - реле фонарей освещения номерного знака
- R2 - DEF - реле обогрева заднего стекла
- R3 - SPARE - резерв -
- R4 - TRUNK UNLOCK - реле электропривода замка двери багажного отделения
- R5 - IG UNLOAD - реле разгрузки
- R6 - SPARE - резерв
Замена предохранителей и реле
Предупреждение! Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя приборов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.
Подготавливаем автомобиль к выполнению работы

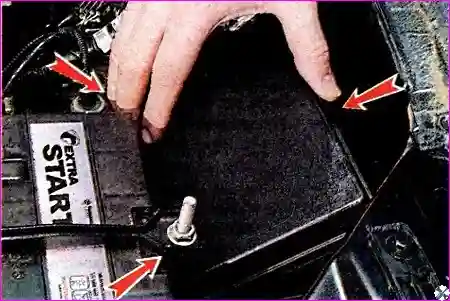

Освобождаем три фиксатора и снимаем крышку блока предохранителей и реле в моторном отсеке.

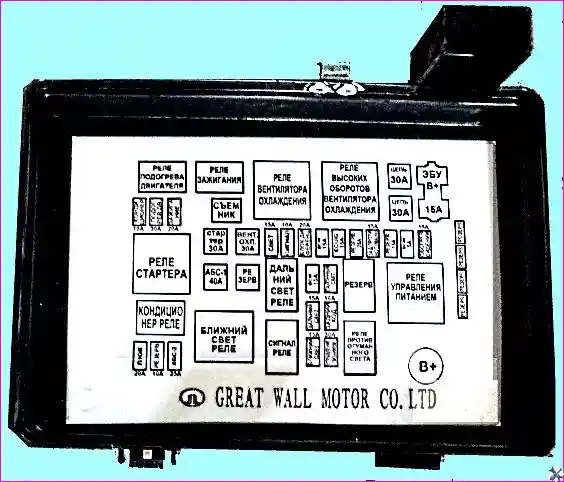

Обозначения предохранителей и реле показаны на внутренней стороне крышки блока.

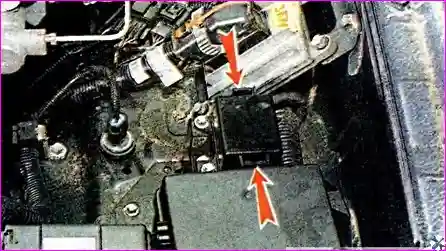

Для замены предохранителей и реле системы охлаждения двигателя освобождаем два фиксатора и снимаем крышку блока предохранителей и реле в моторном отсеке. Обозначения предохранителей и реле показаны на внутренней стороне крышки блока.

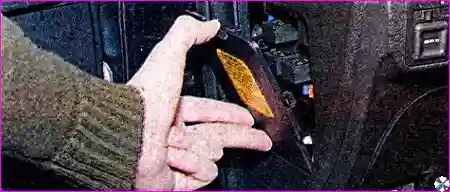

Для доступа к блоку предохранителей и реле в салоне автомобиля нажимаем фиксатор и снимаем крышку.

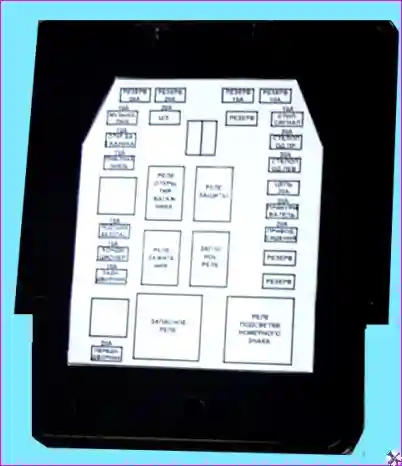

На внутренней стороне крышки указано обозначение предохранителей и реле.
По схемам и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его специальным пинцетом, который размещен в блоке.
Неисправный предохранитель определяем по перегоревшей нити.
Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи мультиметра в режиме омметра.
Устанавливаем новый предохранитель соответствующего номинала.
Корпусную плавкую вставку извлекаем рукой или плоскогубцами и определяем исправность плавкой вставки по состоянию нити или при помощи мультиметра в режиме омметра.

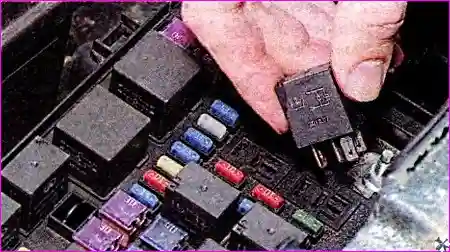

Для замены и проверки реле извлекаем его из блока, предварительно определив расположение по таблицам (см, выше).
Рекомендация Убедиться в неисправности реле можно, проверив его, или установив на его место другое — заведомо исправное.
