При замене тормозного барабана нужно учесть:
- - тормозные барабаны должны быть одинакового диаметра с обеих сторон;
- - при шлифовке одного из барабанов, нужно прошлифовать другой барабан;
- - при замене тормозного барабана, нужно заменить тормозной барабан с другой стороны;
- - при замене тормозного барабана, нужно заменять тормозные колодки.
Снятие тормозного барабана автомобиля с передним приводом
Устанавливаем автомобиль на подъемник или поднимаем заднюю часть автомобиля с помощью домкрата, при этом фиксируем передние колеса.
Проверяем, чтобы автомобиль был надежно зафиксирован на опорах.
Отпускаем стояночный тормоз
Снимаем задние колеса
Отсоединяем вторичные тросы стояночного тормоза, чтобы высвободить рычаг
Извлекаем заглушку из тормозного щитка

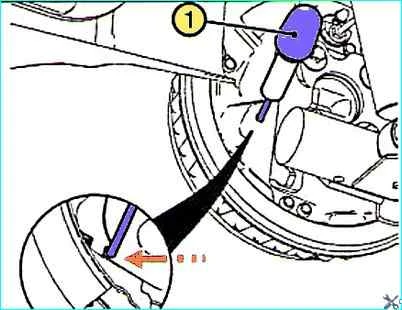

Вставляем отвертку (1) в отверстие с внутренней стороны автомобиля, как показано на рисунке
Отодвигаем рычаг активации назад, используя отвертку, чтобы разблокировать тормозной барабан

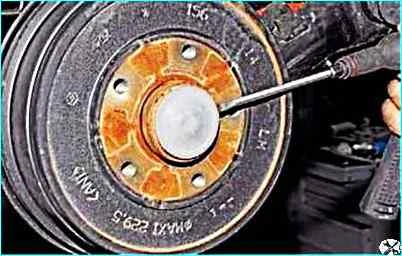

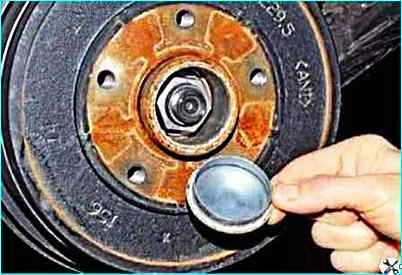

Снимаем крышку тормозного барабана

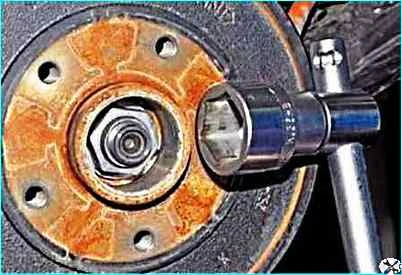

С помощью головки на 36 откручиваем гайку ступицы колеса

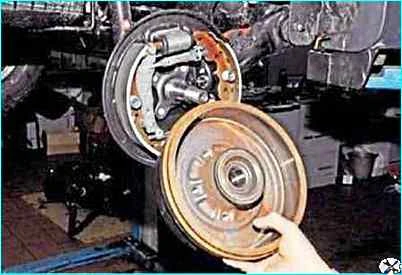

Снимаем тормозной барабан

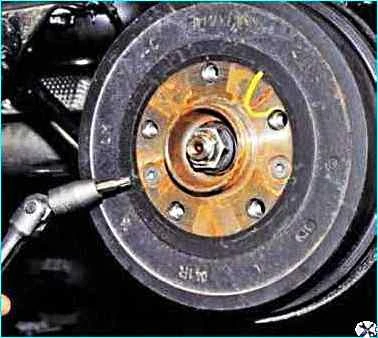

На автомобиле с полным приводом колес откручиваем два винта TorxT-40 крепления тормозного барабана к ступице
Для того чтобы снять барабан, колодки нужно свести

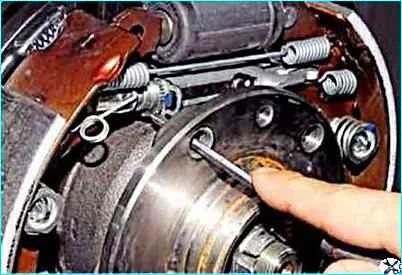

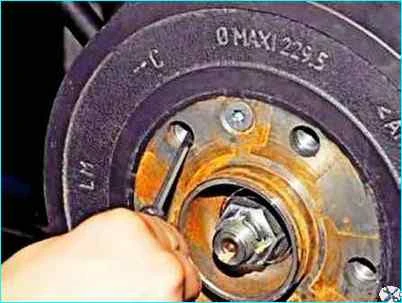

Для этого отверткой через резьбовое отверстие в ступице вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки
Для наглядности показано со снятым барабаном
Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх

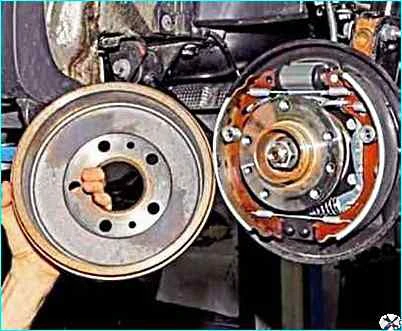

Снять тормозной барабан
После снятия тормозного барабана не нажимайте педаль тормоза, поршни рабочего цилиндра могут выйти полностью
Установка тормозного барабана

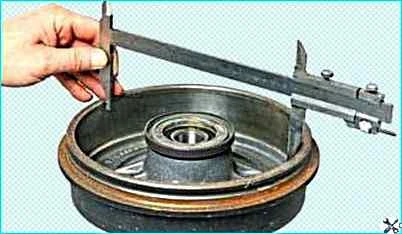

Проверить внутренний диаметр тормозного барабана
Внутренний диаметр тормозного барабана нового – 228,5 мм
Предельно допустимый износ тормозного барабана – 229,5 мм
Гайки тормозного барабана нужно обязательно заменить
Заменяем дефектные детали
Очищаем колодки тормозных барабанов, тормозной барабан и ось ступицы
При сборке не нужно наносить смазку на барабан, ось ступицы, гайку, заглушку заднего тормозного барабана
