Установите автомобиль на двухстоечный подъемник
Снимите верхние крышки двигателя
Снимите крышку аккумуляторной батареи.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите защиту поддона двигателя.
Слейте масло из коробки передач.
Отсоедините жгуты электропроводов:
- от аккумуляторной батареи;
- от полки под аккумуляторную батарею;
- от ЭБУ системы впрыска.
Снимите аккумуляторную батарею, ЭБУ и полку под аккумуляторную батарею.

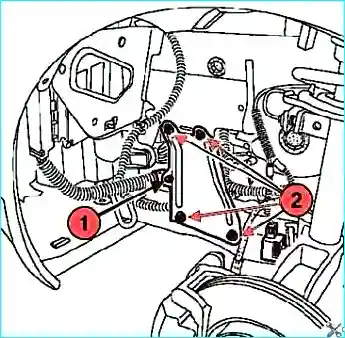

Рис. 1. Снятие бокового усилителя: 1 - жгуты проводов бокового усилителя, 2 - болты крепления
Отсоедините жгут проводов от бокового усилителя, открутите болты крепления и снимите боковой усилитель (рис. 1).

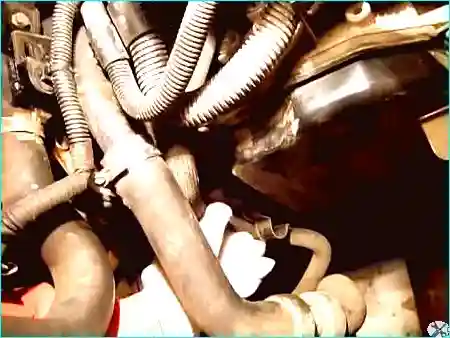

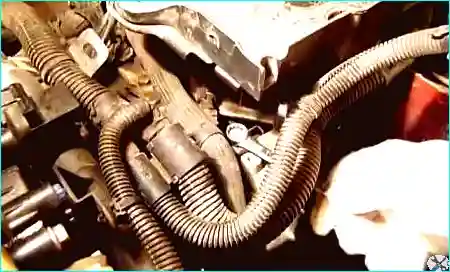

Рис. 2. Ключом на 13 откручиваем болт крепления хомута удерживающего шланг охлаждения АКП

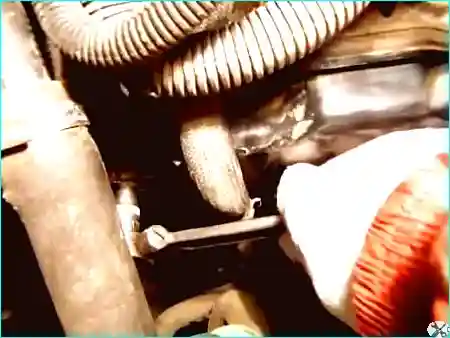

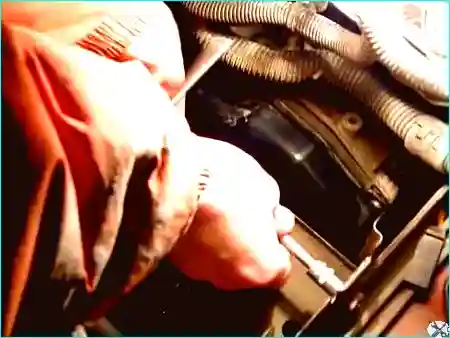

Рис. 3. Снизу головкой на 13 откручиваем болт крепления хомута отбортовки шланга охлаждения АКП

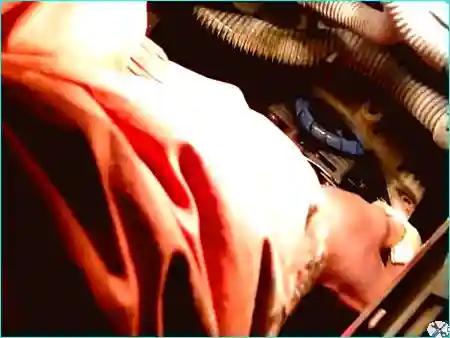

Рис. 4. Отводим шланг охлаждения АКП в сторону для доступа к крышке гидрораспределителя

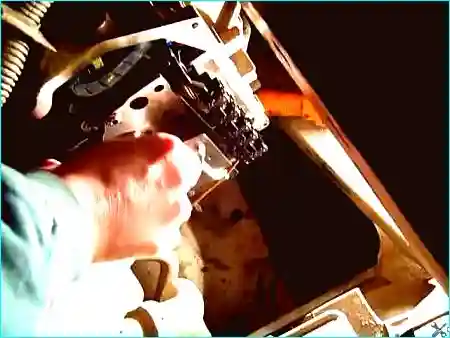

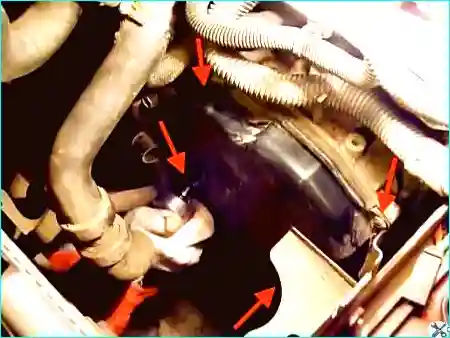

Рис. 5. Ключом TORX T30 откручиваем четыре болта крепления крышки гидрораспределителя (стараемся не сорвать грани болтов, можно обстукать перед откручиванием).

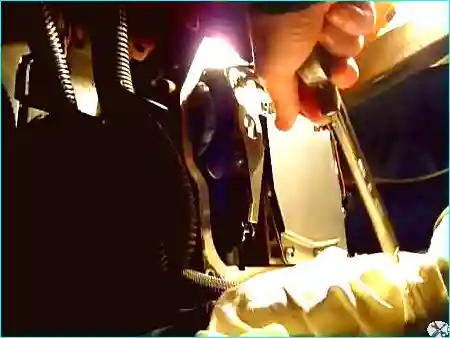

Рис. 6. Головкой на 10 откручиваем кронштейн

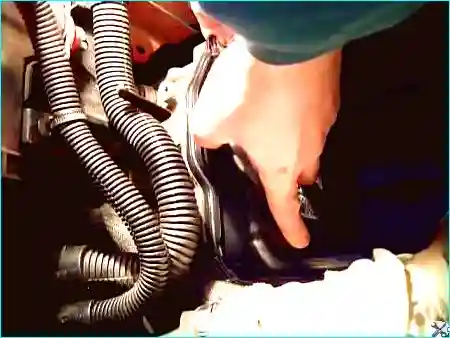

Рис. 7. Снимаем крышку гидрораспределителя (нужно быть осторожным, может потечь масло).

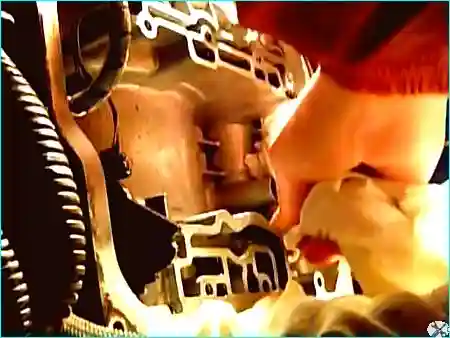

Рис. 8. Протираем ветошью плоскость прилегания картера АКП, чтобы при снятии блока клапанов не попала грязь.
Рис. 9. Запоминаем положение элементов переключения

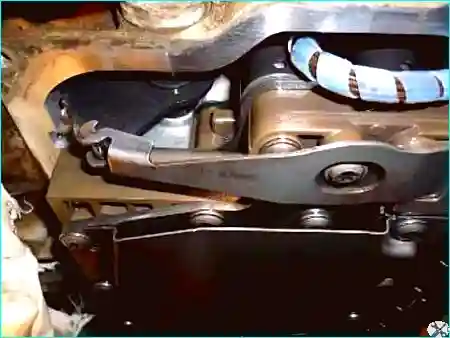

Рис. 10. Откручиваем болт крепления пластинчатого пружинного рычага
Рис. 11. Извлекаем пластинчатый пружинный рычаг
Рис. 12. Отсоединяем разъемы жгутов проводов к электромагнитным клапанам

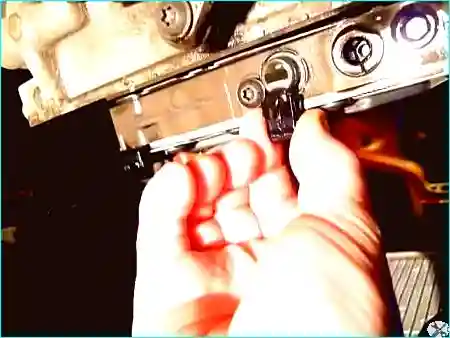

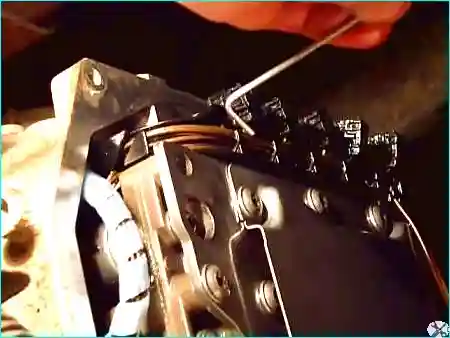

Рис. 13. Разъемы жгутов клапанов удобно отсоединять с помощью загнутого металлического прутка или тонкого шестигранника.
Рис. 14. Ключом TORX T30 откручиваем семь болтов крепления гидроблока.
Рис. 15. Снимаем пластину гидрораспределителя

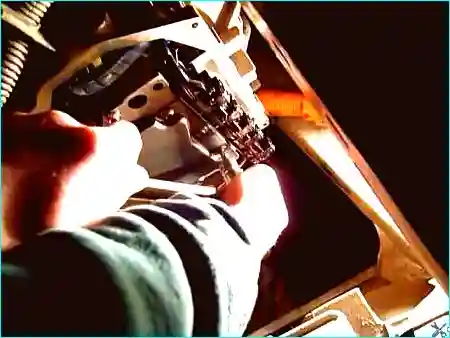

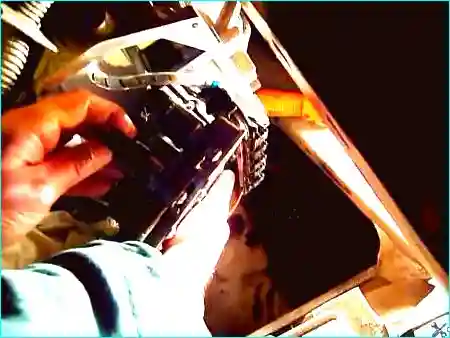

Рис. 16. Выводим гидроблок из картера коробки, отсоединяем два разъема жгутов проводов и извлекаем гидрораспределитель АКП.
Установка

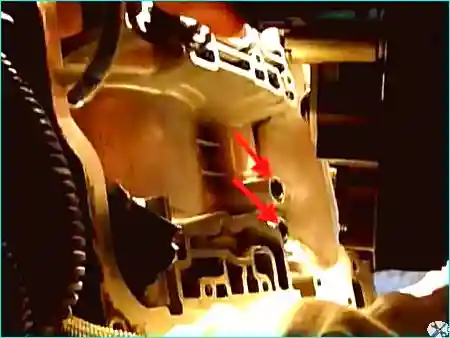

Рис. 17. Заменяем два уплотнительных кольца (показаны стрелками на рисунке)

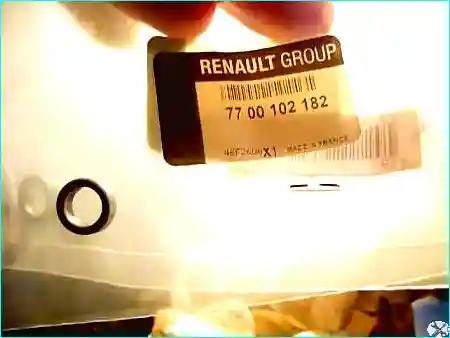

Рис. 18. Маркировка уплотнительных колец
Рис. 19. Протираем не ворсистой тканью внутреннюю полость картера и сопрягаемой поверхности
Рис. 20. Центровка гидрораспределителя с помощью болтов: 4, 5 - болты центровки
Устанавливаем гидрораспределитель, предварительно отцентрировав его с помощью болтов 4 и 5, показанных на рисунке 20.
Вворачиваем остальные болты.

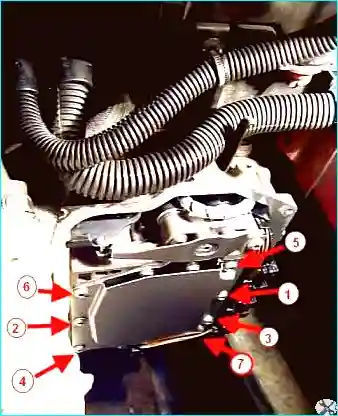

Затяните в показанном на рисунке 20 порядке требуемым моментом (7,5 Н·м) болты крепления гидрораспределителя.
