Гидравлический блок или гидрораспределитель, получая сигналы от электронного блока управления, переключает каналы в блоке управляющих клапанов и управляет давлением включения сцепления
В зависимости от сигнала срабатывает тот или иной соленоид, и жидкость поступая по каналам распределителя действует на соответствующий механизм сцепления.
Гидрораспределитель (рис. 1), состоит из верхнего и нижнего корпуса электромагнитных клапанов, пластин сепаратора, прокладок, электромагнитных клапана регулирования давления, электромагнитного клапана блокировки гидротрансформатора и электромагнитных клапанов последовательного переключения передач.

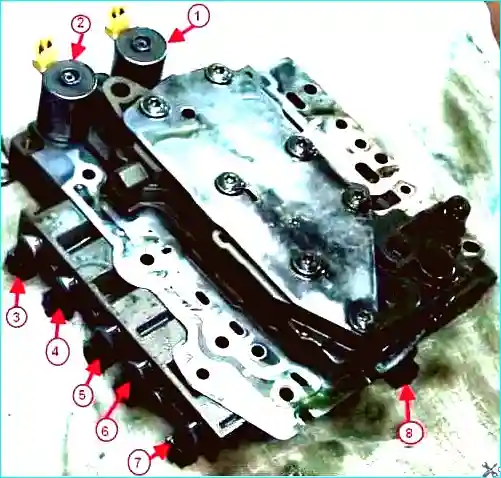

Рис. 1. Расположение электромагнитных клапанов на гидрораспределителе АКПП: 1 - клапан регулирования давления; 2 - клапан блокировки гидротрансформатора; 3 - электромагнитный клапан №4 последовательности переключения передач; 4 - электромагнитный клапан №3 последовательности переключения передач; 5 - электромагнитный клапан №1 последовательности переключения передач; 6 - электромагнитный клапан №2 последовательности переключения передач; 7 - электромагнитный клапан №6 последовательности переключения передач; 8 - электромагнитный клапан №5 последовательности переключения передач
Ремонт гидроблока заключается в замене изношенных клапанов, уплотнений на соленоидах, промывке гидроблока.
Снятие гидрораспределителя мы рассмотрели в статье – «Разборка АКП DPO (AL4)».
При проведении работ с корпусом регулирующих клапанов будьте особенно осторожными, так как он состоит из большого количества точных деталей.
При снятии располагайте детали в определенном порядке, чтобы не перепутать их.
Очистите снятые детали растворителем и высушите их сжатым воздухом.
Прочистите все отверстия и каналы сжатым воздухом.

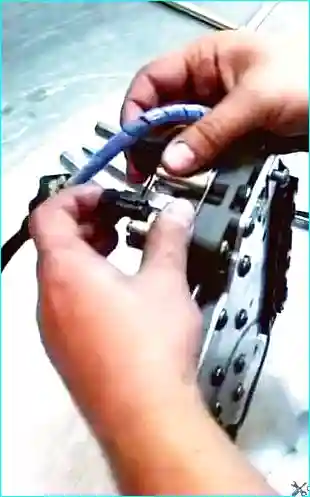

После снятия блока распределения отсоединяем жгут проводов от клапанов (рис. 2).
Рис. 2. Отсоединение жгута проводов от клапанов
Откручиваем десять винтов крепления нижней крышки блока (рис. 3) и снимаем ее.
Рис. 3. Откручивание десяти винтов крепления нижней крышки блока

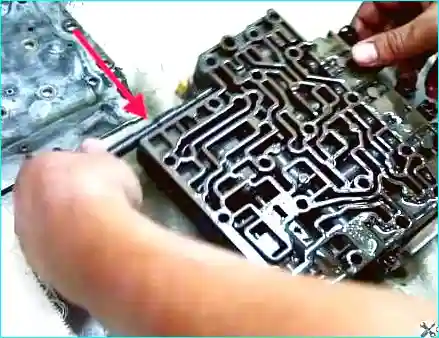

Вынимаем шток управления (рис. 4).
Рис. 4. Вынимаем шток управления

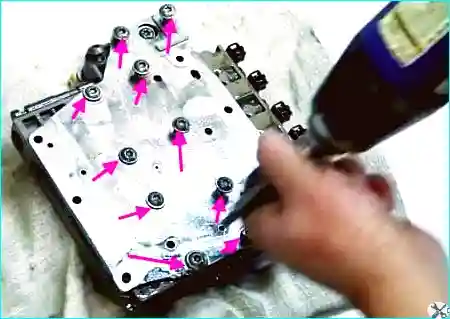

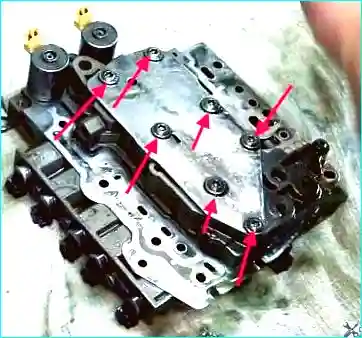

Переворачиваем гидроблок и откручиваем семь винтов верхней крышки блока (рис. 5), и снимаем ее.
Рис. 5. Откручивание семи винтов верхней крышки блока

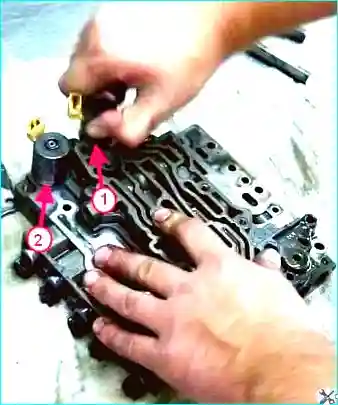

Вынимаем электромагнитный клапан регулирования давления 1 (рис. 6), и электромагнитный клапан блокировки гидротрансформатора (2).
Рис. 6. Вынимаем электромагнитный клапан регулирования давления (1) и электромагнитный клапан блокировки гидротрансформатора (2)

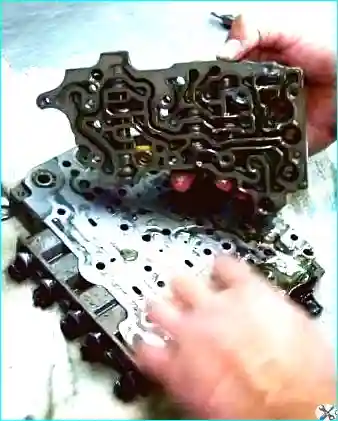

Снимаем верхний корпус регулирующих клапанов (рис. 7).
Рис. 7. Снимаем верхний корпус регулирующих клапанов

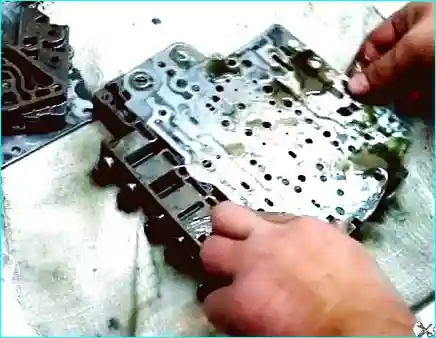

Снимаем пластинчатый сепаратор (рис. 8).
Рис. 8. Снимаем пластинчатый сепаратор

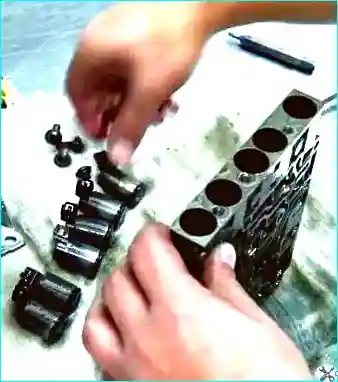

Откручиваем винты крепления соленоидов и вынимаем соленоиды (рис. 9).
Рис. 9. Откручиваем винты крепления соленоидов и вынимаем соленоиды

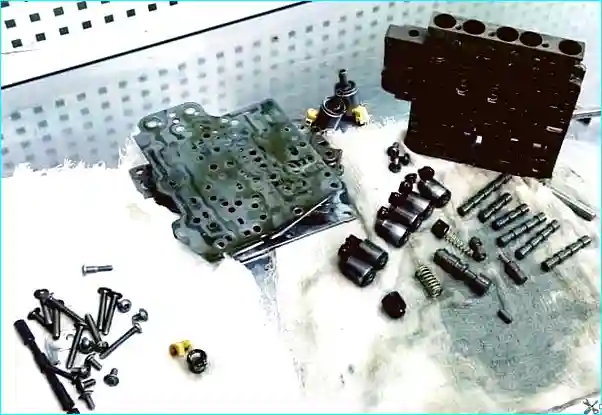

Вынимаем штоки и пружинки (рис. 10).
Рис. 10. Вынимаем штоки и пружинки
После разборки блок и все детали гидрораспределителя промываются. Уплотнения и дефектные детали заменяем.
Собираем блок в обратной последовательности.
