Систему выпуска ремонтируем по причине прогара элементов системы или если элементы системы забиты сажей и продуктами горения.
Меры предосторожности: подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник или смотровую канаву.
Замена подушек подвески системы выпуска
Выкручиваем два болта крепления кронштейна основного глушителя к подушке подвескиОпускаем основной глушитель внизУстанавливаем под глушитель опоруВыворачиваем болт крепления подушки к кузовуСнимаем подушкуТакже снимаем подушку трубы дополнительного глушителя
Установка: устанавливаем подушки в обратном порядке.
Замена каталитического нейтрализатора
Важно! Элементы системы выпуска соединяем специальными обжимными муфтами, которые имеются в продаже.
Измеряем расстояние между метками (оно должно составлять 80 мм)Отмечаем середину между метками и наносим фломастером дополнительную меткуРаспиливаем трубу по нанесенной меткеВыверните болты крепления трубы каталитического нейтрализатора к выпускному коллекторуИзвлекаем болты с пружинамиРазъединяем трубу основного глушителя и каталитический нейтрализатор
Установка: устанавливаем детали в обратном порядке.
Замена основного глушителя: для замены основного глушителя распиливаем систему между метками, расположенными возле левой пружины задней подвески.
Место распила для замены основного глушителя
Замена дополнительного глушителя: для замены дополнительного глушителя распиливаем систему в двух местах:
между каталитическим нейтрализатором и дополнительным глушителем;
возле левой пружины задней подвески.
Распил между каталитическим нейтрализатором и дополнительным глушителемРаспил возле левой пружины задней подвески
Снятие и установка выпускного коллектора
Меры предосторожности: отсоединяем минусовую клемму аккумулятора.
Выворачиваем болты крепления трубы каталитического нейтрализатора к выпускному коллекторуИзвлекаем болтыРазъединяем трубу основного глушителя и каталитический нейтрализаторСнимите уплотнительную втулкуОтжимаем фиксатор колодки жгута проводов датчика кислородаРазъединяем колодкиВыворачиваем болты крепления верхнего термоэкранаСнимаем термоэкранОтворачиваем гайки крепления выпускного коллектораПри установке закручиваем согласно порядку на фото
Снимаем выпускной коллекторСнимаем со шпилек уплотнительную прокладку
Установка: установка производится в обратном порядке. Обязательно замените уплотнительную прокладку.
Снятие и установка термоэкранов
Термоэкран основного глушителя
Для снятия термоэкрана основного глушителяВыворачиваем три винта крепления термоэкранаСнимаем термоэкран основного глушителя
Термоэкран дополнительного глушителя
Для снятия термоэкрана дополнительного глушителяСнимаем подушку подвески трубы дополнительного глушителяВыворачиваем задний болт крепления термоэкранаВыкручиваем передний болт крепления термоэкранаС помощью пассатижей выкручиваем фиксаторыСнимаем фиксаторы крепления центрального термоэкрана с термоэкраном трубы дополнительного глушителяТак расположены фиксаторыВыводим из зацепления со шпильками центральный термоэкран и снимаем термоэкран трубы дополнительного глушителя
Центральный термоэкран

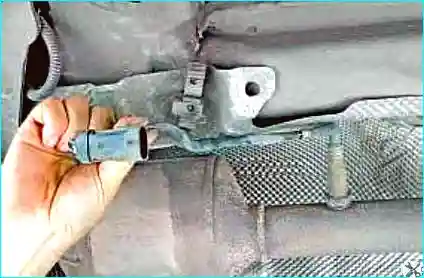

Для снятия центрального термоэкранаИзвлекаем жгут проводов диагностического датчика кислорода из держателяСнимите держательС помощью пассатижей отворачиваем фиксаторыСнимаем фиксаторы крепления центрального термоэкранаСнимите центральный термоэкран
Установка: устанавливаем термоэкраны в обратном порядке.
Рекомендация: при замене элементов системы выпуска обязательно используйте новые уплотнительные прокладки и обжимные муфты. Проверьте герметичность всех соединений после установки.
