Снимаем бампер при различных видах ремонта. При самом ремонте бампера, также для подхода к радиаторам, при замене жидкости охлаждения двигателя
Устанавливаем автомобиль на подъемник или на смотровую канаву.
Для выполнения работы потребуется ключ TORX T20, торцовая головка на 13, отвертки.
Отключаем минусовую клемму аккумулятора.

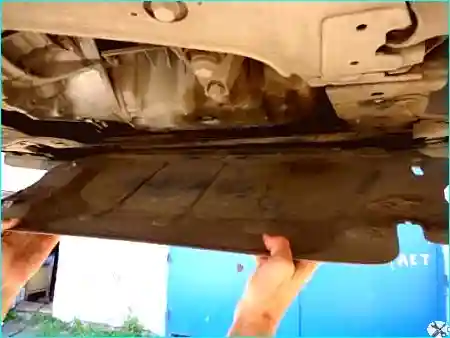

Рис. 1. Снимаем защиту картера двигателя
Рис. 2. Снимаем верхние облицовки

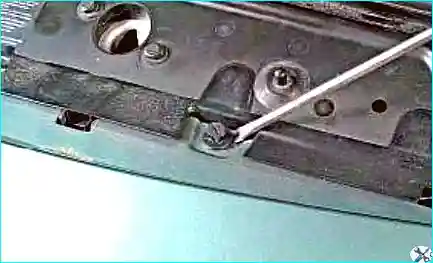

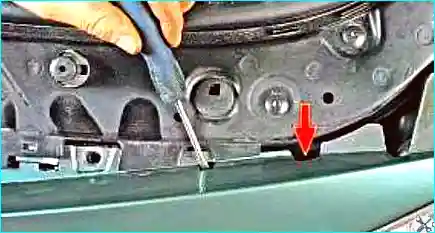

Рис. 3. Выкручиваем сердечник пистона, поддеваем его отверткой

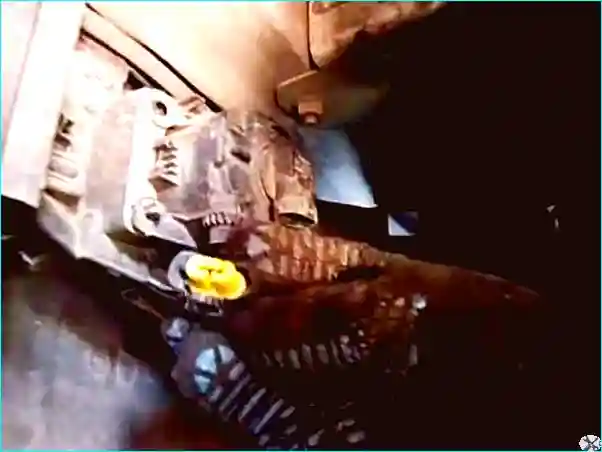

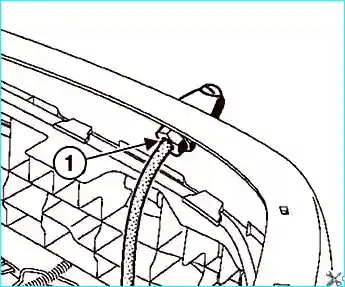

Рис. 4. Извлекаем пистон из отверстия в бампере

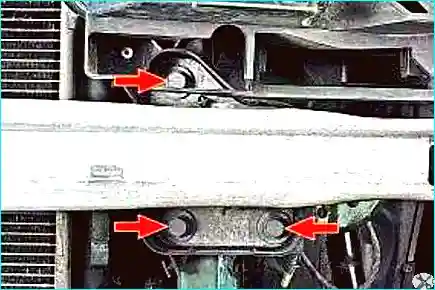

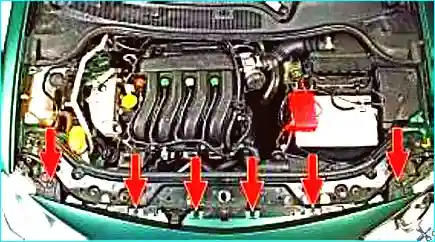

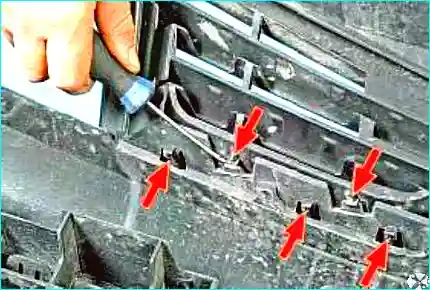

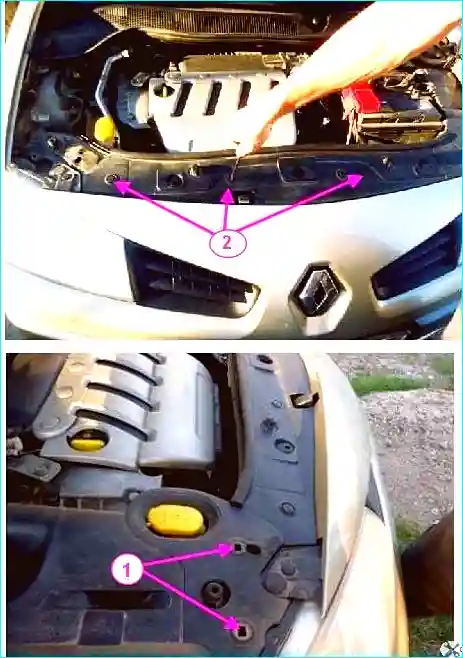

Рис. 5. Расположение пистонов крепления бампера к верхней поперечине рамки радиатора

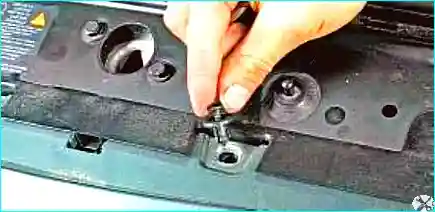

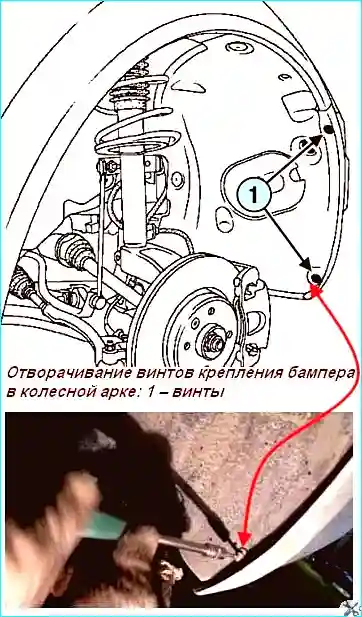

Рис. 6. Отверните винты

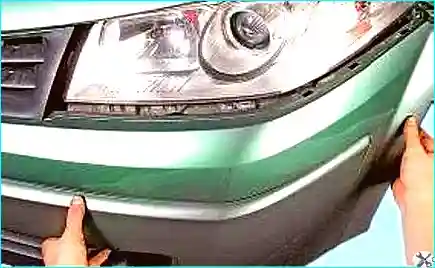

Рис. 7. Отсоедините боковую часть бампера

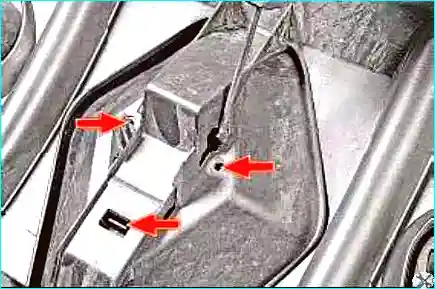

Рис. 8. Сдвигаем бампер вперед, отжимаем фиксаторы его крепления (по два с каждой стороны)
Рис. 9. Вдвоем с помощником тянем бампер с правой и левой стороны, вперед и вверх, сдвигаем его с держателей

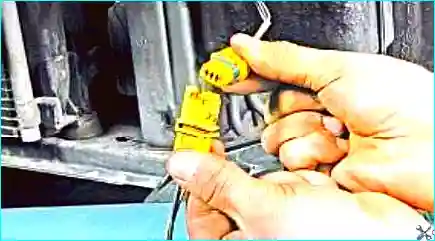

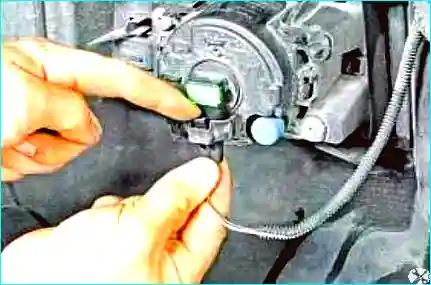

Рис. 10. Отсоединяем колодки жгута проводов от разъемов противотуманных фар

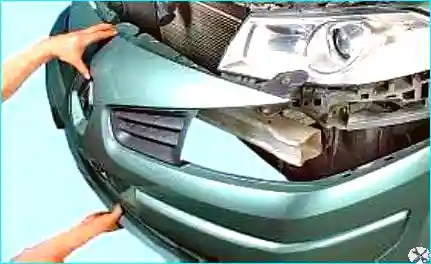

Рис. 11. Снимаем бампер
Рис. 12. Если необходимо разобрать бампер, отжимаем фиксатор разъема противотуманных фар
Рис. 13. Отсоединяем колодки жгута проводов от разъемов противотуманных фар
Отсоедините трубки подвода жидкости к жиклерам омывателей фар.

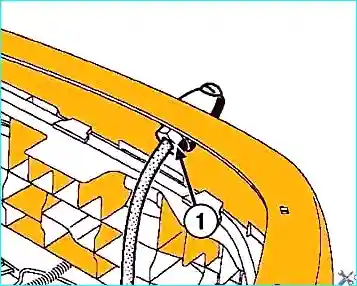

Рис. 14. Снятие жиклера омывателя фары: 1 - гайка крепления
Отверните гайку крепления жиклера омывателя фары и снимите его (рис. 14).

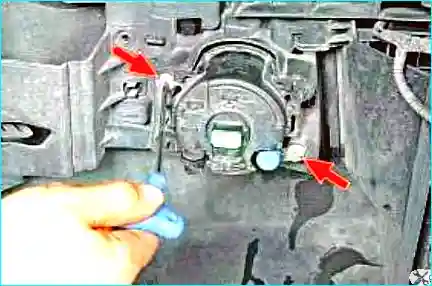

Рис. 15. Выкручиваем два винта крепления противотуманной фары к бамперу

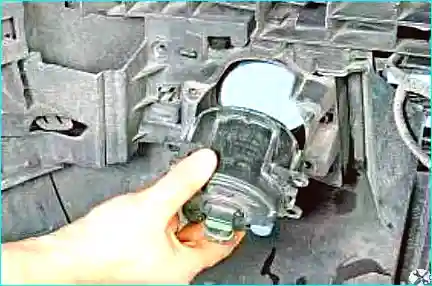

Рис. 16. Преодолевая сопротивление фиксаторов, снимаем противотуманную фару

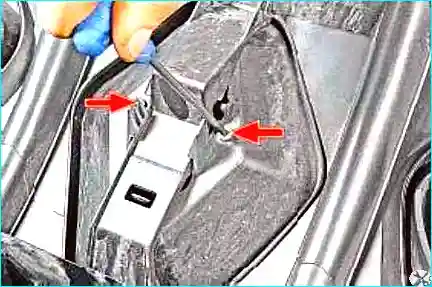

Рис. 17. Отжимаем фиксаторы крепления внутренней решетки воздухозаборника

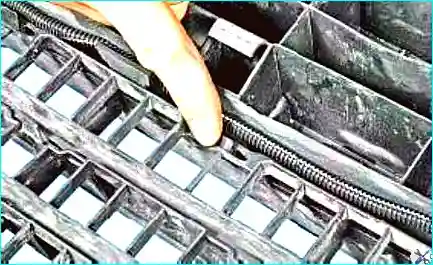

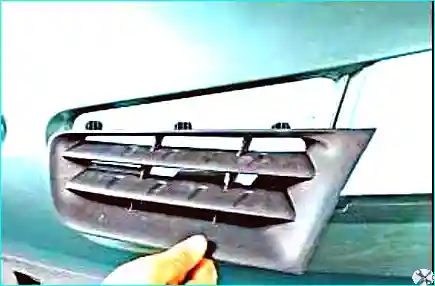

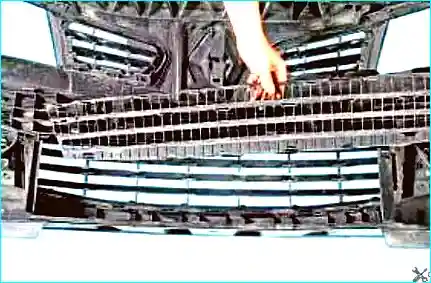

Рис. 18. Снимаем внутреннюю решетку воздухозаборника
Рис. 19. Отжимаем фиксаторы крепления правой облицовки радиатора
Рис. 20. Снимаем ее. Также снимаем левую облицовку радиатора
Рис. 21. Выкручиваем два винта крепления эмблемы
Рис. 22. Отжимаем три фиксатора крепления эмблемы

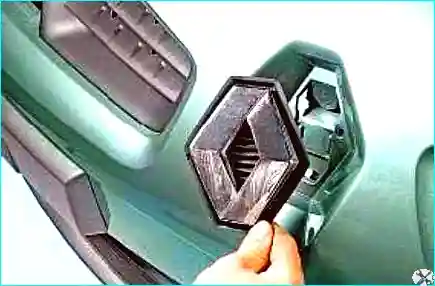

Рис. 23. Снимаем эмблему
Рис. 24. Выкручиваем по три болта крепления усилителя бампера к лонжеронам кузова с каждой стороны и снимаем усилитель
Установка бампера
Перед установкой нового бампера, на бампере жиклеров омывателей фар, просверлите бампер по предварительной разметке.

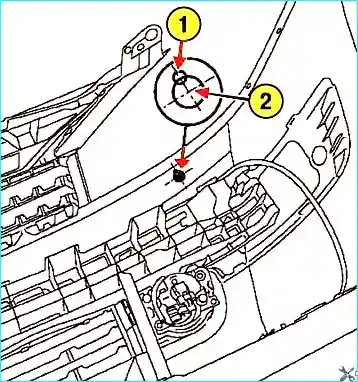

Рис. 25. Высверливание отверстий под жиклер: 1 - установочное отверстие, 2 - направляющее отверстие
Используйте сверло диаметром 3 мм для сверления установочного отверстия, а также направляющего отверстия, которое затем увеличьте до диаметра жиклера с помощью конической фрезы (зенкера) (рис. 25).
Перед установкой жиклеров убедитесь в наличии уплотнительной прокладки.
Рис. 26. Установка жиклера: 1 - гайка крепления
Затяните с небольшим усилием гайку (рис. 26).
Подсоедините:
- трубку подачи жидкости;
- колодку проводов противотуманных фар.
Установка остальных компонентов производится в порядке, обратном снятию.
