Снятие радиатора отопителя
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Отопитель представлен на рисунке 1.
При снятии радиатора отопителя руководствуемся рисунком 1.

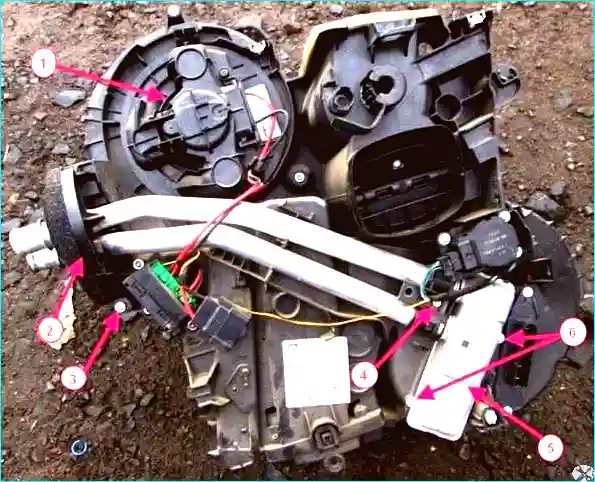

Рис. 1. Отопитель в сборе: 1 - электромотор вентилятора, 2 - фланец трубопроводов, 3 - болт крепления фланца, 4 - болт крепления хомутов соединения радиатора отопителя, 5 - радиатор отопителя, 6 - винты крепления радиатора отопителя
Пережмите зажимами шланги отопителя на выходе из щита передка в моторный отсек.
Отсоедините крышку люка доступа к нижнему кожуху.

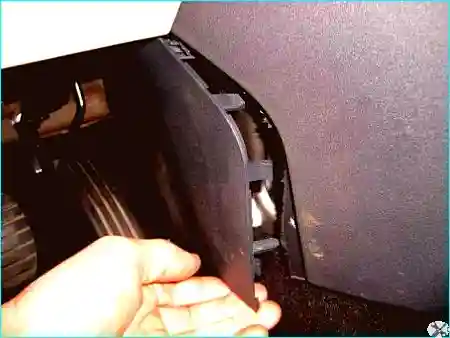

Рис. 2. Снимите боковой щиток приборной панели, отжав пружинные защелки
Снимите колодку проводов с панели управления корректора фар.
На автомобилях с системой отопления или климатической установкой с ручным управлением установите переключатель температуры воздуха в положение, соответствующее минимальной температуре подаваемого в салон воздуха (поверните переключатель в крайнее левое положение).
Это позволит максимально поднять вверх расположенный над радиатором отопителя рычаг управления.
Снимите крышку.
Отсоедините воздуховод.
Согните воздуховод вниз.
Снимите передний воздуховод распределения воздушных потоков.
Отведите в сторону жгут проводов, закрепленный на усилительном щитке балки приборной панели.
Снимите нижнюю часть кожуха, закрывающую усилительный щиток балки приборной панели и частично коврик.

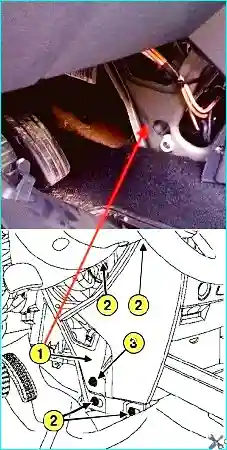

Рис. 3. Снятие усилительного щитка балки приборной панели: 1 - усилительный щиток балки; 2 - болт крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели; 3 - болты крепления усилительного щитка балки приборной панели
Ослабьте затяжку болта крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели (рис. 3).
Снимите четыре болта крепления усилительного щитка балки приборной панели.
Снимите усилительный щиток балки, сдвинув его к передку автомобиля.

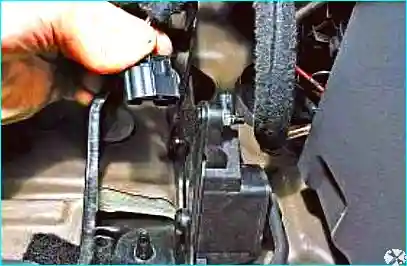

Рис. 4. Отсоединение колодки жгута проводов акселератора
Снимите колодку проводов с узла педали акселератора (рис. 4).

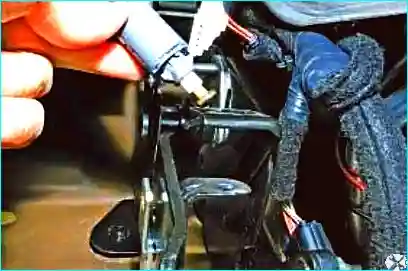

Рис. 5. Снятие выключателя стоп-сигнала
Снимите выключатель стоп-сигнала (рис. 5).
Снимите болт 3 фланца трубопроводов радиатора отопителя салона и извлеките фланец 2 трубопроводов радиатора отопителя салона (рис. 1).
Разблокируйте фланец, затем поднимите его, чтобы извлечь из воздухораспределительного блока.
Открутите два болта крепления радиатора отопителя 6 и два болта крепления хомутов соединений радиатора отопителя 4 (рис. 1).
Подставьте емкость для сбора вылившейся охлаждающей жидкости.
Отодвиньте радиатор отопителя с трубопроводами.
Сместите хомуты трубопроводов радиатора отопителя.
Снимите трубопроводы радиатора отопителя, вытянув их к передней части автомобиля, и радиатор отопителя.
Установка радиатора отопителя
При замене радиатора обязательно замените уплотнительные прокладки.
Установка производится в порядке, обратном снятию.
Восстановите первоначальную форму воздуховода, действуя через выходные отверстия и выпрямляя изгибы, нажимая перпендикулярно сгибу.
Затяните требуемым моментом:
- болты крепления усилителя балки (210 Н·м);
- болт крепления упругой соединительной вставки (2 Н·м).
Заправьте жидкостью систему охлаждения.
Удалите воздух из системы охлаждения двигателя.
Проверьте герметичность системы охлаждения с помощью приспособления (Ms554-07).
