На автомобилях устанавливаются два типа передних мостов — с одинарной главной передачей или с дополнительными колесными редукторами
Мост с одинарной главной передачей состоит из разъемного в вертикальной плоскости чугунного картера и запрессованных в него стальных трубчатых кожухов полуосей, дополнительно зафиксированных сваркой
Половины картера стянуты болтами через прокладку
Передний мост без колесных редукторов: 1 - кожух полуоси; 2 - ведомая шестерня; 3 - ведущая шестерня; 4 - сдвоенный роликовый подшипник; 5 - манжета; 6 - грязеотражатель; 7 - фланец; 8 - шайба; 9 - гайка; 10 - манжета полуоси; 11 - прокладка; 12 - шаровая опора; 13 - болт; 14 - сальник шаровой опоры; 15 - пресс-масленка; 16 - накладка; 17 - шкворень; 18 - упорная шайба; 19 - ступица; 20 - тормозной барабан; 21 - колпак; 22 - муфта отключения колеса; 23 - контргайка; 24 - регулировочная гайка; 25 - стопорная шайба; 26 - болт крепления колеса; 27 - подшипники ступицы; 28 - дистанционное кольцо; 29 - манжета ступицы; 30 - цапфа; 31 - прокладка; 32 - шарнир равных угловых скоростей; 33 - шарик; 34 - упорная шайба; 35 - полуось; 36 - картер главной передачи; 37 - пробка маслозаливного отверстия; 38 - болт; 39 - прокладка
Главная передача с дифференциалом расположена в левой половине картера и образует редуктор моста
Ведущая шестерня главной передачи установлена в картере на роликовом радиально-упорном сдвоенном и роликовом радиальном подшипниках, расположенных по обе стороны ее зубчатого венца
Ведомая шестерня болтами прикреплена к коробке сателлитов
Шестерни — конические со спиральным зубом, передаточное число редуктора — 4,625
Коробка сателлитов состоит из двух половин, соединенных болтами. Она установлена в картере на двух роликовых конических подшипниках.
В коробке установлены две оси сателлитов, четыре сателлита и две полуосевые шестерни с упорными шайбами
Регулировка подшипников и зацепления шестерен главной передачи производится изменением толщины прокладок между внутренними кольцами подшипника ведущей шестерни и количества шайб у внутренних колец подшипников коробки сателлитов
У моста без колесных редукторов к фланцу каждого из кожухов полуосей болтами прикреплена шаровая опора с двумя отверстиями, в которые запрессованы бронзовые втулки
Во втулки входят два шкворня, запрессованные в поворотный кулак
К нему болтами крепится пустотелая цапфа, на которой установлены два одинаковых конических роликовых подшипника ступицы колеса.
В ступицу запрессованы пять болтов, к которым конусными гайками крепится стальное штампованное колесо с посадочным диаметром 15 или 16 дюймов
Подшипники ступицы регулируются гайками, установленными на резьбовом конце цапфы
Каждая полуось состоит из ведущей и ведомой частей, соединенных шариковым шарниром равных угловых скоростей Вейсса
Шарнир размещается внутри шаровой опоры и состоит из двух профилированных кулаков, сцепляющихся друг с другом посредством четырех шариков, размещенных в их канавках
Пятый (центральный) шарик расположен в центре шарнира на одной оси со шкворнями
Ведомая часть полуоси проходит внутри цапфы и соединяется с ведущим фланцем ступицы через шлицевую муфту отключения колеса
Фланец шпильками через прокладку крепится к торцу ступицы

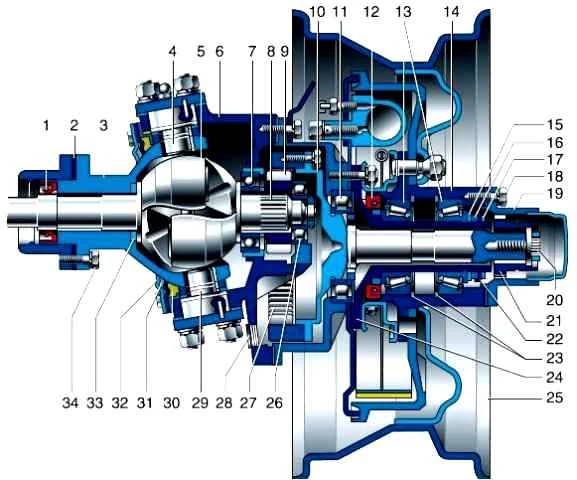

Поворотный кулак с колесным редуктором: 1 - манжета; 2 - прокладка; 3 - шаровая опора; 4 - верхний шкворень; 5 - шарнир равных угловых скоростей; 6 - поворотный кулак; 7 - шариковый подшипник; 8 - вал шарнира; 9 - ведущая шестерня; 10 - ведомый вал; 11 - роликовый подшипник ведомого вала; 12 - манжета; 13 - роликовые подшипники ступицы; 14 - ступица; 15 - стопорная шайба; 16 - регулировочная гайка; 17 - контргайка; 18 - болт; 19 - ведущий фланец; 20 - болт муфты; 21 - муфта; 22 - замковая шайба; 23 - стопорные кольца; 24 - цапфа; 25 - колесо; 26 - роликовый подшипник ведущей шестерни; 27 - ведомая шестерня; 28 - пробка маслосливного отверстия; 29 - нижний шкворень; 30 - резиновая манжета; 31 - войлочное кольцо; 32 - крышка; 33 - упорная шайба; 34 - болт фланца
Передний мост с колесными редукторами отличается тем, что:
- - к корпусу поворотного кулака присоединен редуктор с прямозубой цилиндрической передачей внутреннего зацепления и передаточным числом 1,94;
- - ведущая шестерня главной передачи установлена консольно на двух роликовых конических подшипниках с распорной втулкой между ними;
- - передаточное число главной передачи уменьшено до 2,77, и соответственно, уменьшены габариты картера главной передачи
Ведущая шестерня редуктора установлена на шлицах ведомой части полуоси
Благодаря применению колесных редукторов клиренс автомобиля увеличивается на 80 мм, что повышает его проходимость
Главная передача и колесные редукторы смазываются трансмиссионным маслом, залитым в их картеры
Картер главной передачи и колесные редукторы имеют отверстия для смены масла, закрытые пробками с конической резьбой
Подшипники ступиц, шарниры равных угловых скоростей и шкворни смазываются пластичной смазкой
Для предотвращения вытекания масла и смазки, а также для защиты от проникновения грязи внутрь, передний мост снабжен прокладками между неподвижными деталями, манжетами в ступицах и на валу ведущей шестерни, а также комбинированными войлочно-резиновыми сальниками, скользящими по сферической поверхности шаровых опор
Для того, чтобы масло из редукторов не проникало в полость шаровых опор, на полуосях установлены манжеты, а у шарикоподшипника колесного редуктора имеется маслоотражатель
Замена смазки переднего моста
Желательно заменять смазку после поездки, пока масло теплое
Устанавливаем автомобиль на смотровую канаву или подъемник
Очищаем заливную и сливную пробки редуктора
Подставляем емкость для слива масла из редуктора
Шестигранником на 12 откручиваем пробку сливного отверстия редуктора и сливаем масло в емкость
Чистим пробку от частиц металла и закручиваем ее на место
Шестигранником на 12 откручиваем пробку заливного отверстия
Масляным шприцем заливаем в редуктор свежее трансмиссионное масло до уровня нижней кромки заливного отверстия
Заворачиваем пробку на место и затягиваем ее.
Если отработанное масло темного цвета и в нем заметны частицы металла, перед заливкой свежего масла промываем редуктор, для чего после слива старого масла заливаем в редуктор около 0,5 л смеси трансмиссионного или моторного масла с 20–30 % керосина или дизельного топлива
Завернув пробку, вывешиваем одну сторону автомобиля (до отрыва колес от земли) и включаем передний мост
Пускаем двигатель и включаем первую передачу на 2–3 мин, после чего полностью сливаем промывочное и заливаем в редуктор свежее трансмиссионное масло, до нижней кромки заливного отверстия
Аналогично заменяем масло в колесных редукторах
Для смазки шкворневого соединения очищаем от грязи пресс-масленки шкворней
Откручиваем ключом на 12 пресс-масленку
С помощью ключей на 12 и 8 откручиваем клапан пресс-масленки
Промываем снятые детали в керосине, обдуваем сжатым воздухом
Проверяем подвижность шарика клапана и собираем пресс-масленку
Неисправный клапан заменяем
Устанавливаем пресс-масленку на место
Шприцем нагнетаем смазку Литол-24 через пресс-масленку верхнего шкворня
Смазка нижнего шкворня не требуется, так как туда она попадает разбрасыванием при вращении шарнира равных угловых скоростей
Аналогично смазываем верхний шкворень другого поворотного кулака
Возможные неисправности ведущих мостов и методы устранения
Повышенный шум при движении
Увеличенный боковой зазор в зацеплении шестерен главной передачи вследствие:
- Износ зубьев шестерен главной передачи
Заменить изношенные шестерни
Регулировать положение шестерен для компенсации износа не следует, так как требуемый контакт в зацеплении шестерен достигается только при определенном их взаимном положении
- Износ подшипников ведущей шестерни главной передачи
Отрегулировать или заменить изношенные подшипники
- Износ подшипников дифференциала
Заменить изношенные подшипники
- Ослабление болтов крепления ведомой шестерни к дифференциалу
Подтянуть болты крепления ведомой шестерни
- Неправильная регулировка зацепления шестерен главной передачи по контакту
Произвести регулировку зацепления при отсутствии износа зубьев (у ведущих мостов УАЗ-3151)
- Повреждения деталей дифференциала (износ зубьев шестерен, трущихся поверхностей коробки сателлитов и сопряженных с ними других деталей). В этом случае появляется шум при повороте или буксовании одного из колес
Заменить изношенные детали
- Пониженный уровень масла в картере главной передачи
Долить масло в картер до нижней кромки маслозаливного отверстия
Утечка масла через манжету ведущей шестерни главной передачи
- Износ манжеты или поверхности фланца крепления карданного вала к ведущей шестерне главной передачи
Заменить манжету вместе с фланцем
