Die Überprüfung und Einstellung der Radwinkel sollte auf speziellen Diagnoseprüfständen in strikter Übereinstimmung mit den Bedienungsanleitungen des Herstellers erfolgen.

Vor Beginn der Achseinstellung müssen Sie Folgendes überprüfen:

  • den Reifenluftdruck (muss der Norm für das fahrbereite Fahrzeug entsprechen);
  • das Lenkradspiel;
  • den einwandfreien Zustand und das Fehlen von Spiel in den Komponenten der Vorderradaufhängung und der Lenkung.

Radwinkel für das fahrbereite Fahrzeug

Parameter Winkelwert
Nachlaufwinkel (Längsneigung der Lenkdrehachse) +3˚ ± 1˚
Maximaler Unterschied des Nachlaufwinkels zwischen linkem und rechtem Rad 0˚ 30′
Sturzwinkel (Camber) jedes Rades 0˚ 30′ ± 30′
Maximaler Unterschied des Sturzwinkels zwischen linkem und rechtem Rad 0˚ 30′
Spurwinkel jedes Rades zur Fahrzeuglängsachse (gesamt) 0˚ 0′ – 0˚ 7′

Nachdem das Fahrzeug auf der Plattform des Prüfstands positioniert wurde (unmittelbar vor der Winkelmessung), muss die Federung "durchgedrückt" werden, indem kurzzeitig eine Kraft von 60–70 kgf von oben nach unten ausgeübt wird, um Spiel in den Gelenken zu beseitigen.

Wenn die gemessenen Winkel nicht den Werten in der Tabelle entsprechen, stellen Sie sie in der folgenden Reihenfolge ein:

  1. Nachlaufwinkel.
  2. Sturzwinkel.
  3. Spurwinkel.
Einstellschrauben des oberen Querlenkers
Abb. 1. Position der Einstellschrauben des oberen Querlenkers.

Der Nachlaufwinkel wird durch Ändern der Position der vorderen und hinteren Einstellschrauben des oberen Querlenkers in den Halterungen des Hilfsrahmens eingestellt. Drehen Sie die Schrauben dazu in entgegengesetzte Richtungen um die gleiche Anzahl von Markierungen auf den Exzenterscheiben.

Zur Durchführung der Einstellung müssen die Muttern der Einstellschrauben vorher gelöst werden.

Drehrichtung der Schrauben
Abb. 2. Drehrichtung der Einstellschrauben (Ansicht von vorne).

Die Hauptbedingung bei der Einstellung ist, dass der Winkelunterschied zwischen der linken und rechten Fahrzeugseite 30′ nicht überschreitet.

Wenn es aufgrund konstruktiver Merkmale nicht möglich ist, den in der Tabelle angegebenen genauen Nachlaufwinkel einzustellen, darf nur die Bedingung des maximalen Winkelunterschieds erfüllt werden.

Der Sturzwinkel wird durch Ändern der Position der vorderen und hinteren Einstellschrauben des oberen Querlenkers eingestellt, indem sie in die gleiche Richtung um die gleiche Anzahl von Markierungen auf den Exzenterscheiben gedreht werden.

Hinweis: Wenn Sie nur eine Einstellschraube drehen oder beide Schrauben in die gleiche oder entgegengesetzte Richtung, aber um eine unterschiedliche Anzahl von Markierungen, ändern Sie sowohl den Sturzwinkel als auch den Nachlaufwinkel.

Nachdem Sie den Nachlaufwinkel und den Sturzwinkel eingestellt haben, reinigen Sie das Gewinde und ziehen Sie die Muttern der Einstellschrauben der oberen Querlenker mit einem Drehmoment von 120–160 Nm an.

Der Spurwinkel wird für das linke und rechte Rad separat eingestellt.

Stellen Sie das Lenkrad vorher in eine streng zentrale Position (Speichen horizontal) und blockieren Sie es sicher.

Zentrale Position des Lenkrads
Abb. 3. Blockieren des Lenkrads in der zentralen Position.

Gleichzeitig muss auch das Lenkgetriebe in der zentralen Position sein: Die Markierung «А» auf dem Deckel der Ritzelwelle muss mit der Spur «Б» der Formteilnaht am Gehäuse des Verteilers übereinstimmen (eine Abweichung von maximal 2 mm ist zulässig).

Einstellung der Spurstangenlänge
Abb. 4. Einstellung der Länge der Spurstangen zur Einstellung der Spur.

Lösen Sie die Muttern «Б» des Gelenks «А» und stellen Sie durch Drehen der Einstellmuffen der Spurstangen «В» den erforderlichen Spurwert ein. Es wird empfohlen, neue selbstsichernde Muttern zu verwenden.

Halten Sie nach Abschluss der Einstellung die Spurstangen «В» mit einem Maulschlüssel fest, um ein Verdrehen zu verhindern, und ziehen Sie die Muttern «Б» mit einem zweiten Schlüssel mit einem Drehmoment von 65–78 Nm an.

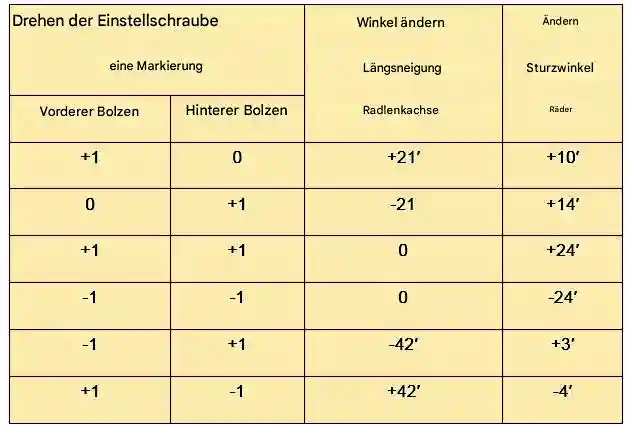

Änderung der Radwinkel beim Drehen der Einstellschrauben (um eine Markierung)

Drehung der Einstellschraube Änderung des Nachlaufwinkels Änderung des Sturzwinkels
Vordere Schraube Hintere Schraube
+1 0 +21′ +10′
0 +1 -21′ +14′
+1 +1 0 +24′
-1 -1 0 -24′
-1 +1 -42′ +3′
+1 -1 +42′ -4′
