Перевіряти та регулювати кути встановлення коліс слід на спеціальних діагностичних стендах у суворій відповідності з інструкціями з їх експлуатації.
Перед початком регулювання підвіски необхідно перевірити:
- тиск повітря в шинах (повинен відповідати нормі для спорядженого автомобіля);
- вільний хід рульового колеса;
- справність та відсутність люфтів у деталях передньої підвіски та рульового приводу.
Кути встановлення коліс для автомобіля спорядженої маси
| Параметр | Значення кута |
|---|---|
| Кут поздовжнього нахилу осі повороту колеса (кастер) | +3˚ ± 1˚ |
| Різниця кутів лівого та правого колеса при регулюванні поздовжнього нахилу осі повороту, не більше | 0˚ 30′ |
| Кут розвалу кожного колеса (камбер) | 0˚ 30′ ± 30′ |
| Різниця кутів лівого та правого колеса при регулюванні розвалу, не більше | 0˚ 30′ |
| Кут збіжності кожного колеса до поздовжньої осі автомобіля (сумарний) | 0˚ 0′ – 0˚ 7′ |
Після встановлення автомобіля на майданчик стенда (безпосередньо перед вимірюванням кутів) необхідно «прожати» підвіску, приклавши короткочасно зверху вниз зусилля 60–70 кгс для усунення зазорів у шарнірах.
Якщо виміряні кути не відповідають значенням, указаним у таблиці, їх регулюють у такій послідовності:
- Кут поздовжнього нахилу осі повороту коліс.
- Кут розвалу.
- Кут збіжності.
Кут поздовжнього нахилу осі повороту регулюють зміною положення переднього та заднього регулювальних болтів верхнього важеля в кронштейнах підрамника. Для цього болти повертають у різні боки на однакову кількість міток (або частин міток) на ексцентрикових шайбах.
Для проведення регулювання необхідно попередньо послабити гайки регулювальних болтів.
Основна умова при регулюванні — забезпечення різниці кутів не більше 30′ між лівою та правою стороною автомобіля.
Якщо виставити точний поздовжній нахил, указаний у таблиці, неможливо через конструктивні особливості, допускається виконати лише умову щодо максимальної різниці кутів.
Кут розвалу регулюють зміною положення переднього та заднього регулювальних болтів верхнього важеля при їх повороті в один бік на однакову кількість міток на ексцентрикових шайбах.
Примітка: При повороті тільки одного регулювального болта або обох болтів в один бік або в різні боки, але на різну кількість міток, змінюється як кут розвалу колеса, так і кут поздовжнього нахилу осі повороту.
Після завершення регулювання поздовжнього кута та кута розвалу коліс, очистіть різьбу і затягніть гайки регулювальних болтів верхніх важелів моментом 120–160 Н·м.
Кут збіжності регулюють окремо для лівого та правого колеса.
Попередньо виставте і надійно зафіксуйте рульове колесо у строго середньому положенні (спиці розташовані горизонтально).
При цьому рульовий механізм також має бути встановлений у середнє положення: мітка «А» на кришці вала-шестерні повинна збігатися зі слідом «Б» роз'єму литтєвої форми на корпусі розподільника (допускається невідповідність не більше 2 мм).
Послабте гайки «Б» наконечника «А» і, обертаючи регулювальні муфти тяг «В», встановіть потрібне значення збіжності. Рекомендується використовувати нові самоконтрящі гайки.
Після закінчення регулювання, утримуючи тяги «В» від провертання ріжковим ключем, другим ключем затягніть гайки «Б» моментом 65–78 Н·м.

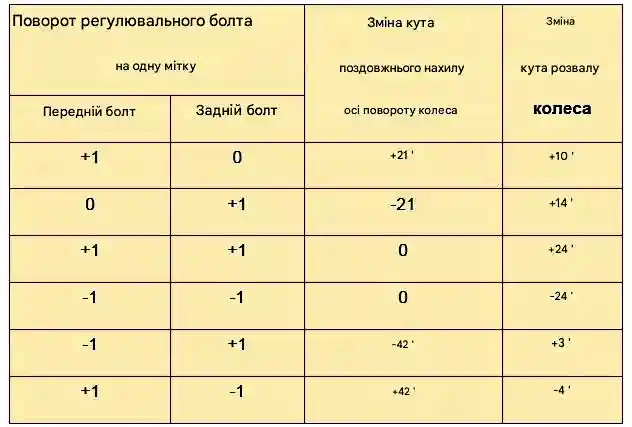

Зміна кутів встановлення коліс при повороті регулювальних болтів (на одну мітку)
| Поворот регулювального болта | Зміна кута поздовжнього нахилу осі повороту колеса | Зміна кута розвалу колеса | |
|---|---|---|---|
| Передній болт | Задній болт | ||
| +1 | 0 | +21′ | +10′ |
| 0 | +1 | -21′ | +14′ |
| +1 | +1 | 0 | +24′ |
| -1 | -1 | 0 | -24′ |
| -1 | +1 | -42′ | +3′ |
| +1 | -1 | +42′ | -4′ |
