Защиту силовой установки снимаем для подхода к деталям и узлам двигателя и коробки передач.
Подкрылки и брызговики снимаем для подхода к узлам ходовой и тормозной системы, а также при антикоррозийной обработке кузовных деталей.
Снятие защиты силового агрегата
Подготавливаем автомобиль для выполнения задания.
Устанавливаем автомобиль на смотровую канаву или подъёмник.

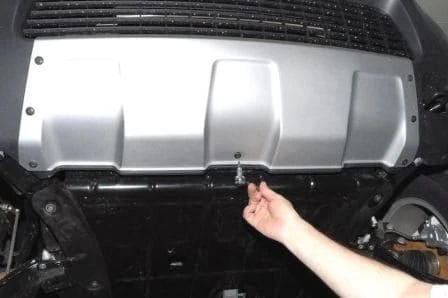

Ключом Torx T30 откручиваем средний винт крепления бампера к защите.

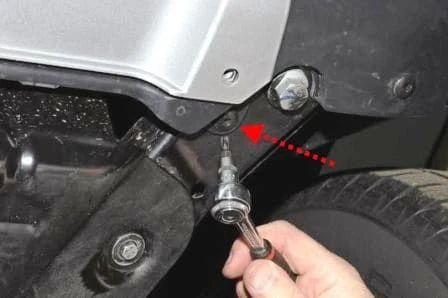

С левой стороны откручиваем винт нижнего крепления бампера к подрамнику.
Также откручиваем винт с другой стороны.

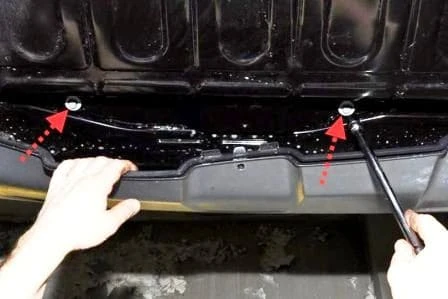

Под нижним краем переднего бампера головкой на 10 откручиваем два болта переднего крепления защиты.

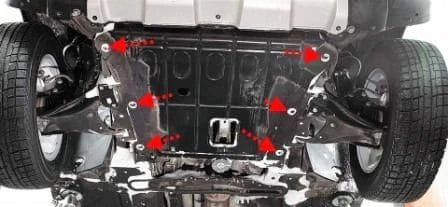

Головкой на 10 откручиваем шесть болтов крепления защиты силовой установки к подрамнику.

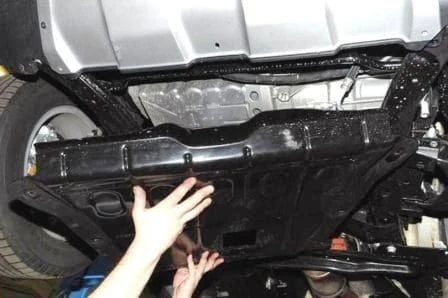

Снимаем защиту.
Устанавливаем защиту силовой установки в обратном порядке.
Перед установкой винтов и болтов смазываем резьбовую часть консистентной смазкой.

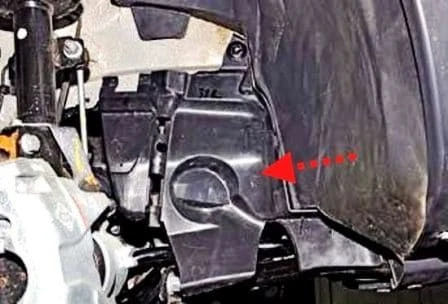

Снятие грязезащитных щитков моторного отсека
Подготавливаем автомобиль для выполнения задания.
Устанавливаем под задние колёса автомобиля противооткатные упоры.
Устанавливаем автомобиль на стояночный тормоз.
Ослабляем болты передних колёс.
Поднимаем переднюю часть автомобиля и устанавливаем на надёжные упоры.
Снимаем переднее колесо.

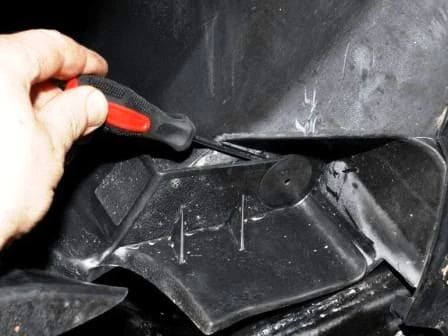

Поддеваем отвёрткой пистон нижнего крепления щитка.

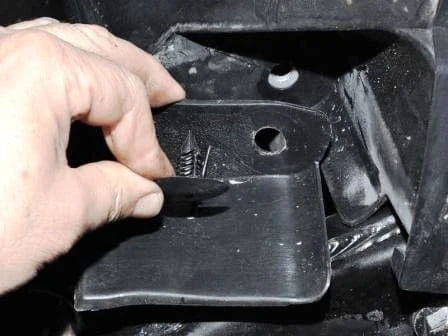

Вынимаем пистон крепления грязезащитного щитка моторного отсека к подкрылку и к кузову.

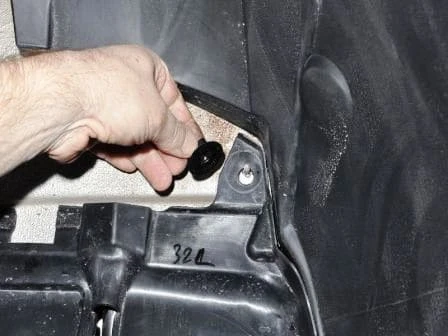

Откручиваем пластмассовую гайку верхнего крепления грязезащитного щитка к кузову.
Сдвигаем щиток вниз и выводим фиксирующий лепесток щитка из-под отбортовки брызговика кузова.

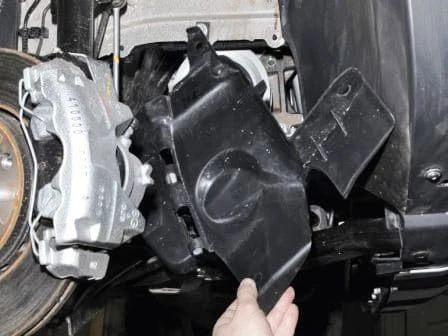

Снимаем грязезащитный щиток моторного отсека.
С другой стороны таким же образом снимается грязезащитный щиток.
Устанавливаем щитки в обратной последовательности.
Снятие брызговиков и подкрылков передних колёс

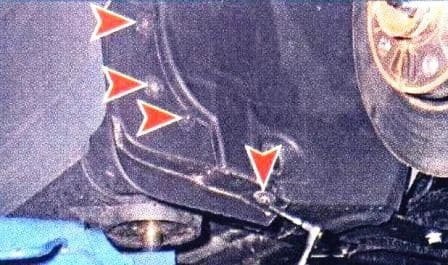

Головкой на 7 откручиваем три самореза крепления брызговика к крылу и один к подкрылку.

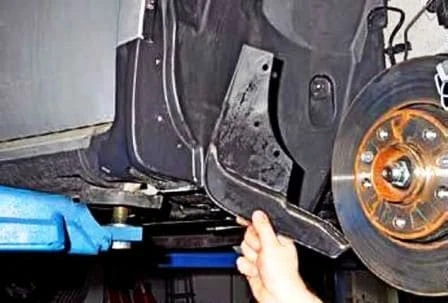

Снимаем брызговик.
Снимаем грязезащитный щиток, как описывалось выше.

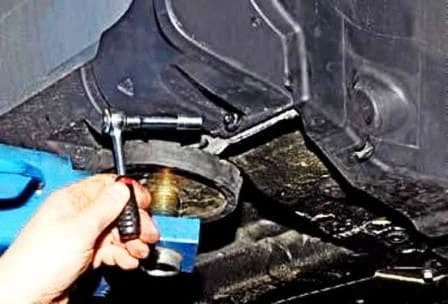

Головкой на 10 откручиваем саморез нижнего крепления переднего обвеса порога кузова.

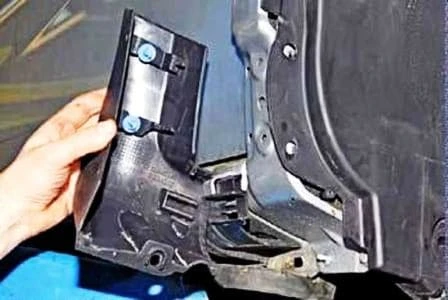

Поддеваем обвес порога и снимаем обвес порога кузова.

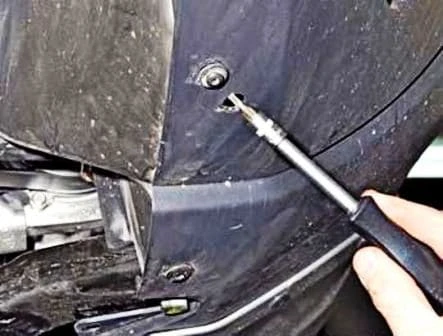

Ключом Torx T20 откручиваем два самореза нижнего крепления подкрылка к переднему бамперу.
Ключом Torx T20 в арке колеса откручиваем саморез крепления подкрылка к переднему бамперу.

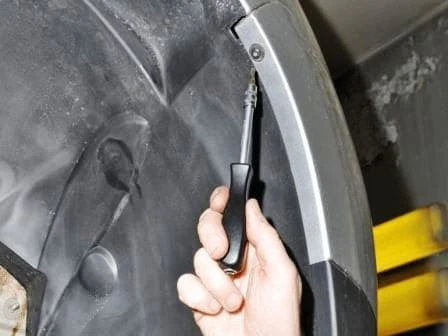

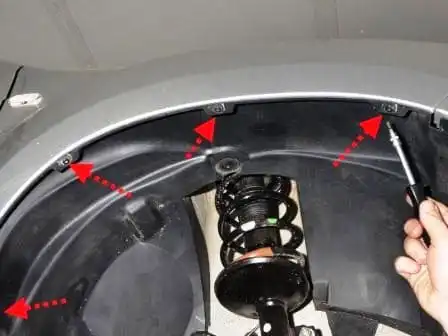

Откручиваем четыре самореза крепления к переднему крылу.

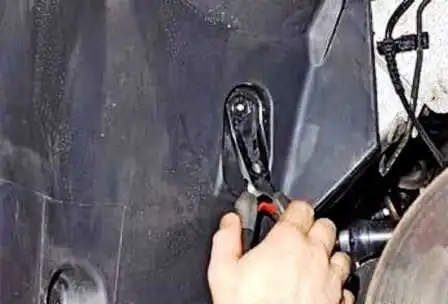

Пассатижами откручиваем металлическую гайку.

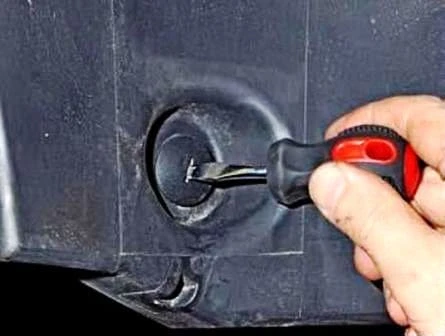

Плоской отвёрткой откручиваем пистон нижнего крепления подкрылка.

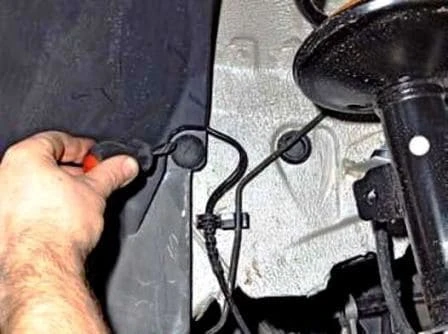

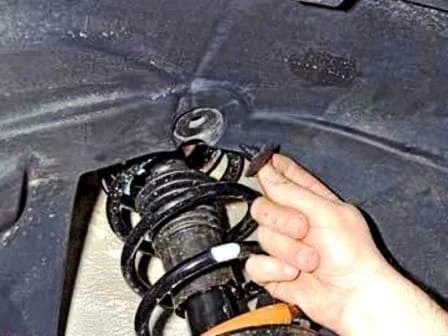

Поддеваем отвёрткой и вынимаем пистон верхнего крепления подкрылка.
Плоской отвёрткой откручиваем пистон среднего крепления подкрылка.

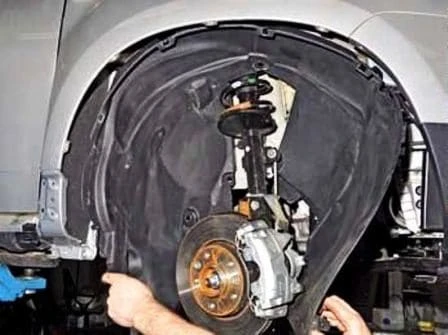

Снимаем подкрылок переднего колеса.
Таким же образом снимаем подкрылок и брызговик с другой стороны.
Устанавливаем все детали в обратном порядке.
