Вентилятор снимаем при неисправности, а также при снятии радиатора системы охлаждения двигателя

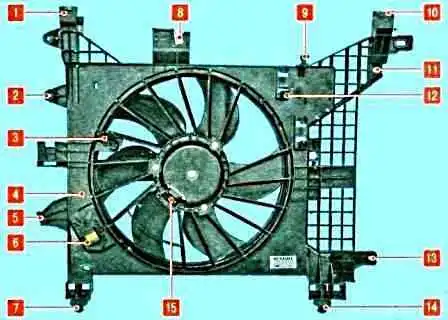

Электровентилятор радиатора охлаждения двигателя: 1, 10 - верхние кронштейны крепления; 2, 5, 11, 13 - кронштейны крепления к радиатору, 3 - держатель шланга, 4 - отверстие для крепления держателя жгута проводов, 6 - разъем дополнительного сопротивления; 7, 14 - нижние опоры кожуха, 8 - кронштейн бачка гидроусилителя рулевого управления, 9 - правый держатель трубопровода высокого давления системы кондиционирования, 12 - держатель шланга радиатора, 15 - разъем электродвигателя

Устанавливаем автомобиль на смотровую канаву или подъемник.

Отсоединяем минусовую клемму аккумулятора.

Снимаем воздухозаборник и резонатор воздушного тракта двигателя для этого:

Снятие вентилятора радиатора охлаждения двигателя

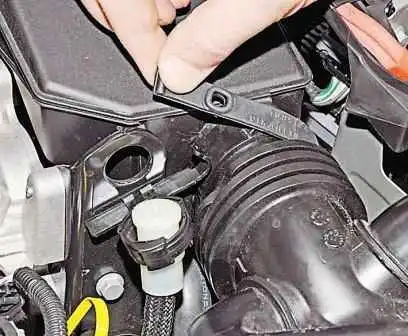

Отстегиваем резиновый хомут крепления резонатора

Снятие вентилятора радиатора охлаждения двигателя

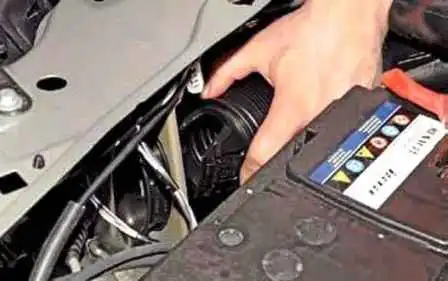

Сжимаем раструб воздухозаборника и вынимаем его из пластмассовой втулки

Снятие вентилятора радиатора охлаждения двигателя

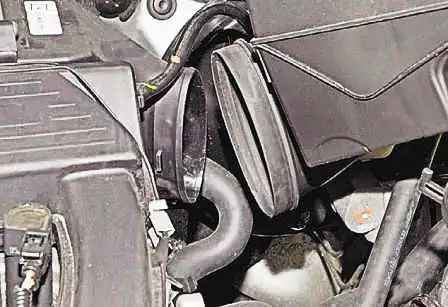

Разъединяем патрубки резонатора и крышки корпуса воздушного фильтра

Снятие вентилятора радиатора охлаждения двигателя

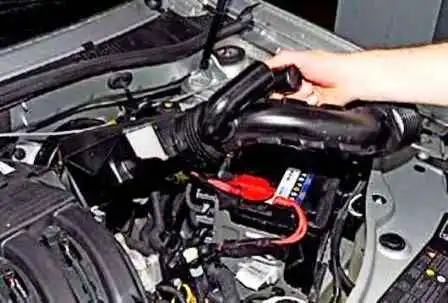

Вынимаем из моторного отсека воздухозаборник в сборе с резонатором

Снимаем защиту силовой установки (статья – Снятие защиты двигателя, подкрылков и брызговиков)

Снимаем защиту топливной рампы для этого:

Снятие вентилятора радиатора охлаждения двигателя

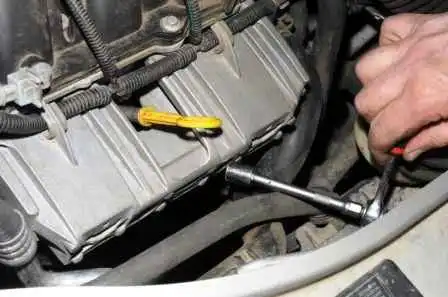

На двигателе F4R через каналы головкой на 13 откручиваем две гайки шпилек крепления защиты рампы

Снятие вентилятора радиатора охлаждения двигателя

Вынимаем ее из моторного отсека

Снятие вентилятора радиатора охлаждения двигателя

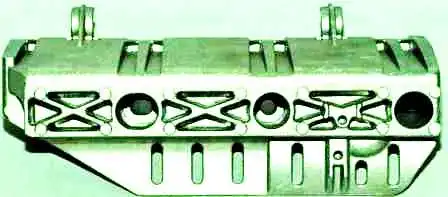

Защита топливной рампы

Снятие вентилятора радиатора охлаждения двигателя

Таким же образом вынимаем защиту рампы на двигателе K4M

После этого:

Снятие вентилятора радиатора охлаждения двигателя

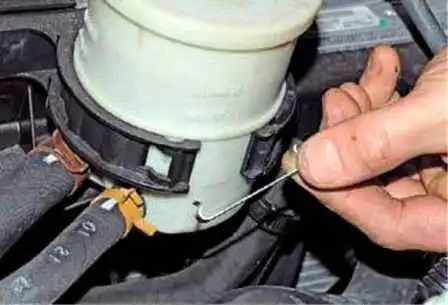

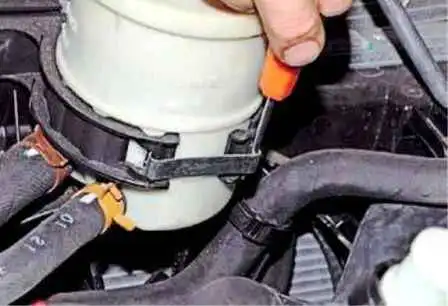

Поддеваем отверткой

Снятие вентилятора радиатора охлаждения двигателя

Снимаем защелку хомута крепления бачка ГУР

Снятие вентилятора радиатора охлаждения двигателя

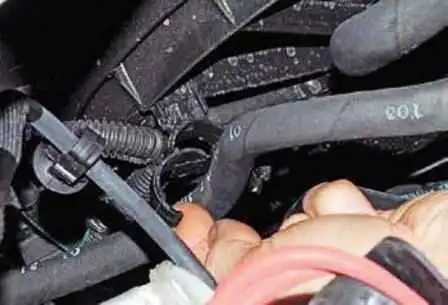

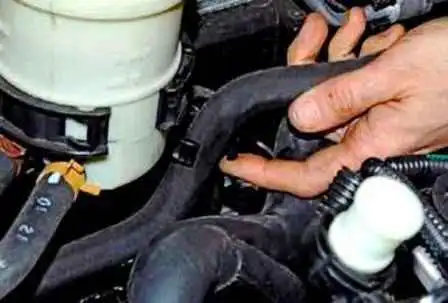

Разжимаем, держатель на кожухе вентилятора, извлекаем из него шланг бачка ГУР

Снятие вентилятора радиатора охлаждения двигателя

Также вынимаем шланг бачка ГУР из другого держателя на кожухе вентилятора

Снятие вентилятора радиатора охлаждения двигателя

Выводим бачок из хомута на кожухе вентилятора

Снятие вентилятора радиатора охлаждения двигателя

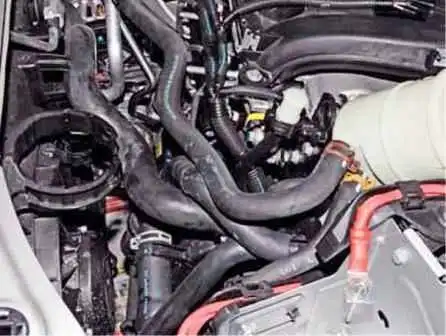

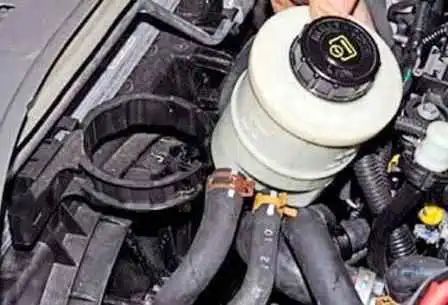

Располагаем бачок в моторном отсеке

Снятие вентилятора радиатора охлаждения двигателя

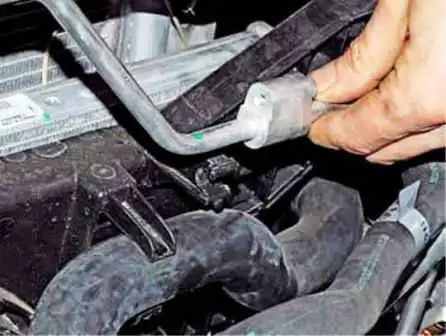

Вынимаем из держателей кожуха вентилятора трубку компрессора кондиционера

Снятие вентилятора радиатора охлаждения двигателя

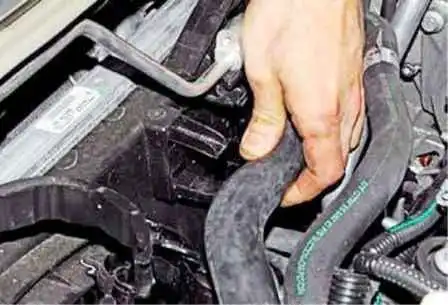

Извлекаем из держателя подводящий шланг радиатора

Снятие вентилятора радиатора охлаждения двигателя

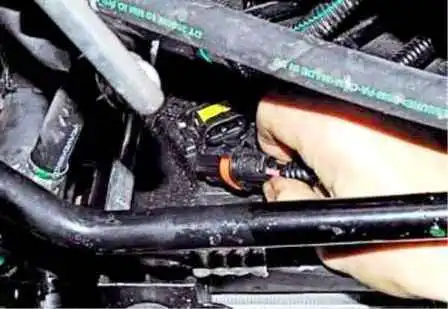

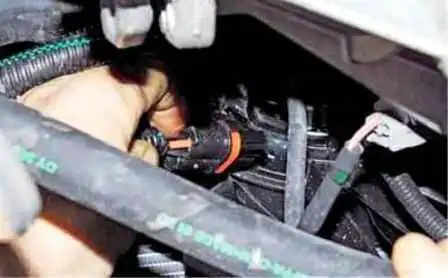

Отсоединяем колодку проводов электродвигателя вентилятора

Снятие вентилятора радиатора охлаждения двигателя

Отсоединяем колодку проводов от разъема дополнительного резистора

Подвязываем к верхней поперечине рамки радиатора проволокой радиатор в сборе с конденсатором

Снятие вентилятора радиатора охлаждения двигателя

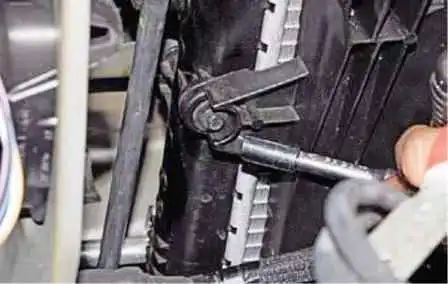

Головкой на 7 откручиваем два самореза крепления левого крепления к кожуху вентилятора

Снятие вентилятора радиатора охлаждения двигателя

Тем же ключом откручиваем два самореза правого бачка радиатора

Снятие вентилятора радиатора охлаждения двигателя

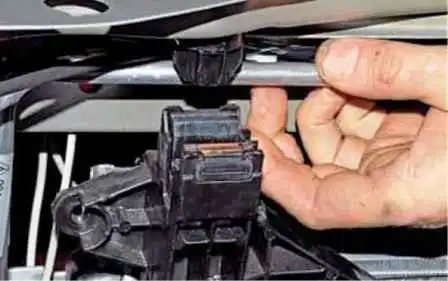

С помощью отвертки освобождаем фиксатор верхней опоры кожуха вентилятора

Снятие вентилятора радиатора охлаждения двигателя

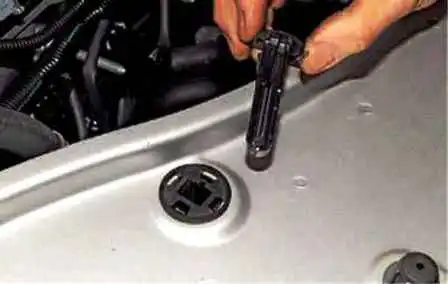

Вынимаем опору из ее втулки, в отверстии верхней поперечины рамки радиатора. Также вынимаем вторую опору кожуха вентилятора

Снятие вентилятора радиатора охлаждения двигателя

Переводим трубку компрессора кондиционера через кронштейн верхнего крепления кожуха

Снятие вентилятора радиатора охлаждения двигателя

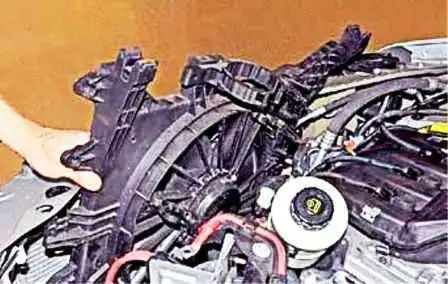

Извлекаем вентилятор в сборе с кожухом из моторного отсека

Снятие вентилятора радиатора охлаждения двигателя

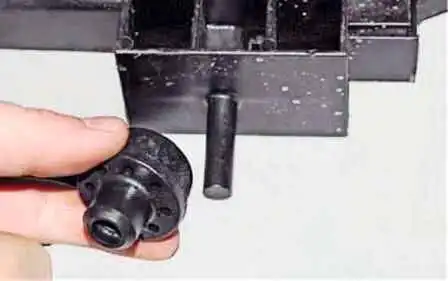

Снимаем резиновые подушки нижних опор с пальцев кожуха вентилятора

Снятие вентилятора радиатора охлаждения двигателя

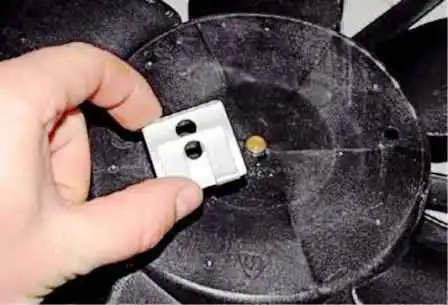

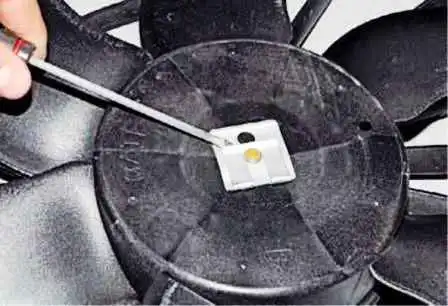

Поддеваем отверткой верхнюю часть стопорной скобы крепления крыльчатки и поднимаем ее над торцом вала электродвигателя

Снятие вентилятора радиатора охлаждения двигателя

Сдвинув скобу относительно вала вдоль паза на нижней части скобы

Снятие вентилятора радиатора охлаждения двигателя

Снимаем скобу с вала электродвигателя

Снятие вентилятора радиатора охлаждения двигателя

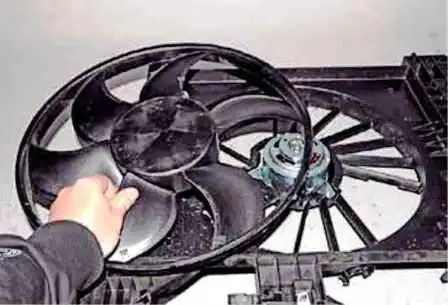

Снимаем крыльчатку вентилятора с вала электродвигателя

Снятие вентилятора радиатора охлаждения двигателя

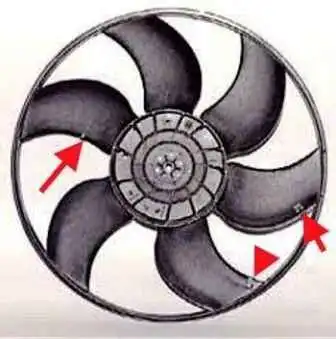

На лопастях крыльчатки могут быть установлены балансировочные грузы

Снятие вентилятора радиатора охлаждения двигателя

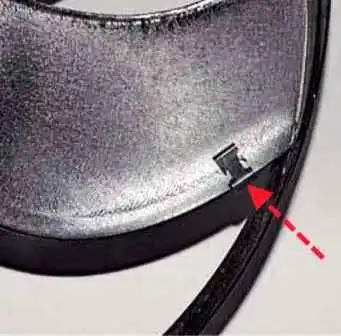

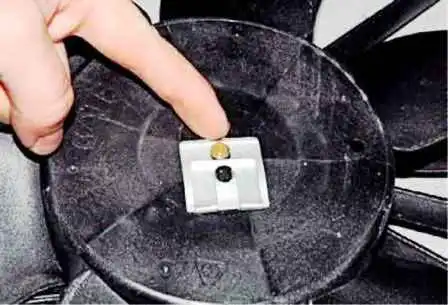

Балансировочные грузы в виде скоб

Снятие вентилятора радиатора охлаждения двигателя

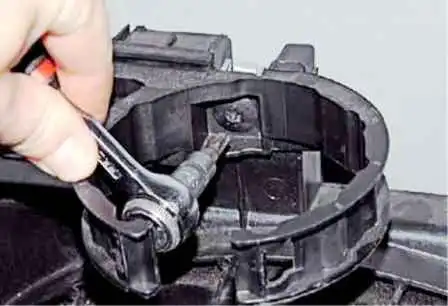

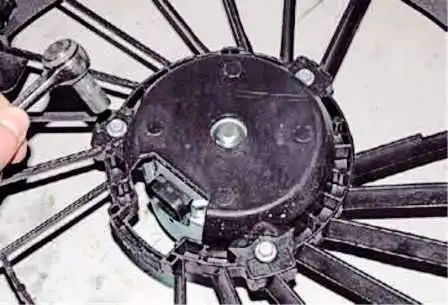

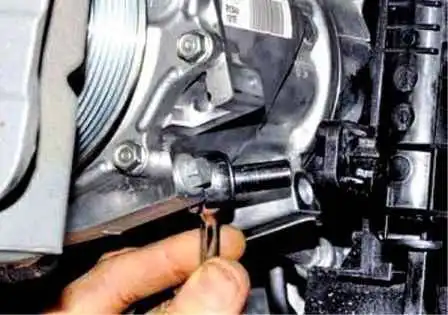

Головкой на 8 откручиваем три болта крепления электродвигателя к кожуху вентилятора

Снятие вентилятора радиатора охлаждения двигателя

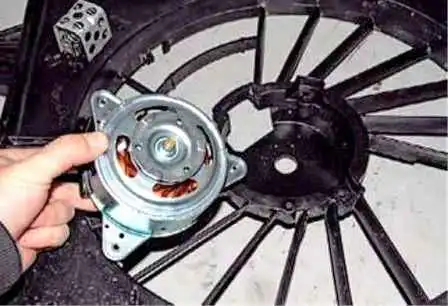

Снимаем электродвигатель

Если нужно заменить кожух вентилятора или хомут крепления бачка ГУР:

Снятие вентилятора радиатора охлаждения двигателя

Ключом TorxT30 откручиваем винт

Снятие вентилятора радиатора охлаждения двигателя

Снимаем хомут крепления бачка

Если нужно заменить втулки верхней опоры кожуха вентилятора:

Снятие вентилятора радиатора охлаждения двигателя

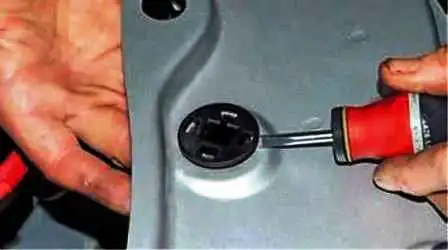

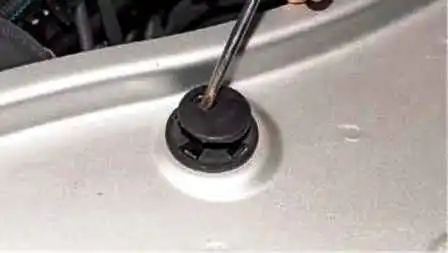

Плоской отверткой по очереди нажимаем на четыре фиксатора, и, поддевая втулку, выталкиваем ее из отверстия в поперечине рамки радиатора

Снятие вентилятора радиатора охлаждения двигателя

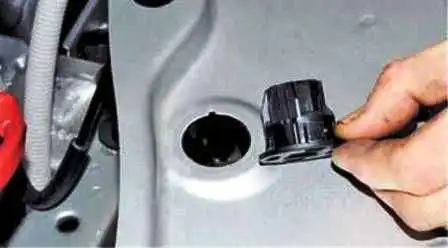

При установке втулки совмещаем выступ на корпусе втулки с пазом в отверстии рамки
