El salpicadero de un coche plegable consta de un panel decorativo y un marco
El panel de plástico decorativo se fija al marco con tornillos.
El marco de la estructura de acero, que forma parte de la estructura portante de la carrocería.
Al bastidor se unen una columna de dirección, una unidad de calefacción y aire acondicionado y elementos del equipo eléctrico.
Preparando el coche para la tarea. Desconecte el terminal negativo de la batería.
Extracción del volante (ver - Extracción e instalación el volante de un automóvil Renault Duster).
Desmontaje de levas de cambio Diseño y sustitución de levas de cambio de Renault Duster
Extracción del grupo de instrumentos (descrito en el artículo - Extracción del grupo de instrumentos de Renault Duster)
Retirar el revestimiento del suelo del túnel (descrito en el rebaño - Extracción del revestimiento del túnel del suelo del coche Renault Duster).

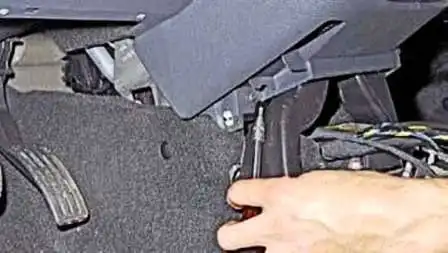

Utilizando una llave Torx T20, desenroscar los dos tornillos de la fijación inferior de la consola del cuadro de instrumentos a la carrocería
Extracción de la cubierta de la consola del tablero Extracción de los componentes electrónicos de un automóvil Renault Duster
Extracción del sistema de audio
Desatornillamos los dos tornillos que sujetan la centralita de calefacción y aire acondicionado y empujamos la centralita al interior del cuadro de instrumentos

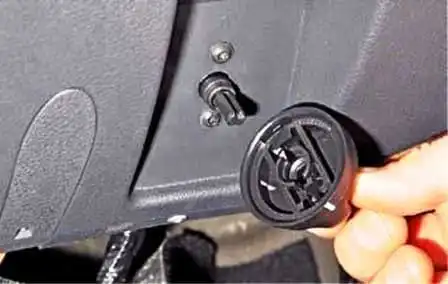

Tírelo hacia usted y retire la perilla de control del alcance de los faros

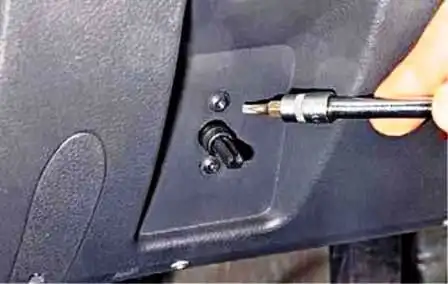

Utilizando la llave TorxT20, desenrosque los dos tornillos autorroscantes que sujetan el corrector de faros y empuje el regulador dentro del tablero de instrumentos

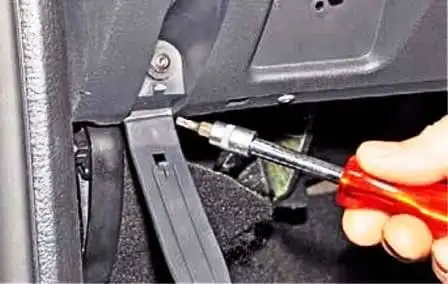

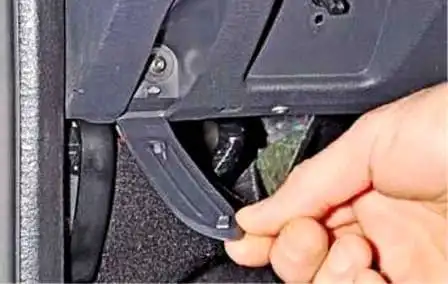

Haciendo palanca con un destornillador, doblamos hacia atrás el tapón roscado de la fijación lateral inferior del panel de instrumentos
Desatornillamos el tornillo de fijación lateral del cuadro de instrumentos.
Desatornille también el tornillo del otro lado del panel de instrumentos

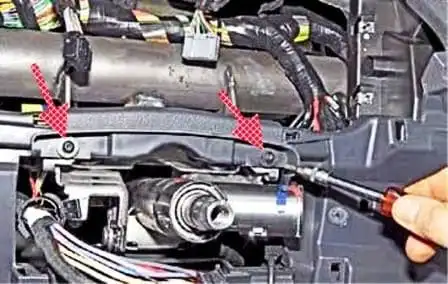

Usando la llave TorxT20, desenrosque los dos tornillos que sujetan el panel de instrumentos sobre la columna de dirección

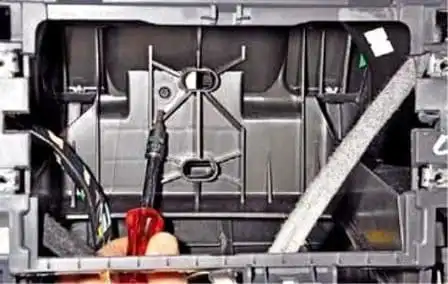

En el hueco para el sistema de audio, utilice la llave TorxT20 para desenroscar el tornillo de fijación central del panel de instrumentos

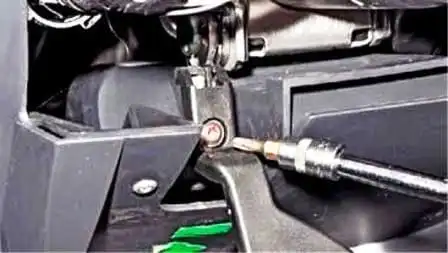

Utilizando la llave TorxT20, desenrosque el tornillo que sujeta el mango de la palanca de fijación de la columna de dirección

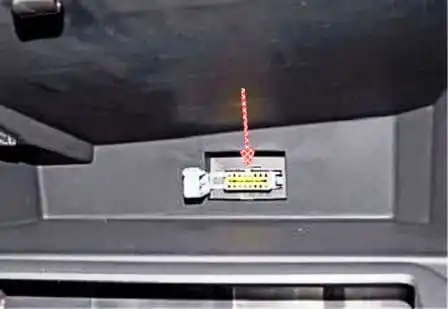

Abra la guantera y quite la tapa del bloque de diagnóstico.
Presione el pestillo (flecha en la figura), empuje el bloque dentro del panel de instrumentos.

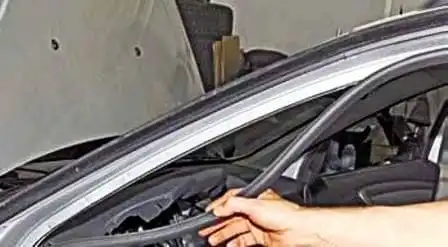

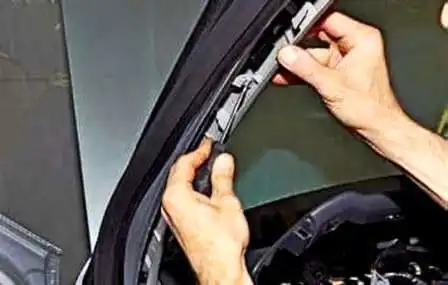

Retire el sello de la puerta del conductor en el área del pilar A y el panel de instrumentos.
También en el lado del pasajero

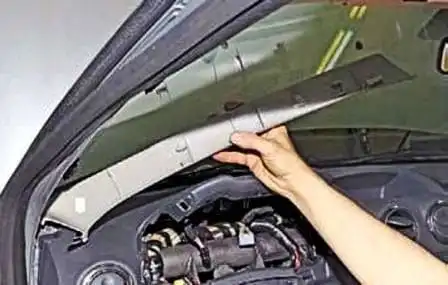

Presione la tapicería del pilar A izquierdo
Retiramos las presillas inferiores de los agujeros del cuadro de instrumentos y retiramos el tapizado del montante delantero izquierdo.
También retiramos el tapizado del montante delantero derecho.
Con la llave TorxT20 desenroscar el tornillo de fijación lateral superior del cuadro de instrumentos
Desatornille también el tornillo del otro lado del panel de instrumentos
Retirar el panel de instrumentos del travesaño

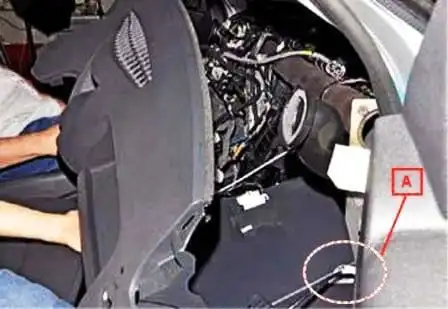

Retiramos las almohadillas del mazo de cables del orificio del larguero del cuadro de instrumentos en la zona "A" Fig. 15.

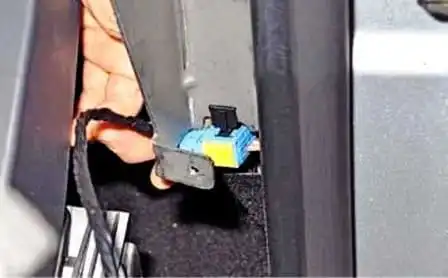

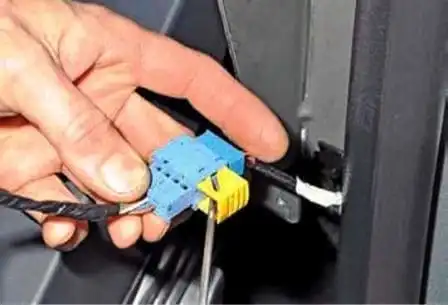

Use un destornillador para mover el bloqueo de las almohadillas

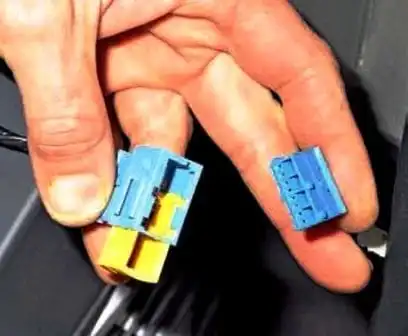

Pastillas de desconexión

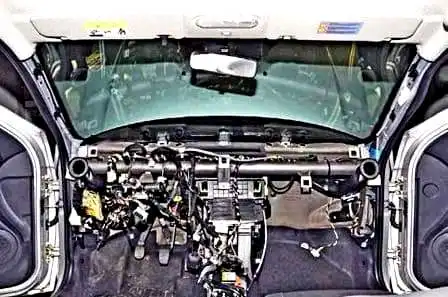

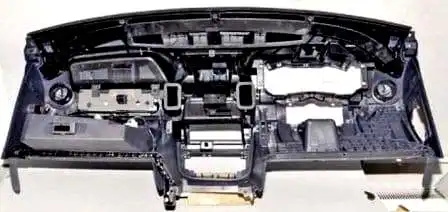

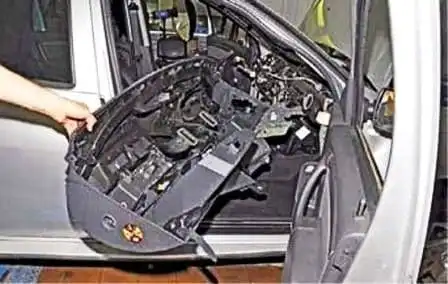

Retire el panel de instrumentos del automóvil
Instale el panel de instrumentos en orden inverso.
