Ajuste del freno de estacionamiento, cambio de cables y palanca del freno de estacionamiento

Para completar la tarea, instalamos el automóvil en un foso o elevador de observación

Ajuste actuador freno de mano

Reparación de freno de estacionamiento Mazda 6

En el habitáculo, desmontar el bloque portavasos situado en el revestimiento del túnel del suelo

Reparación de freno de estacionamiento Mazda 6

La flecha muestra la tuerca de ajuste del actuador del freno de mano

Reparación de freno de estacionamiento Mazda 6

Bajamos la palanca de accionamiento hasta el fondo y desenroscamos la tuerca de ajuste hasta el final del terminal roscado del cable frontal

Reparación de freno de estacionamiento Mazda 6

Introduzca una galga de espesores plana de 1,0 mm de espesor entre las palancas de liberación del freno de mano y los soportes de las pinzas de freno de ambas ruedas traseras

Reparación de freno de estacionamiento Mazda 6

Gire la tuerca de ajuste en el sentido de las agujas del reloj, atornillándola en la punta roscada del cable frontal hasta que cualquiera de las palancas de expansión comience a moverse

Esto lo hacen mejor dos personas con un ayudante, ya que debe girar la tuerca de ajuste y observar las palancas de expansión

Sacamos las sondas y comprobamos si las ruedas giran libremente

Si siente el frenado de alguna rueda, debe repetir el ajuste, reemplazando cada vez la sonda de menor espesor (cada 0,2 mm)

Puedes ajustar el freno de mano usando un método simplificado:

Giramos la tuerca de ajuste en el sentido de las agujas del reloj, enroscándola en la punta del cable hasta que aparezca una resistencia bien perceptible a su giro, comprobando periódicamente la facilidad de giro de las ruedas traseras

Desatornille la tuerca de ajuste hasta que las ruedas traseras se suelten por completo

Instalamos el coche sobre ruedas, frenamos con freno de mano. La palanca de cambios debe estar en la posición neutral.

Tratando de volcar el auto. Si esto falla, la unidad se ajusta correctamente.

Reemplazo del cable del freno de estacionamiento delantero

Reparación de freno de estacionamiento Mazda 6

En el interior del coche, retiramos el revestimiento del túnel del suelo

Reparación de freno de estacionamiento de automóvil Mazda 6

Retire los extremos de los cables del freno de estacionamiento trasero del ecualizador

Reparación de freno de estacionamiento Mazda 6

Haz palanca con un destornillador, retira el retén del buje del cable delantero del soporte de la palanca del freno de estacionamiento

Reparación de freno de estacionamiento Mazda 6

Reparación de freno de estacionamiento Mazda 6

Y retiramos el cable con el manguito del soporte de la palanca

Reparación de freno de estacionamiento Mazda 6

Desatornille la tuerca de ajuste y retire el cable de accionamiento de parada conjunto de frenos de tiempo completo con ecualizador

Instale el cable del freno de mano delantero y todas las piezas desmontadas en orden inverso

Sustitución de los cables del freno de mano trasero

Reemplazamos los cables traseros si están arrancados o dañados mecánicamente

Colocar el coche en un ascensor

Reparación de freno de estacionamiento Mazda 6

Baje la palanca del freno de mano hasta el tope

Reparación de freno de estacionamiento Mazda 6

Y quitar el revestimiento del túnel del suelo

Reparación de freno de estacionamiento Mazda 6

Aflojamos por completo la tensión de los cables del freno de estacionamiento, para lo cual desatornillamos la tuerca de ajuste hasta el final de la punta roscada del cable delantero, pero no la desatornillamos por completo

Reparación de freno de estacionamiento de automóvil Mazda 6

Tirando de los cables traseros hacia adelante, retire las puntas de las ranuras del ecualizador

Reparación de freno de estacionamiento Mazda 6

Retire los topes 5 del soporte en el cuerpo

Reparación de freno de estacionamiento Mazda 6

Retire el soporte de bloqueo del cable trasero unido al soporte de la pinza de freno de la rueda trasera

Reparación de freno de estacionamiento Mazda 6

Retiramos el casquillo del extremo trasero del cable del soporte

Reparación de freno de estacionamiento Mazda 6

Retiramos la punta del cable trasero de la ranura de la palanca del mecanismo de accionamiento del freno de estacionamiento

Reparación de freno de estacionamiento Mazda 6

Desatornillamos los dos tornillos que sujetan los soportes de la funda del cable a la parte inferior de la carrocería y al brazo de arrastre de la suspensión trasera, luego retiramos el cable

Reparación de freno de estacionamiento Mazda 6

De la misma manera, retire el segundo cable del freno de mano trasero

Instale los cables en orden inverso y ajuste el accionamiento del freno de estacionamiento como se describe arriba

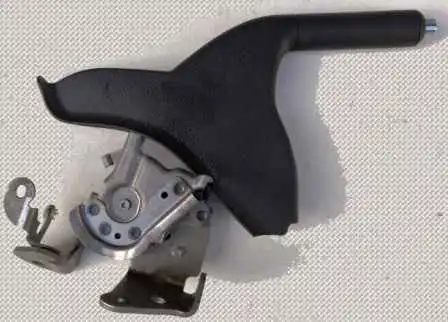

Extracción e instalación de la palanca del freno de estacionamiento

Retire la palanca para reemplazarla cuando el sector de engranajes esté desgastado

Desconecte el terminal negativo de la batería

Reparación de freno de estacionamiento Mazda 6

Quitar el revestimiento del túnel del suelo

Reparación de freno de estacionamiento Mazda 6

Reparación de freno de estacionamiento Mazda 6

Presionamos el bloqueo con un destornillador y desconectamos el bloque de cables del interruptor del indicador del freno de estacionamiento

Reparación del freno de mano de Mazda 6

Retire el cable de la unidad frontal

Reparación de freno de estacionamiento Mazda 6

Desatornillamos los tres tornillos que sujetan la palanca del freno de mano a la base de la carrocería

Quitar la palanca

Reparación de freno de estacionamiento Mazda 6

Reparación de freno de estacionamiento Mazda 6

Si la palanca nueva no tiene un interruptor indicador de freno de estacionamiento, quite el interruptor e instálelo en la palanca nueva

Reparación de freno de estacionamiento Mazda 6

Instale la palanca en orden inverso

Antes de instalar la palanca en el automóvil, engrase con grasa el sector del engranaje de la palanca

Compruebe el ajuste del accionamiento del freno de ajuste y ajústelo si es necesario
