Замена предохранителей и реле ГАЗель Некст

Электрические цепи автомобиля, потребляющие большой ток, защищены плавкими вставками.

Блок плавких вставок в моторном отсеке
Рис. 1. Блок плавких вставок в моторном отсеке.

Вставки установлены в общем блоке (ВПР-4.10), закреплённом в моторном отсеке с правой стороны и закрытом пластиковой крышкой.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя не имеет.

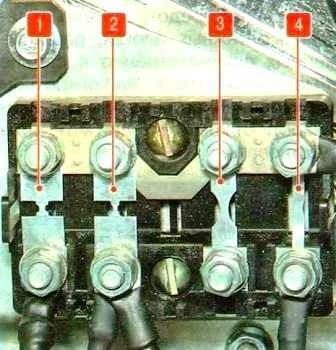

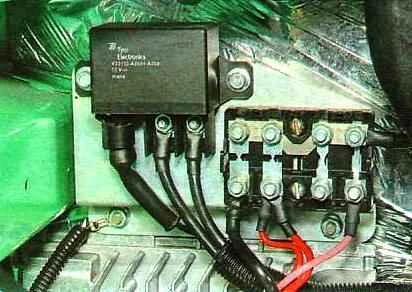

Устройство блока плавких вставок БПР-4.10
Рис. 2. Блок плавких вставок (БПР-4.10): 1 — плавкая вставка (125 А), защищает цепь подогревателя воздуха во впускной трубе; 2 — плавкая вставка (90 А), защищает общую плюсовую цепь автомобиля, кроме плюсовой генераторной и цепи стартера; 3 — плавкая вставка (40 А), резерв; 4 — плавкая вставка (30 А), защищает цепь питания блока управления двигателем.

Необходимые материалы и инструменты

  • Запасные плавкие вставки соответствующих номиналов.
  • Торцовая головка на 19, шлицевая и крестовая отвёртки.
  • Мультиметр или тестер для проверки цепей.
  • Перчатки и защитные очки.

Для замены сгоревшей плавкой вставки сожмите два фиксатора крышки блока и снимите крышку.

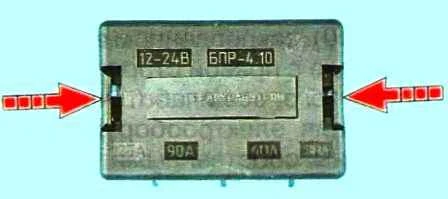

Фиксаторы крышки блока плавких вставок
Рис. 3. Сжимаем фиксаторы крышки блока.

Запасные вставки разных номиналов закреплены под пластиной крышки блока.

Запасные вставки под пластиной крышки
Рис. 4. Запасные вставки под пластиной крышки.

Отверните две гайки сгоревшей вставки и замените вставку.

Слаботочные электрические цепи также защищены плавкими вставками, которые находятся в монтажных блоках в салоне автомобиля и в моторном отсеке.

Для доступа к монтажному блоку в салоне тянем за края двух углублений в нижнем декоративном щитке и снимаем щиток.

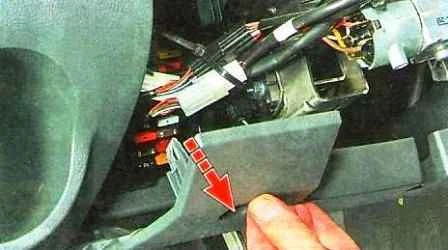

Снятие нижнего декоративного щитка
Рис. 5. Снимаем нижний декоративный щиток.

На внутренней стороне щитка нанесена схема расположения реле и предохранителей.

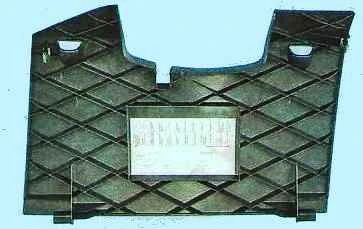

Схема на внутренней стороне щитка
Рис. 6. Схема на внутренней стороне щитка.

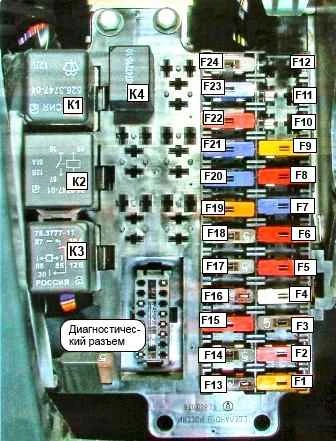

Монтажный блок в салоне автомобиля
Рис. 7. Номера предохранителей и реле в монтажном блоке в салоне автомобиля.

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

№ — А — Защищаемая цепь

  • F1 — 20 — Стеклоочиститель, стеклоомыватель.
  • F2 — 10 — Модуль управления светотехникой, подсветка приборов.
  • F3 — 5 — Электропривод зеркал.
  • F4 — 25 — Электропривод стеклоподъёмников.
  • F5 — 10 — Обогрев наружных зеркал.
  • F6 — 10 — Обогрев сиденья водителя.
  • F7 — 15 — Дополнительный отопитель.
  • F8, F11, F12 — Резерв.
  • F9 — 10 — Блокируемый дифференциал.
  • F10 — 15 — Розетка второго ряда сидений.
  • F13 — 7,5 — Лампы дневных ходовых огней.
  • F14 — 5 — Лампы задних противотуманных фонарей.
  • F15 — 10 — Указатели поворотов.
  • F16 — 7,5 — Комбинация приборов, датчик скорости, пульт отопителя.
  • F17 — 5 — Система управления двигателем.
  • F18 — 5 — Антиблокировочная система тормозов.
  • F19 — 20 — Прикуриватель, розетка.
  • F20 — 15 — Аварийная световая сигнализация.
  • F21 — 15 — Модуль управления светотехникой, подсветка.
  • F22 — 10 — Внутреннее освещение.
  • F23 — 15 — Центральный замок, аудиосистема.
  • F24 — 5 — Комбинация приборов, диагностический разъём, пульт управления предпусковым обогревателем.

Реле

  • K1 — Стеклоочиститель.
  • K2 — Отопитель.
  • K3 — Силовая цепь выключателя приборов и стартера.
  • K4 — Догреватель охлаждающей жидкости.

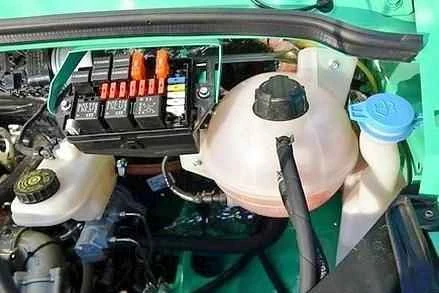

Часть предохранителей и реле находится в монтажном блоке в моторном отсеке.

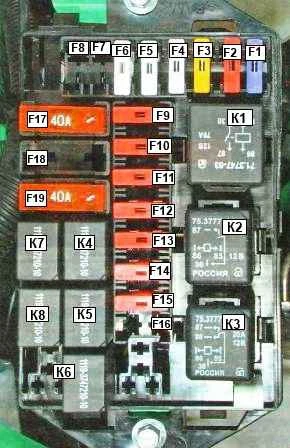

Монтажный блок в моторном отсеке
Рис. 8. Номера предохранителей и реле в монтажном блоке моторного отсека.

Назначение реле и предохранителей в монтажном блоке, расположенном в моторном отсеке

№ — А — Защищаемая цепь

  • F1 — 15 — Обмотка реле противотуманных фар.
  • F2 — 10 — Стоп-сигналы.
  • F3 — 20 — Обмотка реле звуковых сигналов.
  • F4 — 25 — Обмотка реле подогревателя топлива.
  • F5 — 25 — Догреватель охлаждающей жидкости.
  • F6 — 25 — Выключатель приборов и стартера.
  • F7 — 25 — Антиблокировочная система (ABS).
  • F8 — Резерв.
  • F9 — 10 — Ближний свет (левая фара).
  • F10 — 10 — Ближний свет (правая фара).
  • F11 — 10 — Дальний свет (левая фара).
  • F12 — 10 — Дальний свет (правая фара).
  • F13 — 10 — Лампы габаритов (левая сторона).
  • F14 — 10 — Лампы габаритов (правая сторона).
  • F15 — 10 — Лампы фонарей заднего хода.
  • F16 — Резерв.
  • F17 — 15 — Отопитель.
  • F18 — 25 — Антиблокировочная система (ABS).
  • F19 — Резерв.

Реле

  • K1 — Реле стартера.
  • K2 — Реле подогревателя топлива.
  • K3 — Реле возврата щёток в исходное положение.
  • K4 — Реле ближнего света фар.
  • K5 — Реле дальнего света фар.
  • K6 — Реле противотуманных фар.
  • K7 — Реле звуковых сигналов.
  • K8 — Реле блокировки стартера.

Для доступа к монтажному блоку в моторном отсеке:

Отжимаем фиксатор крышки в направлении стрелки.

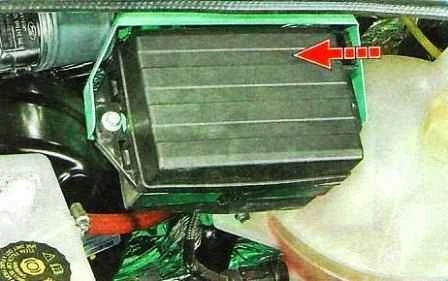

Фиксатор крышки блока в моторном отсеке
Рис. 9. Отжимаем фиксатор крышки.

Снимаем крышку.

Снятие крышки блока в моторном отсеке
Рис. 10. Снимаем крышку.

Прежде чем заменить перегоревший предохранитель, нужно выяснить причину перегорания предохранителя или реле.

Замена реле-прерывателя указателя поворотов

Потребуются инструменты: торцовая головка на 19, шлицевая и крестовая отвёртки.

Снимаем рулевое колесо.

Снятие рулевого колеса
Рис. 11. Снимаем рулевое колесо.

Снимаем левый подрулевой переключатель (статья — Замена подрулевых переключателей).

Левый подрулевой переключатель
Рис. 12. Снимаем левый подрулевой переключатель.

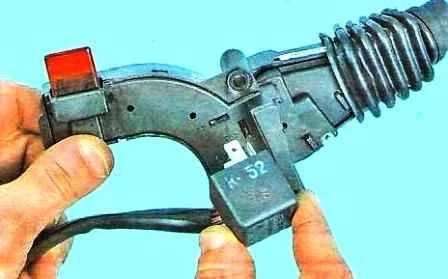

Извлекаем реле из основания переключателя, легко покачивая корпус реле из стороны в сторону.

Извлечение реле из основания переключателя
Рис. 13. Извлекаем реле из основания переключателя.

Устанавливаем реле и все детали в обратной последовательности.
