В статье рассмотрим замену ламп блок-фары, а также снятие и установку самой блок-фары.

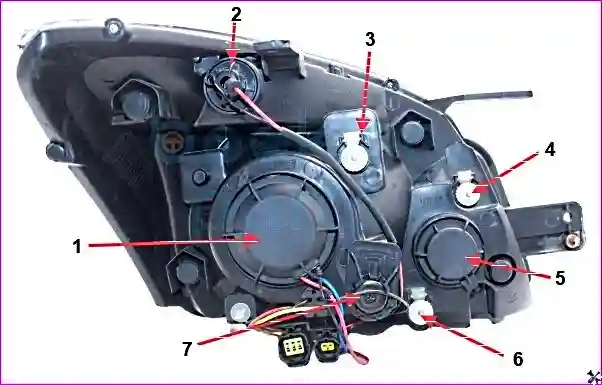

Замена ламп блок-фары
Замена лампы ближнего света
Подготавливаем автомобиль и устанавливаем его на смотровую канаву или подъемник
Выключаем зажигание

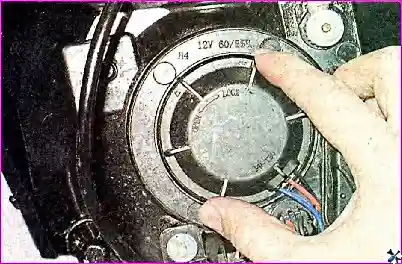

Поворачиваем против часовой стрелки и снимаем крышку

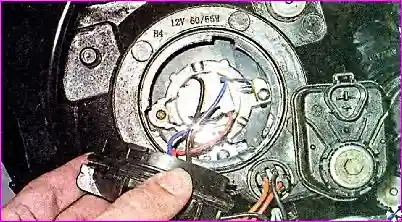

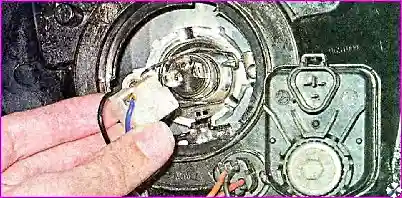

Потянув, отсоединяем от лампы колодку проводов

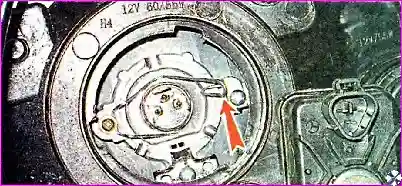

Нажимаем на пружинный держатель и выводим его из зацепления с фиксатором

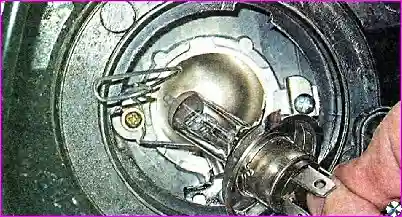

Извлекаем лампу
Устанавливаем новую лампу так, чтобы паз на цоколе совпал с выступом на корпусе фары. Присоединяем к лампе колодку проводов и надеваем крышку в обратной последовательности.
- Лампа ближнего света для Hover-H3 – H4 – 55 Вт – 2шт;
- Лампа ближнего света для Hover-H5 – H7 – 55 Вт – 2шт;
Замена лампы дальнего света
Подготавливаем автомобиль и устанавливаем его на смотровую канаву или подъемник
Выключаем зажигание

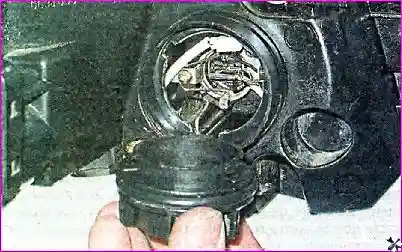

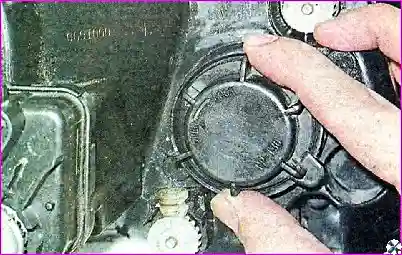

Поворачиваем против часовой стрелки и снимаем крышку

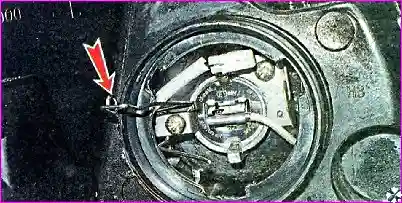

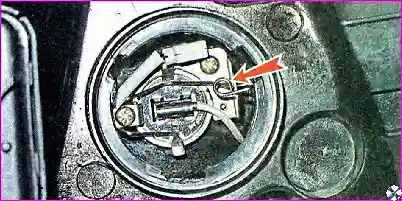

Нажимаем на пружинный держатель и выводим его из зацепления с фиксатором

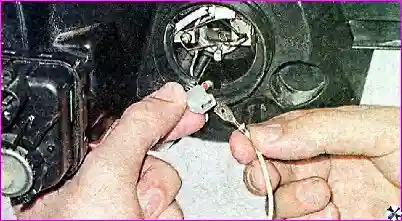

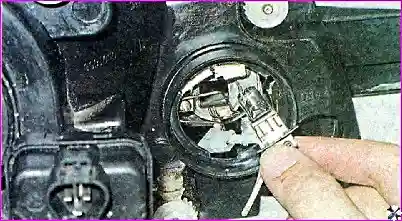

Извлекаем лампу и отсоединяем ее вывод от провода
Устанавливаем лампу в обратной последовательности
- Лампа дальнего света для Hover-H3 – H3 – 55 Вт – 2шт;
- Лампа дальнего света для Hover-H5 – H1 – 55 Вт – 2шт;
Замена лампы указателя поворота
Показываем замену лампы на Hover-H3, на Hover-H5 лампа расположена в блоке переднего противотуманного фонаря и указателя поворота. Лампа заменяется аналогично.
Подготавливаем автомобиль и устанавливаем его на смотровую канаву или подъемник
Выключаем зажигание

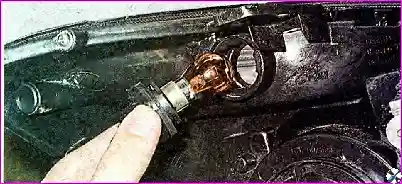

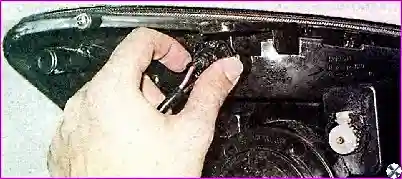

Поворачиваем против часовой стрелки и извлекаем патрон с лампой

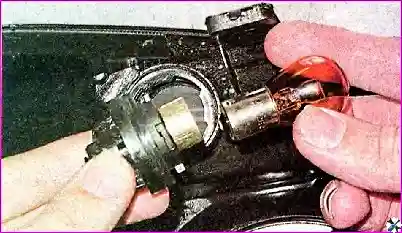

Утопив лампу, поворачиваем ее против часовой стрелки и извлекаем из патрона
Устанавливаем лампу в обратной последовательности
Лампа указателя поворота Hover-H3 – PY21W – 21 Вт. – 2 шт.
Замена лампы габаритного света
Подготавливаем автомобиль и устанавливаем его на смотровую канаву или подъемник
Выключаем зажигание

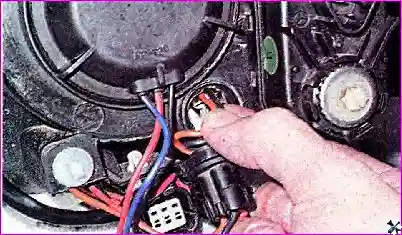

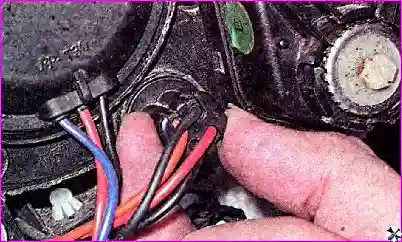

Поворачиваем против часовой стрелки и потянув за провода, извлекаем патрон с лампой

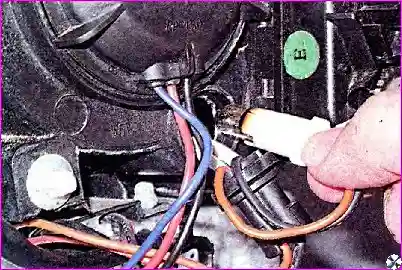

Потянув, извлекаем лампу из патрона
Устанавливаем лампу в обратной последовательности
Устанавливается лампа габаритного света W5W – 5 Вт. – 2 шт.
Снятие и установка блок-фары
Фару снимаем для замены или при ремонте
Подготавливаем автомобиль
Снимаем решетку радиатора

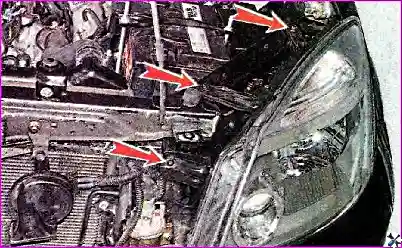

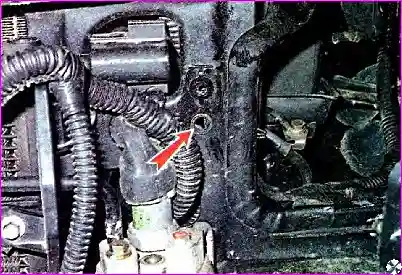

Ключом на 10 мм откручиваем три болта крепления

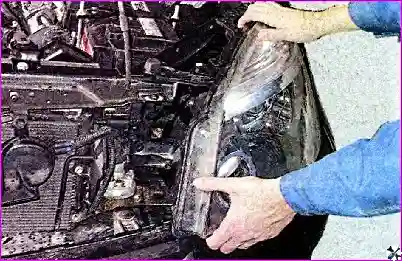

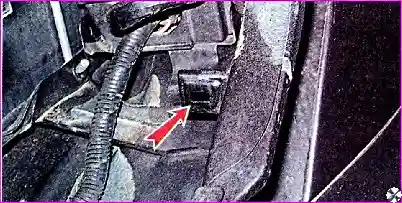

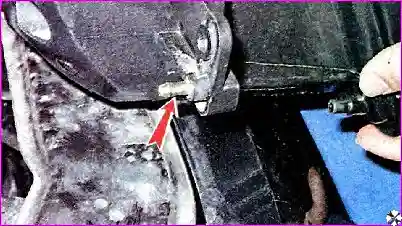

Выдвигаем фару вперед, выводя направляющие из отверстия кузова с внутренней и наружной сторон.

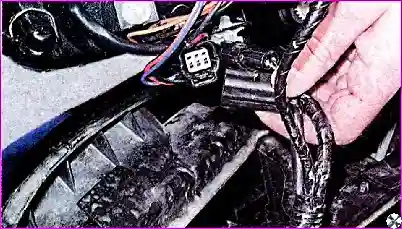

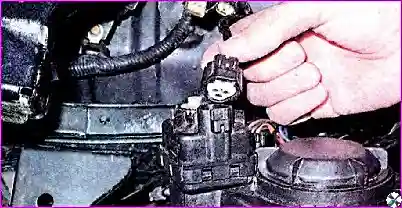

Освобождаем фиксатор и отсоединяем колодку жгута проводов от мотор-редуктора электрокорректора
Отсоединяем от блок-фары две колодки жгутов проводов и снимаем блок-фару
Устанавливаем блок-фару в обратном порядке
Замена мотор-редуктора электрокорректора фары
Откручиваем болты крепления и выдвигаем фару из кузова, как описано выше
Освобождаем фиксатор и отсоединяем колодку жгута проводов от мотор-редуктора

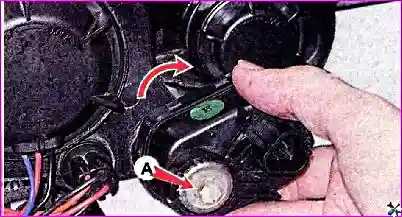

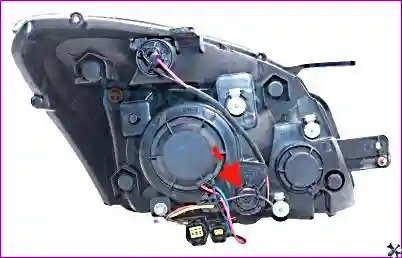

Поворачиваем электропривод по часовой стрелке, ключом на 10 мм или шлицевой отверткой вращаем регулировочный винт (А), отворачивая его от рассеивателя блок-фары.
Снимаем электропривод.
Устанавливаем электропривод в обратной последовательности и регулируем свет фар.
Регулировка света фар
Фары автомобиля должны быть отрегулированы так, чтобы дорога перед автомобилем была хорошо освещена, а включенный ближний свет не ослеплял водителей встречного транспорта.
Предварительно проверить регулировку света фар, можно установив автомобиль напротив вертикальной, ровной стены на расстоянии двух-трех метров и включив ближний свет. Верхние границы света фар должны быть четкими и находиться на одном уровне.
Регулировку фар удобно выполнять с помощью специального оптического прибора, но при необходимости свет фар можно отрегулировать самостоятельно.
Последовательность выполнения
Промываем и протираем блок-фары

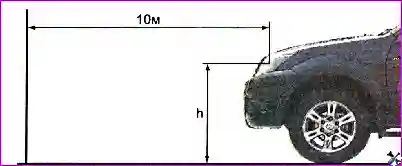

Устанавливаем полностью заправленный и укомплектованный автомобиль на ровной горизонтальной площадке перпендикулярно к выбранной вертикальной поверхности, так чтобы расстояние от нее до центра фары было 10 м. Можно установить перед автомобилем лист фанеры размером 2х1 м., при соблюдении тех же условий.
Проверяем давление в шинах и при необходимости доводим его до нормы
Устанавливаем регулятор электрокорректора фар в положение (0)
Усаживаем помощника на сиденье водителя (или укладываем груз), после чего энергично качаем автомобиль для самоустановки подвески.

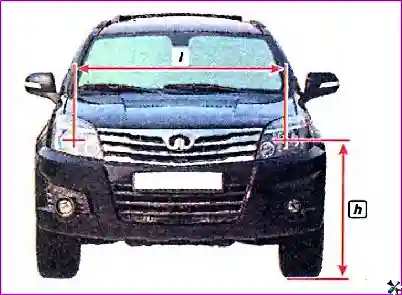

Измеряем расстояние h от поверхности площадки до центра лампы и расстояние I между лампами ближнего света

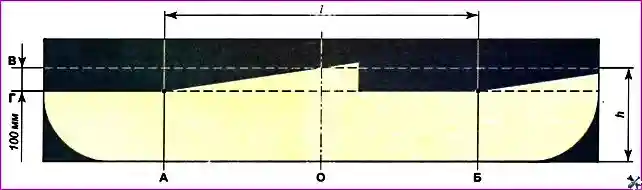

Размечаем экран согласно рисунку
Включаем ближний свет
Закрываем правую блок-фару листом картона
Замечание: Нельзя закрывать включенные блок-фары ветошью или другими предметами, затрудняющими доступ воздуха к колпаку фары более чем на три минуты, так как колпаки выполнены из пластмассы, которая при перегреве может деформироваться

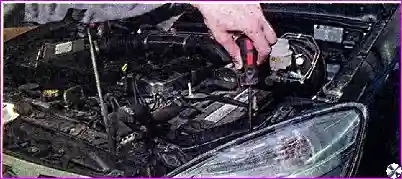

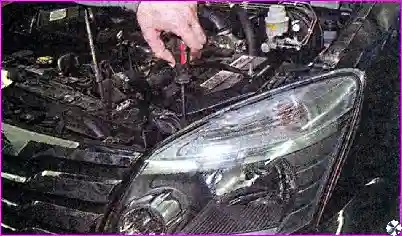

Вращая крестовой отверткой или шестигранным ключом на 6 мм регулировочный винт, совмещаем верхнюю горизонтальную границу света с линией (Г).
Затем крестовой отверткой или шестигранником на 6 мм, вращая второй регулировочный винт, совмещаем излом верхней границы света с вертикальной линией (А).
Открываем правую фару и закрываем листом картона левую. Аналогично регулируем ближний свет правой блок-фары. Если верхняя граница света нечеткая, то, возможно, неисправна лампа ближнего света или поврежден рассеиватель блок-фары. Помутнение рассеивателя можно устранить полировкой фар. Если отрегулировать свет не удается, проверьте установку блок-фары и лампы в ней. Возможно неисправна сама блок-фара.
