Разборка автоматической коробки передач DPO

Общие указания перед разборкой

Перед разборкой нужно очистить наружную поверхность коробки очистителем или растворителем.

Очищать снятые детали нужно растворителем и высушивать сжатым воздухом.

При разборке нужно проверять состояние деталей на отсутствие износа и повреждений.

Для разделения частей картера нужно использовать только пластиковые молотки.

Нельзя использовать ветошь при разборке: волокна ветоши могут забить каналы для жидкости.

Некоторые детали похожи друг на друга, поэтому при разборке расположите их так, чтобы не перепутать.

Если сцепление или тормозная лента подгорели или ухудшилось качество жидкости в коробке, то нужно обязательно очищать блок клапанов.

Устанавливаем коробку передач на специальный стенд или верстак.

Разборка коробки передач

Снятие картера сцепления и насоса

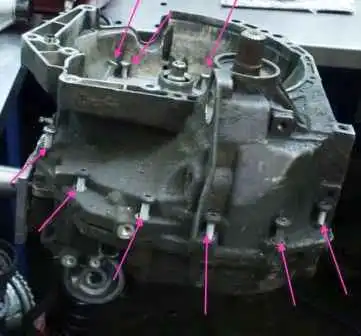

Откручиваем болты крепления картера сцепления к картеру коробки (рис. 1).

Разборка автоматической коробки передач
Откручиваем болты крепления картера сцепления к картеру коробки.

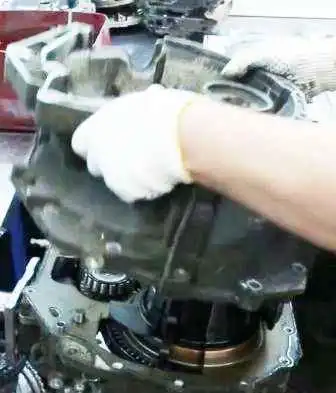

Разъединяем картер коробки (рис. 2).

Разборка автоматической коробки передач
Разъединяем картер коробки передач.

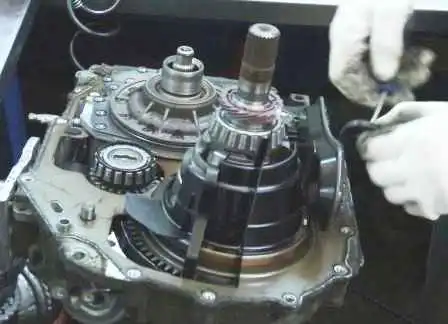

Снимаем магнит с фильтра АКП (рис. 3).

Разборка автоматической коробки передач
Снимаем магнит с фильтра АКП.

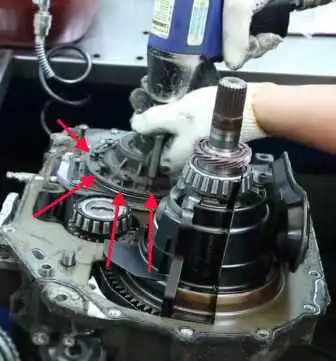

Откручиваем насос (рис. 4).

Разборка автоматической коробки передач
Откручиваем насос.

Вынимаем насос и отделяем с него фильтр (рис. 5).

Разборка автоматической коробки передач
Вынимаем насос и отделяем с него фильтр.

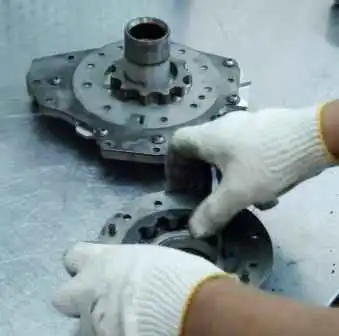

Разбираем насос, запоминая положение деталей, и определяем их износ (рис. 6).

Разборка автоматической коробки передач
Разбираем насос, запоминая положение деталей, и определяем их износ.

Снимаем прокладку картера коробки передач (рис. 7).

Разборка автоматической коробки передач
Снимаем прокладку картера коробки передач.

Снятие дифференциала и тормозной ленты

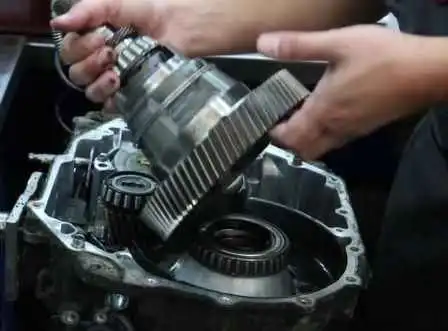

Вынимаем дифференциал (рис. 8).

Разборка автоматической коробки передач
Вынимаем дифференциал.

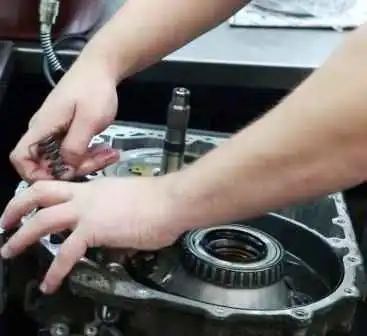

Вынимаем рычаг парковки (собачку паркинга) (рис. 9).

Разборка автоматической коробки передач
Вынимаем рычаг парковки (собачку паркинга).

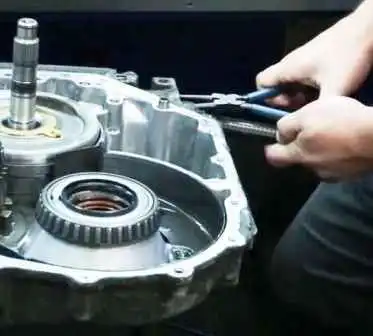

С помощью тонких щипцов извлекаем сервопоршень ленточного тормоза (рис. 10).

Разборка автоматической коробки передач
С помощью тонких щипцов извлекаем сервопоршень ленточного тормоза.

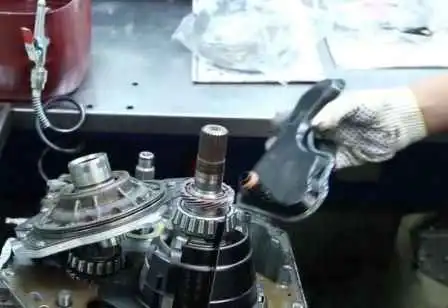

Вынимаем ленту тормоза первой и второй передачи (рис. 11).

Разборка автоматической коробки передач
Вынимаем ленту тормоза первой и второй передачи.

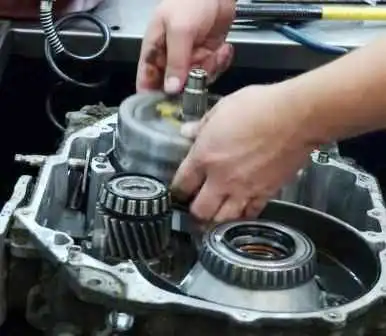

Извлекаем барабан первой и второй передачи (рис. 12).

Разборка автоматической коробки передач
Извлекаем барабан первой и второй передачи.

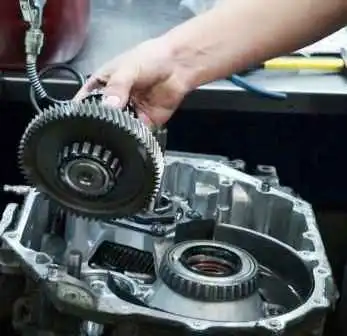

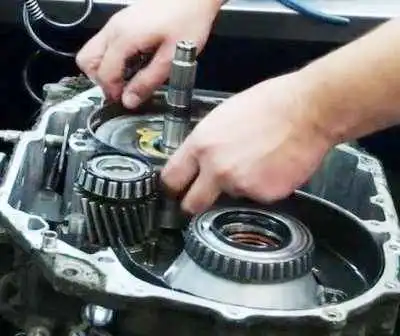

Извлекаем вторичный вал (паразитную шестерню) (рис. 13).

Разборка автоматической коробки передач
Извлекаем вторичный вал (паразитную шестерню).

Снятие поддона и гидроблока

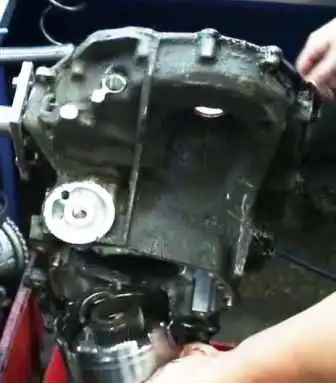

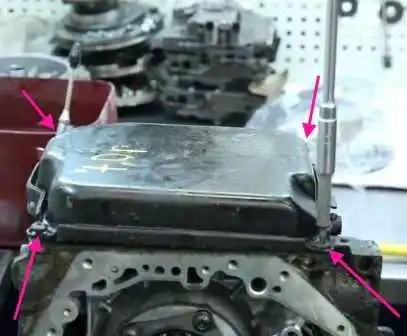

Переворачиваем коробку и откручиваем винты крепления поддона гидроблока (рис. 14).

Разборка автоматической коробки передач
Переворачиваем коробку и откручиваем винты крепления поддона гидроблока.

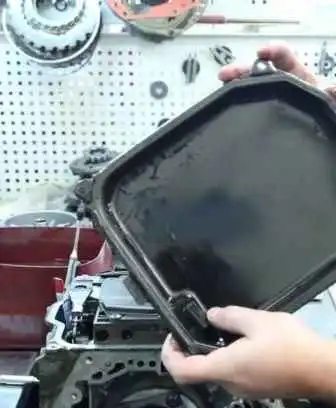

Снимаем поддон гидроблока и осматриваем магниты на наличие стружки (рис. 15).

Разборка автоматической коробки передач
Снимаем поддон гидроблока и осматриваем магниты на наличие стружки.

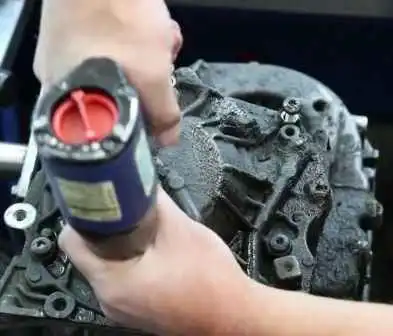

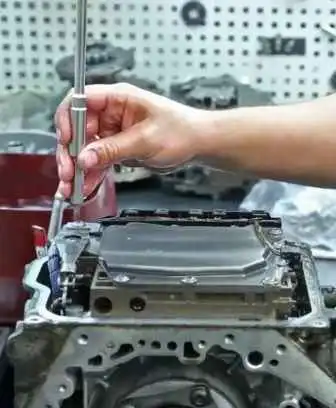

Откручиваем винты крепления гидроблока (рис. 16).

Разборка автоматической коробки передач
Откручиваем винты крепления гидроблока.

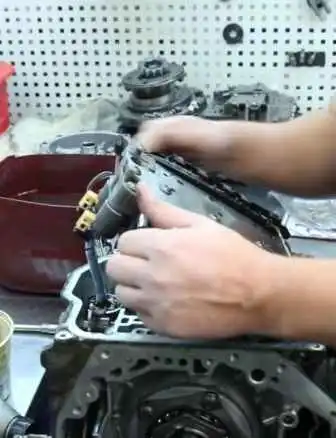

Снимаем пластину гидроблока, сам гидроблок (рис. 17) и уплотнительные прокладки.

Разборка автоматической коробки передач
Снимаем пластину гидроблока, сам гидроблок и уплотнительные прокладки.

Анализ частиц износа в поддоне

Исследуйте все посторонние включения и частицы, найденные в поддоне и на магните, чтобы определить состояние деталей коробки передач.

Наличие частиц износа сцепления свидетельствует об износе пластины привода или тормозных лент.

Стальные частицы на магните свидетельствуют об износе подшипников, шестерён или пластины привода.

Наличие алюминиевых частиц свидетельствует об износе втулок или картера коробки передач.

При наличии большого количества посторонних включений и частиц замените преобразователь крутящего момента и тщательно проверьте состояние деталей коробки передач.

Снятие задней крышки и валов

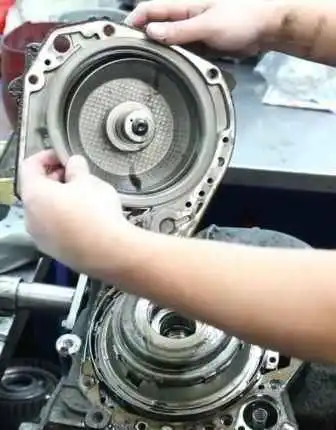

Откручиваем заднюю крышку коробки передач (рис. 18).

Разборка автоматической коробки передач
Откручиваем заднюю крышку коробки передач.

Вынимаем поршень четвёртой передачи (рис. 19).

Разборка автоматической коробки передач
Вынимаем поршень четвёртой передачи.

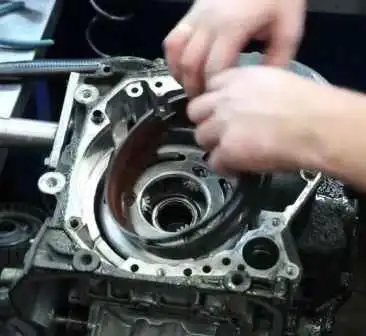

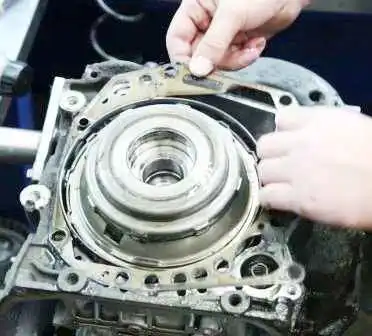

Снимаем прокладку задней крышки (рис. 20).

Разборка автоматической коробки передач
Снимаем прокладку задней крышки.

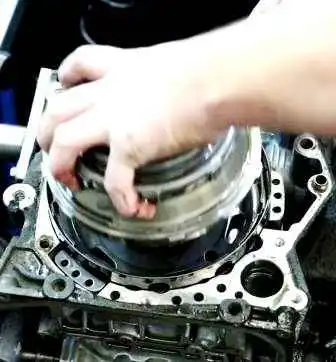

Извлекаем первичный вал (рис. 21).

Разборка автоматической коробки передач
Извлекаем первичный вал.

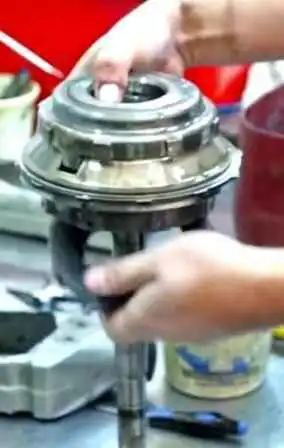

Вынимаем пакет фрикционов второй, третьей и четвёртой передачи (рис. 22).

Разборка автоматической коробки передач
Вынимаем пакет фрикционов второй, третьей и четвёртой передачи.

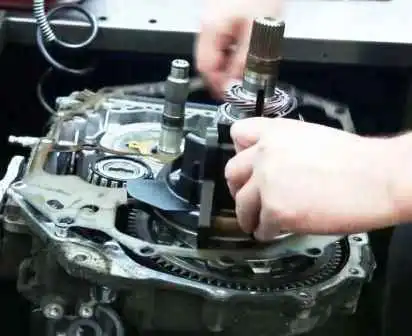

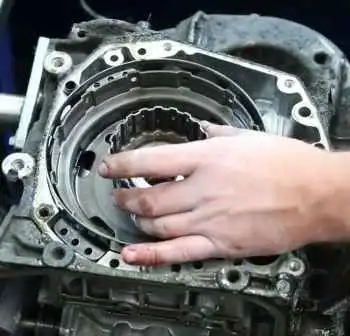

Извлекаем малую солнечную шестерню и одностороннее сцепление (хап) (рис. 23).

Разборка автоматической коробки передач
Извлекаем малую солнечную шестерню и одностороннее сцепление (хап).

Вынимаем пакет фрикционов четвёртой передачи (рис. 24).

Разборка автоматической коробки передач
Вынимаем пакет фрикционов четвёртой передачи.

Извлечение сервопоршня и тормозной ленты задней передачи

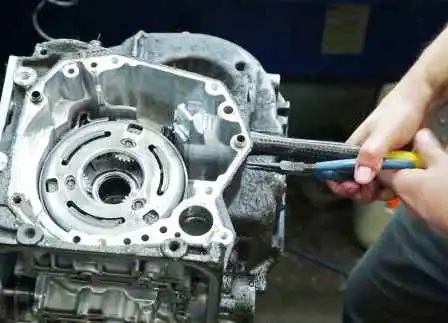

Далее нам нужно извлечь сервопоршень задней передачи. Для этого упираемся деревянной ручкой молотка в сервопоршень и щипцами сжимаем стопорное кольцо (рис. 25).

Разборка автоматической коробки передач
Упираемся деревянной ручкой молотка в сервопоршень и щипцами сжимаем стопорное кольцо.

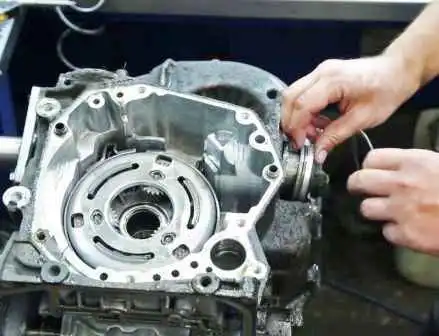

Извлекаем сервопоршень из корпуса КПП (рис. 26).

Разборка автоматической коробки передач
Извлекаем сервопоршень из корпуса КПП.

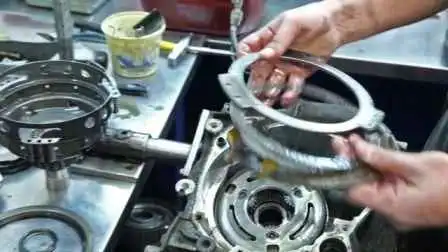

Извлекаем тормозную ленту задней передачи (рис. 27).

Разборка автоматической коробки передач
Извлекаем тормозную ленту задней передачи.

Вынимаем барабан с планетарным блоком (рис. 28).

Разборка автоматической коробки передач
Вынимаем барабан с планетарным блоком.

После этого все детали промываются и дефектируются. Сборку коробки передач рассмотрим в следующей статье.

Полезные советы

Если пластина привода или тормозная лента заменены новыми, перед установкой пропитайте новую деталь в жидкости для автоматической коробки передач в течение по крайней мере двух часов.

Перед сборкой смажьте жидкостью для автоматической коробки передач все масляные уплотнительные кольца, вращающиеся детали, уплотнительные кольца круглого сечения и подвижные детали.

Все уплотнительные кольца круглого сечения, масляные уплотнительные кольца и прокладки должны быть заменены на новые.

При повторной сборке используйте технический вазелин, но не смазывайте консистентной смазкой.

Когда необходимо заменить втулку, замените деталь (узел), содержащую ту же втулку.

После нанесения герметика сборку необходимо произвести в течение 10 минут и выдержать 30 минут перед заполнением жидкостью для автоматической коробки передач.

Применяемые материалы и инструменты

  • Очиститель или растворитель — для очистки наружной поверхности коробки и снятых деталей.
  • Сжатый воздух — для сушки деталей после промывки.
  • Пластиковые молотки — для разделения частей картера (применение металлических молотков не допускается).
  • Тонкие щипцы — для извлечения сервопоршня ленточного тормоза и сжатия стопорного кольца.
  • Деревянная ручка молотка — в качестве упора при извлечении сервопоршня задней передачи.
  • Жидкость для автоматической коробки передач — для пропитки новых фрикционных деталей и смазки уплотнений перед сборкой.
  • Технический вазелин — для смазки при повторной сборке (консистентная смазка не применяется).
  • Герметик — для уплотнения стыков при сборке.
  • Новые уплотнительные кольца круглого сечения, масляные уплотнительные кольца и прокладки — обязательная замена при сборке.
  • Стенд или верстак — для установки коробки передач при разборке.
