Общее устройство кузова
Кузов автомобиля Рено Меган 2 — несущей конструкции, типа четырехдверный седан, пятидверный хэтчбек или пятидверный универсал. Кузов состоит из каркаса и навесных узлов.
Каркас кузова включает основание, боковины, крышу и другие детали, соединенные электросваркой (точечной, шовной и дуговой), и представляет собой неразборную конструкцию, обладающую достаточной жесткостью и способную нести на себе все агрегаты автомобиля, навесные узлы кузова, узлы и детали интерьера.
Навесные узлы
К навесным узлам относятся боковые двери, капот, крышка багажника или дверь задка (на автомобилях с кузовом универсал или хэтчбек), передние крылья, бамперы.
- Двери, капот и крышка багажника (дверь задка) закреплены на кузове петлями.
- Передние крылья крепятся болтами.
- Передний и задний бамперы пластмассовые, окрашены в цвет кузова, крепятся самонарезающими винтами и пластмассовыми фиксаторами.
- Бамперы снабжены металлическими энергопоглощающими усилителями. Под бамперами установлены полимерные энергопоглощающие элементы.
- Облицовка радиатора несъемная, является частью бампера.
Стекла
- Ветровое стекло трехслойное, типа триплекс.
- Стекла боковых дверей, боковин, а также заднее стекло (стекло двери задка) закаленные.
- Ветровое и заднее стекла (стекло двери задка), стекла боковин вклеены в соответствующие проемы кузова.
Сиденья
- Передние сиденья раздельные, с механической регулировкой угла наклона спинки и механизмами перемещения в продольном направлении.
- Переднее сиденье водителя оснащено механизмом изменения высоты передней и задней частей подушки.
- Спинки передних сидений могут быть установлены в удобное для отдыха положение.
- Подголовники сидений легкосъемные, регулируемые по высоте, установлены на спинках всех сидений (на спинке заднего сиденья установлены три подголовника).
- Заднее сиденье автомобиля с цельной подушкой и спинкой, разделенной откидным подлокотником на две части (в зависимости от комплектации).
- За подлокотником предусмотрен люк, закрываемый крышкой, после откидывания которой появляется возможность перевозить в багажнике длинномерные предметы, частично пропустив их в салон.
Система безопасности
- Передние и задние ремни безопасности инерционные диагональные.
- В целях повышения пассивной безопасности автомобиль оборудован системой SRS. В эту систему входят подушки безопасности и преднатяжители передних ремней безопасности, которые срабатывают в момент аварии при значительных скоростях движения автомобиля.
Оборудование салона
- В салоне автомобиля установлены прикуриватель, передняя и задняя пепельницы (в зависимости от комплектации), противосолнечные козырьки, система отопления, кондиционирования и вентиляции, зеркало заднего вида, поручни.
- Под сиденьем водителя предусмотрено крепление для огнетушителя, а под сиденьем пассажира — для аптечки.
- Объем, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления системой отопления, кондиционирования и вентиляции, а также рукоятками для регулировки сопел на панели приборов.
- Автомобиль оборудован передней и задней проушинами для буксировки, электроблокировкой замков дверей, электроприводом замка багажника (двери задка), электрообогреваемыми передними сиденьями.
- В кузове предусмотрена вытяжная вентиляция через дефлекторы с клапанами, установленными в задней части кузова за задним бампером.
Рекомендации по уходу за кузовом:
- На время длительной стоянки автомобиля не накрывайте кузов чехлом из плотного материала. Намокший под дождем чехол создает при нагреве на солнце паровую баню, и лакокрасочное покрытие кузова под ним может отслоиться и вспучиться. Кроме того, под порывами ветра чехол перемещается и истирает краску на выступающих частях кузова.
- Не кладите на кузов предметы из резины. Через некоторое время резина оставит на покрытии (особенно светлом) несмываемые пятна.
- После мойки обязательно вынимайте резиновые коврики и сушите салон. Влага под ковриками — главная причина появления коррозии пола.
Зазоры кузова
При ремонте кузова и замене деталей кузова необходимо знать размеры зазоров сопрягаемых деталей.
Передняя часть автомобиля
| Сопрягаемые детали | Допустимый зазор, мм |
|---|---|
| Передняя дверь — крыша | 22,7 ± 1,6 |
| Переднее крыло — передняя стойка кузова | 2,5 ± 1,3 |
| Капот — переднее крыло | 2,0 ± 1,9 |
| Капот — передняя блок-фара | 2,0 ± 1,4 |
| Передний бампер — передняя блок-фара | 1,5 ± 1,3 |
| Капот — передний бампер | 3,5 ± 1,1 |
| Передняя блок-фара — переднее крыло | 3,5 ± 1,1 |
| Передняя дверь — переднее крыло | 4,0 ± 1,2 |
| Переднее крыло — порог двери | 3,0 ± 1,3 |
| Передняя дверь — порог передней двери | 4,2 ± 1,4 |
| Передняя дверь — задняя дверь (зазор сверху) | 4,2 ± 1,2 |
Задняя часть автомобиля с кузовом хэтчбек
| Сопрягаемые детали | Допустимый зазор, мм |
|---|---|
| Крыша — дверь задка | 5,1 ± 0,9 |
| Дверь задка — заднее крыло (зазор сверху) | 4,5 ± 1,9 |
| Люк топливного бака — заднее крыло | 2,5 ± 0,9 |
| Задняя дверь — крыша | 22,7 ± 1,6 |
| Задняя дверь — заднее крыло | 4,0 ± 1,2 |
| Задний фонарь — задний бампер | 1,5 ± 1,4 |
| Задний фонарь — дверь задка (зазор снизу) | 4,5 ± 2,1 |
| Дверь задка — задний бампер | 5,0 ± 1,9 |
| Задний фонарь — дверь задка (зазор сверху) | 4,5 ± 1,7 |
| Дверь задка — заднее крыло (зазор снизу) | 4,5 ± 1,9 |

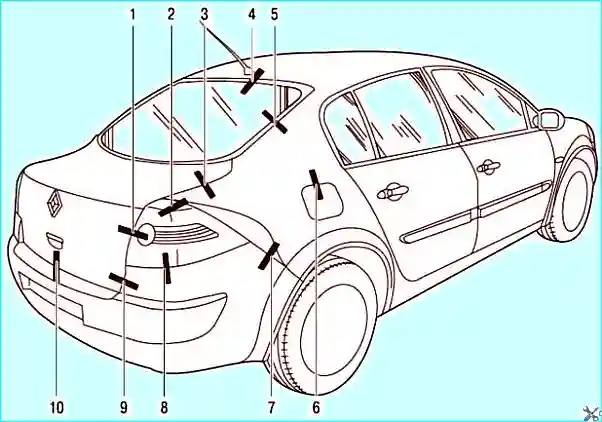

Задняя часть автомобиля с кузовом седан
| Сопрягаемые детали | Допустимый зазор, мм |
|---|---|
| Задний фонарь — крышка багажника | 4,0 ± 2,0 |
| Задний фонарь — крышка багажника | 1,5 ± 0,9 |
| Крышка багажника — заднее крыло | 4,0 ± 1,5 |
| Заднее стекло — крыша | 5,0 ± 0,5 |
| Заднее стекло — заднее крыло | 3,0 ± 1,9 |
| Заднее крыло — люк топливного бака | 2,5 ± 0,0 |
| Заднее крыло — задний бампер | 0,5 ± 0,9 |
| Задний бампер — задний фонарь | 1,5 ± 1,4 |
| Задний бампер — крышка багажника (зазор сбоку) | 4,0 ± 2,0 |
| Задний бампер — крышка багажника (зазор снизу) | 6,0 ± 2,5 |
Задняя часть автомобиля с кузовом универсал
| Сопрягаемые детали | Допустимый зазор, мм |
|---|---|
| Дверь задка — задний бампер (зазор сбоку) | 4,5 ± 1,8 |
| Дверь задка — задняя стойка кузова | 4,5 ± 2,0 |
| Задняя стойка кузова — неподвижное боковое стекло | 3,0 ± 1,0 |
| Неподвижное боковое стекло — заднее крыло | 3,0 ± 1,0 |
| Заднее крыло — люк топливного бака | 2,5 ± 1,0 |
| Задняя дверь — заднее крыло | 4,0 ± 1,3 |
| Задняя дверь — порог задней двери | 4,5 ± 2,0 |
| Задний бампер — задний фонарь | 1,5 ± 1,5 |
| Задний фонарь — заднее крыло | 1,5 ± 1,0 |
| Дверь задка — задний бампер (зазор снизу) | 4,5 ± 1,8 |
Контрольные размеры основания кузова
| Обозначение | Размер, мм |
|---|---|
| B-G1 | B1 – G |
| G1 – C | G – C1 |
| G1 – H | 1391 |
| G – H1 | 1401 |
| G – B1 | G1 – B |
| G – D1 | G1 – D |
| H – H1 | 968 |
| J – J1 | 1102 |
Примечание: при регулировке зазоров используйте данные таблиц. Допустимые отклонения указаны в миллиметрах. Для точной регулировки рекомендуется использовать щупы и измерительный инструмент.
