Снятие и установка каталитического нейтрализатора (двигатель F4R)
Предварительная операция: для снятия предварительного каталитического нейтрализатора снимите двигатель.

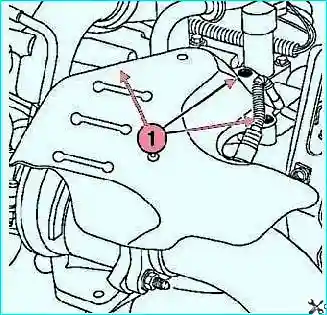

Открутите болты крепления и снимите тепловой экран (рис. 1).
Последовательность снятия:
- Отсоедините колодки проводов от кислородных датчиков.
- Снимите кронштейн верхнего крепления и верхний подкос.
- Снимите кронштейн крепления подкоса каталитического нейтрализатора на коробке передач.

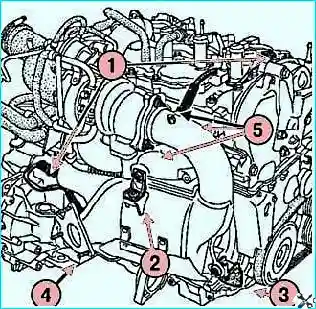

1 — кислородные датчики; 2 — кронштейн верхнего крепления; 3 — верхний подкос;
4 — кронштейн крепления подкоса; 5 — гайки крепления каталитического нейтрализатора
Открутите гайки крепления каталитического нейтрализатора на турбокомпрессоре и снимите каталитический нейтрализатор (рис. 2). Снимите на верстаке кислородные датчики.
Обязательной замене подлежат: уплотнительные прокладки фланца выпускной трубы и турбокомпрессора.
Установка
Установите кислородные датчики.
Порядок затяжки:
- Заверните до касания в указанном порядке:
- болты крепления кронштейна верхнего крепления;
- гайки крепления каталитического нейтрализатора на турбокомпрессоре;
- болт крепления каталитического нейтрализатора на верхнем подкосе.
- Затяните в указанном порядке требуемым моментом.
Моменты затяжки:
- болт крепления каталитического нейтрализатора к верхнему подкосу — 8,5 Н·м;
- болты крепления верхней лапки к выпускному коллектору — 8,5 Н·м;
- болты крепления верхней лапки к предварительному каталитическому нейтрализатору — 8,5 Н·м;
- гайки крепления каталитического нейтрализатора к турбокомпрессору — 40 Н·м;
- кислородные датчики — 34 Н·м;
- шпильки крепления фланца выпускного трубопровода — 8,5 Н·м;
- болт крепления верхнего подкоса к двигателю — 38 Н·м.
Установка производится в порядке, обратном снятию.
Дополнительная информация: более подробно смотрите статью Замена глушителей и труб Рено-Меган-2.
Снятие и установка каталитического нейтрализатора (двигатели K4J, K4M)
Меры предосторожности:
- Установите автомобиль на двухстоечный подъемник.
- Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
- Снимите защиту поддона картера двигателя.
- Снимите нижний кислородный датчик.
Разрежьте выпускной трубопровод.

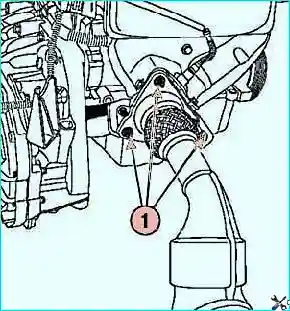

Открутите гайки крепления фланца выпускного трубопровода и снимите каталитический нейтрализатор (рис. 3).
Установка
Важные требования:
- Не используйте бывшую в употреблении муфту.
- В собранном виде болт и гайка муфты не должны прикасаться к днищу кузова.
- Поврежденный тепловой экран подлежит обязательной замене.
- Обязательно замените прокладку фланца выпускного трубопровода и все отсоединенные пластмассовые впускные воздухопроводы.
Последовательность установки:
- Установите нижний кислородный датчик.
- Затяните кислородный датчик с помощью приспособления (Mot1495-01) моментом 45 Н·м.
- При необходимости затяните шпильки крепления фланца выпускного трубопровода моментом 7 Н·м.
- Установите каталитический нейтрализатор и муфту.
- Затяните гайки крепления фланца выпускного трубопровода моментом 21 Н·м.
- Затяните муфту, разгрузив выпускной трубопровод, чтобы выровнять его.
- Подключите кислородный датчик.
Проверка после установки:
- Убедитесь в наличии и надежном креплении всех тепловых экранов выпускной системы.
- Убедитесь, что выпускной трубопровод не соприкасается с днищем кузова.
Установите защиту поддона картера двигателя. Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
Дополнительная информация: более подробно смотрите статью Замена глушителей и труб Рено-Меган-2.
Снятие и установка дополнительного глушителя (все двигатели)
Меры предосторожности: установите автомобиль на подъемник. Снимите защиту поддона картера двигателя.
Разрежьте выпускной трубопровод.

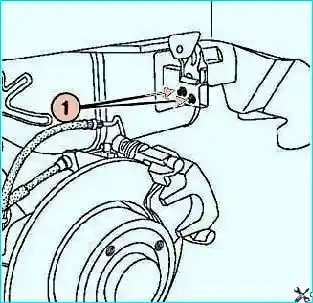

Открутите болты крепления дополнительного глушителя к кронштейну подушки и снимите дополнительный глушитель (рис. 4).
Примечание: если подушки подвески повреждены, отметьте положение кронштейна на кузове, затем замените подушку подвески в сборе с кронштейном.
Установка
Отрежьте по размеру трубу нового дополнительного глушителя. Установите дополнительный глушитель и муфту.
Моменты затяжки:
- болты крепления кронштейна подушки подвески к дополнительному глушителю — 8 Н·м;
- болты крепления кронштейна подушки подвески к кузову — 21 Н·м.
Затяните муфту, разгружая выпускной трубопровод, чтобы выровнять его.
Проверка после установки:
- Убедитесь в наличии и надежном креплении всех тепловых экранов выпускного трубопровода.
- Убедитесь, что выпускной трубопровод не соприкасается с днищем кузова.
Дополнительная информация: более подробно смотрите статью Замена глушителей и труб Рено-Меган-2.
Снятие и установка основного глушителя (все двигатели)
Меры предосторожности: установите автомобиль на двухстоечный подъемник.
Разрежьте выпускной трубопровод.

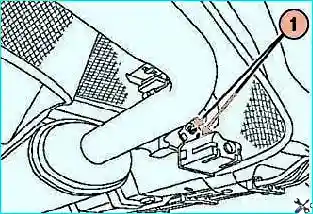

Открутите болты крепления основного глушителя к кронштейну подушки подвески и снимите основной глушитель (рис. 5).
Установка
Установите основной глушитель и муфту.
Моменты затяжки:
- болты крепления кронштейна подушки подвески к глушителю — 8 Н·м;
- болты крепления кронштейна подушки подвески к кузову — 21 Н·м.
Затяните муфту, разгружая выпускной трубопровод, чтобы выровнять его.
Проверка после установки:
- Убедитесь в наличии и надежном креплении всех тепловых экранов выпускного трубопровода.
- Убедитесь, что выпускной трубопровод не соприкасается с днищем кузова.
Дополнительная информация: более подробно смотрите статью Замена глушителей и труб Рено-Меган-2.
