Двигатели, устанавливаемые на автомобили Рено Меган 2, оборудованы электронной системой управления двигателем с распределенным впрыском топлива.
Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.
Управляющим устройством в системе является электронный блок управления (ЭБУ).
На основе информации, полученной от датчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания.
Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфтой включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.
При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.
Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ.
Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала).
Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива – уменьшается.
Ниже представлены схемы систем управления двигателями.

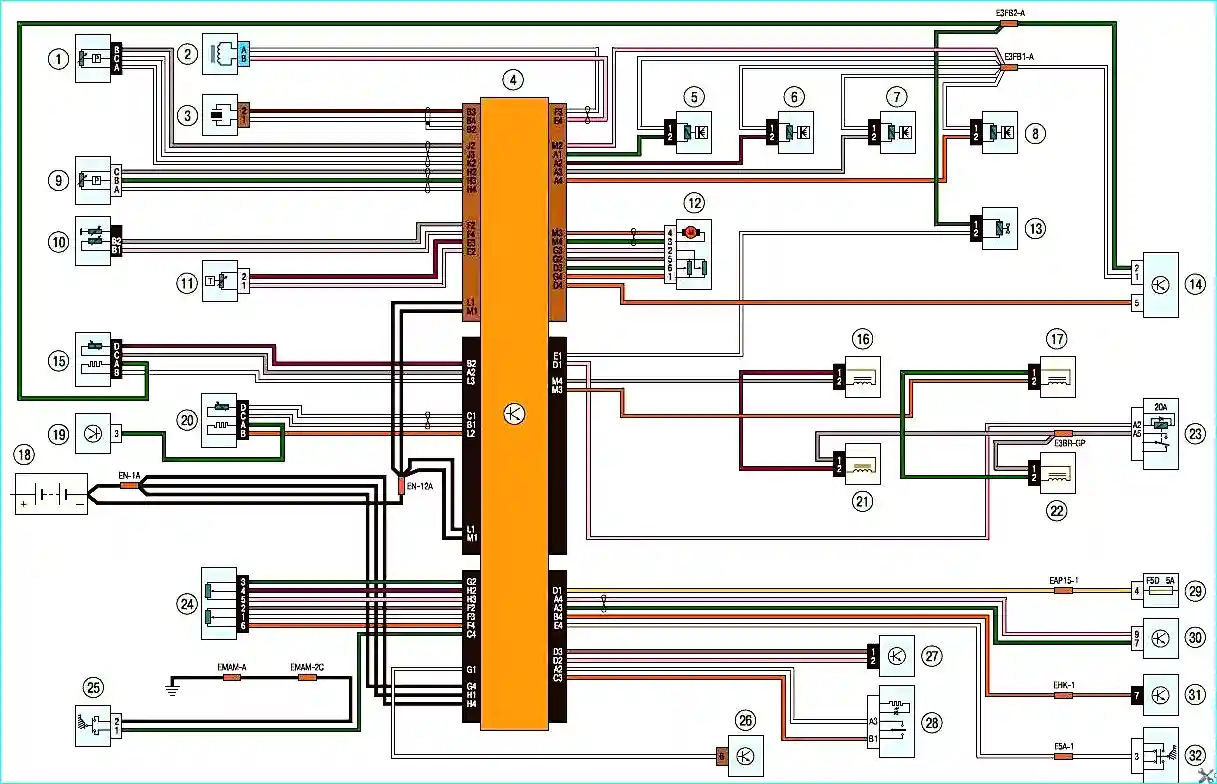

Рис. 1. Система управления двигателем K4J и K4M: 1 — датчик давления хладагента; 2 — датчик положения коленчатого вала; 3 — датчик детонации; 4 — электронный блок управления двигателем; 5, 6, 7, 8 — форсунка; 9 — датчик абсолютного давления в ресивере; 10 — датчик температуры охлаждающей жидкости; 11 — датчик температуры всасываемого воздуха; 12 — дроссельный узел; 13 — адсорбер системы улавливания паров топлива; 14, 19, 26, 29, 30 — монтажный блок в моторном отсеке; 15 — диагностический датчик концентрации кислорода; 16, 17, 21, 22 — катушка зажигания; 18 — аккумуляторная батарея; 20 — управляющий датчик концентрации кислорода; 23 — реле топливного модуля; 24 — датчик положения дроссельной заслонки; 25 — датчик начала хода педали сцепления; 27 — подрулевые переключатели; 28 — выключатель ограничителя регулятора скорости движения; 31 — диагностический разъем; 32 — выключатель стоп-сигнала
Схема системы управления двигателем K4J и K4M на рисунке 1.

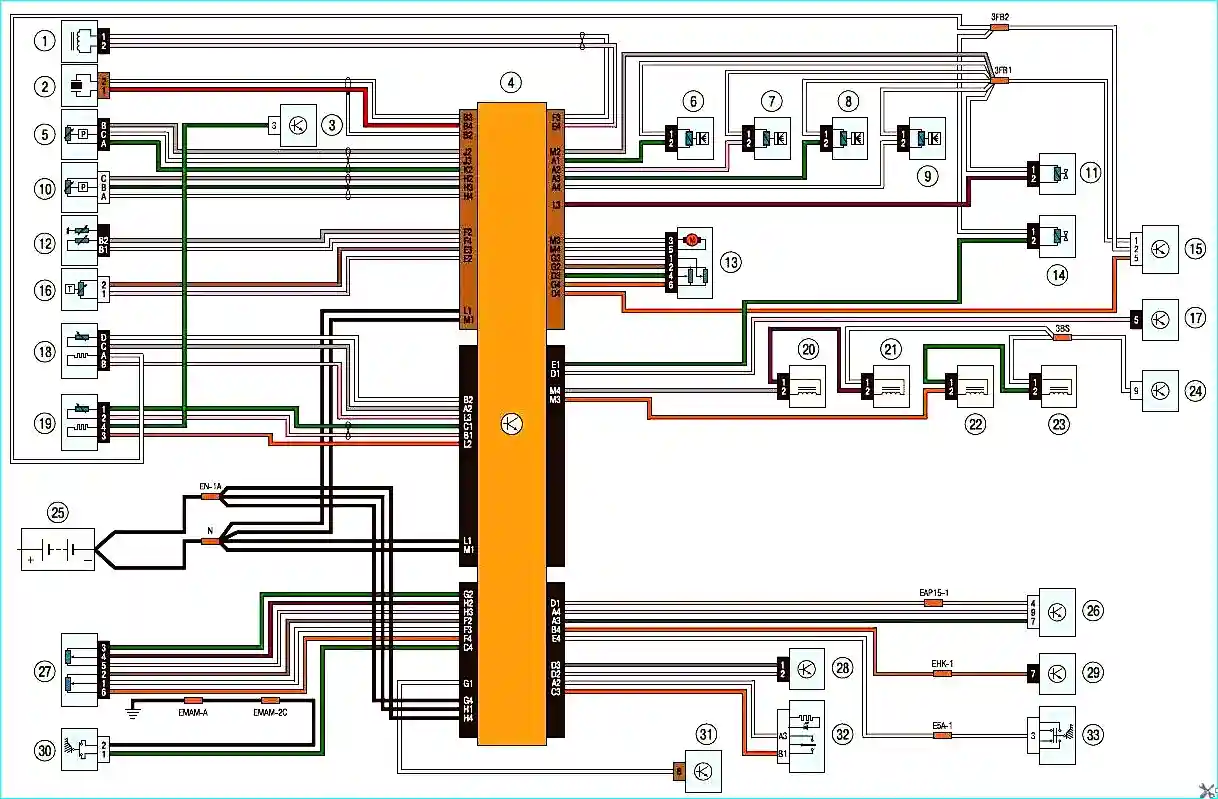

Рис. 2. Система управления двигателем F4R: 1 — датчик положения коленчатого вала; 2 — датчик детонации; 3, 15, 17, 24, 26, 31 — монтажный блок в моторном отсеке; 4 — электронный блок управления двигателем; 5 — датчик давления хладагента; 6, 7, 8, 9 — форсунка; 10 — датчик абсолютного давления в ресивере; 11 — распределительный вал с системой изменения фаз; 12 — датчик температуры охлаждающей жидкости; 13 — дроссельный узел; 14 — адсорбер системы улавливания паров топлива; 16 — датчик температуры всасываемого воздуха; 18 — диагностический датчик концентрации кислорода; 19 — управляющий датчик концентрации кислорода; 20, 21, 22, 23 — катушка зажигания; 25 — аккумуляторная батарея; 27 — датчик положения дроссельной заслонки; 28 — подрулевые переключатели; 29 — диагностический разъем; 30 — датчик начала хода педали сцепления; 32 — выключатель ограничителя регулятора скорости движения; 33 — выключатель стоп-сигнала
Схема системы управления двигателем F4R на рисунке 2.

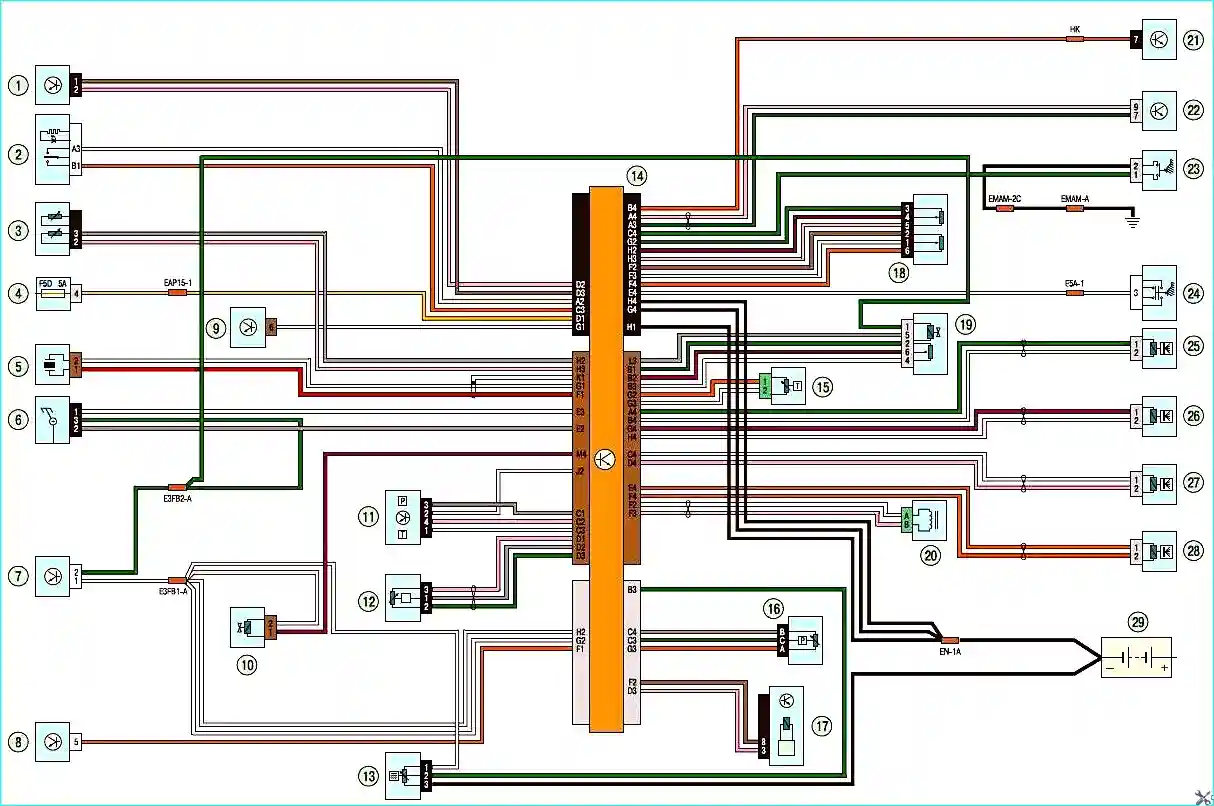

Рис. 3. Система управления двигателем K9K: 1 — подрулевые переключатели; 2 — выключатель ограничителя регулятора скорости движения; 3 — датчик температуры охлаждающей жидкости; 4, 7, 8, 9, 22 — монтажный блок в моторном отсеке; 5 — датчик детонации; 6 — датчик положения распределительного вала; 10 — устройство регулируемой подачи топлива; 11 — датчик атмосферного давления/температуры воздуха; 12 — датчик давления в топливной рампе; 13 — датчик наличия воды в дизельном топливе; 14 — электронный блок управления двигателем; 15 — датчик температуры топлива; 16 — датчик давления хладагента; 17 — блок предварительного и последующего подогрева; 18 — датчик положения дроссельной заслонки; 19 — электромагнитный клапан рециркуляции отработавших газов; 20 — датчик положения коленчатого вала; 21 — диагностический разъем; 23 — датчик начала хода педали сцепления; 24 — выключатель стоп-сигнала; 25, 26, 27, 28 — форсунка; 29 — аккумуляторная батарея
Схема системы управления двигателем K9K на рисунке 3.
