Балку задней подвески снимаем в случае ее деформации или при снятии всей задней подвески
Устанавливаем автомобиль на подъемник или смотровую канаву
Подготавливаем инструменты: ключи на 10, на 11, на 18, торцовую головку на 18, отвертки, приспособление для сжатия пружин, баллонный ключ

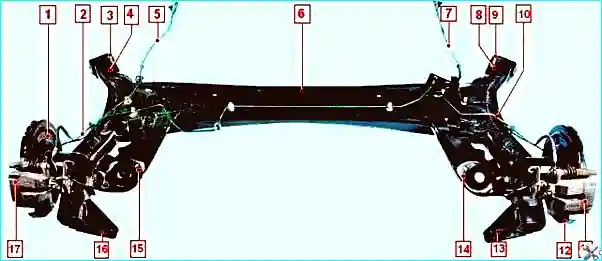

Рис. 1. Расположение элементов балки задней подвески: 1, 12 - тормозные щиты; 2, 10 - трубопроводы тормозной системы; 3, 9 - сайлентблоки продольных рычагов; 4, 8 - продольные рычаги; 5, 7 - жгуты проводов датчиков частоты вращения колес; 6 - балка; 11, 17 - суппорты тормозных механизмов; 13, 16 - кронштейны крепления нижних опор амортизаторов; 14, 15 - площадки для посадки резиновых прокладок пружин
Расположение деталей задней балки показано на рисунке 1.
Поднимаем заднюю часть автомобиля, если автомобиль находится на смотровой канаве.
Поднимаем автомобиль, если автомобиль на подъемнике.
Снимаем задние колеса.

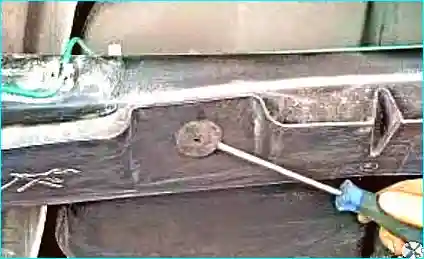

Рис. 2. Поддеваем отверткой пистон крепления грязезащитного экрана к кронштейну продольного рычага
Рис. 3. Вынимаем пистон

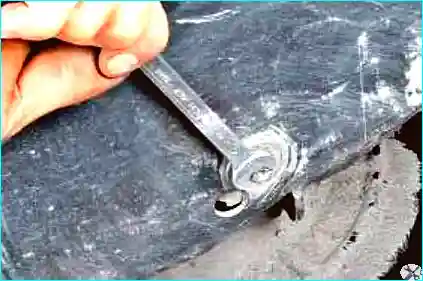

Рис. 4. Выкручиваем и извлекаем болт крепления грязезащитного экрана к продольному рычагу

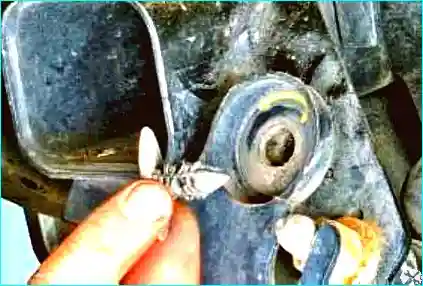

Рис. 5. Поддеваем отверткой пистон крепления грязезащитного экрана к балке задней подвески

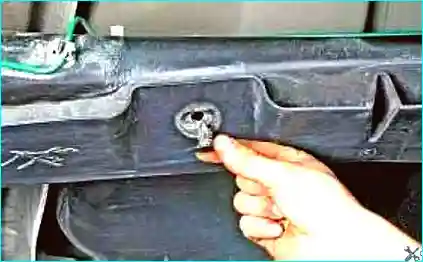

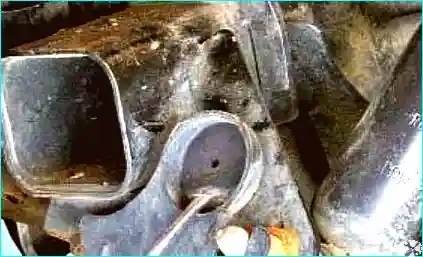

Рис. 6. Вынимаем пистон

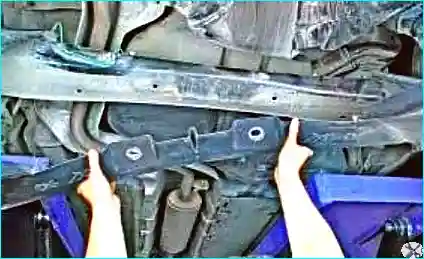

Рис. 7. Снимаем грязезащитный экран с балки задней подвески

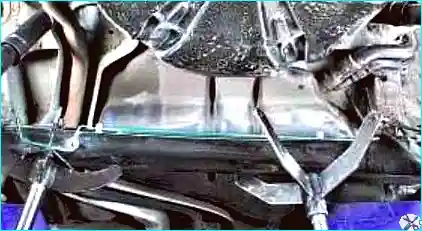

Рис. 8. Подставляем опору (гидравлическую стойку или домкрат) под балку задней подвески

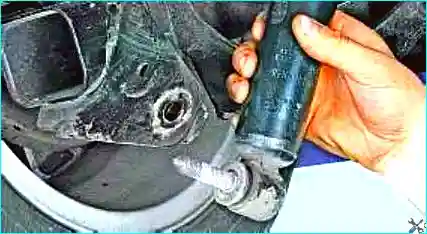

Рис. 9. Снимаем с кронштейна продольного рычага опору амортизатора (статья - Замена заднего амортизатора Рено Меган 2)

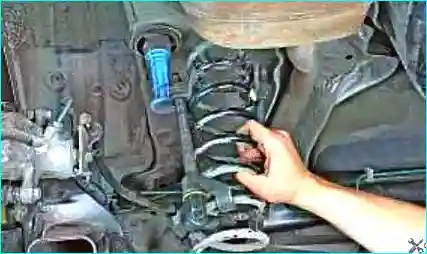

Рис. 10. Снимаем пружину задней подвески (статья – Замена задней пружины Рено Меган 2)

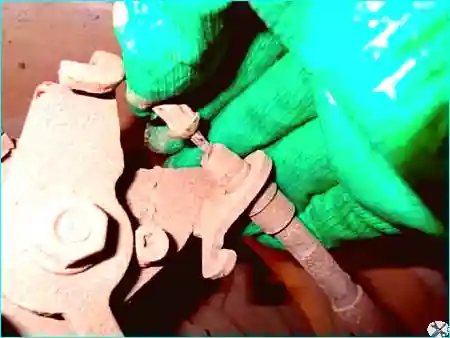

Рис. 11. Снимаем наконечник троса привода стояночного тормоза с разжимного рычага тормозного механизма

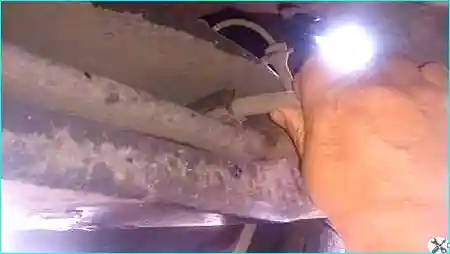

Рис. 12. Вынимаем из полости балки оболочку троса (статья – Замена троса ручника Рено Меган 2)

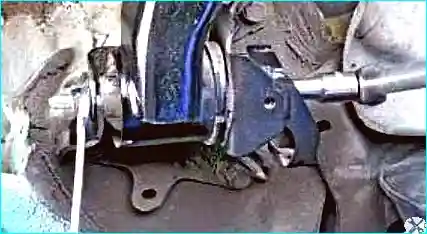

Рис. 13. Откручиваем гайку и вынимаем болт крепления сайлентблока к кронштейну кузова
Также выполняем все перечисленные работы с другой стороны.
Рис. 14. Разъединяем колодки проводов датчиков частоты вращения задних колес

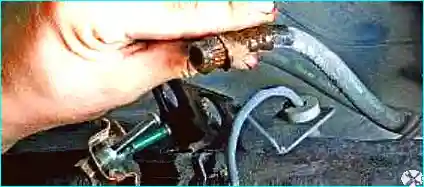

Рис. 15. Отсоединяем трубопроводы тормозной системы от наконечников гибких шлангов тормозной системы (статья – Замена трубок тормозов Рено Меган 2)

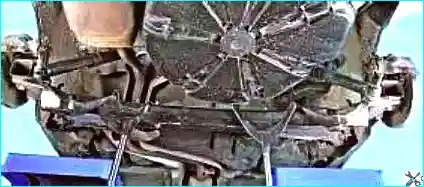

Рис. 16. Опускаем балку задней подвески
Устанавливаем балку задней подвески в обратном порядке
Затяните требуемым моментом:
- болты крепления кронштейнов (62 Н·м);
- болты крепления щитов тормозных механизмов (80 Н·м);
- штуцеры жестких трубопроводов на колесных цилиндрах (14 Н·м);
- штуцеры жестких тормозных трубопроводов на шлангах (14 Н·м).
Установите тросы привода стояночного тормоза.
Убедитесь, что стопоры тросов привода стояночного тормоза правильно вставлены в гнезда.
Установите:
- тормозные барабаны;
- чашки на пружины;
- пружины в гнезда;
- установите провода и датчики скорости вращения колес.
Подсоедините проводку блока привода и управления стояночным тормозом к уравнителю.
Уприте гидравлический домкрат с подкладкой в чашку пружины.
Сожмите заднюю подвеску.
Заверните болты нижнего крепления амортизаторов.
Окончательная затяжка болтов крепления амортизатора производится, когда автомобиль стоит на колесах.
Установите задние колеса.
Опустите подъемник.
Затяните требуемым моментом:
- гайки шпилек крепления тормозных барабанов (175 Н·м);
- болты нижнего крепления амортизаторов (105 Н·м);
- колесные болты (105 Н·м).
Удалите воздух из тормозной системы.
