Установите автомобиль на подъемник.
Для выполнения работы потребуются ключи на 7, torx t-30, головка на 10, пассатижи, отвертки и емкость для слива охлаждающей жидкости.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите:
- верхние крышки двигателя;
- передние колеса;
- защиту поддона картера двигателя;
- подкрылки.
Отсоедините:
- колодку проводов от противотуманных фар (если они установлены);
- трубки подвода жидкости к омывателям фар (если они установлены).

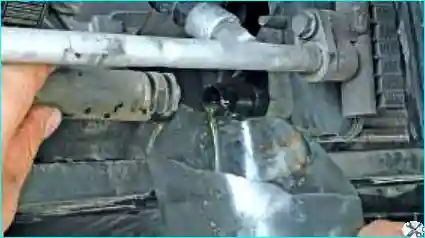

Рис. 1. Сливаем охлаждающую жидкость. Статья – Способ замены охлаждающей жидкости Рено Меган 2

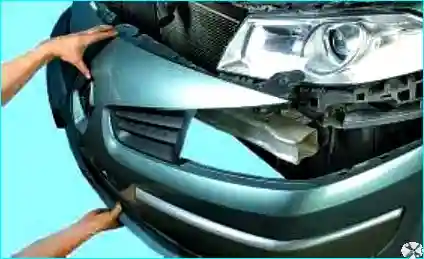

Рис. 2. Снимаем передний бампер – статья - Как снять и установить передний бампер автомобиля Рено Меган 2

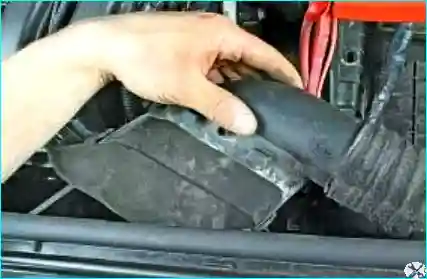

Рис. 3. Отсоединяем воздухозаборный рукав от верхней поперечины рамки радиатора

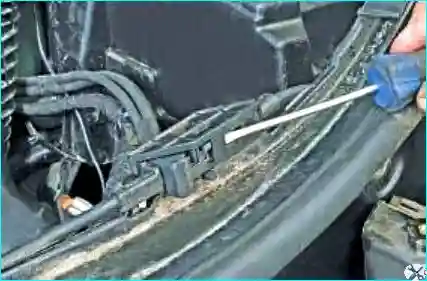

Рис. 4. Поддеваем отверткой крышку кронштейна троса капота
Рис. 5. Снимаем крышку кронштейна
Рис. 6. Поддеваем отверткой кронштейн троса капота
Рис. 7. Отводим кронштейн с тросом в сторону

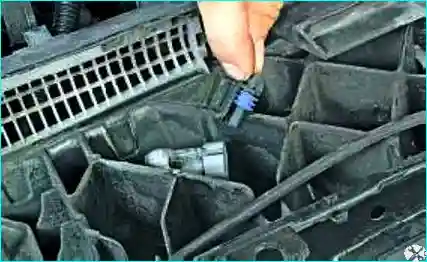

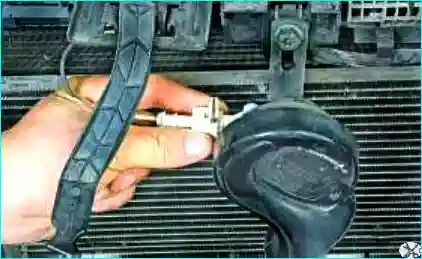

Рис. 8. Отжимаем фиксатор колодки проводов звукового сигнала

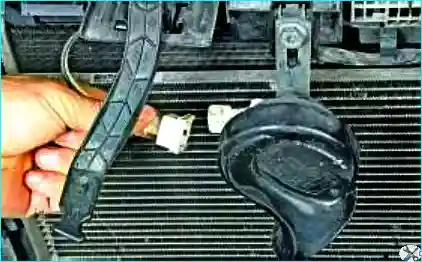

Рис. 9. Отсоединяем колодку звукового сигнала

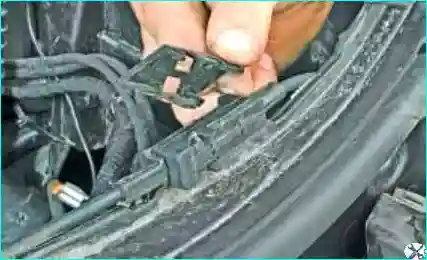

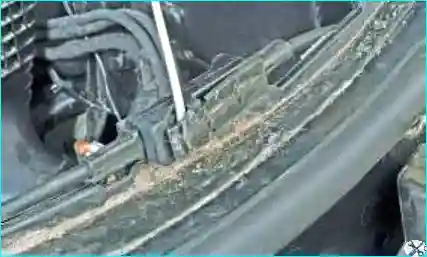

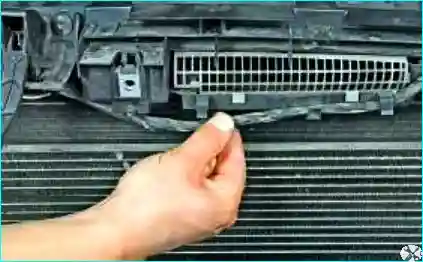

Рис. 10. Отсоединяем жгут проводов от кронштейна на верхней поперечине рамки радиатора

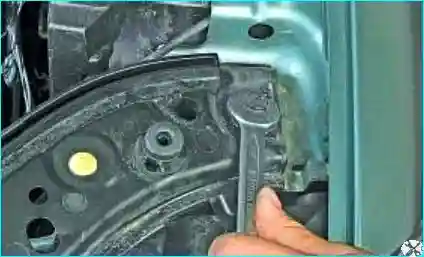

Рис. 11. Выворачиваем левый и правый болты крепления поперечины

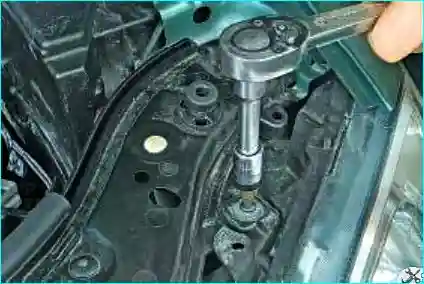

Рис. 12. Выворачиваем левый и правый винты крепления поперечины рамки радиатора к кронштейнам блок-фар

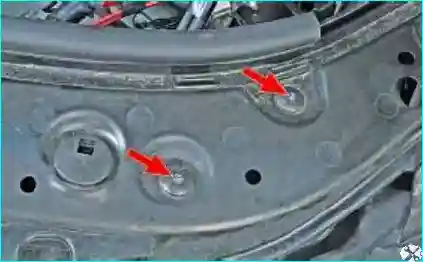

Рис. 13. Выворачиваем слева и справа по два винта крепления поперечины рамки радиатора

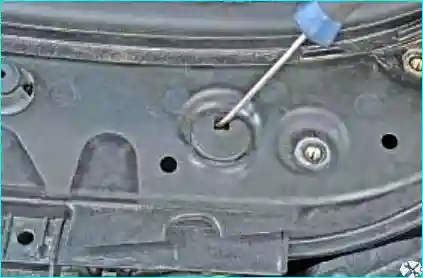

Рис. 14. Отжимаем фиксаторы пистонов крепления радиатора
Рис. 15. Извлекаем пистоны крепления радиатора

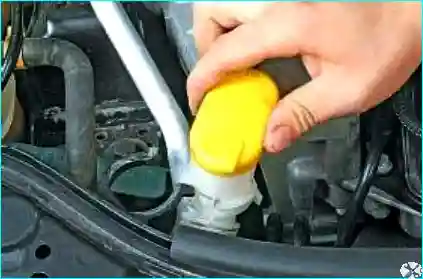

Рис. 16. Отсоединяем горловину бачка омывателя ветрового стекла от кронштейна

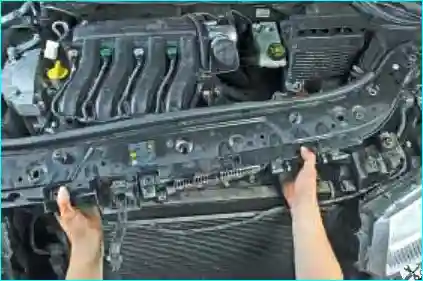

Рис. 17. Отводим верхнюю поперечину рамки радиатора в сторону

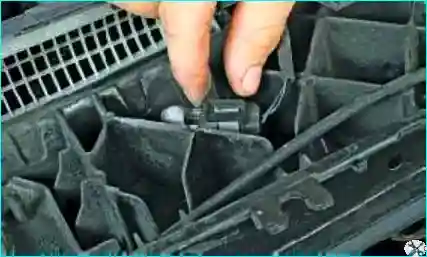

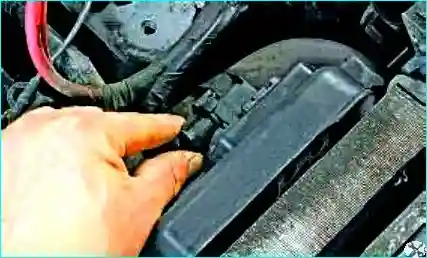

Рис. 18. С обратной стороны рамки радиатора отжимаем фиксатор колодки проводов
Рис. 19. Отсоединяем колодку от концевого выключателя
Снимите верхнюю поперечину рамки радиатора.

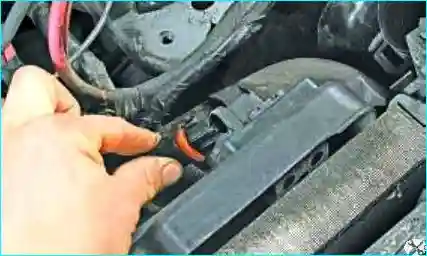

Рис. 20. Отжимаем фиксатор колодки жгута проводов
Рис. 21. Отсоединяем колодку от дополнительного сопротивления

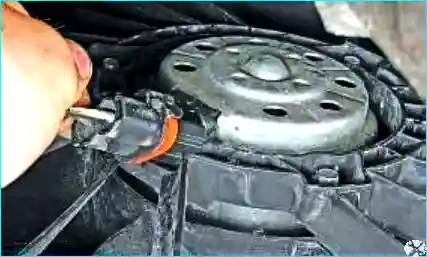

Рис. 22. Отжимаем фиксатор колодки жгута проводов и отсоедините колодку от разъема электровентилятора

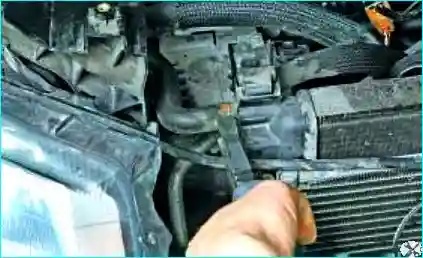

Рис. 23. Сожмите отогнутые ушки хомута крепления и сдвиньте хомут по обратному шлангу расширительного бачка

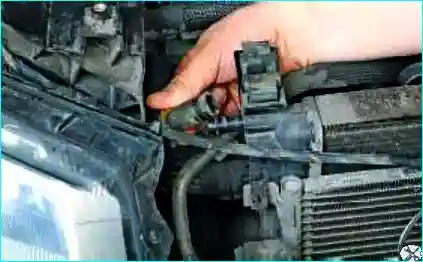

Рис. 24. Отсоединяем шланг от патрубка радиатора

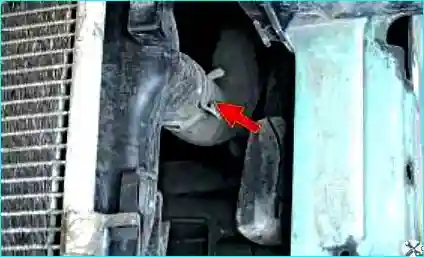

Рис. 25. Сжимаем отогнутые ушки хомута крепления и сдвигаем хомут по подводящему шлангу радиатора

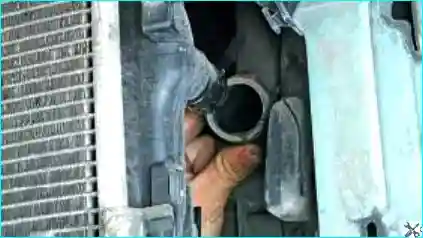

Рис. 26. Отсоединяем шланг от патрубка радиатора. Также отсоединяем отводящий шланг радиатора
Рис. 27. Извлекаем кронштейны радиатора кондиционера из проушин радиатора системы охлаждения
Рис. 28. Отводим радиатор кондиционера в сторону и фиксируем его проволокой к усилителю переднего бампера

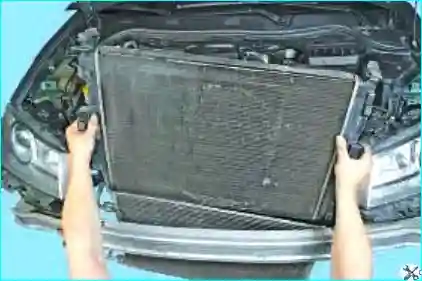

Рис. 29. Извлекаем радиатор из моторного отсека

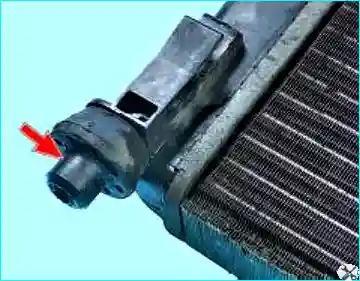

Рис. 30. Осматриваем резиновые подушки нижних опор, затвердевшие подушки заменяем

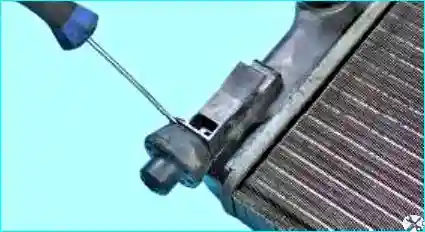

Рис. 31. Для замены резиновых подушек поддеваем отверткой

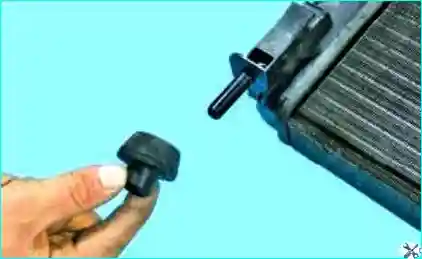

Рис. 32. Снимаем подушку

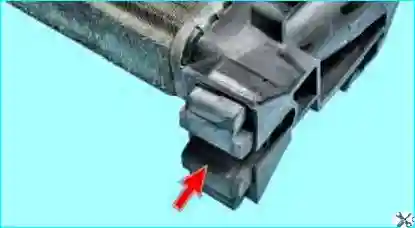

Рис. 33. Осматриваем верхние подушки кронштейнов крепления радиатора

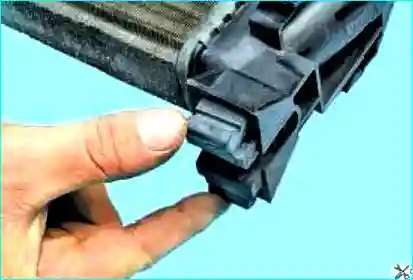

Рис. 34. Для замены верхних подушек сжимаем отогнутые ушки

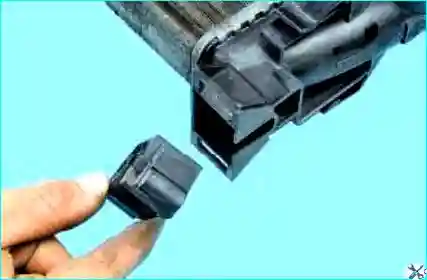

Рис. 35. Извлекаем верхнюю подушку из держателя
Промываем радиатор снаружи струей воды и сушим.
Если на пластмассовых бачках радиатора появились трещины, заменяем радиатор.
Проверяем герметичность радиатора, для чего глушим три патрубка радиатора, а к незаглушенному подводим воздух под давлением 1 кгс/см², и опускаем в емкость с водой.
Нарушение герметичности определяем по выходящим пузырькам воздуха.
Устанавливаем радиатор в обратной последовательности.
Патрубки перед установкой смазываем тонким слоем герметика.
Затяните требуемым моментом (5,5 Н·м) хомут шланга воздуховоздушного охладителя.
Для установки упругих хомутов используйте щипцы для упругих хомутов (Mot1202-01).
При выполнении операции примите меры, чтобы не повредить ребра охлаждающих узлов (радиатора, конденсора).
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
Заливаем охлаждающую жидкость и удаляем из системы охлаждения воздушные пробки.
