Сборка шатунно-поршневой группы двигателя УАЗ

Правильный подбор и установка поршневой группы играют важнейшую роль в обеспечении надежной, долговечной и экономичной работы двигателя. Все детали шатунно-поршневой группы делятся на размерные группы и подбираются индивидуально друг к другу для обеспечения требуемых заводских зазоров.

Необходимые инструменты и материалы

Для выполнения работ потребуются: набор щупов, индикатор часового типа, специальная оправка для запрессовки поршневого пальца, медный или мягкий молоток, емкость с горячей водой (60–80 °С), чистое моторное масло, ветошь. Из материалов: новые поршни, поршневые пальцы, поршневые кольца и вкладыши соответствующих размерных групп.

Подбор деталей по размерным группам

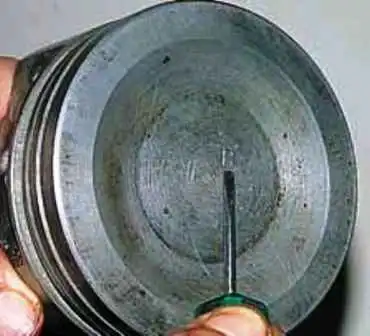

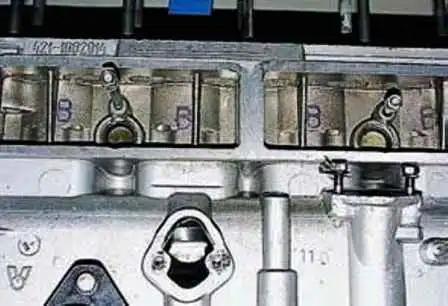

На блоке цилиндров краской нанесена буква, по которой мы подбираем поршень к конкретному цилиндру.

Римская цифра (например, «II») обозначает требуемую размерную группу поршневого пальца. Обозначение «421» на поршне указывает на то, что он предназначен для двигателя семейства УМЗ-421.

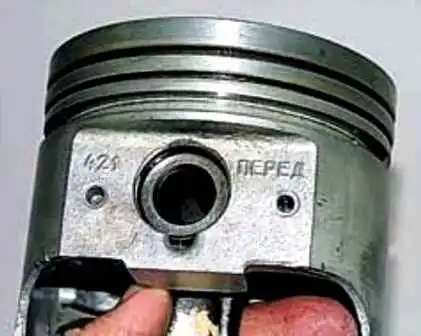

Маркировка группы поршневого пальца и модели двигателя на днище поршня
Рис. 3. Маркировка группы пальца и модели двигателя на поршне

При ремонте с расточкой цилиндров требуемые зазоры обеспечиваются в процессе расточки и хонингования под заранее приобретенные поршни одинакового ремонтного размера.

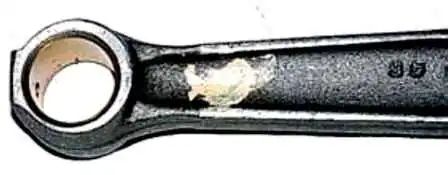

Диаметры отверстий в бобышках поршня, в верхней головке шатуна и наружные диаметры поршневых пальцев делятся на четыре группы, помеченные краской: I – белой, II – зеленой, III – желтой, IV – красной. На пальцах номер группы обозначен краской на внутренней поверхности или торцах. Он должен совпадать с группой, указанной на поршне.

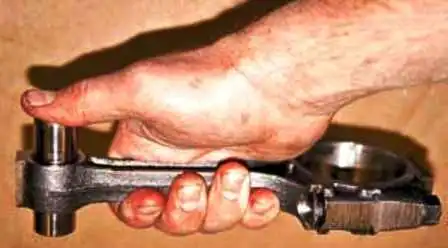

Группа отверстия в шатуне должна либо совпадать с группой поршневого пальца, либо быть соседней с ней.

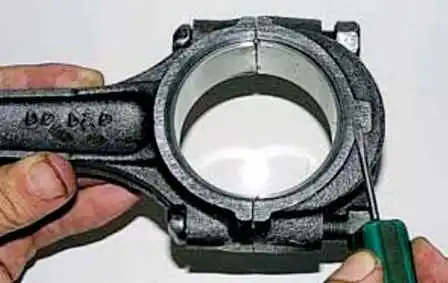

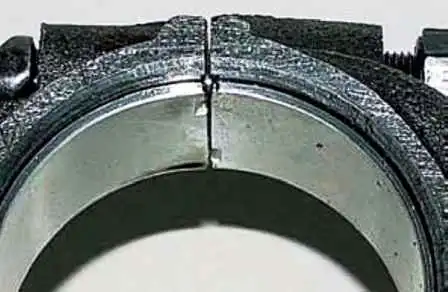

Сборка поршня с шатуном

Нагреваем поршень до температуры 60–80 °С (допускается нагрев поршня в горячей воде). Вводим головку шатуна между бобышками поршня и быстро запрессовываем смазанный чистым моторным маслом поршневой палец.

Если нет специального приспособления, запрессовать палец можно медным или обычным молотком через оправку из мягкого металла, удерживая поршень на весу.

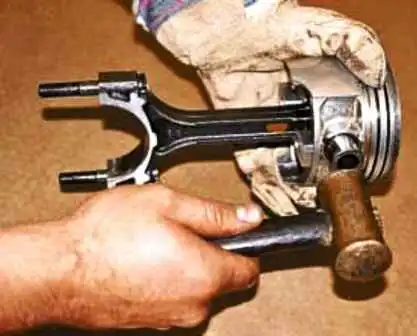

Запрессовка поршневого пальца в нагретый поршень с помощью оправки и молотка
Рис. 8. Запрессовываем палец через оправку, удерживая поршень на весу

После установки поршневой палец фиксируем с обеих сторон новыми стопорными кольцами, убедившись, что они надежно легли в свои канавки.

Установка и проверка поршневых колец

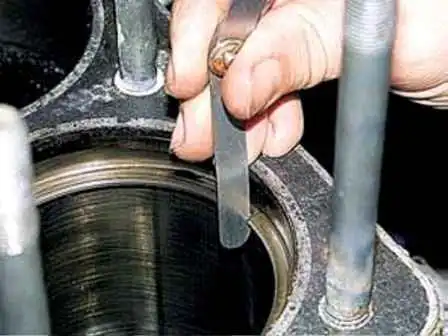

Проверяем поршневые кольца: для этого поочередно устанавливаем каждое кольцо в цилиндр на глубину 20–30 мм от верхней кромки (выравнивая его поршнем) и набором щупов измеряем зазор в замке.

Измерение зазора в замке поршневого кольца с помощью набора щупов в цилиндре
Рис. 9. Измеряем зазор в замке кольца щупом

Компрессионные кольца должны иметь зазор в замке 0,3–0,5 мм, маслосъемные — 0,5–1,0 мм.

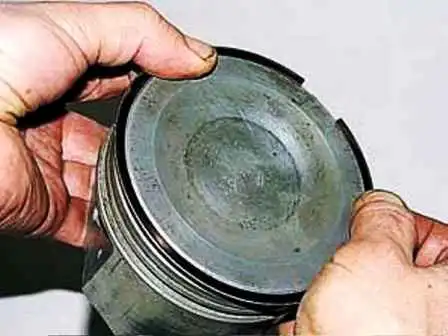

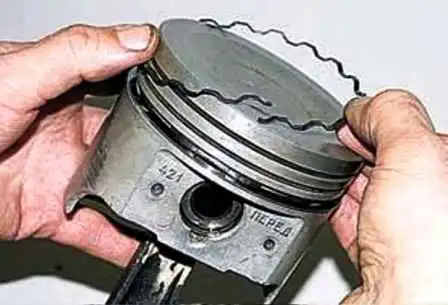

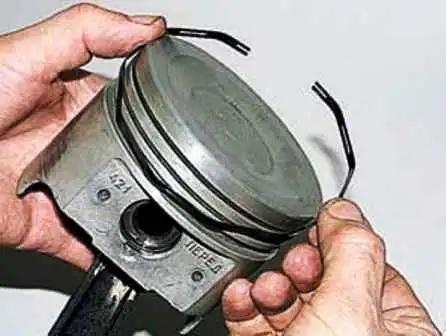

Надеваем кольца на поршень, начиная с маслосъемного кольца. Раздвигаем замок радиального расширителя и устанавливаем его в нижнюю канавку.

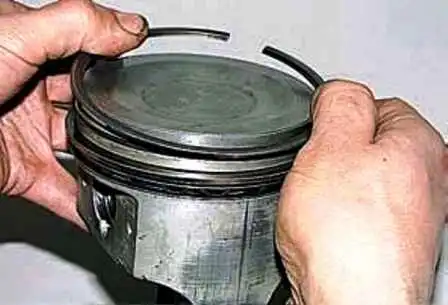

Надеваем последовательно два компрессионных кольца, соблюдая строгую ориентацию:

  • фаска на наружном диаметре нижнего компрессионного кольца должна быть обращена вниз, в сторону юбки поршня;

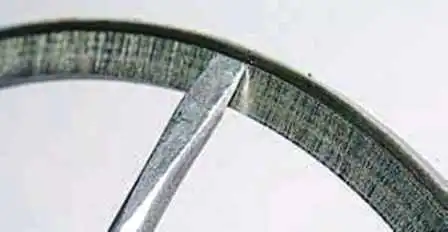

Установка нижнего компрессионного кольца фаской наружного диаметра вниз, к юбке поршня
Рис. 14. Фаска нижнего кольца направлена вниз, к юбке

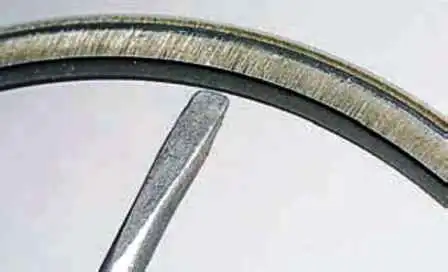

  • фаска с внутренней стороны верхнего компрессионного кольца должна быть обращена вверх, к днищу поршня.
Установка верхнего компрессионного кольца фаской внутренней стороны вверх, к днищу поршня
Рис. 15. Фаска верхнего кольца направлена вверх, к днищу
