Зняття та розбирання двигуна УМЗ ми розглянули у попередніх статтях

У цій статті ми розглянемо етапи збирання двигуна УМЗ

Після того, як ми підібрали всі деталі, промили їх та продефектували, переходимо безпосередньо до складання

Збираємо колінчастий вал у зворотній послідовності розбирання

Встановлюючи упорні шайби, не переплутайте їх

Передню шайбу від провертання утримують два штифти

Як зібрати двигун УМЗ УАЗ

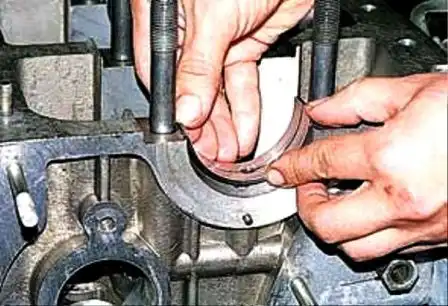

Один штифт встановлений у блоці

Як зібрати двигун УМЗ УАЗ

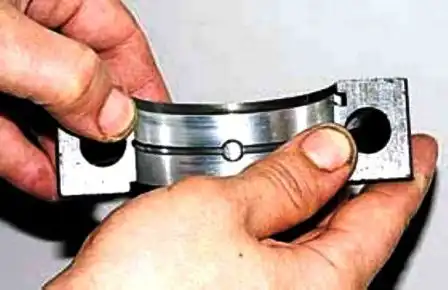

Другий штифт встановлений на кришці першого корінного підшипника

Як зібрати двигун УМЗ УАЗ

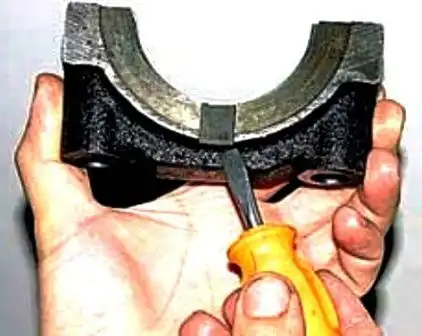

Прямокутний виступ задньої шайби встановлюємо в паз з іншого боку кришки першого корінного підшипника

Перед встановленням коленвала очищаємо ліжка підшипників та вкладиші від стружки, олії та відкладень.

Промиваємо всі деталі в гасі та обдуємо стисненим повітрям. Продаємо всі масляні канали

Змащуємо шийки та вкладиші чистою моторною олією

Встановлюємо колінчастий вал, при цьому:

Як зібрати двигун УМЗ УАЗ

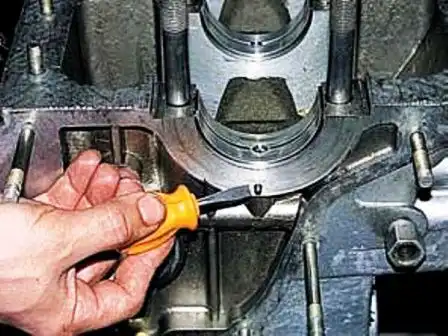

- замки вкладишів повинні увійти в проріз блоку

Як зібрати двигун УМЗ УАЗ

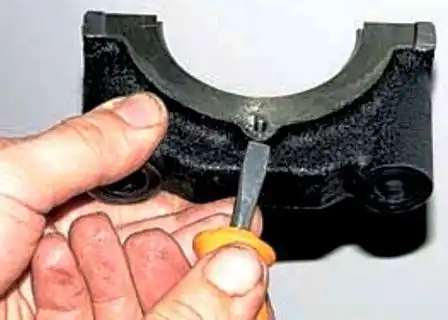

- замки вкладишів повинні увійти в проріз кришок

Затягуємо болти корінних підшипників динамометричним ключем. Момент затяжки 12,5-13,6 кгсм

Тимчасово встановлюємо на колінчастий вал маховик і закріплюємо його двома болтами

Повертаємо вал рукою за маховик.

Обертання має бути вільним і рівномірним без заїдань при невеликому зусиллі, а осьовий люфт не відчуватиметься

Перед встановленням поршня в зборі встановлюємо вкладки в шатун та його кришку

Змащуємо моторним маслом поршневі кільця, вкладиші, поверхню циліндрів

Кільця на поршні повертаємо так, щоб замки компресійних кілець знаходилися з протилежних сторін

Як зібрати двигун УМЗ УАЗ

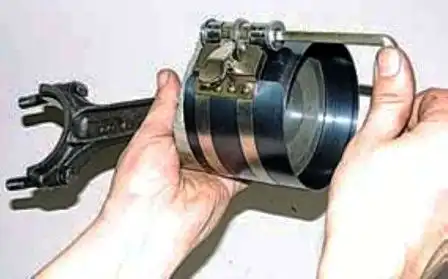

Вдягаємо на поршень пристосування та обтискаємо кільця

Поршень вставляємо в циліндр так, щоб напис «Перед» був звернений до передньої частини блоку

Як зібрати двигун УМЗ УАЗ

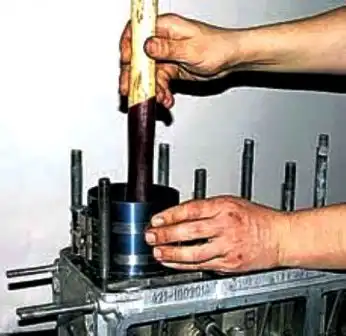

Постукуючи через дерев'яну проставку по днищу поршня, утоплюємо його до упору, контролюючи переміщення шатуна до шийки колінчастого валу

Кришки шатунів встановлюємо аналогічно кришкам корінних підшипників.

Повертаємо колінчастий вал за маховик. Обертання має бути без заїдань і з рівномірним опором.

Як зібрати двигун УМЗ УАЗ

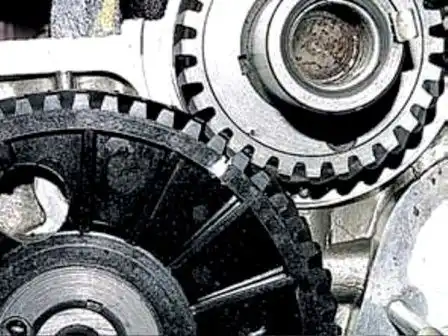

Розподільний вал встановлюємо так, щоб мітки на його шестерні та шестерні колінчастого валу збіглися

Дальнє збирання двигуна проводимо в послідовності, зворотному розбиранні

Як зібрати двигун УМЗ УАЗ

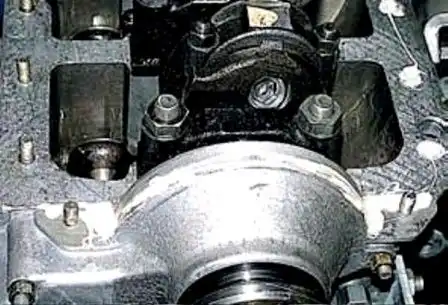

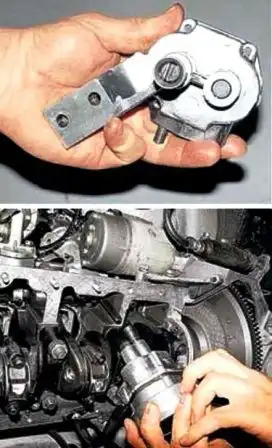

Під час встановлення насоса поєднуємо проріз у валику насоса з пластиною валика приводу

Як зібрати двигун УМЗ УАЗ

Перед установкою піддону картера наносимо герметик у місця стику частин прокладки

Як зібрати двигун УМЗ УАЗ

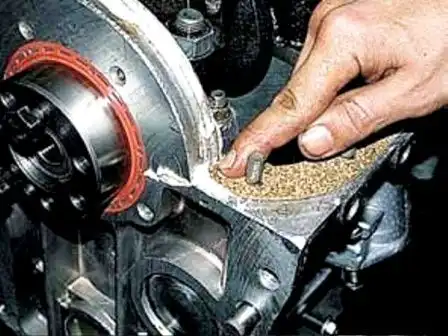

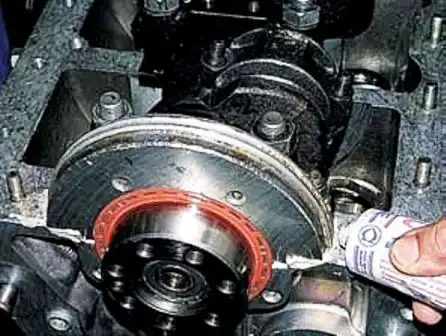

Також покриваємо герметиком поверхні під пробкові частини прокладки по торцях двигуна

Як зібрати двигун УМЗ УАЗ

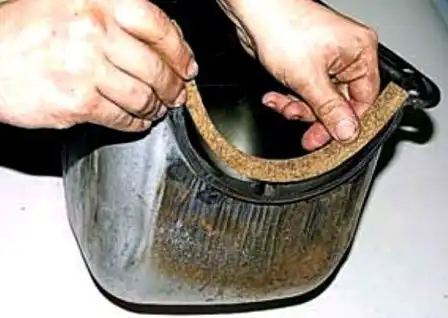

Торцеві частини прокладки вкладаємо в посадкові місця піддону картера

Як зібрати двигун УМЗ УАЗ

Вдягаємо бічні частини прокладки на шпильки

Дальнє збирання проводимо у зворотній послідовності розбирання двигуна
