Розбирання редуктора заднього моста ВАЗ-2123

Підготовка до розбирання редуктора

Конструкція редуктора розглянута в статті — Особливості конструкції заднього редуктора.

Промиваємо та очищаємо редуктор від бруду й мастила.

Встановлюємо редуктор на стенд або верстат.

Зняття кришок підшипників диференціала

Головкою «на 10» відкручуємо болт кріплення стопорної пластини гайки правого підшипника диференціала.

Розбирання редуктора заднього моста

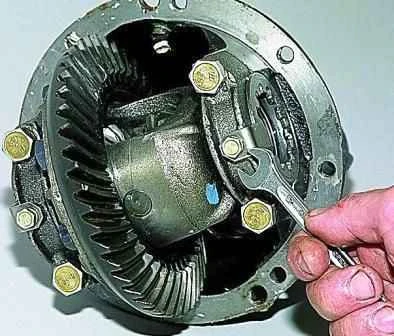

Головкою «на 10» відкручуємо болт кріплення стопорної пластини гайки правого підшипника диференціала.

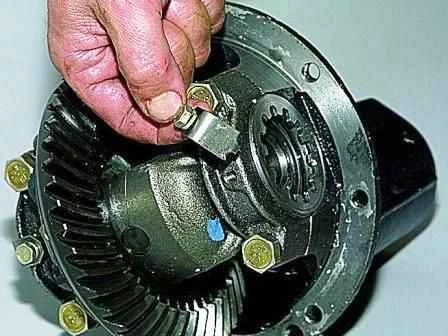

Знімаємо пластину. Відкручуємо болт і знімаємо пластину з лівого боку.

Розбирання редуктора заднього моста
Знімаємо стопорну пластину з лівого боку.

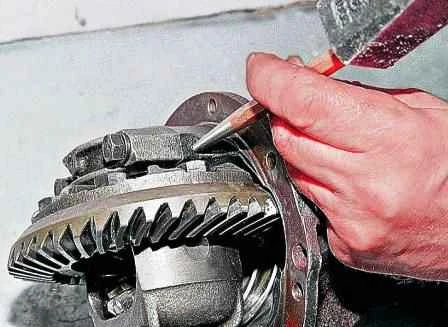

Розташування кришок позначаємо керном.

Розбирання редуктора заднього моста
Розташування кришок позначаємо керном, щоб під час складання встановити їх на свої місця.

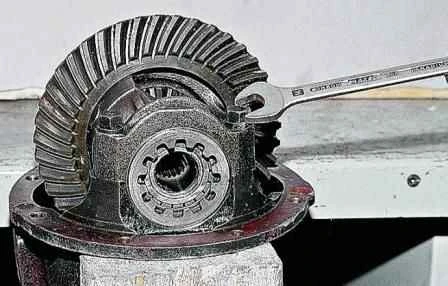

Головкою або ключем «на 17» відкручуємо два болти кріплення кришки правого підшипника коробки диференціала.

Розбирання редуктора заднього моста
Ключем «на 17» відкручуємо два болти кріплення кришки правого підшипника коробки диференціала.

Виймаємо болти.

Розбирання редуктора заднього моста

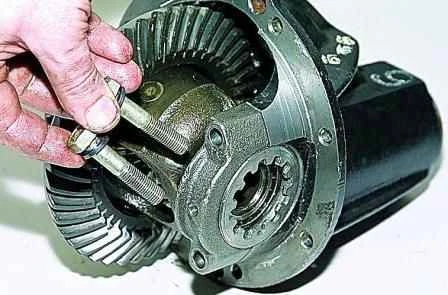

Виймаємо болти кріплення кришки правого підшипника.

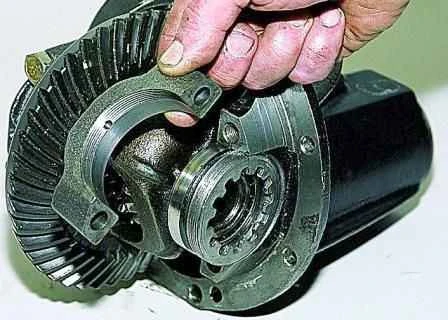

Знімаємо кришку правого підшипника.

Розбирання редуктора заднього моста
Знімаємо кришку правого підшипника коробки диференціала.

Виймаємо регулювальну гайку.

Розбирання редуктора заднього моста
Виймаємо регулювальну гайку правого підшипника.

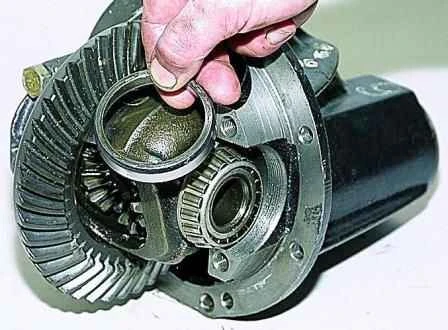

Знімаємо зовнішнє кільце підшипника коробки диференціала.

Розбирання редуктора заднього моста
Знімаємо зовнішнє кільце підшипника коробки диференціала.

Аналогічно знімаємо кришку, виймаємо регулювальну гайку та знімаємо зовнішнє кільце лівого підшипника коробки диференціала.

Деталі для повторної експлуатації потрібно позначати й складати по порядку, щоб під час складання встановлювати на свої місця.

Якщо підшипники коробки диференціала не міняємо, то позначаємо їхні зовнішні кільця, щоб не переплутати під час складання.

Зняття коробки диференціала та ведучої шестерні

Знімаємо коробку диференціала в зборі з веденою шестернею головної передачі, внутрішніми кільцями, сепараторами та роликами підшипників.

Розбирання редуктора заднього моста

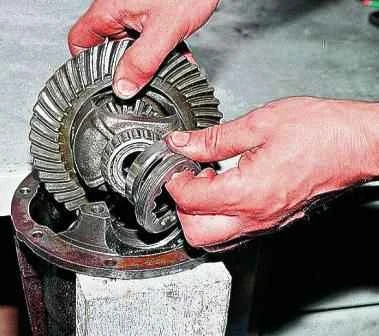

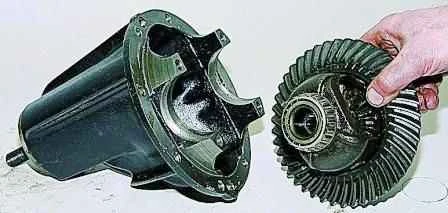

Знімаємо коробку диференціала в зборі з веденою шестернею головної передачі та підшипниками.

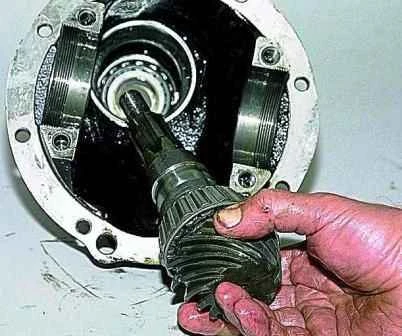

З картера редуктора виймаємо ведучу шестерню в зборі з регулювальним кільцем, внутрішнім кільцем, сепаратором і роликами заднього підшипника та розпірною втулкою.

Розбирання редуктора заднього моста
Виймаємо ведучу шестерню в зборі з регулювальним кільцем і деталями заднього підшипника.

Знімаємо розпірну втулку.

Розбирання редуктора заднього моста

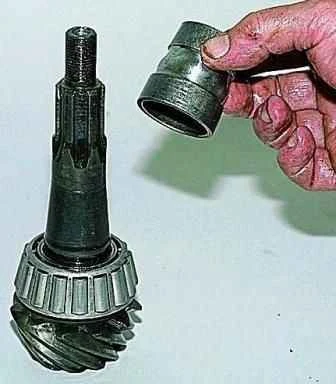

Знімаємо розпірну втулку з ведучої шестерні.

Наносимо удари молотком через вибивалку по внутрішньому кільцю заднього підшипника редуктора.

Розбирання редуктора заднього моста

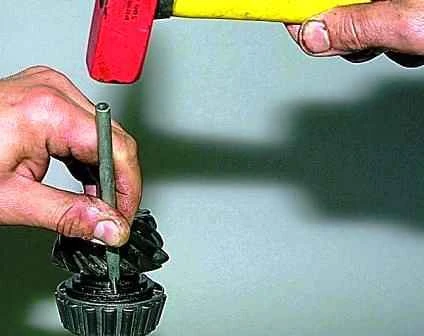

Наносимо удари молотком через вибивалку по внутрішньому кільцю заднього підшипника.

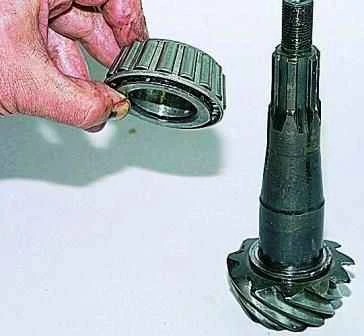

Знімаємо внутрішнє кільце підшипника.

Розбирання редуктора заднього моста
Знімаємо внутрішнє кільце заднього підшипника ведучої шестерні.

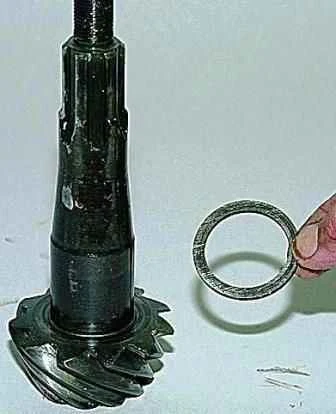

Виймаємо регулювальне кільце ведучої шестерні.

Розбирання редуктора заднього моста

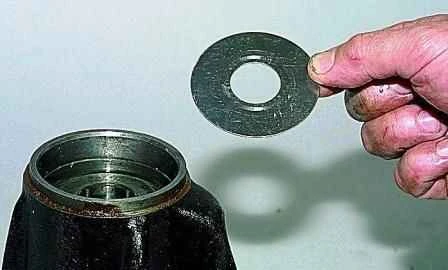

Виймаємо регулювальне кільце ведучої шестерні.

Виймаємо сальник із гнізда картера редуктора. Виймаємо масловідбивач.

Розбирання редуктора заднього моста
Виймаємо масловідбивач із гнізда картера редуктора.

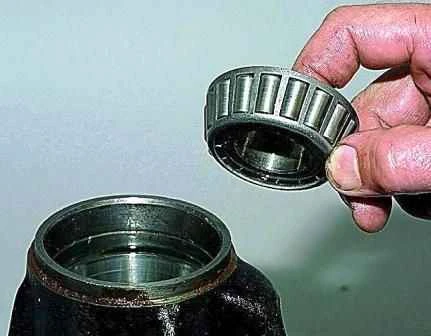

Виймаємо внутрішнє кільце підшипника ведучої шестерні.

Розбирання редуктора заднього моста
Виймаємо внутрішнє кільце переднього підшипника ведучої шестерні.

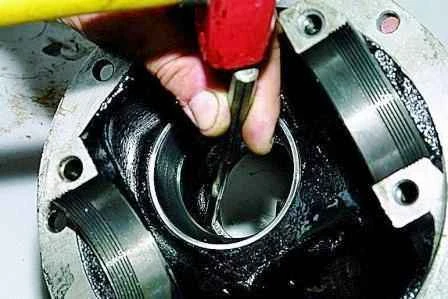

За допомогою вибивалки вибиваємо зовнішнє кільце переднього підшипника ведучої шестерні.

Розбирання редуктора заднього моста
За допомогою вибивалки вибиваємо зовнішнє кільце переднього підшипника ведучої шестерні.

Виймаємо зовнішнє кільце підшипника.

Розбирання редуктора заднього моста

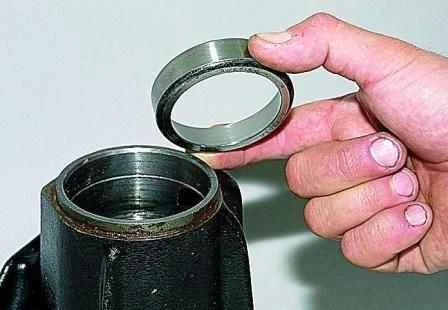

Виймаємо зовнішнє кільце підшипника з картера.

Перевернувши картер, також вибиваємо зовнішнє кільце заднього підшипника ведучої шестерні.

Розбирання диференціала

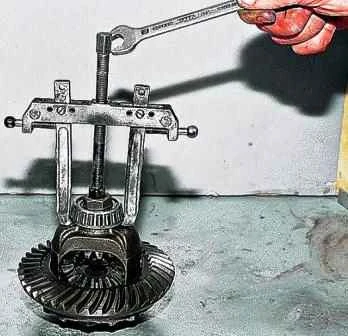

Для розбирання диференціала знімачем спресовуємо внутрішнє кільце підшипника коробки диференціала.

Розбирання редуктора заднього моста
Знімачем спресовуємо внутрішнє кільце підшипника коробки диференціала.

За відсутності знімача вставляємо зубило між торцем внутрішнього кільця підшипника та коробкою диференціала.

Розбирання редуктора заднього моста

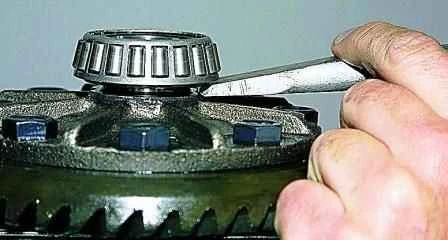

Вставляємо зубило між торцем внутрішнього кільця підшипника та коробкою диференціала.

Наносячи удари по зубилу, зсуваємо внутрішнє кільце підшипника. У зазор вставляємо дві потужні викрутки або монтажні лопатки.

Розбирання редуктора заднього моста

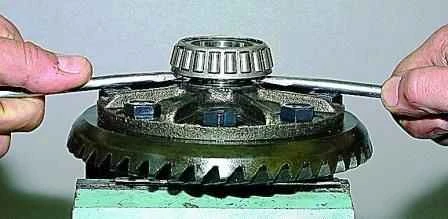

У зазор вставляємо дві потужні викрутки або монтажні лопатки.

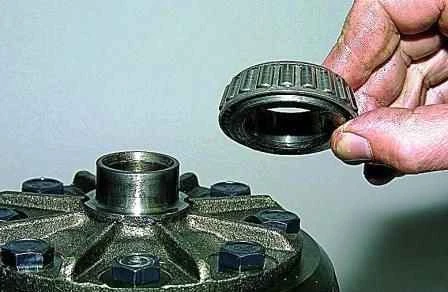

Спресовуємо внутрішнє кільце підшипника. Також спресовуємо внутрішнє кільце іншого підшипника.

Розбирання редуктора заднього моста
Спресовуємо внутрішнє кільце другого підшипника коробки диференціала.

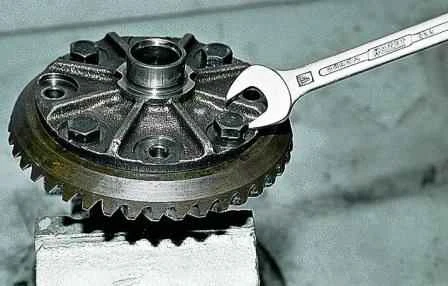

Затиснувши коробку диференціала в лещата з накладками з м'якого металу, ключем «на 17» відкручуємо вісім болтів кріплення веденої шестерні до коробки диференціала.

Розбирання редуктора заднього моста
Ключем «на 17» відкручуємо вісім болтів кріплення веденої шестерні до коробки диференціала.

Молотком з пластмасовим бойком збиваємо ведену шестерню з коробки диференціала.

Розбирання редуктора заднього моста

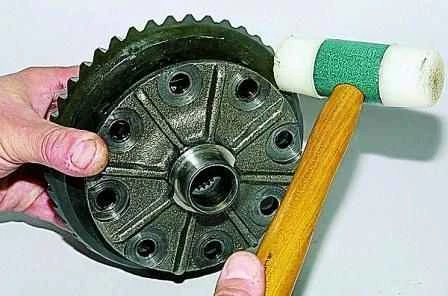

Молотком з пластмасовим бойком збиваємо ведену шестерню з коробки диференціала.

Знімаємо шестерню.

Розбирання редуктора заднього моста

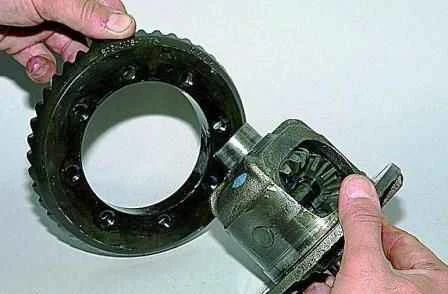

Знімаємо ведену шестерню головної передачі.

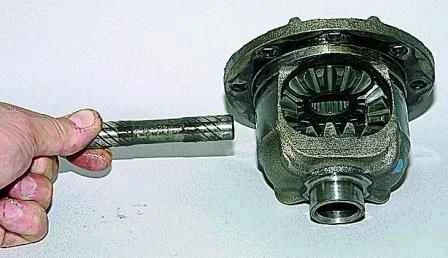

Виймаємо вісь сателітів.

Розбирання редуктора заднього моста
Виймаємо вісь сателітів з коробки диференціала.

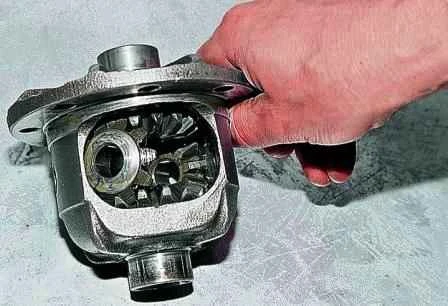

Провертаючи сателіти, виймаємо їх з коробки диференціала.

Розбирання редуктора заднього моста
Провертаючи сателіти, виймаємо їх з коробки диференціала.

Виймаємо півосьові шестерні.

Розбирання редуктора заднього моста

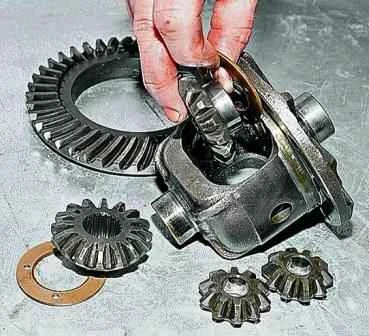

Виймаємо півосьові шестерні з коробки диференціала.

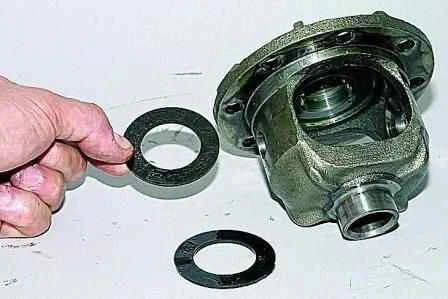

Виймаємо опорні шайби.

Розбирання редуктора заднього моста
Виймаємо опорні шайби півосьових шестерень.

Промивання та підготовка деталей до складання

Промиваємо деталі редуктора та готуємо їх до складання.

Застосовувані матеріали та інструменти

  • Керн і молоток — для маркування кришок і вибивання кілець підшипників.
  • Головки «на 10» і «на 17», ключ «на 17» — для відкручування болтів і гайок.
  • Знімач — для спресовування внутрішніх кілець підшипників диференціала.
  • Зубило та потужні викрутки (монтажні лопатки) — для зсування та спресовування кілець за відсутності знімача.
  • Молоток з пластмасовим бойком — для збивання веденої шестерні.
  • Лещата з накладками з м'якого металу — для фіксації коробки диференціала.
  • Вибивалка — для вибивання зовнішніх кілець підшипників.
  • Промивна рідина (гас або розчинник) — для очищення деталей перед складанням.
