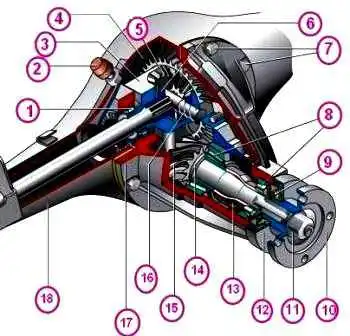

Ведущая шестерня главной передачи выполнена заодно с валом (хвостовиком) и установлена в горловине редуктора на двух конических подшипниках.
Наружные кольца подшипников запрессованы в гнезда горловины, а внутренние надеты на хвостовик
Между внутренними кольцами установлена распорная втулка; при затягивании гайки хвостовика втулка деформируется, обеспечивая постоянный предварительный натяг подшипников.
Предварительный натяг подшипников контролируют по моменту проворачивания ведущей шестерни (другие детали при этом не устанавливаются).
Для новых подшипников момент проворачивания должен быть в пределах 157—197 Нсм, для подшипников после пробега 30 км и более — 39—59 Нсм.
При этом гайку хвостовика затягивают моментом 118—255 Нм, периодически проверяя проворачивание ведущей шестерни.
Если заданный момент проворачивания уже достигнут, а усилие затяжки гайки меньше 118 Нм, необходимо заменить распорную втулку новой, так как старая деформирована слишком сильно.
Замена втулки необходима и в том случае, когда момент проворачивания оказался выше допустимого (из-за невнимательности при затяжке).
Если главную пару или подшипники ведущей шестерни заменяют, необходимо заново подобрать толщину регулировочного кольца.
Оно установлено на валу между ведущей шестерней и внутренним кольцом большого подшипника.

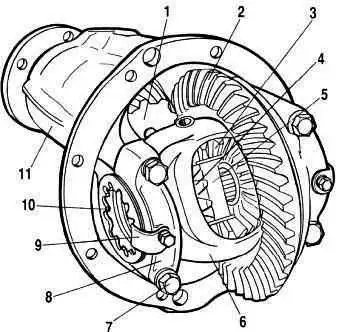

Ведомая шестерня главной передачи крепится к фланцу коробки дифференциала специальными болтами без шайб. Эти болты нельзя заменять какими-либо другими.
Коробка дифференциала вращается в двух конических подшипниках.
Их предварительный натяг, а также зазор между зубьями шестерен главной передачи регулируется гайками, завернутыми в разъемные постели подшипников.
Полуосевые шестерни установлены в цилиндрических гнездах коробки дифференциала и опираются на нее через опорные шайбы.
Эти шайбы подбираются по толщине так, чтобы зазор между зубьями сателлитов и полуосевых шестерен был в пределах 0,0—0,1 мм.
Сателлиты установлены на оси с постоянным зацеплением с полуосевыми шестернями.
На оси выполнены спиральные канавки для подвода смазки к трущимся поверхностям.
Полуось одним концом опирается на однорядный шариковый подшипник (с защитными шайбами и пожизненным запасом смазки), установленный в гнезде балки заднего моста, а другим (шлицевым) концом входит в полуосевую шестерню.
Внутреннее кольцо подшипника зафиксировано на полуоси запорным кольцом, установленным с натягом (горячая посадка).
Наружное кольцо подшипника зафиксировано пластиной, которая вместе с маслоотражателем и щитом тормоза крепится четырьмя болтами с гайками к балке заднего моста.
Определение неисправностей редуктора по шуму
Поиск неисправностей проводите в следующей очередности.
Испытание 1
Чтобы отчетливо определить характер шума, ведите автомобиль по шоссе со скоростью приблизительно 20 км/ч.
Затем постепенно увеличивайте скорость до 90 км/ч, прислушиваясь одновременно к различным видам шума и замечая скорость, при которой они появляются и исчезают.
Отпустите педаль управления дроссельной заслонкой и без притормаживания погасите скорость двигателем.
Во время замедления следите за изменением шума, а также за моментом, когда шум усиливается.
Обычно шум возникает и исчезает при одних и тех же скоростях, как при ускорении, так и при замедлении.
Испытание 2
Разгоните автомобиль приблизительно до 100 км/ч, поставьте рычаг переключения передач в нейтральное положение и дайте автомобилю возможность свободно катиться до остановки; следите за характером шума на различных скоростях замедления.
Шум, находящийся в зависимости от манипуляций педалью акселератора происходит от главной пары.
Подшипники же могут шуметь и в накате: с шипением и рокотом шумят подшипники ведущей шестерни, а низкочастотный рокот производят подшипники дифференциала и полуосей.
Испытание 3
При неподвижном и заторможенном автомобиле включите двигатель и, увеличивая постепенно обороты его, сравните возникшие шумы с замеченными в предыдущих испытаниях.
Шумы, оказавшиеся похожими на шумы испытания 1, укажут, что они не являются шумом редуктора и вызваны другими узлами.
