Замену прокладки масляного картера производим при капитальном ремонте двигателя и при наличии подтекания масла через прокладку, если подтяжкой болтов не удается устранить течь

Для выполнения работы нужны инструменты: торцовые головки на 10, torx E8, ключ на 13, моторное масло, обтирочная ткань, емкость для слива масла, герметик.

Устанавливаем автомобиль на подъемник или смотровую канаву.

Снимаем защиту картера двигателя (статья – Снятие защиты двигателя, подкрылков и брызговиков)

Сливаем масло из двигателя (статья - Замена масла и фильтра двигателя)

Замена прокладки поддона двигателя

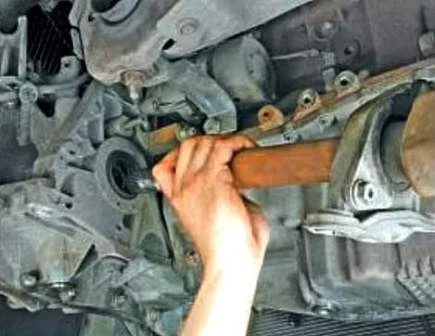

Снимаем привод правого переднего колеса (статья – Снятие и ремонт приводов передних колес)

Замена прокладки поддона двигателя

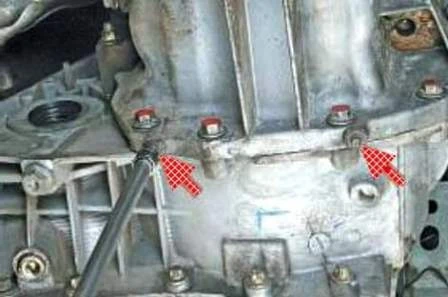

Выкручиваем два нижних болта крепления

Замена прокладки поддона двигателя

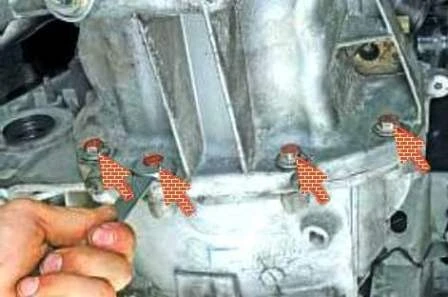

Выкручиваем четыре болта крепления поддона масляного картера к картеру сцепления

Замена прокладки поддона двигателя

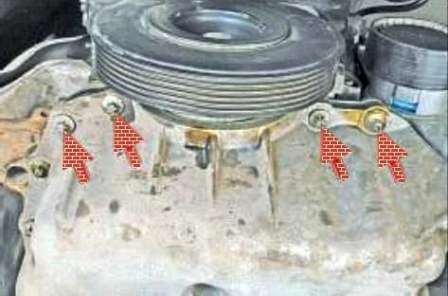

Выкручиваем четыре болта крепления поддона масляного картера к передней крышке коленчатого вала

Замена прокладки поддона двигателя

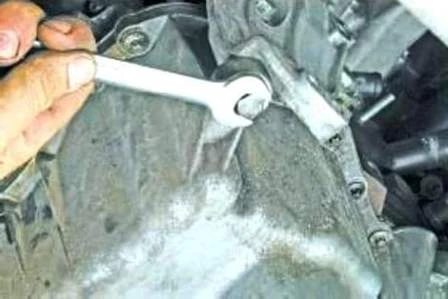

Выкручиваем болт левого крепления

Замена прокладки поддона двигателя

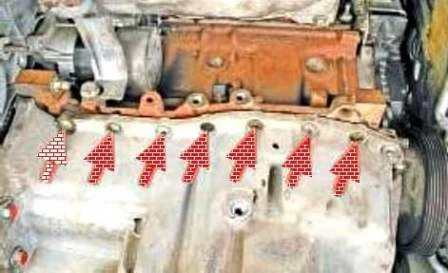

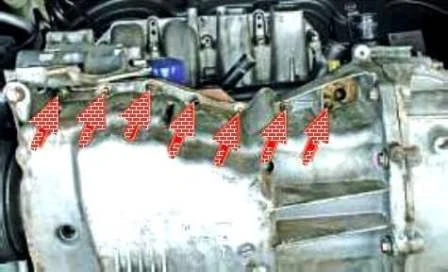

Выкручиваем семь болтов заднего крепления поддона к блоку цилиндров

Замена прокладки поддона двигателя

Выкручиваем семь болтов переднего крепления поддона к блоку цилиндров

Замена прокладки поддона двигателя

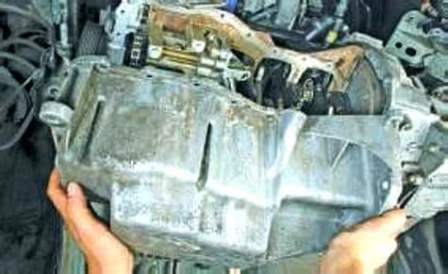

Поддеваем отверткой и снимаем поддон

Замена прокладки поддона двигателя

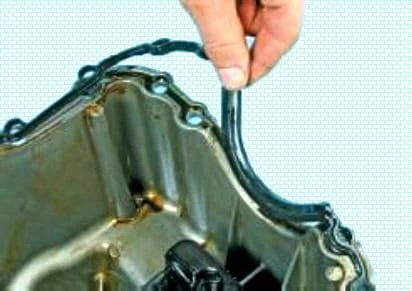

Извлекаем прокладку из паза картера, и укладываем новую прокладку

Замена прокладки поддона двигателя

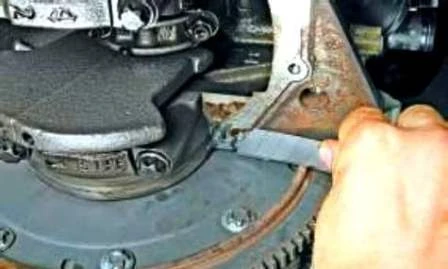

Очищаем от остатков герметика углы мест сопряжения поддона с блоком цилиндров

Замена прокладки поддона двигателя

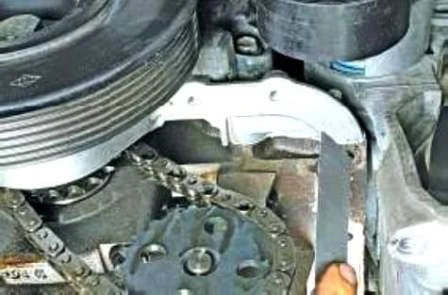

Очищаем стыки передней крышки коленчатого вала

Замена прокладки поддона двигателя

Очистив от остатков старой прокладки, обезжириваем привалочные плоскости.

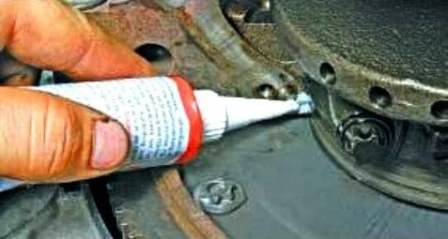

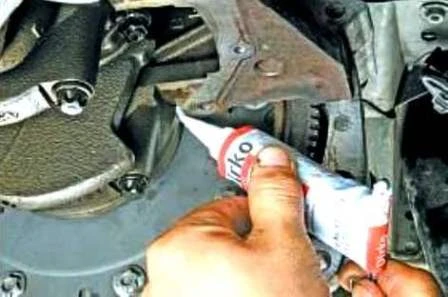

Наносим герметик в углы мест сопряжения поддона с блоком цилиндров со стороны маховика в передней части двигателя

Замена прокладки поддона двигателя

Наносим герметик в задней части двигателя

Замена прокладки поддона двигателя

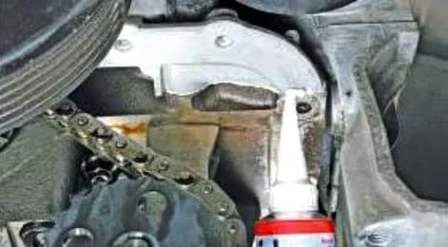

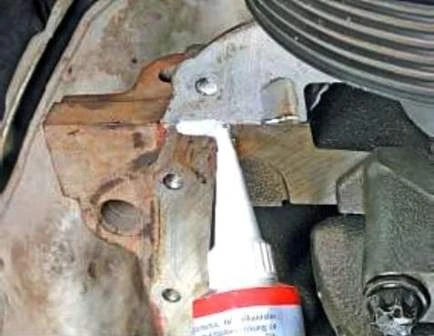

Наносим герметик на стыки передней крышки коленчатого вала с блоком цилиндра со стороны масляного насоса в передней и задней части двигателя

Замена прокладки поддона двигателя

Устанавливаем масляный картер, вкручиваем двадцать болтов.

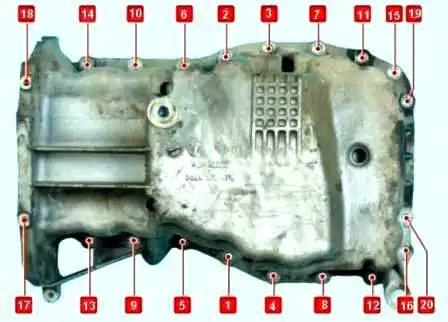

Порядок затяжки болтов крепления поддона двигателя

Болты затягиваем в порядке, показанном на рисунке.

Предварительная затяжка 8 Нм. Окончательная затяжка 14 Нм.

Четыре болта крепления масляного картера к картеру сцепления затягиваем моментом 27 Нм.

Замена уплотнения указателя уровня масла

Замена прокладки поддона двигателя

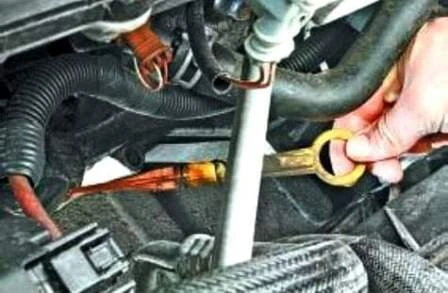

Вынимаем щуп уровня масла из картера двигателя

Замена прокладки поддона двигателя

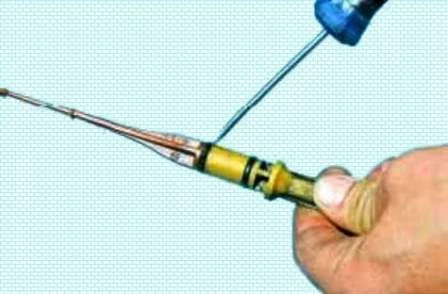

Поддеваем отверткой и снимаем нижнее уплотнительное кольцо

Замена прокладки поддона двигателя

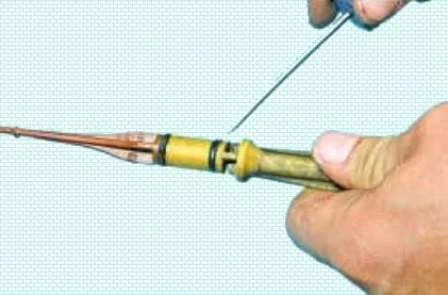

Также снимаем второе уплотнительное кольцо.

Устанавливаем новые уплотнительные кольца.
