Устанавливаем поршень в верхнюю точку для правильной установки фазы газораспределения при замене или установке ремня ГРМ

На двигателях F4R и K4M отчет цилиндров ведется от маховика, а не от шкива коленчатого вала. Порядок работы цилиндров 1-3-4-2.

Для выполнения работы нужны инструменты: торцовые головки на 16, 18, ключ на 13, отвертки, головка Torx E14,

Установка ВМТ первого цилиндра

Установка ВМТ первого цилиндра

Если нет фиксаторов, их можно сделать по эскизам.

Установка ВМТ первого цилиндра

Установка ВМТ первого цилиндра

Подготавливаем автомобиль для выполнения задания.

Снимаем правое переднее колесо

Снимаем защиту картера двигателя и подкрылок правого переднего колеса (статья – Снятие защиты двигателя, подкрылков и брызговиков)

Установка ВМТ первого цилиндра

Выкручиваем четыре болта крепления кронштейна передней части подрамника к кузову

Установка ВМТ первого цилиндра

Снимаем кронштейн

Снимите ремень привода вспомогательных агрегатов (Проверка и замена ремня вспомогательных агрегатов)

Установка ВМТ первого цилиндра

Снимаем правую опору подвески силового агрегата (Замена опор силовой установки)

Установка ВМТ первого цилиндра

Снимаем верхнюю крышку ремня привода газораспределительного механизма (статья – Проверка и замена ремня ГРМ автомобиля)

Установка ВМТ первого цилиндра

Вращаем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов

Установка ВМТ первого цилиндра

Устанавливаем метки на шкивах распределительных валов так, чтобы они находились в верхнем положении

Установка ВМТ первого цилиндра

Выкручиваем головкой Torx E14 пробку отверстия, для установки фиксатора положения ВМТ.

Пробка находится слева от маховика в блоке цилиндров на уровне первого цилиндра.

Установка ВМТ первого цилиндра

Вворачиваем в отверстие фиксатор положения ВМТ

Доворачиваем коленчатый вал двигателя до упора.

Для того чтобы зафиксировать в ВМТ распределительные валы:

Установка ВМТ первого цилиндра

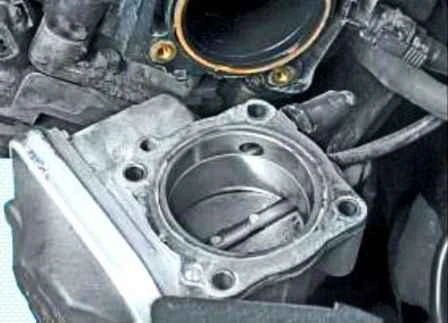

- снимаем дроссельный узел

Установка ВМТ первого цилиндра

- поддеваем отверткой заглуши распределительных валов и выпрессовываем их из задней части головки блока цилиндров

Установка ВМТ первого цилиндра

При сборке заменяем заглушки новыми

Установка ВМТ первого цилиндра

При правильной установке поршня первого цилиндра в положение ВМТ такта сжатия пазы на концах распределительных валов должны занимать горизонтальное положение и быть смещены вниз относительно оси распределительных валов.

Установка ВМТ первого цилиндра

Фиксируем распределительные валы в этом положении фиксатором распределительных валов.
