В состав системы охлаждения закрытого типа входят водяной насос, радиатор с поперечным потоком, вентилятор радиатора с электрическим приводом, термостат, радиатор отопителя, шланги и датчики
Вентилятор радиатора с электрическим приводом включается при срабатывании контактного датчика температуры.
На моделях с автоматической трансмиссией часть жидкости циркулирует через охладитель трансмиссионной жидкости.
Технические данные
Объем охлаждающей жидкости - 6,0 литров
Термостат:
- – температура начала открытия, °С - 86,5–89,5
- – температура полного открытия, °С -100
- – ход клапана, мм - 8,0
Вентилятор радиатора:
- – диаметр, мм - 300
- - число лопастей - 4

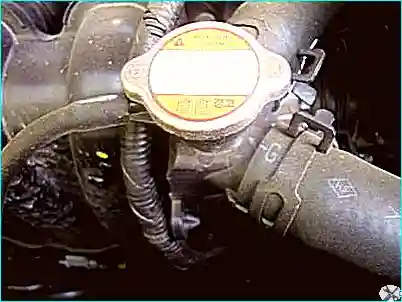

Не снимайте крышку радиатора на горячем двигателе, так как выходящие пары могут привести к сильным ожогам.
Закройте крышку радиатора толстой ветошью и медленно отверните крышку до появления шипения выходящего пара.
После прекращения выхода пара медленно отверните и снимите крышку с радиатора.
Проверка уровня охлаждающей жидкости
Проверку уровня охлаждающей жидкости проводите на холодном двигателе.
При необходимости долейте охлаждающую жидкость.
Качество охлаждающей жидкости
Проверьте отсутствие наростов ржавчины или накипи вокруг крышки или горловины радиатора.
Проверьте чистоту охлаждающей жидкости и отсутствие в ней загрязняющих веществ. При необходимости, замените охлаждающую жидкость.
Проверка герметичности системы охлаждения

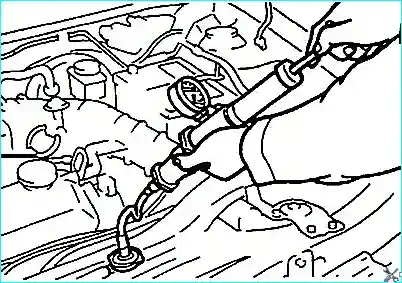

Снимите крышку радиатора и вместо нее подсоедините прибор для проверки герметичности системы охлаждения.
Создайте давление 103 кПа в системе охлаждения.
Убедитесь, что давление 103 кПа в системе охлаждения сохраняется продолжительное время.
В противном случае определите место утечки и устраните ее.
Замена охлаждающей жидкости
Не снимайте крышку радиатора на горячем двигателе, так как выходящие пары могут привести к сильным ожогам
Закройте крышку радиатора толстой ветошью и медленно отверните крышку до появления шипения выходящего пара. После прекращения выхода пара медленно отверните, и снимите крышку с радиатора.
Не используйте в качестве охлаждающей жидкости алкоголь или охлаждающую жидкость на основе метанола.
Используйте только дистиллированную воду в смеси с антифризом.
Снимите крышку радиатора и выверните пробку слива охлаждающей жидкости.
Слейте охлаждающую жидкость в подходящий контейнер.
Промойте систему охлаждения потоком чистой воды и слейте воду из системы охлаждения.
Вверните на место пробку слива охлаждающей жидкости.
Залейте охлаждающую жидкость на основе этиленгликоля в систему охлаждения.
Емкость системы охлаждения: 6 л
Пустите двигатель с открытой крышкой радиатора до прогрева верхнего шланга радиатора.
При работе двигателя на частоте холостого хода долейте охлаждающую жидкость, пока она не достигнет наливной горловины радиатора.
Установите крышку радиатора.
Охладите двигатель и проверьте уровень охлаждающей жидкости.
