Устанавливаем коробку передач на специальный стенд или верстак задней крышкой вверх

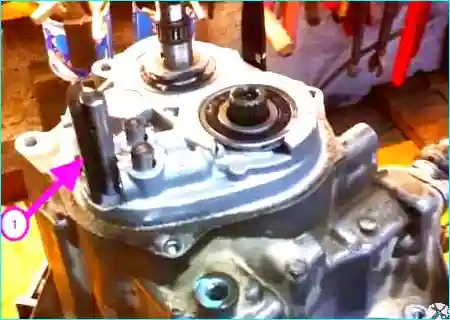

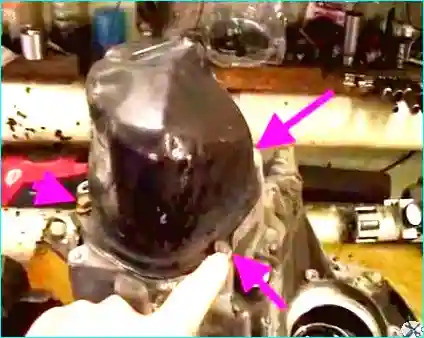

Головкой на 13 откручиваем три болта крепления задней крышки (рис. 1).
Рис. 1. Откручиваем три болта крепления задней крышки
Снимаем крышку.
Крышку нужно снимать осторожно вдоль горизонтальной оси коробки, так как в крышке имеется смазочная трубка, входящая в отверстие первичного вала.

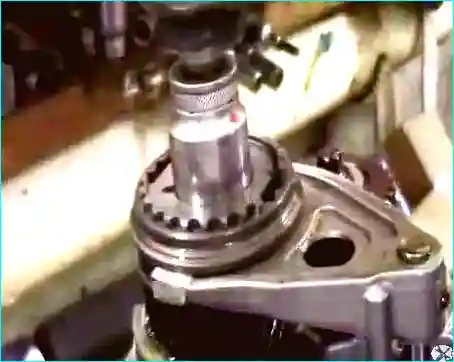

Рис. 2. Головкой на 27 откручиваем гайку крепления блок-шестерни пятой и задней передачи

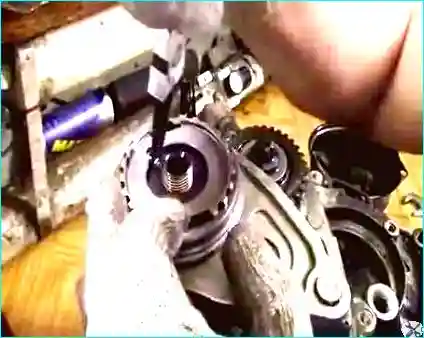

Рис. 3. Щипцами извлекаем стопорную шайбу

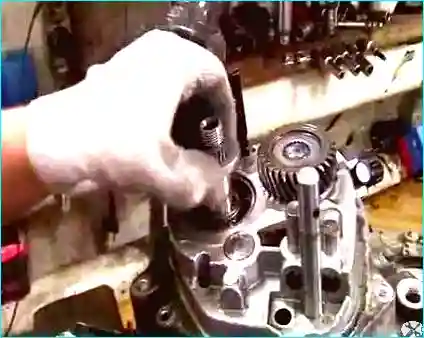

Рис. 4. С помощью выколотки (можно использовать старый клапан) и молотка выбиваем штифт крепления вилки пятой передачи

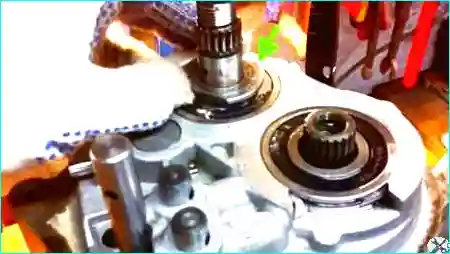

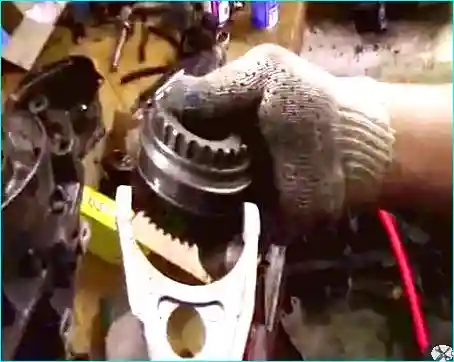

С помощью съемника извлекаем шестерню пятой передачи вместе с вилкой.

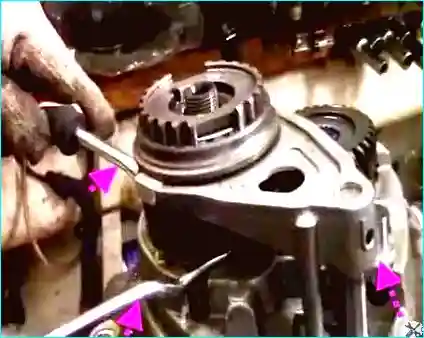

Рис. 5. Если нет съемника, можно воспользоваться двумя мощными отвертками
Рис. 6. Вынимаем вилку

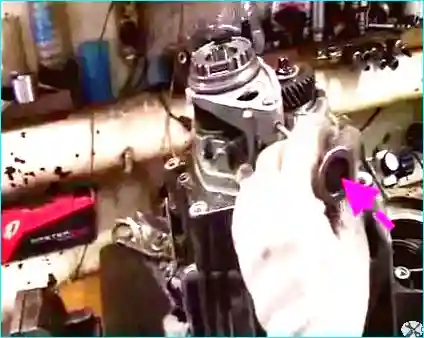

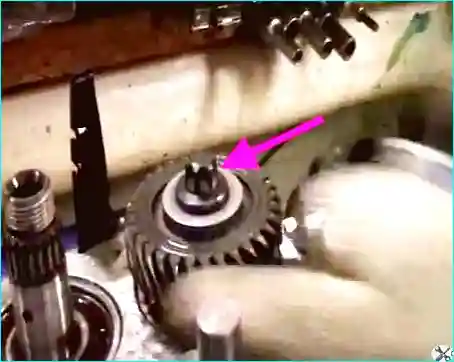

Рис. 7. Извлекаем распорную шайбу (при извлечении шайбы нужно запомнить ее положение, чтобы при сборке не перепутать, на рисунке 8 показано правильное положение шайбы)
Рис. 8. Правильное положение распорной шайбы
Рис. 9. Головкой внутренний Torx E-16 откручиваем болт заднего конца вторичного вала

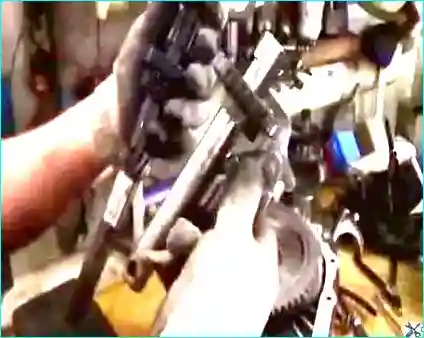

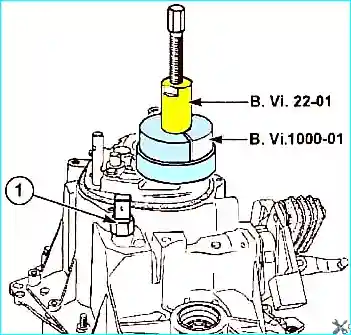

Извлекаем ведомую шестерню пятой передачи с помощью трехпалого съемника или с помощью приспособлений B.Vi. 22.01 и B.Vi. 1000-01 (см. рис. 10).
Если съемника нет, можно воспользоваться двумя мощными шлицевыми отвертками, предварительно наживив болт на задний конец вторичного вала.
Рис. 10. Отвертками помощник упирается в торец шестерни, и несильными ударами по болту спрессовываем шестерню

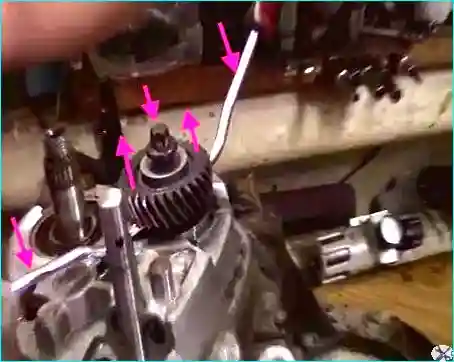

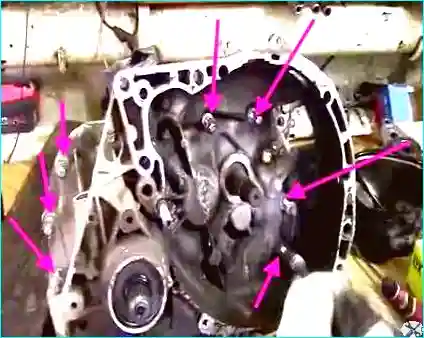

Рис. 11. Головкой Torx E-12 (в некоторых случаях Torx E-14) откручиваем 16 болтов крепления картера коробки передач к картеру сцепления
Пять болтов находится внутри картера сцепления.
Рис. 12. Перед тем как рассоединить картера, нужно прикрепить магнит к штоку вилки, чтобы не потерять шарики и пружинки фиксаторов

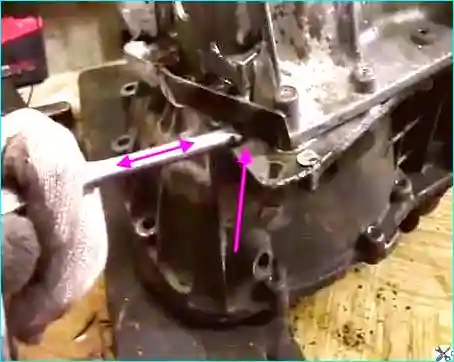

Рис. 13. Тонкую шлицевую отвертку вставляем между утолщенных приливов картеров, и молоточком разъединяем картера КПП
Картера герметизируются с помощью клея-герметика.
Рис. 14. После рассоединения картеров извлекаем три пружинки и три шарика фиксатора

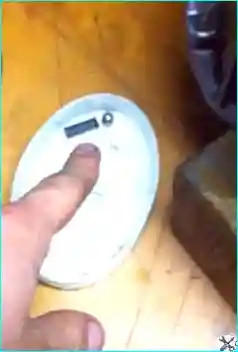

Рис. 15. Вид пружинки и шарика

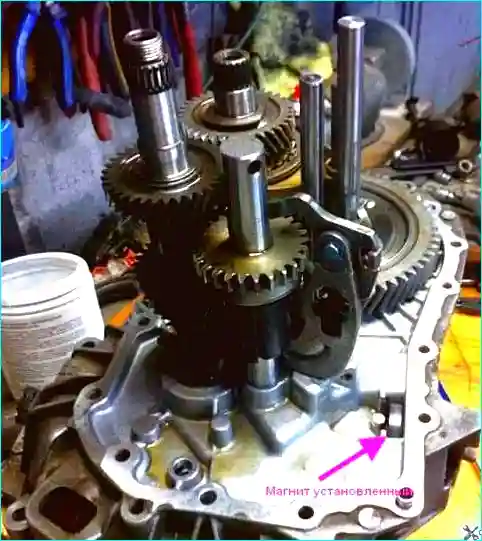

Извлекаем магнит, установленный в коробке передач (рис. 16).
На магните можно посмотреть стружку износа деталей КПП.
Рис. 16. Выбиваем штифт III и IV передачи
Рис. 17. Извлекаем шток вместе с вилкой

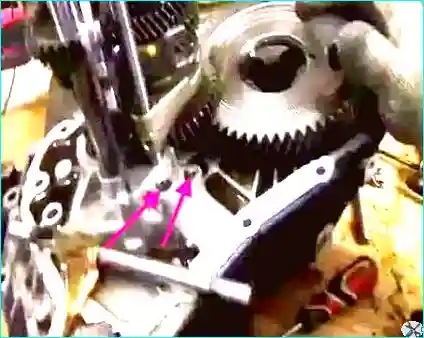

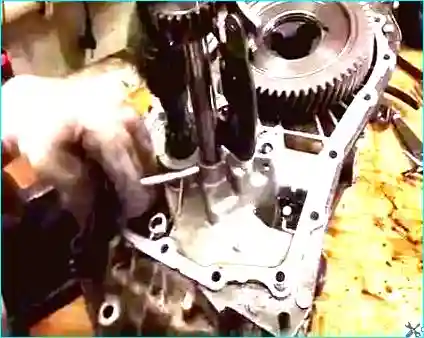

Рис. 18. Вынимаем шарики фиксаторы из технологических отверстий, показанных на рисунке

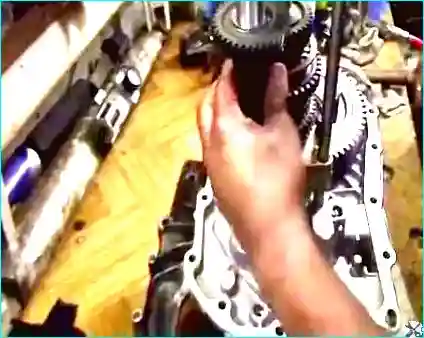

Рис. 19. После этого достаем вторичный вал

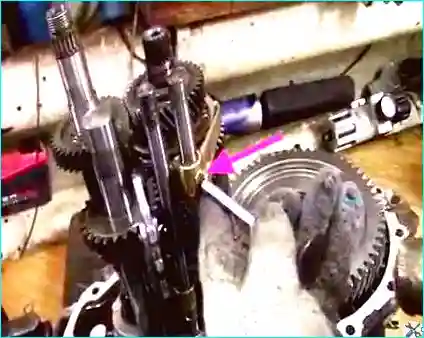

Рис. 20. Бородком выбиваем штифт с вилки задней передачи
Рис. 21. Извлекаем первичный вал и муфту заднего хода
После этого промываем все детали и осматриваем подшипники.
Если есть следы износа, то детали заменяем.
Детали валов КПП представлены на рисунке 22.

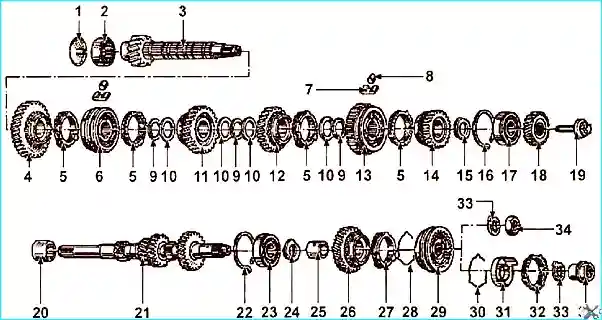

Рис. 22. Детали коробки передач JH3: 1 — маслоотражатель; 2, 17, 23 — подшипники; 3 — вторичный вал; 4 — шестерня 1-й передачи; 5 — блокирующее кольцо синхронизатора; 6 — ступица синхронизатора 1-й и 2-й передач; 7, 28, 30 — пружины; 8 — сухарь; 9, 16, 22 — стопорные кольца; 10 — шлицевая шайба; 11 - шестерня 2-й передачи; 12 — шестерня 3-й передачи; 13 — ступица синхронизатора 3-й и 4-й передач; 14 — шестерня 4-й передачи; 15 — упорная шайба; 18 — шестерня 5-й передачи; 19 — болт заднего конца вторичного вала (70 Н·м); 20 — передний подшипник; 21 — первичный вал; 24 — упорная шайба; 25 — втулка шестерни; 26 — шестерня 5-й передачи; 27 — блокирующее кольцо синхронизатора; 29 — ступица синхронизатора; 31 — фрикционный конус; 32 — блокирующее кольцо синхронизатора; 33 — шайба; 34 — гайка заднего конца первичного вала (190 Н·м)
Подготавливаем все детали для сборки коробки передач.
Сборка коробки передач будет рассмотрена в следующей статье — «Сборка коробки передач JH3».
