Сборка коробки передач F4A (пункты 46–93)
В статье приведена последовательность сборки коробки передач F4A (пункты 46–93) с указанием моментов затяжки, допусков и применяемых материалов.
46. Измерение осевого зазора солнечной шестерни пониженной передачи и подбор упорного кольца #8
Выполните последовательность действий:
- установите самое тонкое упорное кольцо #8 (толщина — 1,6 мм) на упорный подшипник #7;
- установите заднюю крышку на картер коробки передач, затяните болты крепления с моментом 23 ± 3 Н·м;
- разверните коробку передач так, чтобы сторона крепления картера гидротрансформатора оказалась вверху;
- установите на солнечную шестерню пониженной передачи ступицу фрикциона пониженной передачи;
- измерьте осевой зазор солнечной шестерни пониженной передачи, запишите результат;
- допустимое значение: 0,25–0,45 мм;
- снимите все элементы, установленные в подпунктах 1–4.
47. Установка уплотнительных колец
Установите три уплотнительных кольца.
48. Подбор и установка упорного кольца #8

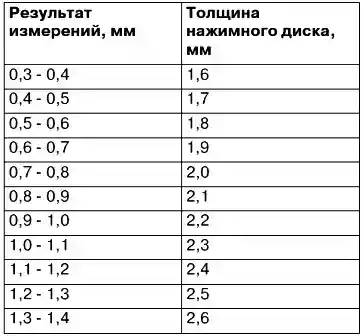

По таблице подберите упорное кольцо #8, толщина которого соответствует измеренному зазору (п. 46.5). Установите кольцо на упорный подшипник #7.

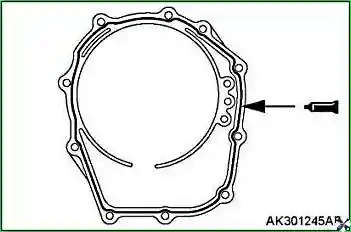

49. Нанесение прокладки FIPG на заднюю крышку
По периметру задней крышки нанесите заготовку прокладки FIPG (формируется в рабочем положении).
Толщина слоя: ~1,6 мм.
Рекомендуемый герметик: оригинальный герметик MITSUBISHI № MD974421 или эквивалентный.
50. Установка задней крышки
Установите заднюю крышку. Затяните болты крепления с моментом 23 ± 3 Н·м.

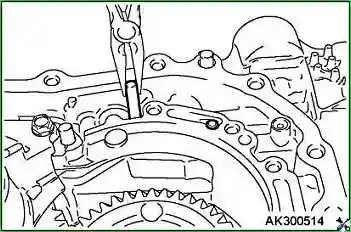

51. Установка блокиратора выходного вала
Установите блокиратор выходного вала, регулировочное кольцо и пружину. Затем установите ось блокиратора.
52. Установка опоры блокиратора
Установите опору блокиратора. Затем установите 2 оси опоры.
53. Установка ступицы фрикциона включения пониженной передачи
Установите ступицу фрикциона включения пониженной передачи.

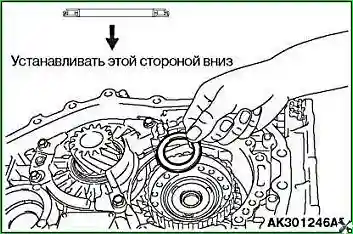

Упорный подшипник установите указанной на рисунке стороной вниз.
54. Установка упорного подшипника #2
Установите упорный подшипник #2.

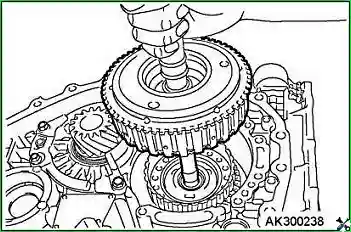

55. Установка фрикциона включения пониженной передачи
Взявшись за входной вал, установите фрикцион включения пониженной передачи.

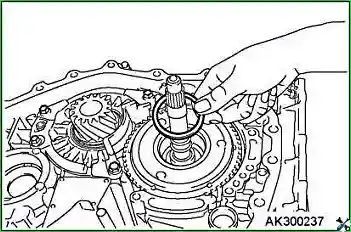

56. Установка упорной шайбы #1 (предварительная)
Установите самую тонкую упорную шайбу #1 (толщина — 1,88 мм) на корпус фрикциона включения пониженной передачи.
Важно: не используйте прокладку, которая уже была зажата между уплотняемыми поверхностями.

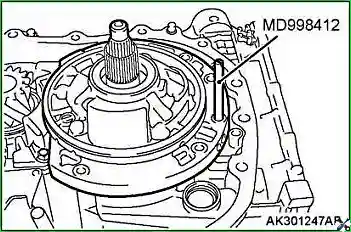

57. Установка прокладки и насоса рабочей жидкости
С помощью направляющей MD998412 установите новую прокладку насоса рабочей жидкости и сам насос.
58. Затяжка болтов насоса рабочей жидкости
Затяните болты крепления насоса с моментом 29 ± 2 Н·м.

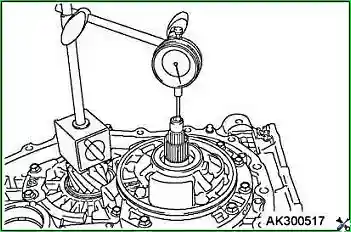

59. Измерение осевого зазора входного вала и замена упорной шайбы #1
Измерьте осевой зазор входного вала. Подберите упорную шайбу #1, толщина которой соответствует измеренному зазору. Замените упорную шайбу, установленную в п. 56.
Допустимое значение зазора: 0,70–1,45 мм.

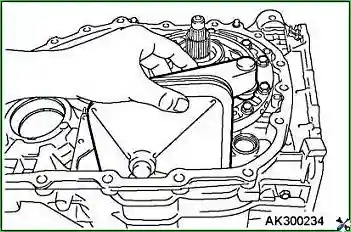

60. Установка фильтра рабочей жидкости
Установите фильтр рабочей жидкости.
61. Установка дифференциала
Установите дифференциал.

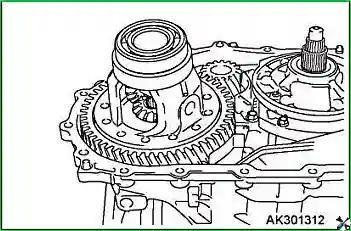

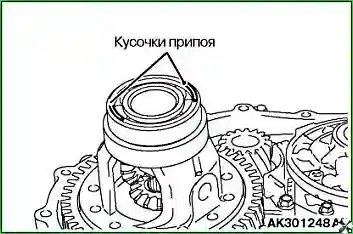

62. Укладка припоя на дифференциал
Положите на дифференциал (в указанных на рисунке местах) 2 кусочка припоя: длина — 10 мм, диаметр — 3 мм.

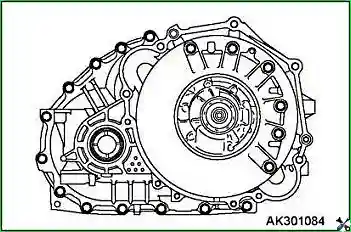

63. Установка картера гидротрансформатора (предварительная)
Установите картер гидротрансформатора на картер коробки передач без прокладки FIPG. Затяните болты крепления с моментом 48 ± 6 Н·м.
64. Снятие картера гидротрансформатора и изъятие припоя
Отверните болты, снимите картер гидротрансформатора. Выньте кусочки припоя.
65. Измерение толщины сплюснутых кусочков припоя
С помощью микрометра измерьте толщину сплюснутых кусочков припоя.
66. Подбор регулировочного кольца
Выберите регулировочное кольцо, толщина которого равна сумме показаний микрометра и требуемой величины натяга подшипника.
Допустимое значение натяга подшипника: 0,045–0,165 мм.

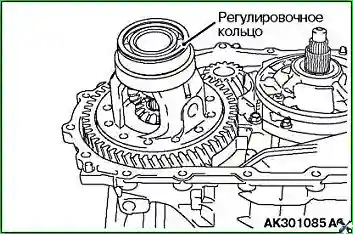

67. Установка регулировочного кольца
Установите регулировочное кольцо, подобранное в п. 66.

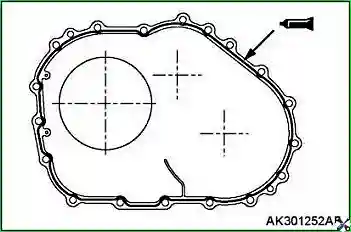

68. Нанесение прокладки FIPG на картер гидротрансформатора
По периметру картера гидротрансформатора нанесите заготовку прокладки FIPG (формируется в рабочем положении).
Толщина слоя: ~1,6 мм.
Рекомендуемый герметик: оригинальный герметик MITSUBISHI или эквивалентный.
69. Установка уплотнительных колец
Установите 2 уплотнительных кольца.
70. Установка картера гидротрансформатора
Установите картер гидротрансформатора. Затяните болты крепления с моментом 48 ± 6 Н·м.
71. Установка оси селекторного рычага и тяги блокиратора выходного вала
Установите ось селекторного рычага и тягу блокиратора выходного вала.
72. Установка валика оси селекторного рычага
Установите валик оси селекторного рычага.
73. Установка уплотнительных колец на поршни гидроаккумуляторов
Приложите новые уплотнительные кольца ко всем поршням гидроаккумуляторов. Все поршни и уплотнительные кольца гидроаккумуляторов одинаковы.
74. Установка пружин и поршней гидроаккумуляторов

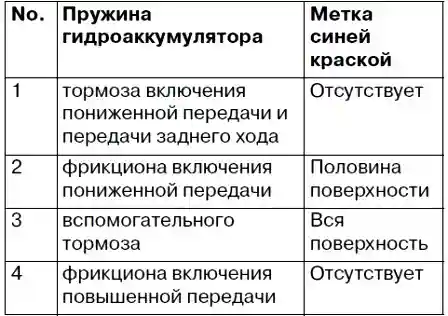

Идентифицируйте пружины гидроаккумуляторов по таблице:
| № | Пружина гидроаккумулятора | Метка синей краской |
|---|---|---|
| 1 | Тормоза включения пониженной передачи и передачи заднего хода | Отсутствует |
| 2 | Фрикциона включения пониженной передачи | Половина поверхности |
| 3 | Вспомогательного тормоза | Вся поверхность |
| 4 | Фрикциона включения повышенной передачи | Отсутствует |
Установите пружины и поршни в посадочные отверстия картера коробки передач.
75. Установка сетчатого фильтра и сальника

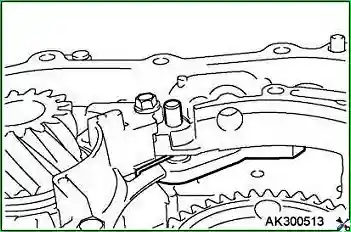

Установите сетчатый фильтр и сальник корпуса вспомогательного тормоза (см. рисунок).

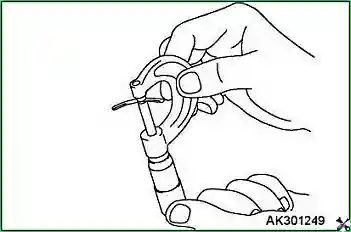

76. Установка уплотнительного кольца в разъём кабеля электромагнитных клапанов
Установите новое уплотнительное кольцо в канавку разъёма электрического кабеля электромагнитных клапанов.
77. Установка разъёма электрического кабеля
Вставьте разъём с внутренней стороны отверстия картера коробки передач (см. рисунок).
Закрепите стопорное кольцо в канавке электрического разъёма.
78. Установка стальных шариков в гидрораспределитель
Установите по одному стальному шарику в 2 верхних отверстия гидрораспределителя (с наружной стороны).
79. Установка гидрораспределителя и прокладки
Установите гидрораспределитель и прокладку. Убедитесь, что наконечник золотника селектора находится в канавке фиксатора оси селекторного рычага.

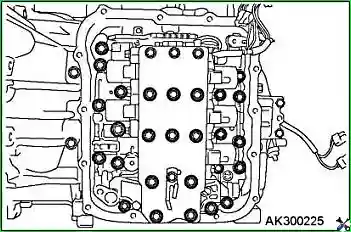

80. Затяжка болтов гидрораспределителя
Установите болты крепления гидрораспределителя. Затяните с моментом 11 ± 1 Н·м.

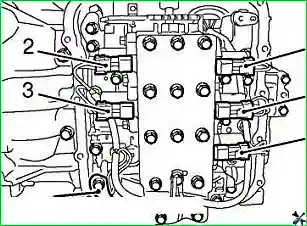

81. Установка датчика температуры и подключение разъёма
Установите датчик температуры рабочей жидкости. Подсоедините электрический разъём к гидрораспределителю.

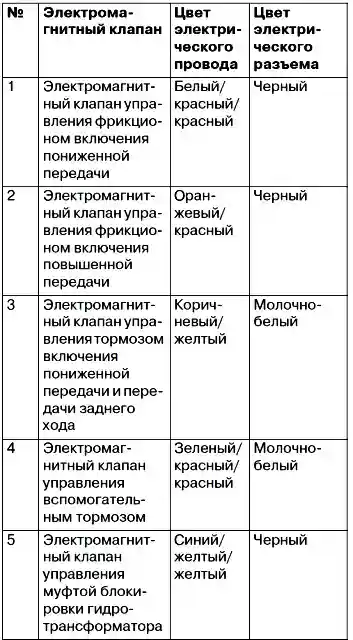

Таблица соответствия электромагнитных клапанов:
| № | Электромагнитный клапан | Цвет провода | Цвет разъёма |
|---|---|---|---|
| 1 | Управления фрикционом включения пониженной передачи | Белый/красный/красный | Чёрный |
| 2 | Управления фрикционом включения повышенной передачи | Оранжевый/красный | Чёрный |
| 3 | Управления тормозом включения пониженной передачи и заднего хода | Коричневый/жёлтый | Молочно-белый |
| 4 | Управления вспомогательным тормозом | Зелёный/красный/красный | Молочно-белый |
| 5 | Управления муфтой блокировки гидротрансформатора | Синий/жёлтый/жёлтый | Чёрный |

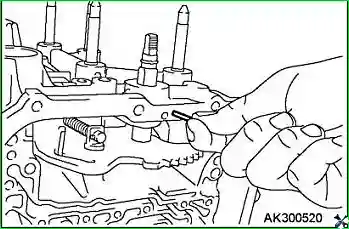

82. Установка пружины фиксатора и фиксатора оси селекторного рычага
Установите пружину фиксатора оси селекторного рычага. Установите фиксатор оси селекторного рычага.

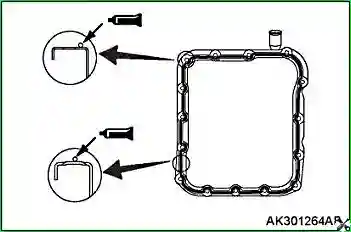

83. Нанесение прокладки FIPG на крышку гидрораспределителя
По периметру крышки гидрораспределителя (см. рис.) нанесите заготовку прокладки FIPG, формируемую в рабочем положении.
Толщина слоя: ~2,5 мм.
Рекомендуемый герметик: оригинальный герметик MITSUBISHI № MD974421 или эквивалентный.
84. Установка и затяжка болтов крышки гидрораспределителя
Установите болты крепления крышки гидрораспределителя. Затяните болты с моментом 11 ± 1 Н·м.
85. Установка уплотнительного колпачка
Установите уплотнительный колпачок.

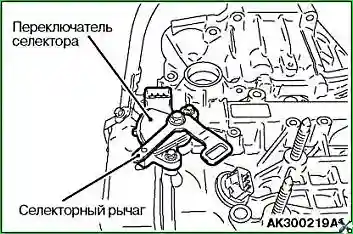

86. Установка переключателя селектора
Установите переключатель селектора.
87. Установка селекторного рычага
Установите селекторный рычаг.

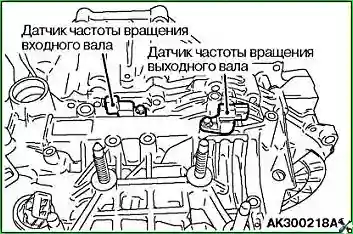

88. Установка датчиков частоты вращения валов
Установите датчики частоты вращения входного и выходного валов.
89. Установка сапуна

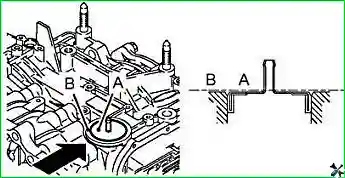

Установите сапун так, чтобы его поверхность «А» была вровень с поверхностью «В» картера коробки передач (см. рис.).
90. Установка болта с проушиной
Смажьте рабочей жидкостью АКП (ATF) обе посадочные поверхности новой прокладки и резьбовую поверхность болта с проушиной. Затяните болт с моментом 24 ± 3 Н·м.
91. Установка контрольного щупа
Вставьте контрольный щуп.
92. Установка кронштейнов опор
Установите кронштейны опор.
93. Установка гидротрансформатора
Перед установкой смажьте рабочей жидкостью АКП (ATF) ступицу насоса рабочей жидкости. Будьте осторожны: не повредите кромку сальника при установке гидротрансформатора. Установите гидротрансформатор.

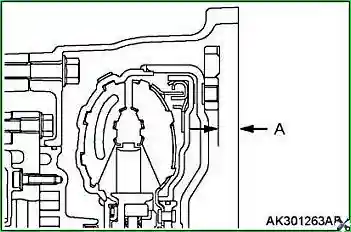

Проверьте, что размер «А» (см. рис.) соответствует установочному значению: 12,2 мм.
Ключевые требования и предупреждения (итоговые)
Замена расходных материалов
- всегда используйте новые прокладки, уплотнительные кольца, сальники;
- не применяйте повторно болты с герметиком.
Смазки и жидкости
- для смазки/удержания элементов: голубой петролатум или белый вазелин;
- для фрикционных элементов и вращающихся частей: рабочая жидкость АКП (ATF);
- не наносите герметик/клей на прокладки.
Инструменты
- используйте только указанные специальные инструменты (например, MD998412, MB991631 и др.);
- не используйте тканные перчатки и тряпки (допустимо: нейлоновая ткань, бумажные полотенца).
Моменты затяжки
- строго соблюдайте указанные моменты затяжки (например, 29 ± 2 Н·м, 48 ± 6 Н·м и др.);
- используйте динамометрический ключ.
Контроль зазоров
- проверяйте осевые зазоры (например, 0,25–0,45 мм, 0,70–1,45 мм) и подбирайте регулировочные элементы по таблицам;
- фиксируйте измеренные значения.
Герметики
- применяйте рекомендованные герметики (например, MITSUBISHI № MD974421);
- соблюдайте толщину наносимого слоя FIPG (1,6 мм, 2,5 мм и т. д.).
Ориентация деталей
- устанавливайте упорные подшипники указанной на рисунке стороной вниз;
- следите за положением меток и канавок (например, наконечник золотника селектора).
