Система состоит из клапана рециркуляции с мембраной, термовакуумного выключателя и двух шлангов

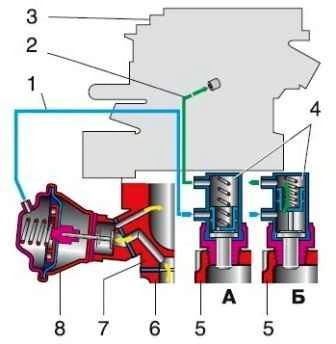

Схема системы рециркуляции отработавших газов: 1 - шланг от термовакуумного выключателя к клапану рециркуляции; 2 - шланг от термовакуумного выключателя к карбюратору; 3 - карбюратор; 4 - термовакуумный выключатель; 5 - головка блока цилиндров; 6 - выпускной коллектор; 7 - впускной трубопровод; 8 - клапан рециркуляции; А - на холодном двигателе; Б - на двигателе, прогретом до температуры охлаждающей жидкости 40 °С, на частичных нагрузках
Одним шлангом выключатель соединен с наддроссельным пространством карбюратора, и при работе двигателя в шланге создается разрежение.
Другой шланг подходит к выключателю от клапана рециркуляции.
При прогреве двигателя клапан термовакуумного выключателя открывается и пропускает разрежение к клапану рециркуляции, открывая его.
Часть отработавших газов через перепускное отверстие засасывается во впускной коллектор и догорает в цилиндрах двигателя, что снижает токсичность отработавших газов.
Снятие клапана рециркуляции и термовакуумного выключателя
Сливаем жидкость из системы охлаждения двигателя

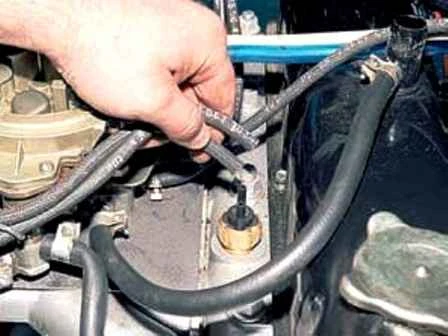

Снимаем два шланга с термовакуумного выключателя

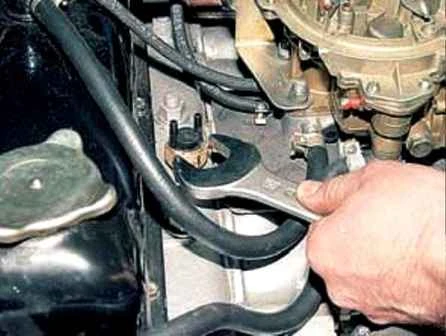

Накидным ключом на 27 выкручиваем выключатель из головки блока цилиндров

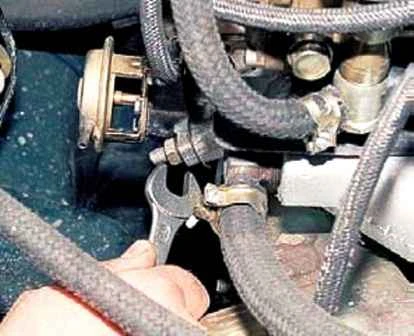

Снимаем шланг со штуцера клапана рециркуляции и ключом на 13 откручиваем две гайки

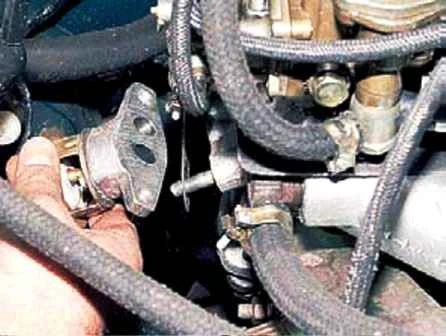

Снимаем клапан рециркуляции с выпускного коллектора
Между клапаном и коллектором установлена уплотнительная прокладка

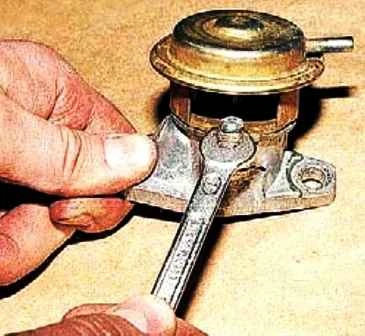

Ключом на 8 откручиваем три болта

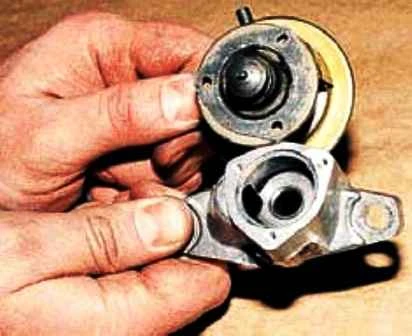

Вынимаем клапан из корпуса
Сборку и установку клапана и выключателя проводим в обратном порядке
