Топливный бак снимаем для промывки или для замены

Подготавливаем автомобиль для выполнения задания. Желательно чтобы бак был пустой.

Устанавливаем автомобиль на подъемник или смотровую канаву.

Сбрасываем давление топлива в системе питания и отсоединяем колодку жгута проводов от разъема крышки топливного модуля (смотрим статью – Ремонт топливного модуля Renault Duster).

Снимаем глушитель вместе с трубами (статья – Снятие элементов выхлопной системы Renault Duster) и карданную передачу (статья – Замена карданной передачи Renault Duster)

Снятие и установка топливного бака Рено Дастер

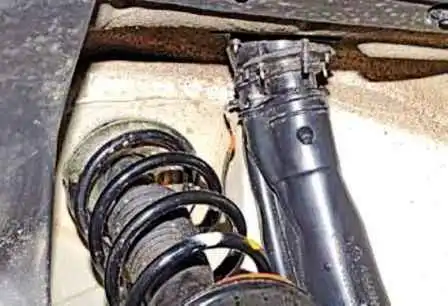

Соединение горловины с наливной трубой в колесной арке правого заднего колеса (рис. 1)

Снятие и установка топливного бака Рено Дастер

Отсоединяем наконечник массового провода от вывода наливной трубы

Снятие и установка топливного бака Рено Дастер

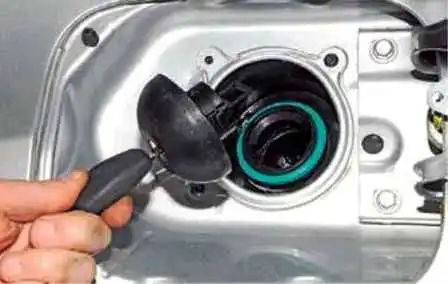

Снимаем пробку наливной горловины

Снятие и установка топливного бака Рено Дастер

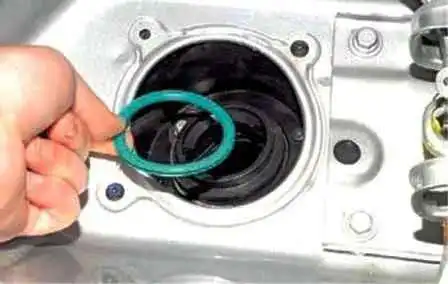

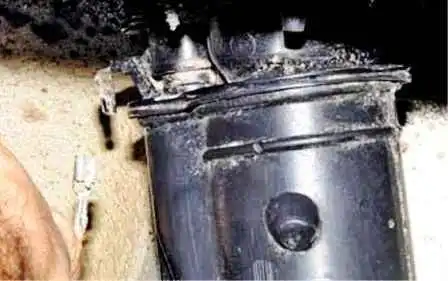

Снимаем с отбортовки горловины резиновое уплотнительное кольцо.

Снятие и установка топливного бака Рено Дастер

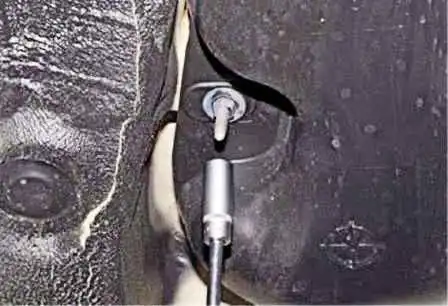

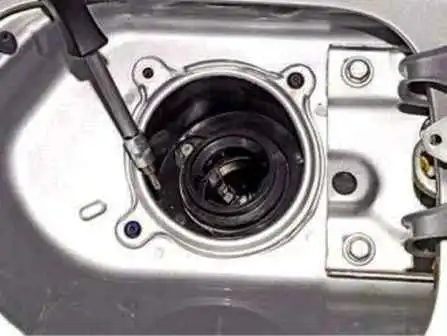

Ключом TorxT-20 откручиваем два самореза крепления горловины к наливной трубе

Снятие и установка топливного бака Рено Дастер

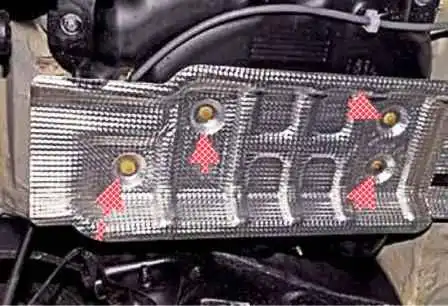

К дну бака четырьмя пистонами крепится теплозащитный экран дополнительного глушителя

Снятие и установка топливного бака Рено Дастер

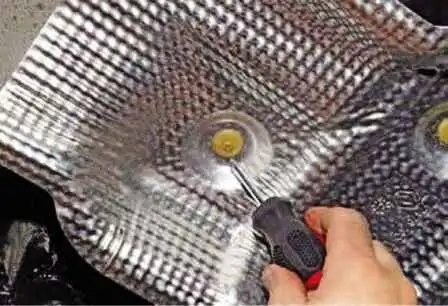

Крестовой отверткой выкручиваем на несколько оборотов фиксатор пистона

Снятие и установка топливного бака Рено Дастер

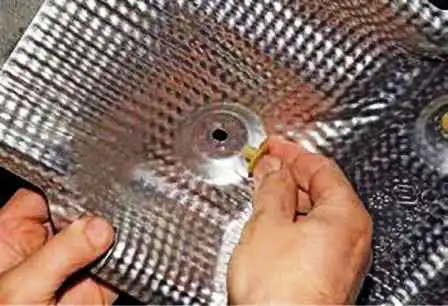

Поддев шлицевой отверткой, извлекаем пистон.

Также извлекаем еще три пистона крепления теплозащитного экрана

Снятие и установка топливного бака Рено Дастер

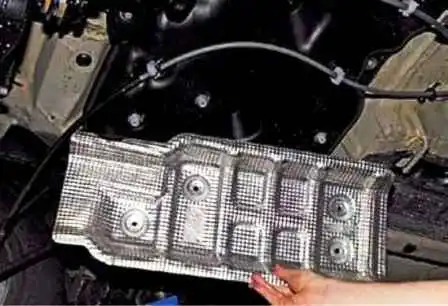

Снимаем экран

Снятие и установка топливного бака Рено Дастер

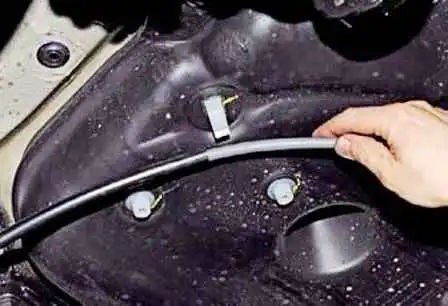

Выводим один из тросов стояночного тормоза из переднего держателя на топливном баке

Снятие и установка топливного бака Рено Дастер

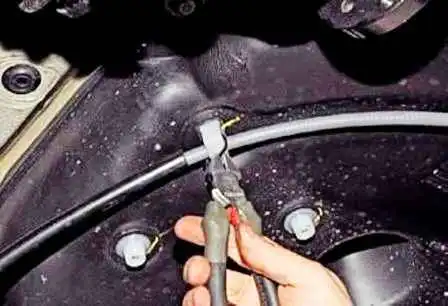

Бокорезами перекусываем пластмассовый хомут, фиксирующий задний держатель троса стояночного тормоза

Снятие и установка топливного бака Рено Дастер

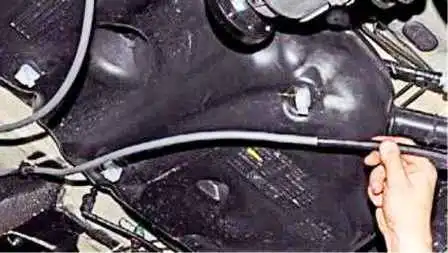

Выводим трос из заднего держателя

Снятие и установка топливного бака Рено Дастер

Также выводим из двух держателей на баке другой трос стояночного тормоза

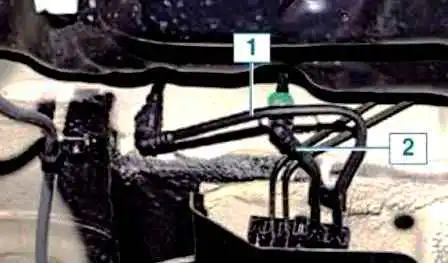

1 - трубка соединяющая с адсорбером системы улавливания паров топлива, 2 - трубка, соединяющая с топливным фильтром в моторном отсеке

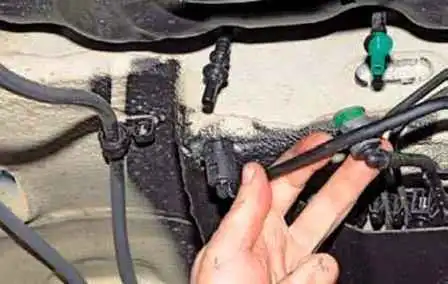

Под днищем автомобиля к передней части топливного бака подходят две трубки, трубка соединяющая с адсорбером и топливным фильтром

Снятие и установка топливного бака Рено Дастер

Нажав на фиксатор наконечника (серого цвета) трубки подвода топлива к фильтру, отсоединяем наконечник трубки, соединяющейся со штуцером крышки топливного модуля

Снятие и установка топливного бака Рено Дастер

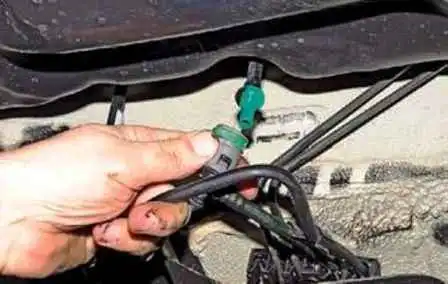

Также отсоединяем наконечник другой трубки от трубки соединяющейся с топливным баком

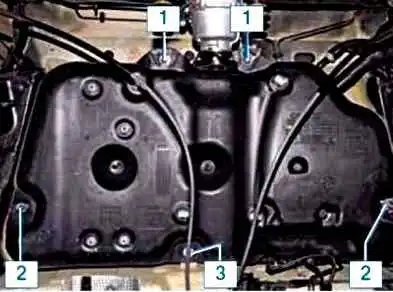

Места крепления топливного бака к днищу автомобиля: 1 - болты заднего крепления, 2 - гайки бокового крепления, 3 - болт переднего крепления

Места крепления топливного бака

Снятие и установка топливного бака Рено Дастер

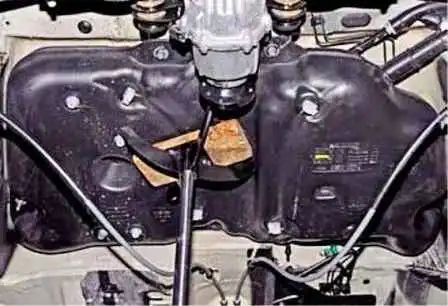

Устанавливаем регулируемый упор под топливный бак, подложив деревянный брусок, чтобы не повредить бак

Снятие и установка топливного бака Рено Дастер

Высокой головкой на 13 откручиваем две гайки бокового крепления топливного бака

Снятие и установка топливного бака Рено Дастер

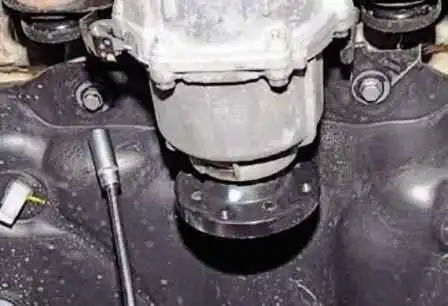

Откручиваем два болта заднего и болт переднего крепления бака

Снятие и установка топливного бака Рено Дастер

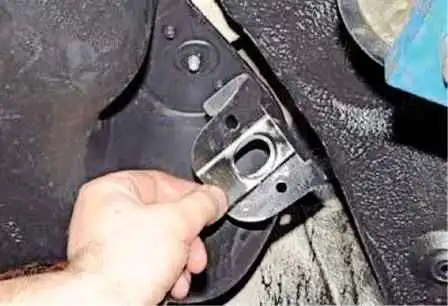

Снимаем с отбортовки бака металлическую прокладку.

Также снимаем другую металлическую прокладку.

Снятие и установка топливного бака Рено Дастер

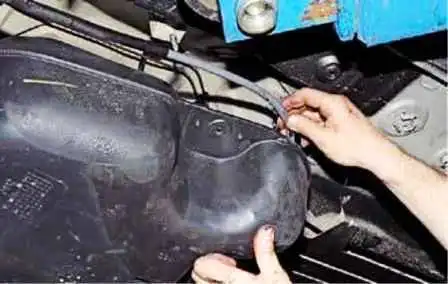

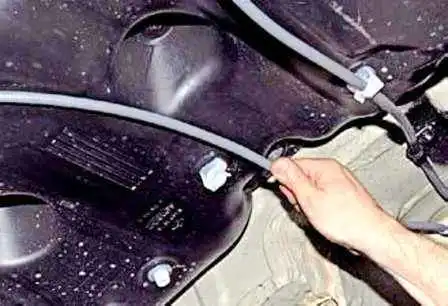

Немного приспустив бак на упоре, переводим через него тросы стояночного тормоза

Снятие и установка топливного бака Рено Дастер

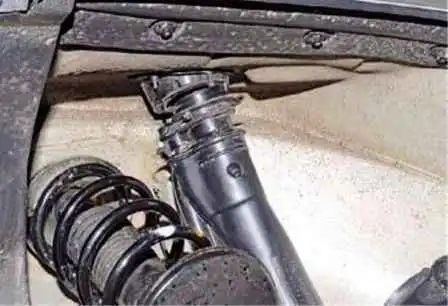

При опускании бака контролируем разъединение горловины наливной трубы и ее пластмассового переходника в соединении с кузовом

Снятие и установка топливного бака Рено Дастер

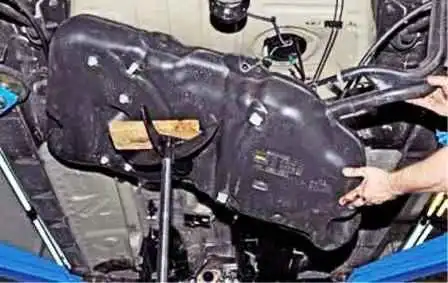

Опускаем топливный бак на регулируемом упоре, придерживая наливную трубу

Снятие и установка топливного бака Рено Дастер

Снимаем бак в сборе с топливным модулем.

При необходимости извлекаем из бака топливный модуль.

Устанавливаем топливный бак в обратной последовательности.

Залив в бак топливо, включаем зажигание и проверяем герметичность соединений топливной магистрали.

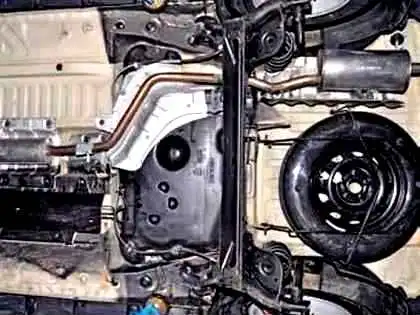

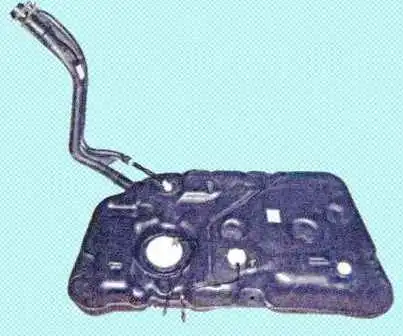

Расположение топливного бака на автомобиле 4х2

На автомобиле 4х2 операции по демонтажу топливного бака практически такие же (только отсутствует операция по снятию карданной передачи), как на автомобиле 4х4
