Элементы тормозных механизмов снимаем для замены или для ремонта

Замену тормозных колодок передних тормозных механизмов мы рассмотрели в статье – Замена колодок тормозных механизмов передних колес Рено Дастер.

Замена шланга тормозного механизма переднего колеса

Тормозной шланг заменяем при наличии на нем механических дефектов - потертостей, трещин или разрывов, а также в случае обнаружения течи тормозной жидкости через шланг.

После пробега свыше 120 тыс. км или 5 лет эксплуатации автомобиля (в зависимости оттого, что наступит раньше) желательно провести принудительную замену шлангов обоих тормозных механизмов передних колес.

Работу проводим на ровной площадке.

Снимаем переднее колесо и надежно фиксируем автомобиль на подставке.

Перед выворачиванием штуцера тормозной трубки из верхнего наконечника шланга металлической щеткой очищаем место их соединения от грязи и коррозии и наносим на него легкопроникающую жидкость типа WD-40.

Замена элементов передних тормозов Renault Duster

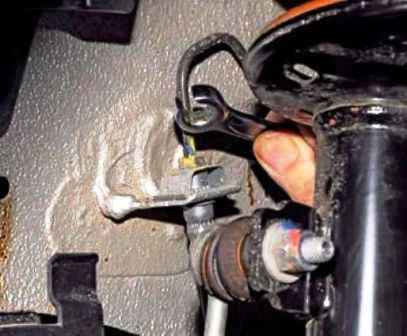

Специальным ключом для штуцеров тормозных трубок на 11 выворачиваем штуцер тормозной трубки из верхнего наконечника шланга.

Замена элементов передних тормозов Renault Duster

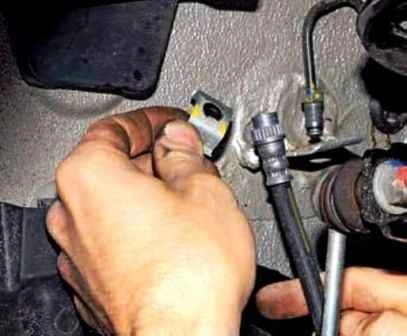

Выводим наконечник шланга из отверстия кронштейна кузова.

Во избежание утечек тормозной жидкости надеваем на трубку резиновый колпачок штуцера прокачки тормозного механизма.

Замена элементов передних тормозов Renault Duster

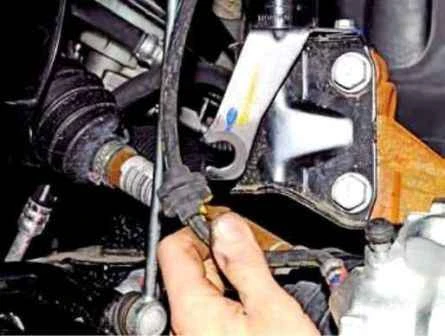

Выводим резиновую муфту шланга из проушины амортстойки

Замена элементов передних тормозов Renault Duster

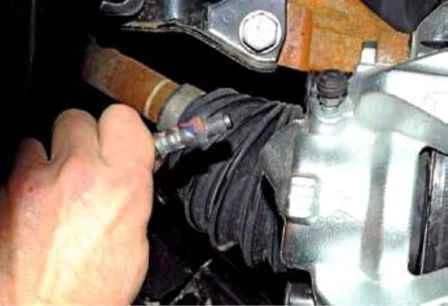

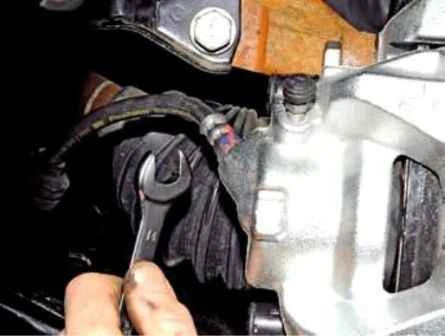

Ключом на 14 выкручиваем нижний наконечник шланга из отверстия корпуса тормозного механизма переднего колеса

Замена элементов передних тормозов Renault Duster

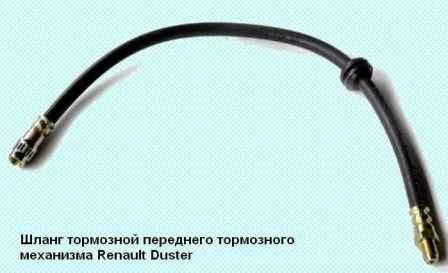

Снимаем шланг

Замена элементов передних тормозов Renault Duster

Устанавливаем шланг в обратной последовательности.

Прокачиваем гидропривод тормозов, как описано в статье – Замена и прокачка гидропривода тормозов и сцепления Рено Дастер.

Замена диска тормозного механизма переднего колеса

Толщина тормозного диска должна быть не меньше 21,8 мм.

Если на диске тормозного механизма имеются трещины, глубокие риски, волнистость, или другие повреждения его нужно заменить.

Диски тормозных механизмов передних колес нужно заменять парой, при этом нужно заменить и тормозные колодки.

Устанавливаем автомобиль на ровную площадку или на подъемник.

Снимаем переднее колесо и фиксируем автомобиль на подставке.

Поворачиваем рулевое колесо до предела в ту сторону, на которой демонтируем диск.

Снимаем с тормозного диска суппорт и подвязываем его проволокой или шнуром к пружине передней подвески.

Снимаем тормозные колодки.

Замена элементов передних тормозов Renault Duster

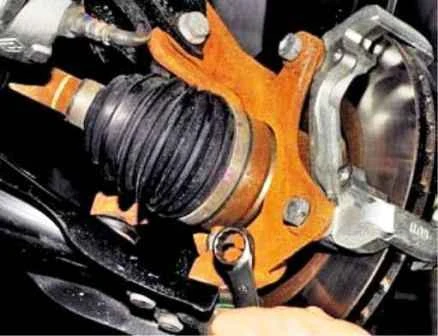

Накидным ключом на 18 откручиваем два болта крепления направляющей колодок к поворотному кулаку.

Замена элементов передних тормозов Renault Duster

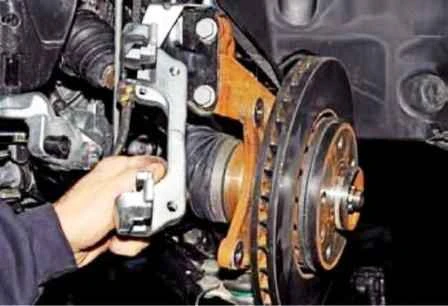

Снимаем направляющую колодок.

Металлической щеткой очищаем от грязи и коррозии головки винтов крепления диска тормозного механизма к ступице переднего колеса.

Замена элементов передних тормозов Renault Duster

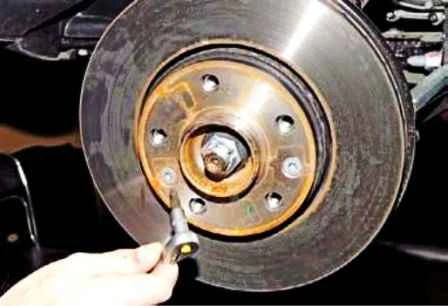

Ключом Torx T-40 отворачиваем два винта крепления диска тормозного механизма к ступице переднего колеса.

Для удержания диска от проворачивания можно ввернуть в резьбовое отверстие ступицы болт крепления колеса и вставить монтажную лопатку между болтом и буртиком ступицы.

Замена элементов передних тормозов Renault Duster

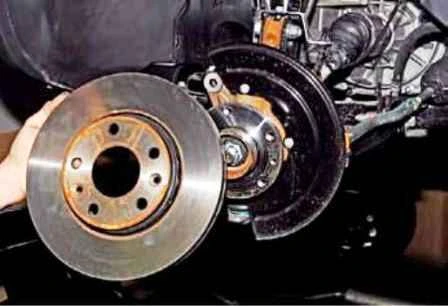

Снимаем диск со ступицы.

Перед установкой нового тормозного диска очищаем привалочную поверхность ступицы от ржавчины и загрязнений.

Устанавливаем диск в обратной последовательности.

Затягиваем винты крепления диска и болты крепления направляющей колодок моментами:

  • - винт крепления тормозного диска к ступице – 14 Нм;
  • - болт крепления направляющей колодок к поворотному кулаку – 80 Нм.

Замена суппорта тормозного механизма переднего колеса

Для выполнения задания потребуются инструменты: ключ на 14, торцовая головка на 18, большая отвертка

Суппорт тормозного механизма снимаем для замены или ремонта, а также для получения доступа к другим агрегатам.

Ослабляем затяжку болтов переднего колеса со стороны заменяемого суппорта.

Подставляем под задние колеса башмаки.

Приподнимаем переднюю часть автомобиля и устанавливаем ее на упоры.

Замена элементов передних тормозов Renault Duster

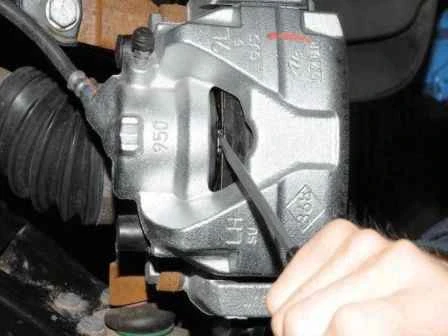

Вставив большую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра, утапливаем поршень рабочего цилиндра в цилиндр

Замена элементов передних тормозов Renault Duster

Ослабляем затяжку нижнего наконечника тормозного шланга

Замена элементов передних тормозов Renault Duster

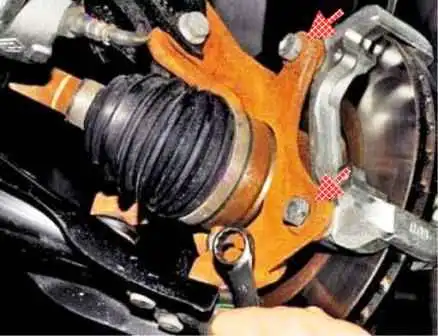

Ослабляем затяжку двух болтов нижнего и верхнего креплений суппорта в сборе с направляющей колодок к поворотному кулаку

Замена элементов передних тормозов Renault Duster

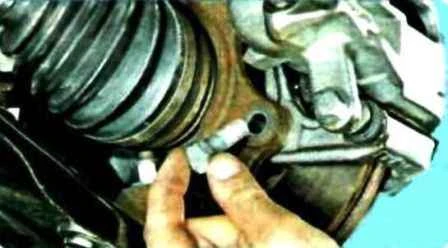

Выкручиваем болты

Замена элементов передних тормозов Renault Duster

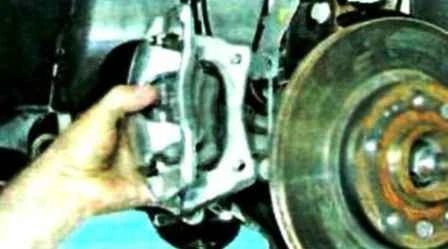

Отсоединяем суппорт от поворотного кулака и снимаем его, свинчивая с наконечника тормозного шланга.

Сразу же глушим отверстие наконечника любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

Устанавливаем суппорт в обратной последовательности.

После установки восстанавливаем уровень тормозной жидкости в бачке и прокачиваем систему гидропривода тормозов.
