Как снять рулевую колонку Газель Некст

Подготавливаем автомобиль Газель Next для выполнения работы по снятию рулевой колонки. Необходимые инструменты: ключ Torx T30, головка на 10 мм, вороток, удлинитель, анаэробный фиксатор резьбы (например, Loctite 243 или аналог).

Отключаем минусовую клемму аккумулятора для обеспечения безопасности работ.

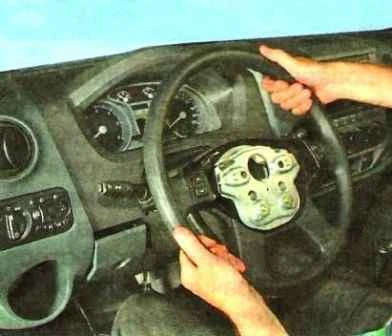

Автомобиль с установленным рулевым колесом — **Рис. 1.** Установка руля прямо по движению автомобиля.

Устанавливаем руль прямо по движению автомобиля для корректной центровки при обратной установке.

Снимаем руль (подробнее в статье – Снятие руля и кожуха рулевой колонки).

Демонтаж пластикового кожуха рулевой колонки — **Рис. 2.** Снятие кожуха рулевой колонки.

Снимаем кожух рулевой колонки, состоящий из двух пластиковых половинок, закрепленных саморезами.

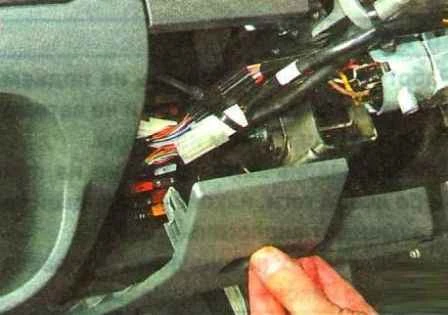

Отсоединение нижнего декоративного щитка приборной панели — **Рис. 3.** Снятие нижнего декоративного щитка панели приборов.

Снимаем нижний декоративный щиток панели приборов из ABS-пластика, преодолевая сопротивление пружинных фиксаторов.

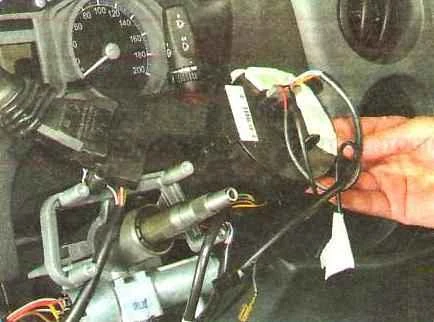

Снимаем блок подрулевых переключателей в сборе, отсоединив электрические разъемы (подробнее в статье – Замена подрулевых переключателей).

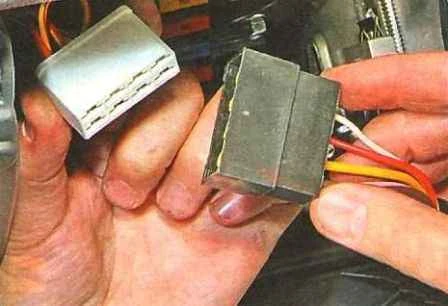

Колодка проводов замка зажигания с разъемом — **Рис. 5.** Разъединение колодки проводов замка зажигания.

Разъединяем колодку проводов замка зажигания, нажав на фиксатор разъема.

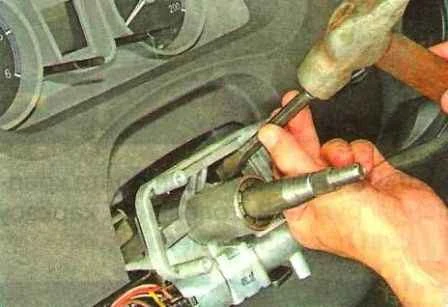

Демонтаж замка зажигания с рулевой колонки — **Рис. 6.** Снятие замка зажигания (при необходимости).

Если снимаем рулевую колонку для замены, снимаем с нее замок зажигания, вывернув два болта крепления ключом Torx T30.

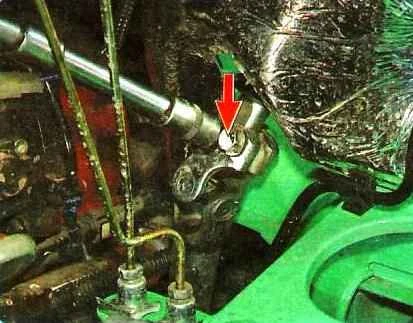

Стяжной болт клеммового соединения валов — **Рис. 7.** Выкручивание стяжного болта клеммового соединения промежуточных валов.

В подкапотном пространстве выкручиваем стяжной болт клеммового соединения верхнего и нижнего промежуточных валов головкой на 10 мм.

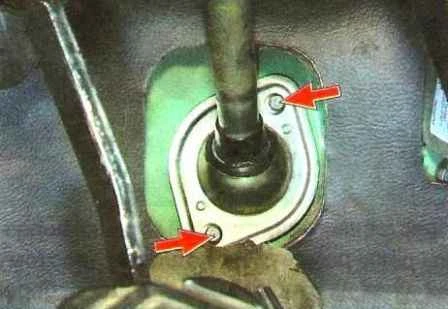

Болты крепления шаровой опоры промежуточного вала — **Рис. 8.** Выкручивание болтов крепления шаровой опоры верхнего промежуточного вала.

Под панелью приборов выкручиваем два болта крепления шаровой опоры верхнего промежуточного вала головкой на 10 мм с удлинителем.

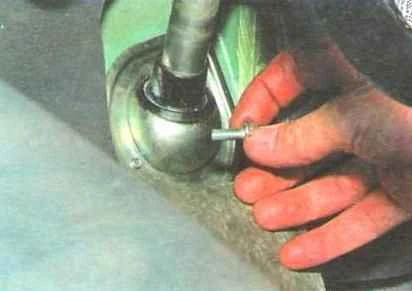

Извлеченные болты крепления опоры — **Рис. 9.** Извлечение болтов крепления опоры.

Извлекаем болты крепления опоры.

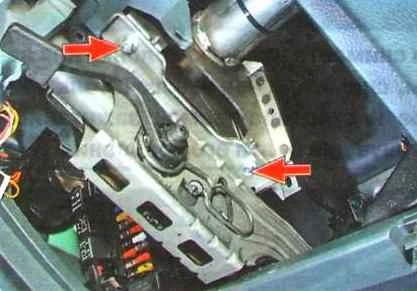

Левые болты крепления рулевой колонки к каркасу — **Рис. 10.** Выкручивание болтов крепления рулевой колонки слева.

Выкручиваем два болта крепления рулевой колонки к металлическому каркасу панели приборов слева.

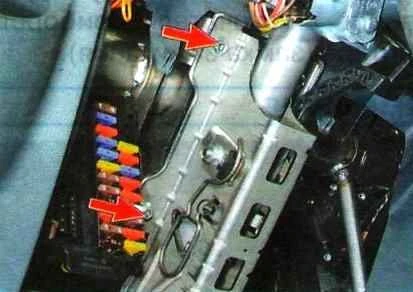

Правые болты крепления рулевой колонки — **Рис. 11.** Выкручивание болтов крепления рулевой колонки справа.

И два болта крепления справа.

Аккуратно снимаем рулевую колонку в сборе.

Демонтированная рулевая колонка Газель Next — **Рис. 12.** Снятая рулевая колонка.

Важно: Устанавливаем детали в обратном порядке.

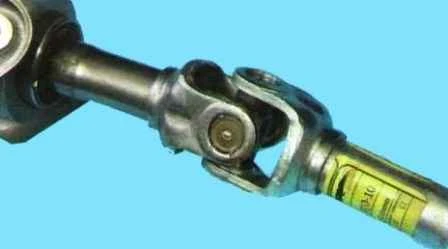

Вал рулевой колонки с крестовинами — **Рис. 13.** Вал рулевой колонки.

Важно: Крестовины вала рулевой колонки неразборные, ремонту не подлежат, в случае износа заменяется вал в сборе.

Важно: Перед установкой наносим анаэробный фиксатор резьбы средней прочности (Loctite 243 или аналог) на резьбовые части четырех болтов крепления рулевой колонки и двух болтов крепления опоры промежуточного вала.

Моменты затяжки резьбовых соединений:

— болты крепления рулевой колонки (М8) — 18–25 Н·м;
— болты крепления опоры промежуточного вала (М8) — 5,5–8,0 Н·м;
— болт клеммового соединения промежуточных валов (М10) — 28–32 Н·м.
