Общее устройство системы улавливания паров топлива
Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.
В системе применен метод поглощения паров угольным адсорбером, который установлен на топливном баке под автомобилем (может устанавливаться в багажном отделении, в зависимости от комплектации).
Принцип работы: электромагнитный клапан продувки по сигналам блока управления двигателем переключает режимы работы системы. Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом).
При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из ресивера в полость адсорбера при открывании клапана продувки.
Блок управления регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса. Пары топлива из адсорбера по трубопроводу поступают в ресивер двигателя и сгорают в цилиндрах.
Признаки неисправности: неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
1 — впускной коллектор; 2 — электромагнитный клапан продувки адсорбера; 3 — адсорбер; 4 — топливный бак;
5 — отверстие сообщения с атмосферой; 6 — обратный клапан (только на двигателе F4R 776);
7 — электромагнитный клапан продувки адсорбера K4M; 8 — электромагнитный клапан продувки адсорбера (F4R);
9 — адсорбер; 10 — трубопровод подвода паров бензина из топливного бака;
11 — трубопровод подвода паров бензина к впускному коллектору; 12 — трубка сообщения с атмосферой адсорбера
Сообщение с атмосферой топливного бака осуществляется через адсорбер (улавливатель топливных паров). Пары бензина удерживаются активированным углем, содержащемся в адсорбере. Пары бензина из адсорбера поступают в двигатель, где и сгорают.
Для этого адсорбер соединяется с впускным коллектором с помощью электромагнитного клапана, который расположен на чашке брызговика.
Принцип действия электромагнитного клапана: изменение проходного сечения в зависимости от сигнала степени циклического открытия, поступающего от ЭБУ системы впрыска. Изменение проходного сечения канала для топливных паров происходит за счет равновесия между магнитным полем, создаваемым напряжением питания обмотки, и усилием возвратной пружины, обеспечивающей закрытие электромагнитного клапана.
Условия продувки адсорбера
Управляющий сигнал на электромагнитный клапан продувки адсорбера подается через контакт С-Е1 разъема ЭБУ при следующих условиях:
- температура охлаждающей жидкости выше 55°С;
- температура воздуха выше 10°С;
- двигатель не находится в режиме холостого хода;
- заданный порог нагрузки достигнут;
- датчик положения дроссельной заслонки не находится в положении «холостой ход».
Диагностика: при проведении диагностики с помощью «бортовой системы диагностики» продувка адсорбера не разрешается.
Степень циклического открытия электромагнитного клапана продувки адсорбера может быть определена с помощью диагностического прибора путем считывания параметра PR102 (степень циклического открытия электромагнитного клапана продувки адсорбера). Электромагнитный клапан закрыт при величине параметра ниже 1,2%.
Снятие и проверка адсорбера

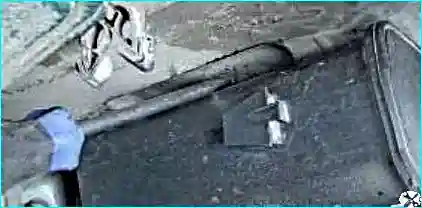

Поддеваем большой отверткой, преодолевая упругое сопротивление фиксаторов, снимаем адсорбер.
Установка: устанавливаем адсорбер в обратном порядке.
Проверка адсорбера
- Заглушите на адсорбере патрубок трубопровода, идущего от топливного бака.
- Подсоедините манометр прибора (Mot. 1311-01) к штуцеру сообщения с атмосферой адсорбера.
- При работе двигателя на холостом ходу убедитесь, что в штуцере сообщения с атмосферой адсорбера нет разрежения (а также, что считываемое на приборе значение параметра «степень циклического открытия электромагнитного клапана продувки адсорбера» остается минимальной: X ≤ 1,5%).
Если есть разрежение: при выключенном зажигании с помощью вакуумного насоса создайте разрежение 500 мбар на выходе электромагнитного клапана. Разрежение не должно изменяться более чем на 10 мбар за 30 секунд.
- Если давление изменяется — электромагнитный клапан неисправен, замените его.
- Если давление не изменяется, при соблюдении условий продувки разрежение должно увеличиваться (одновременно должно увеличиваться значение параметра на экране диагностического прибора). При этом условии возникает электрическая неисправность, поэтому необходимо проверить цепь.
Снятие электромагнитного клапана продувки адсорбера
Меры предосторожности: отсоединяем минусовую клемму аккумулятора.
Вынимаем клапан из кронштейна.
Установка: устанавливаем электромагнитный клапан адсорбера в обратном порядке.
