Двигатель автомобиля снимаем, опуская его вниз вместе с коробкой передач из моторного отсека

Для выполнения задания потребуется подъемник, чтобы повыше поднять переднюю часть автомобиля.

Если выполняем работу в гаражных условиях, при отсутствии подъемника нужен домкрат и прочные высокие опоры, чтобы установить на них приподнятую переднюю, часть автомобиля, что даст возможность вынуть из-под нее двигатель.

Потребуются инструменты: ключи на 10, 13, 16, 18, торцовые головки на 16, 18, набор отверток, емкость для охлаждающей жидкости, гидравлическая опора.

Сбрасываем давление топлива в системе питания, как описано в статье – «Замена дополнительного топливного фильтра»

Снимаем электронный блок управления двигателем

Снимаем защиту картера двигателя (статья – Снятие защиты двигателя, подкрылков и брызговиков)

Сливаем жидкость из системы охлаждения

Если двигатель снимается для ремонта, сливаем масло из картера двигателя

Снимаем подрамник передней подвески (статья – Снятие подрамника автомобиля)

Снимаем воздушный фильтр (статья – Снятие и установка воздухозаборника и резонатора)

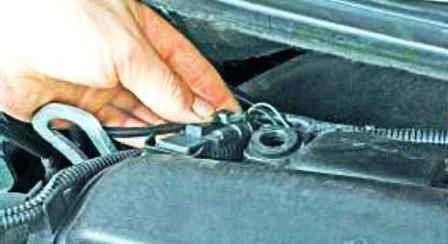

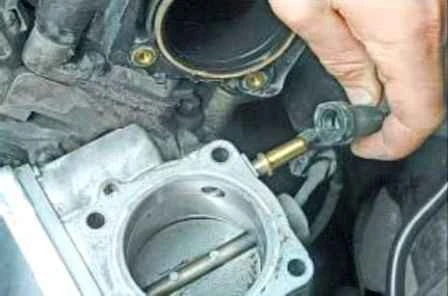

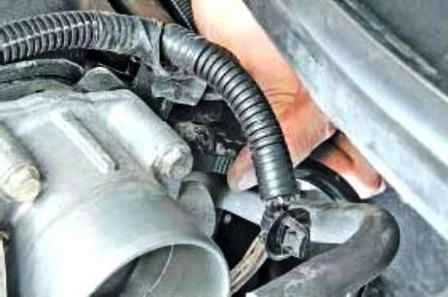

На двигателе К4М отсоединяем трос от дроссельного узла

Снятие и установка двигателя

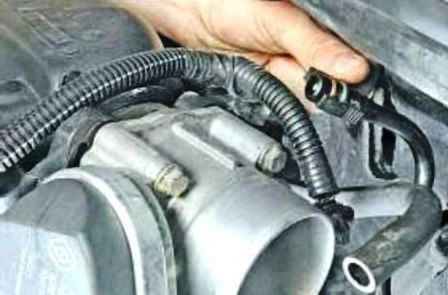

Извлекаем трос из кронштейна ресивера и отводим его в сторону

Снятие и установка двигателя

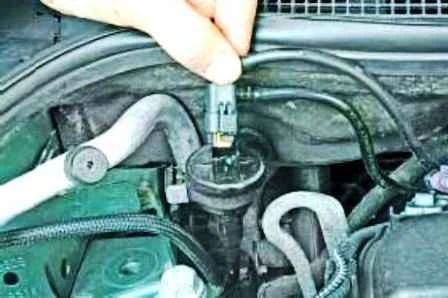

Отжимаем фиксатор шланга вакуумного усилителя

Снятие и установка двигателя

Отсоединяем шланг от штуцера ресивера

Снятие и установка двигателя

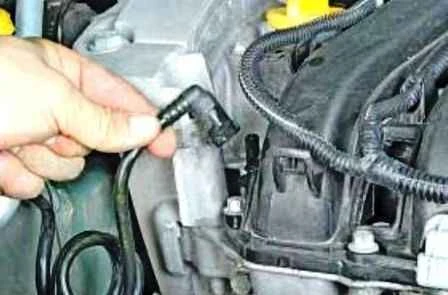

Отсоединяем шланг клапана продувки адсорбера от штуцера дроссельного узла

Снятие и установка двигателя

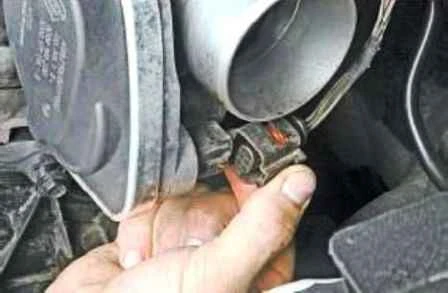

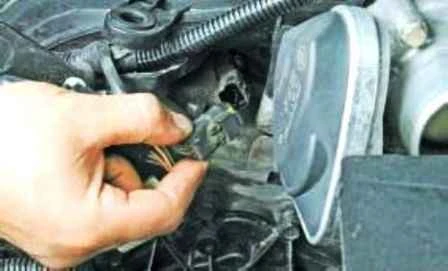

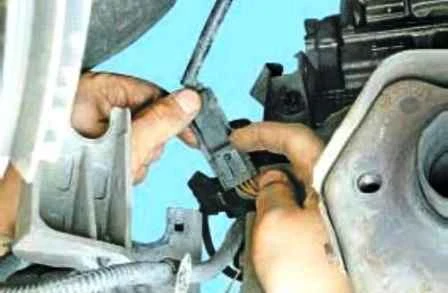

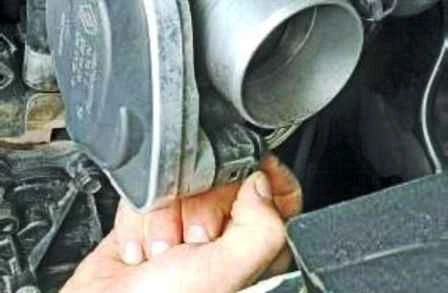

Отжимаем фиксатор колодки жгута проводов датчика положения дроссельной заслонки

Снятие и установка двигателя

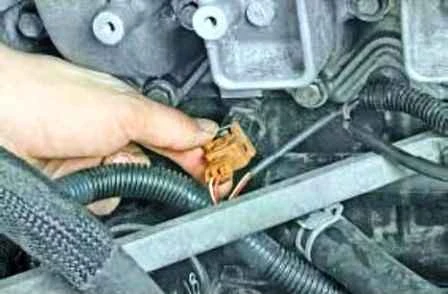

Отсоединяем колодку от разъема

Снятие и установка двигателя

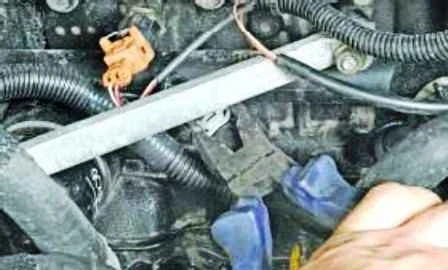

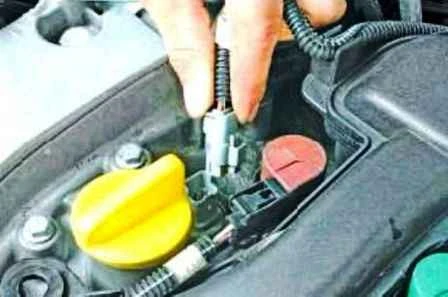

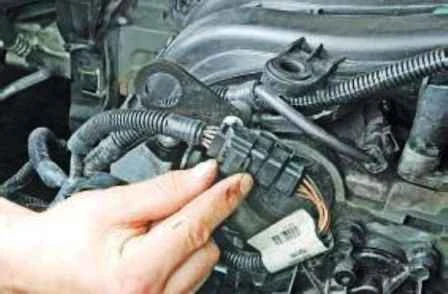

Отжимаем фиксатор колодки проводов топливных форсунок

Снятие и установка двигателя

Разъединяем колодки

Снятие и установка двигателя

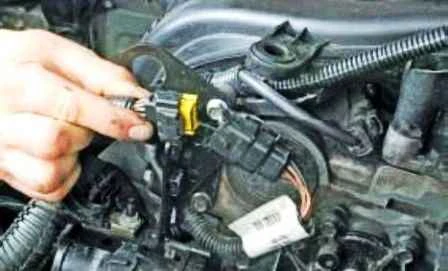

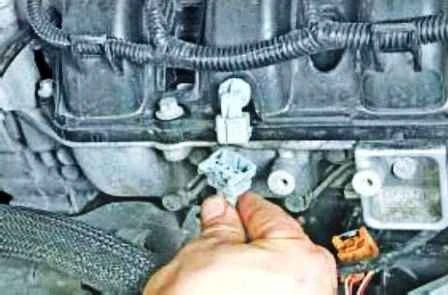

Отжимаем фиксатор и отсоединяем колодку проводов от датчика положения распределительного вала

Снятие и установка двигателя

Отсоединяем шланг топливной магистрали от штуцера топливной рампы

Снятие и установка двигателя

Отжимаем фиксатор колодки проводов клапана регулятора фаз газораспределения

Снятие и установка двигателя

Отсоединяем колодку от клапана фазорегулятора

Снятие и установка двигателя

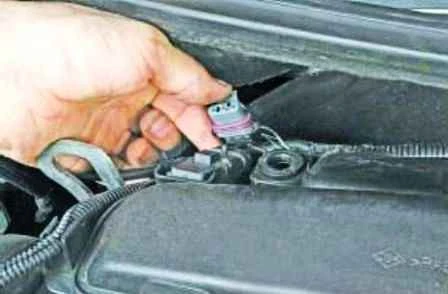

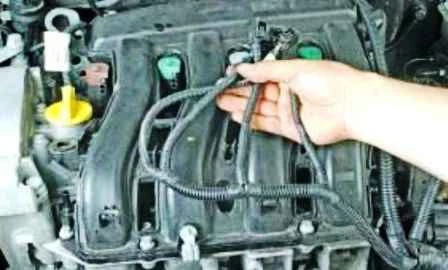

Отсоединяем колодки проводов от катушек зажигания

Снятие и установка двигателя

Отжимаем фиксатор колодки проводов датчика абсолютного давления в ресивере

Снятие и установка двигателя

Отсоединяем колодку от датчика

Снятие и установка двигателя

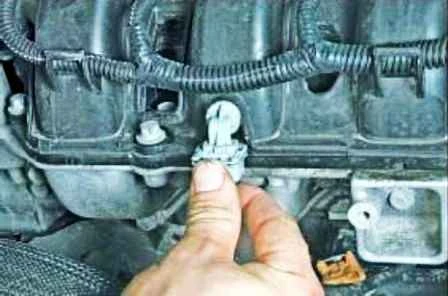

Отжимаем фиксатор колодки проводов клапана продувки адсорбера

Снятие и установка двигателя

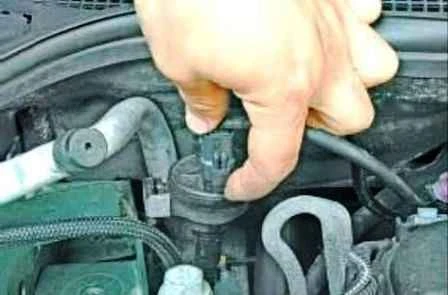

Отсоединяем колодку от клапана

Снятие и установка двигателя

Отжимаем фиксатор колодки проводов датчика температуры воздуха в ресивере

Снятие и установка двигателя

Отсоединяем колодку от датчика температуры

Снятие и установка двигателя

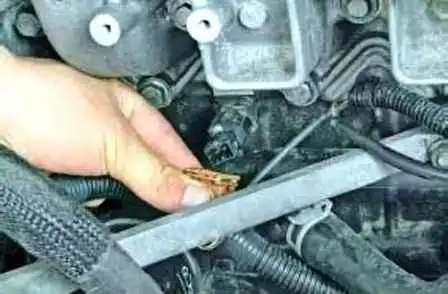

Отжимаем фиксатор колодки жгута проводов датчика детонации

Снятие и установка двигателя

Отсоединяем колодку от датчика

Снятие и установка двигателя

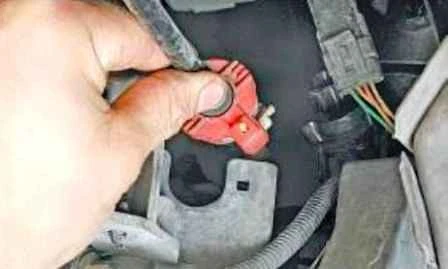

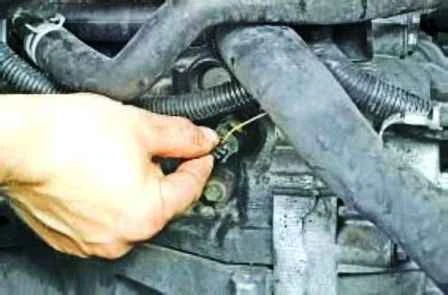

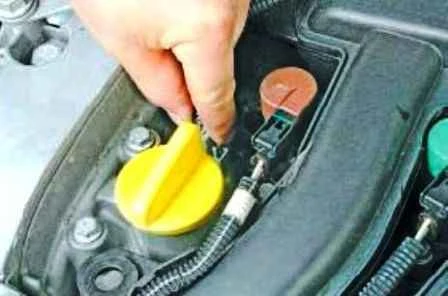

Отожмите фиксатор колодки жгута проводов датчика давления масла

Снятие и установка двигателя

Отсоедините колодку от датчика

Снятие и установка двигателя

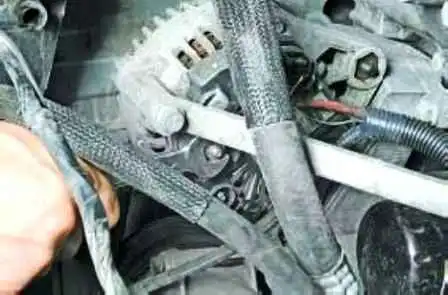

Отверните гайку силового провода генератора

Снятие и установка двигателя

Отсоедините силовой провод от вывода генератора

Снятие и установка двигателя

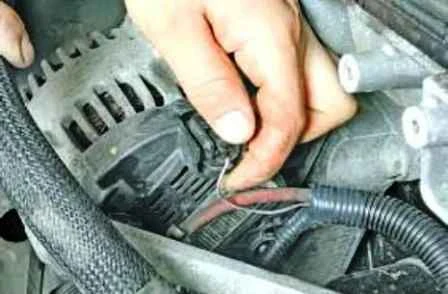

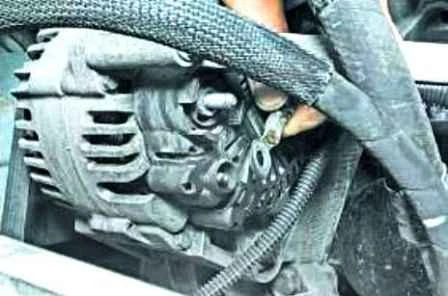

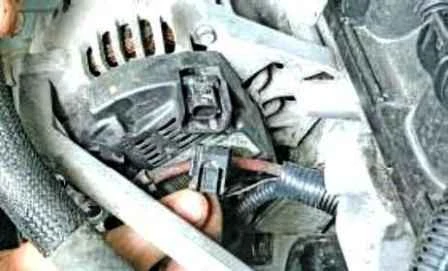

Отжимаем фиксатор колодки жгута проводов

Снятие и установка двигателя

Отсоединяем колодку от генератора

Снятие и установка двигателя

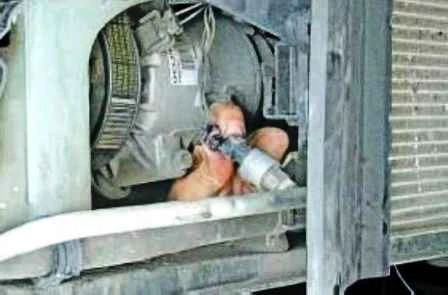

Отжимаем фиксатор колодки проводов датчика давления системы кондиционирования

Снятие и установка двигателя

Отсоединяем колодку от датчика

Снятие и установка двигателя

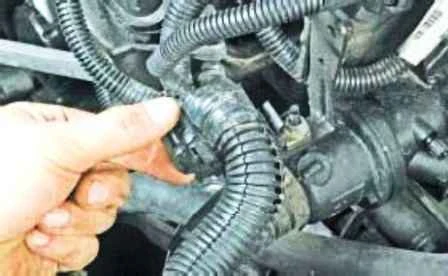

Поддеваем скобу крепления жгута проводов

Снятие и установка двигателя

Откидываем скобу и отводим жгут проводов в сторону

Снятие и установка двигателя

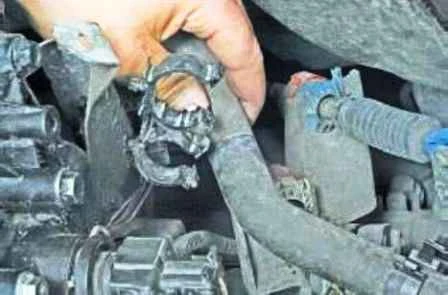

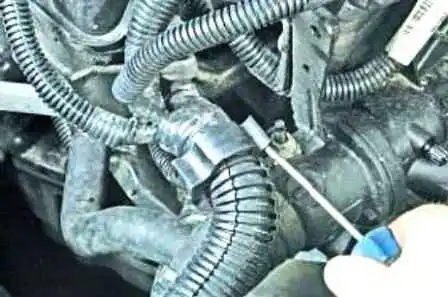

Сжимаем отогнутые ушки хомута крепления отводящего шланга отопителя

Снятие и установка двигателя

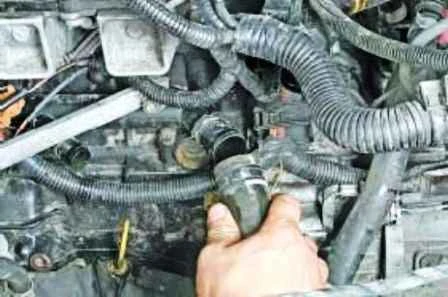

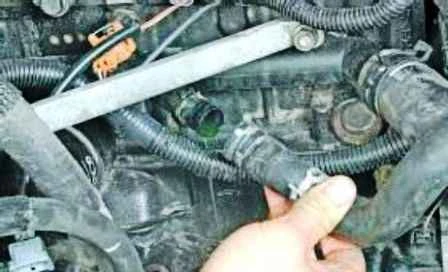

Отсоединяем патрубок от штуцера рукава системы охлаждения

Снятие и установка двигателя

Также отсоединяем отводящий патрубок радиатора от штуцера рукава системы охлаждения

Снятие и установка двигателя

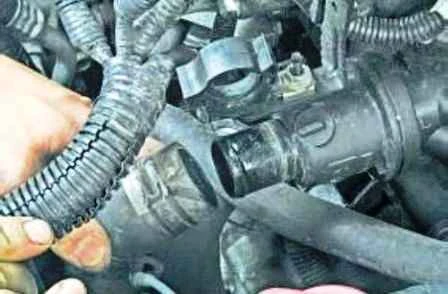

Также отсоединяем подводящий патрубок радиатора

Снятие и установка двигателя

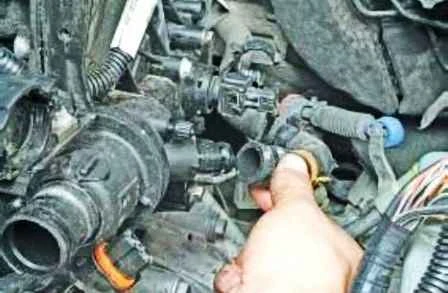

Отсоединяем подводящий шланг отопителя от водораспределителя

Снятие и установка двигателя

Отсоединяем шланги отопителя от кронштейнов

Снятие и установка двигателя

Отжимаем фиксатор колодки проводов датчика температуры охлаждающей жидкости

Снятие и установка двигателя

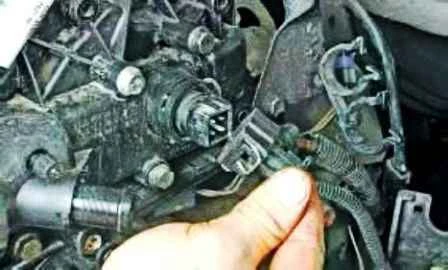

Отсоединяем колодку от датчика

Снятие и установка двигателя

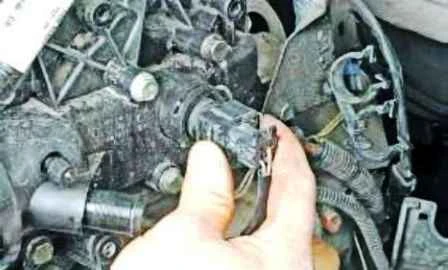

Отжимаем фиксатор и отсоединяем колодку проводов от датчика положения коленчатого вала

Снятие и установка двигателя

Выкручиваем болт крепления массового провода

Снятие и установка двигателя

Отсоединяем массовый провод от корпуса коробки передач

Снятие и установка двигателя

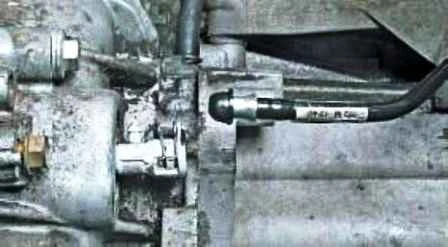

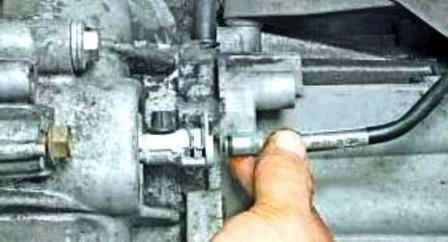

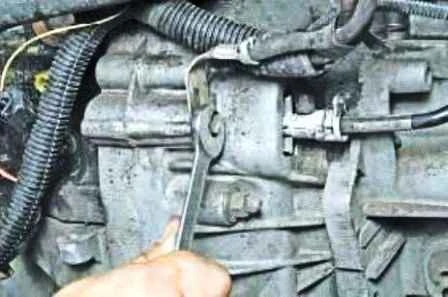

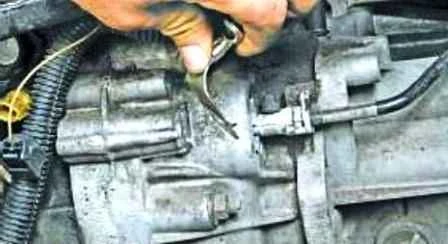

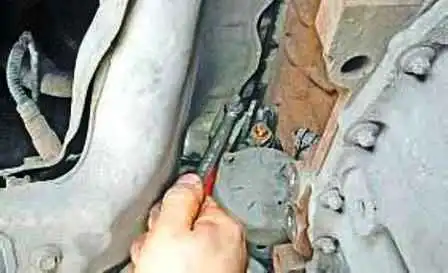

Отжимаем фиксатор и отсоединяем трубопровод от рабочего цилиндра сцепления

Снятие и установка двигателя

Заглушите трубопровод колпачком штуцера рабочего цилиндра для удаления воздуха

Снятие и установка двигателя

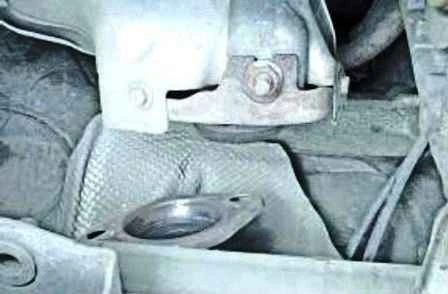

Отсоединяем приемную трубу от выпускного коллектора

Снятие и установка двигателя

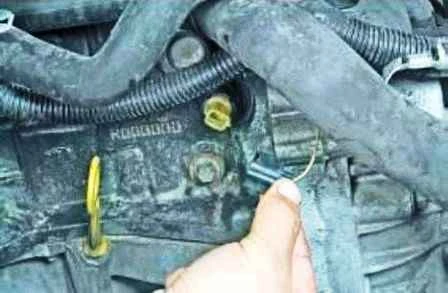

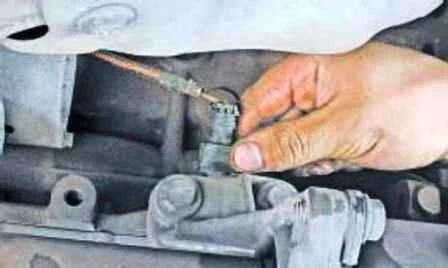

Отжимаем фиксатор колодки проводов от датчика аварийного падения уровня масла

Снятие и установка двигателя

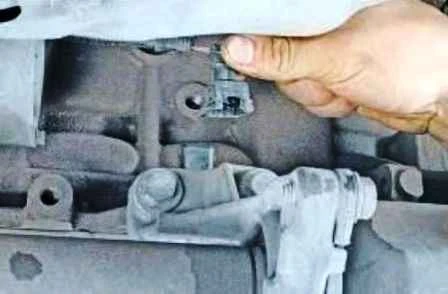

Отсоединяем колодку от датчика

Снятие и установка двигателя

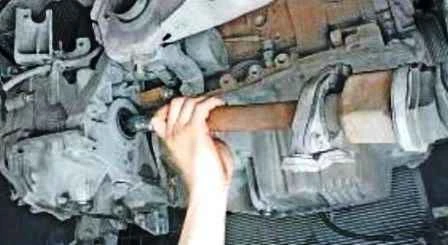

Снимаем приводы передних колес

Снятие и установка двигателя

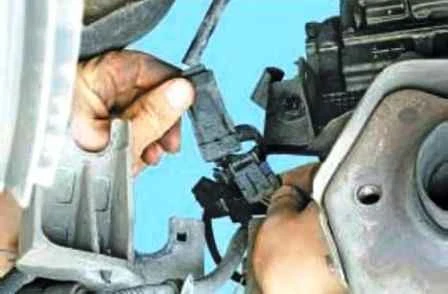

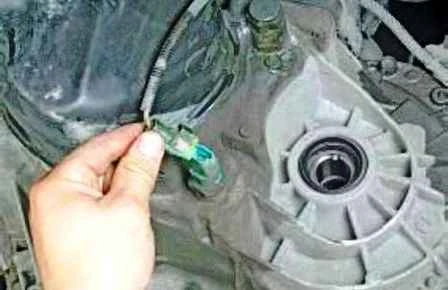

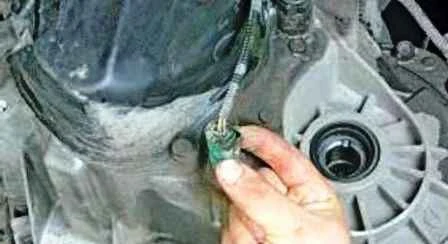

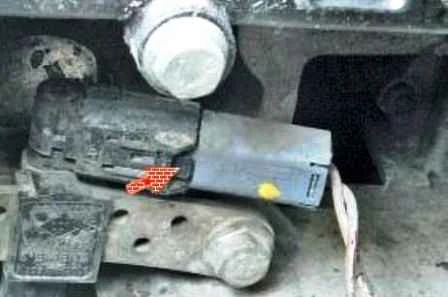

Отжимаем фиксатор колодки проводов от датчика заднего хода

Снятие и установка двигателя

И отсоединяем колодку от датчика

Снятие и установка двигателя

Отжимаем фиксатор колодки проводов управляющего датчика концентрации кислорода

Снятие и установка двигателя

И разъединяем колодки

Снятие и установка двигателя

Откручиваем гайку крепления массового провода

Снятие и установка двигателя

Откручиваем гайку силового провода стартера и отводим провода в сторону

Снятие и установка двигателя

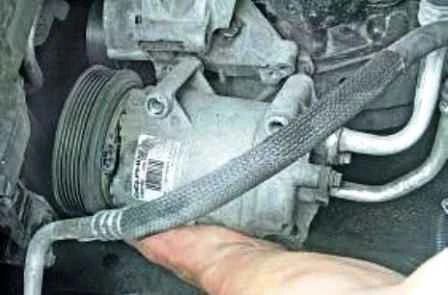

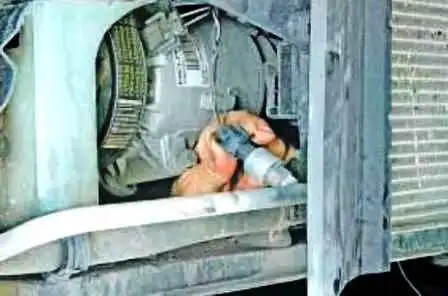

Снимаем компрессор кондиционера, не отсоединяя трубопроводы, и закрепляем его проволокой

Снятие и установка двигателя

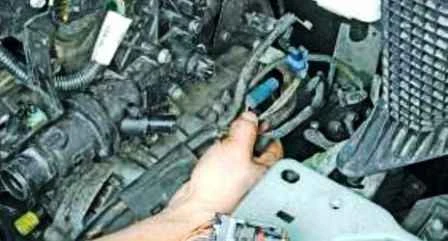

Отсоединяем тросы управления коробкой передач от рычагов выбора и переключения передач и извлекаем их из кронштейна

Снятие и установка двигателя

Отводим в сторону жгут проводов

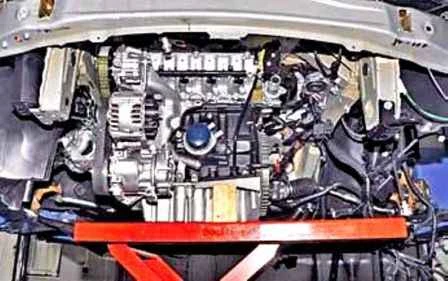

Устанавливаем опоры под силовой агрегат

Снятие и установка двигателя

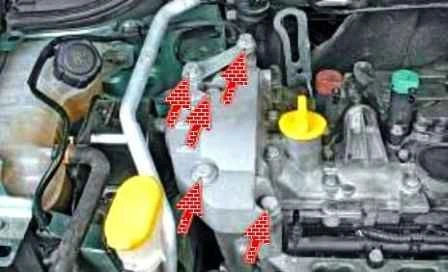

Выкручиваем пять болтов крепления правой опоры подвески двигателя

Выкручиваем три болта крепления опоры к КПП

Еще раз проверяем, все ли провода и шланги отсоединены от двигателя.

Снятие и установка двигателя

Опустите двигатель на опорах, придерживая его от падения.

Если нет возможности опустить двигатель на опорах, вывесите переднюю, часть автомобиля (поднимите автомобиль на подъемнике) на высоту, достаточную для извлечения из-под автомобиля силового агрегата, и установите под кузов надежные опоры.

Установите двигатель, а также все снятые узлы и детали в последовательности, обратной снятию, с учетом следующего:

  • - перед установкой силового агрегата очистите от ржавчины метчиком резьбовые отверстия крепления его опор;
  • - обязательно замените новой прокладку приемной трубы;
  • - при подключении проводов и трубопроводов тщательно следите за правильностью их расположения в моторном отсеке, не допуская соприкосновения с нагревающимися и движущимися элементами силового агрегата.

После установки двигателя выполните следующее.

Залейте масло

Залейте охлаждающую жидкость.

Пустите двигатель и проверьте, нет ли подтекания топлива, масла и охлаждающей жидкости.

Проверьте давление масла.

Послушайте двигатель, он должен работать ровно, без посторонних шумов и стуков.
