Ресивер снимаем для замены прокладок, а также при демонтаже узлов двигателя, при которых нужно демонтировать ресивер

Демонтаж ресивера для двигателей 1,6 л и 2,0 л практически не отличается.

Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора.

Отсоединяем колодки жгутов проводов от датчика температуры воздуха на впуске и датчика абсолютного давления воздуха (описано в статье – Снятие ЭБУ и датчиков СУД автомобиля Renault Duster)

Отсоединяем колодки жгутов проводов от катушек зажигания (статья – Замена катушек и свечей зажигания Renault Duster)

Снятие и установка ресивера двигателя Renault Duster

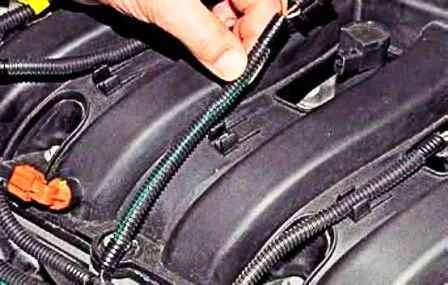

Вынимаем жгуты проводов катушек зажигания из держателей на ресивере

Снятие и установка ресивера двигателя Renault Duster

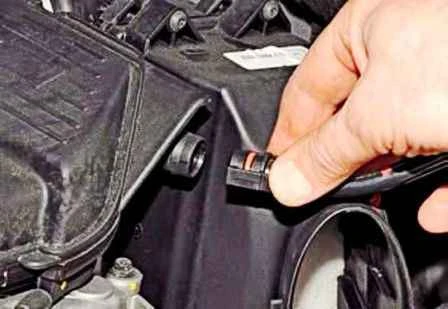

Отсоединяем наконечник трубки вакуумного усилителя тормозов от штуцера ресивера

Снимаем дроссельный узел

Снятие и установка ресивера двигателя Renault Duster

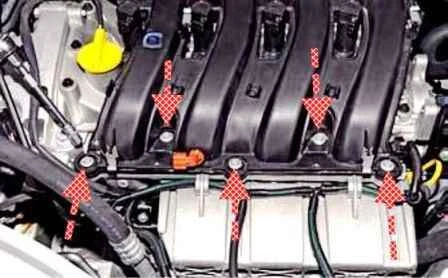

Откручиваем пять болтов переднего крепления ресивера к впускному трубопроводу

Снятие и установка ресивера двигателя Renault Duster

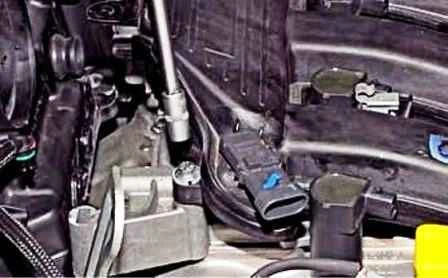

Откручиваем болт правого заднего крепления ресивера

Снятие и установка ресивера двигателя Renault Duster

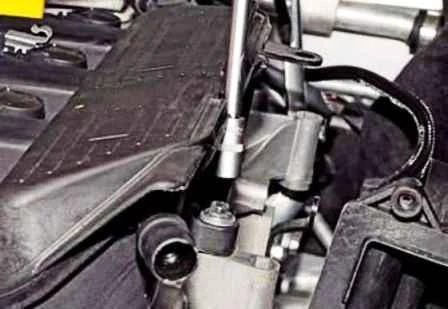

Откручиваем болт левого заднего крепления ресивера

Снятие и установка ресивера двигателя Renault Duster

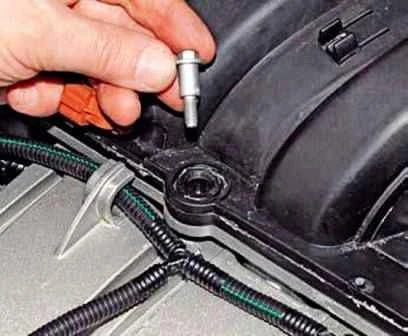

Болты крепления ресивера специальные

Снимаем ресивер в сборе с датчиками температуры и абсолютного давления воздуха.

Если необходимо демонтируем датчики.

После демонтажа ресивера можно извлечь корпус воздушного фильтра из моторного отсека.

Резиновые уплотнения желательно заменять.

Снятие и установка ресивера двигателя Renault Duster

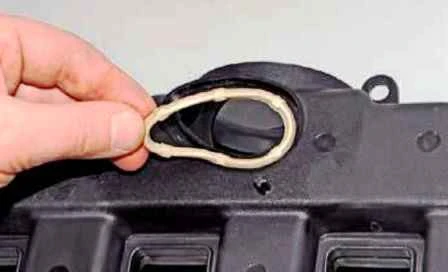

Для замены прокладки в соединении с крышкой маслоотделителя вынимаем ее из паза ресивера

Снятие и установка ресивера двигателя Renault Duster

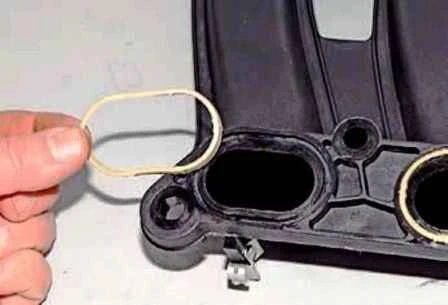

Также вынимаем из пазов фланца прокладки в соединении с впускным трубопроводом

Устанавливаем все детали в обратной последовательности

Наживляем болты крепления ресивера.

Затягиваем болты в следующем порядке: сначала пять болтов переднего крепления равномерно от центра к краям и затем два болта заднего крепления моментом 25 Нм.
