Элементы задней подвески снимаем и заменяем при выявленных неисправностях
Снятие амортизатора
Амортизатор снимаем при потере им рабочих свойств, разрушении или сильном износе сайлент-блока нижнего крепления, выходе из строя резиновых подушек верхнего крепления, кожуха или буфера хода сжатия амортизатора.
Работу выполняем на смотровой канаве или эстакаде.
Чтобы рабочие характеристики левого и правого амортизаторов не различались, заменять нужно оба амортизатора.
Чтобы не повредить шланги тормозных механизмов задних колес, не снимайте одновременно два амортизатора при вывешенной задней части автомобиля.

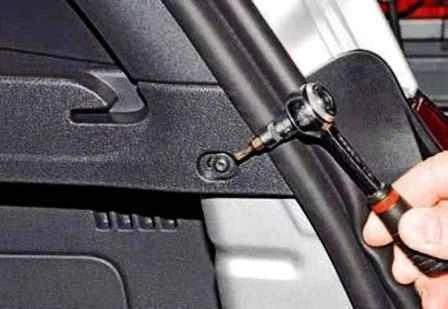

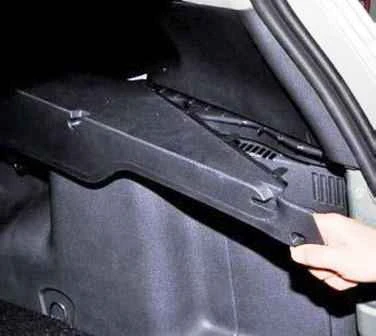

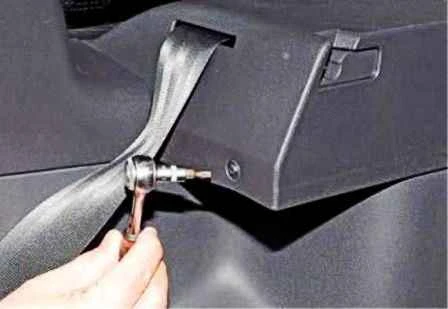

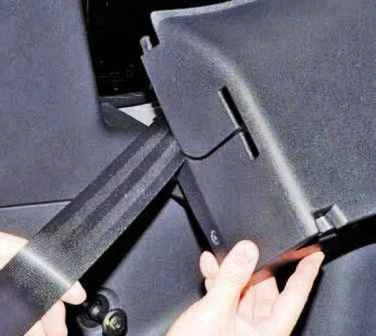

Открываем дверь багажного отделения и снимаем шторку.

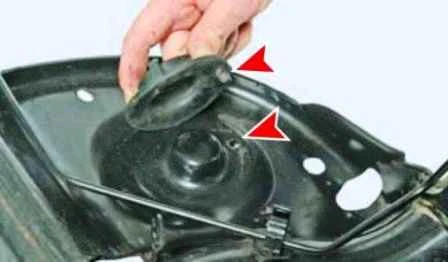

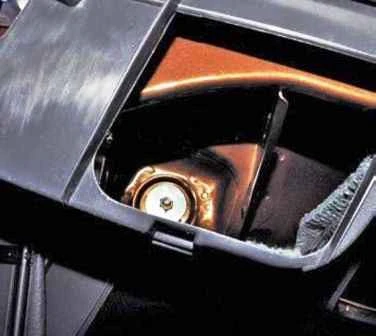

Снимаем опорную шайбу и верхнюю резиновую подушку крепления штока
Перед установкой амортизатора надеваем на его шток все детали.
Вводим верхний конец амортизатора в отверстие кузова и наживляем болт нижнего крепления амортизатора.
Надеваем на шток амортизатора верхнюю резиновую подушку и опорную шайбу, наживляем и затягиваем гайку крепления штока.
Болт нижнего крепления амортизатора окончательно затягиваем в положении «автомобиль на колесах».
Момент затяжки нижнего болта крепления амортизатора – 105 Нм.
Момент затяжки верхней гайки крепления амортизатора – 30 Нм.
Снятие пружины
Устанавливаем автомобиль на смотровую канаву или подъемник

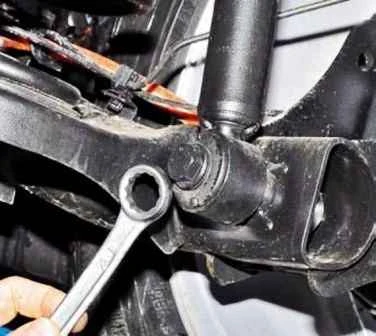

Откручиваем болт нижнего крепления амортизатора, как описано выше
Вывешиваем заднюю часть автомобиля и фиксируем ее на подставке.

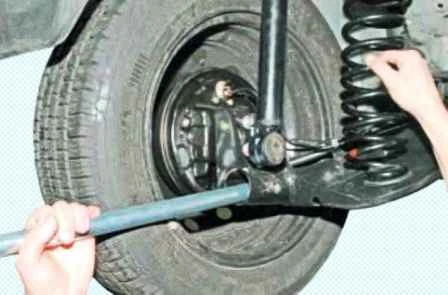

Вставляем в отверстие рычага балки отрезок трубы или прочный стержень
Верхняя прокладка пружины обычно прилипает к кузову.

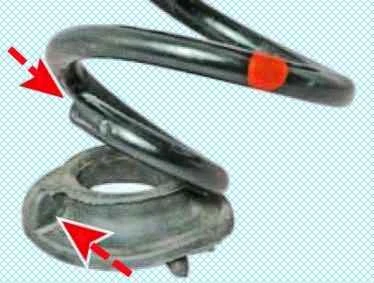

Убеждаемся в отсутствие деформаций и разрывов на прокладках.

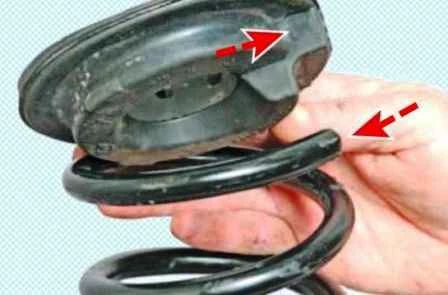

Перед установкой пружины устанавливаем на нее верхнюю прокладку так, чтобы конец верхнего витка пружины уперся в уступ прокладки.
Затем чтобы верхняя прокладка не сдвинулась при монтаже пружины, прикрепляем ее к пружине скотчем или изолентой.
Отведя рычаг балки вниз, надеваем верхний конец пружины с прокладкой на выступ кронштейна кузова
Дальнейшую сборку проводим в обратном порядке.
Замена сайлент-блока рычага балки
Сайлент-блок рычага меняем в случае разрывов или отслоения резины шарнира.
Работу выполняем на смотровой канаве или эстакаде. Ослабляем затяжку болтов крепления колеса со стороны демонтируемого сайлент-блока.
Вывешиваем заднюю часть автомобиля и надежно фиксируем его на подставках заводского изготовления.
Снимаем колесо.
Демонтируем колодки тормозного механизма заднего колеса (статья – Замена колодок тормозов задних колес Рено Дастер).

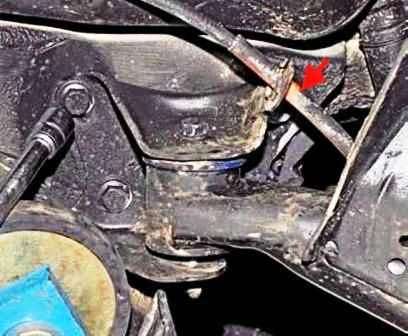

Выводим трос стояночного тормоза из проушины кронштейна балки.
Замену сайлент-блока показываем на правом рычаге балки задней подвески.
Устанавливаем регулируемый упор под правый рычаг балки.
Отсоединяем нижнее крепление амортизатора от рычага балки.

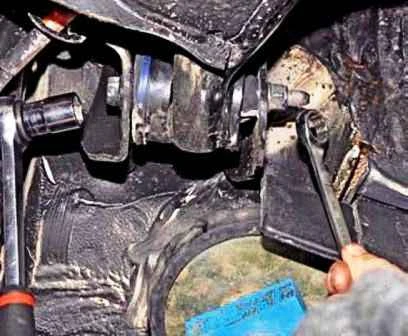

Отворачиваем гайку болта крепления рычага к кронштейну и три болта крепления кронштейна к кузову.
При опускании балки необходимо следить за тем, чтобы шланги тормозных механизмов задних колес не были сильно натянуты.

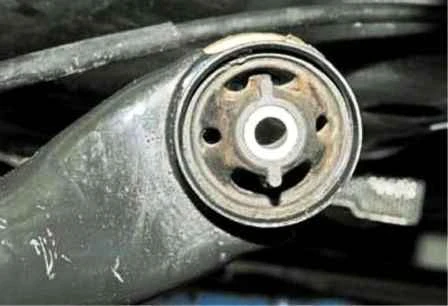

Большую часть нагрузок сайлентблок рычага воспринимает вдоль оси автомобиля, поэтому в сечении резиновый массив сайлентблока несимметричен.
Перед выпрессовкой сайлентблока пометьте ориентацию его элементов относительно рычага, с тем чтобы новый сайлент-блок запрессовать в том же положении.

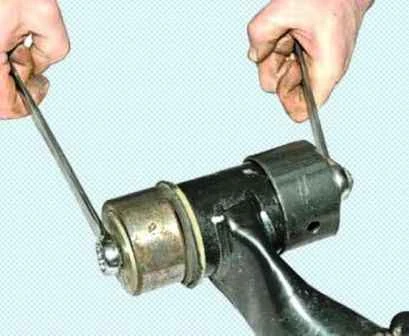

Выпрессовать сайлент-блок из рычага лучше всего специальным съемником.

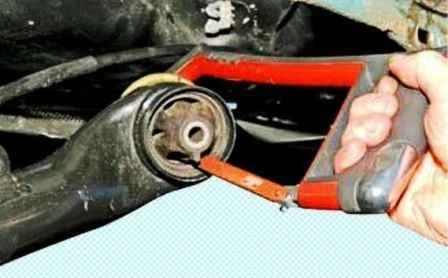

Если съемника нет, можно облегчить снятие, распилив наружную обойму сайлент-блока.
Это позволит значительно уменьшить натяг сайлент-блока в отверстии рычага.
После этого оправкой или отрезком трубы подходящего диаметра выбиваем сайлент-блок из рычага со стороны порога, прикладывая усилие к наружной обойме.
Перед запрессовкой нового сайлентблока очищаем отверстие в рычаге.
Вставляем сайлент-блок в отверстие рычага, сориентировав его по меткам.
Замену сайлент-блока левого рычага проводим аналогично, за исключением операции по отворачиванию болтов крепления кронштейна рычага к кузову (отвернув гайку болта крепления левого рычага к кронштейну, вынимаем болт и выводим рычаг из проушины кронштейна).
Установку рычагов балки задней подвески проводим в обратной последовательности.
Гайки болтов крепления рычагов к кронштейнам окончательно затягиваем моментом 125 Нм в положении «автомобиль на колесах».
Снятие балки задней подвески
Балку снимаем для замены в случае ее повреждения.
Работу проводим на смотровой канаве или эстакаде.
Снимаем колодки тормозных механизмов задних колес (статья – Замена колодок тормозов задних колес Рено Дастер).
Выводим наконечники тросов стояночного тормоза из держателей на рычагах балки задней подвески.
Отсоединяем шланги тормозных механизмов задних колес от тормозных трубок, расположенных на балке.
Отсоединяем датчики скорости вращения колес от тормозных щитков.

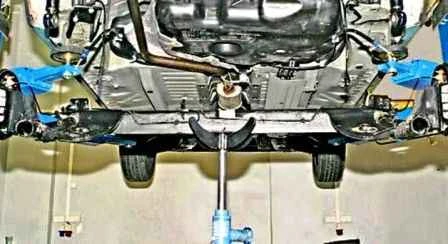

Подставляем под балку регулируемый упор
Отсоединяем нижние крепления амортизаторов от рычагов балки и снимаем обе пружины задней подвески.

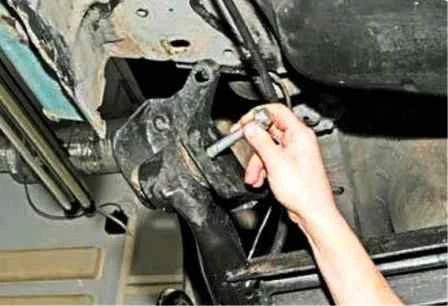

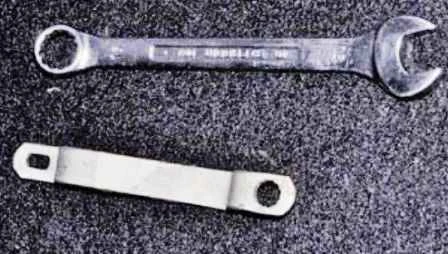

После откручивания гайки болта крепления правого рычага к кронштейну болт вынуть не удается, поскольку он упирается в топливный бак
Теми же инструментами откручиваем гайку болта крепления левого рычага к кронштейну
Вынимаем болт из отверстия кронштейна и сайлентблока или выбиваем его выколоткой из мягкого металла.
Демонтируем с балки кронштейн правого рычага, щитки тормозных механизмов задних колес, тормозные трубки и цапфы колес.
Устанавливаем балку задней подвески в обратном порядке.
Гайки болтов окончательно затягиваем в положении «автомобиль на колесах»
Моменты затяжки:
- - гайка крепления рычага задней подвески к кронштейну кузова – 125 Нм;
- - болт крепления кронштейна рычага подвески к кузову – 62 Нм;
- - гайка подшипника ступицы заднего колеса – 175 Нм;
- - болт крепления цапфы заднего колеса к фланцу балки задней подвески – 80 Нм;
- - нижний болт крепления амортизатора – 105 Нм.
Замена подшипника ступицы заднего колеса
Замену подшипника проводим при выходе его из строя – шум, вой в зоне заднего колеса.
Полностью опускаем рычаг стояночного тормоза.
Снимаем заднее колесо и демонтируем тормозной барабан

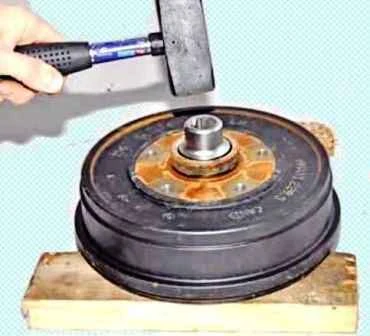

Подшипник, подлежащий замене выбиваем из гнезда барабана с помощью подходящей оправки, подложив под тормозной барабан два деревянных бруска.
Перед установкой нового подшипника очищаем посадочную поверхность под него в тормозном барабане.
Устанавливаем тормозной барабан на деревянные бруски другой стороной и вставляем подшипник в гнездо барабана.
При этом в качестве оправки можно использовать наружное кольцо старого подшипника.

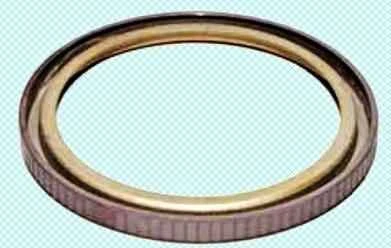

При запрессовке подшипника, не повредите задающее кольцо датчика скорости вращения заднего колеса, напрессованное на барабан с его внутренней стороны.

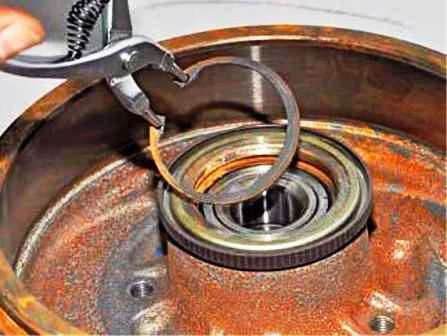

Устанавливаем в проточку барабана стопорное кольцо.
Проверяем состояние цапфы.
При повреждении ее посадочной поверхности под подшипник или резьбы под гайку — цапфу заменяем

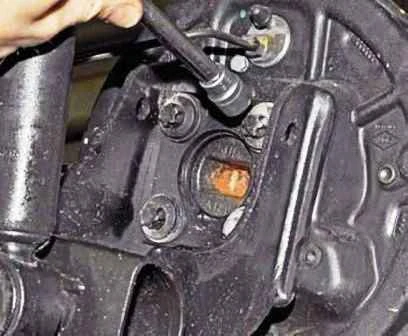

Головкой Е-16 отворачиваем четыре винта крепления цапфы заднего колеса к фланцу балки задней подвески, снимаем цапфу и устанавливаем новую.
