Цепь привода ГРМ и детали привода снимаем при замене деталей. Обычно эту операцию проводят при капитальном ремонте двигателя.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

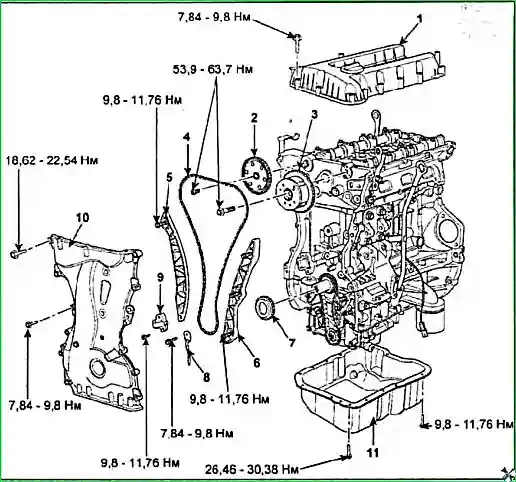

Рис. 1. Цепь привода ГРМ (модели до 2009 г.): 1 — крышка головки блока цилиндров; 2 — звёздочка распределительного вала выпускных клапанов; 3 — звёздочка системы CVVT; 4 — цепь привода ГРМ; 5 — направляющая натяжителя цепи привода ГРМ; 6 — успокоитель цепи привода ГРМ; 7 — звёздочка коленчатого вала; 8 — масляная форсунка; 9 — натяжитель цепи привода ГРМ; 10 — крышка цепи привода ГРМ; 11 — масляный поддон
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

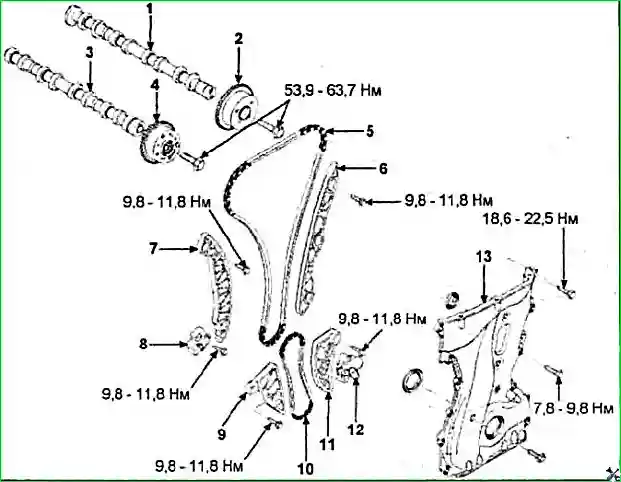

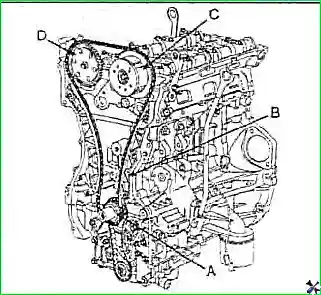

Рис. 2. Цепь привода ГРМ (модели с 2009 г.): 1 — распределительный вал впускных клапанов; 2 — звёздочка системы CVVT (впускных клапанов); 3 — распределительный вал выпускных клапанов; 4 — звёздочка системы CVVT (выпускных клапанов); 5 — цепь привода ГРМ; 6 — направляющая натяжителя цепи привода ГРМ; 7 — успокоитель цепи привода ГРМ; 8 — натяжитель цепи привода ГРМ; 9 — успокоитель цепи привода балансирного механизма (масляного насоса); 10 — цепь привода балансирного механизма (масляного насоса); 11 — направляющая натяжителя цепи привода балансирного механизма (масляного насоса); 12 — натяжитель цепи привода балансирного механизма (масляного насоса); 13 — крышка цепи привода ГРМ

Процесс выполнения

  • 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  • 2. Отверните болты крепления и снимите декоративную крышку (А) двигателя.
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

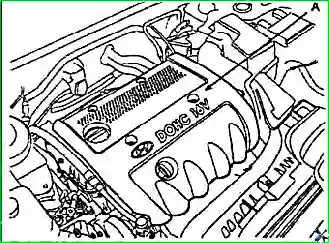

Рис. 3. Снятие декоративной крышки (модели до 2009 г.)

Модели до 2009 г.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 4. Снятие крышки двигателя (модели с 2009 г.)

Модели с 2009 г.

  • 3. Снимите правое переднее колесо.
  • 4. Снимите правую часть защиты двигателя.
  • 5. Установите поршень 1-го цилиндра в ВМТ такта сжатия (см. «Проверка и регулировка зазоров в приводе клапанов»).

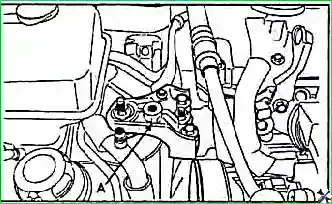

  • 6. Снимите кронштейн боковой опоры двигателя.

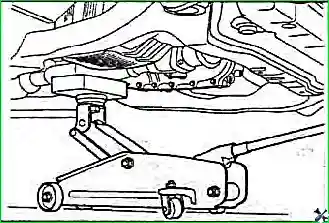

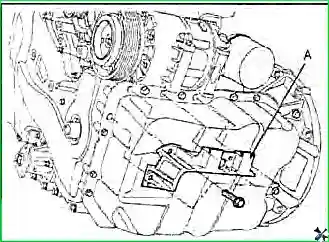

    • а) Подведите под масляный поддон двигателя подкатной домкрат, затем слегка приподнимите двигатель до освобождения боковой опоры от нагрузки.
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

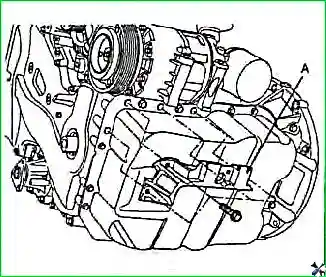

Рис. 5. Поднятие двигателя домкратом

Примечание: подложите деревянный брусок между масляным поддоном и опорной пятой подкатного домкрата.

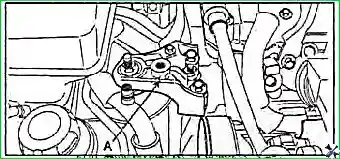

  • б) Отверните болты и гайки креплений кронштейна боковой опоры двигателя (А).
  • в) Снимите кронштейн боковой опоры двигателя.
  • 7. Временно ослабьте болты крепления шкива насоса охлаждающей жидкости.
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

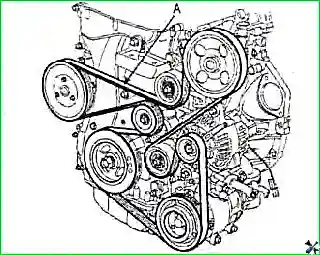

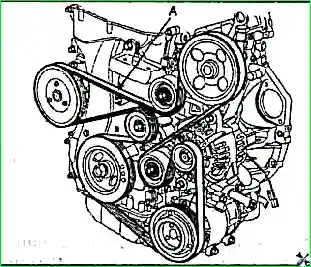

Рис. 6. Снятие ремня привода навесных агрегатов

8. Снимите ремень привода навесных агрегатов (А).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 7. Цепь привода балансирного механизма (кроме 2,0 л с 2009 г.) или масляного насоса (2,0 л с 2009 г.): 1 — корпус балансирного механизма; 2 — корпус масляного насоса; 3 — цепь привода; 4 — звёздочка коленчатого вала; 5 — успокоитель цепи привода; 6 — направляющая натяжителя цепи привода
  • 9. Снимите промежуточный ролик (А).
  • 10. Снимите натяжитель ремня привода навесных агрегатов (В).
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

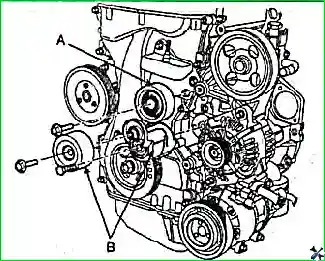

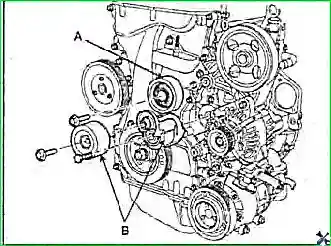

Рис. 8. Снятие роликов и натяжного устройства
  • 11. Снимите шкив насоса охлаждающей жидкости (А).
  • 12. Снимите шкив коленчатого вала (В).
  • 13. Снимите кронштейн опоры двигателя (С).

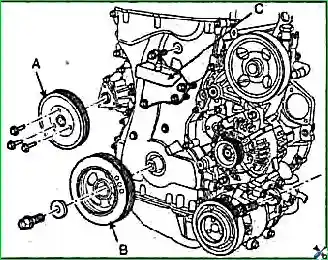

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

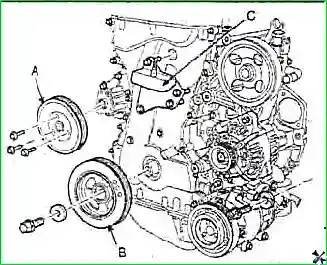

Рис. 9. Снятие шкивов и кронштейна

14. (Модели с 2009 г.) Отсоедините разъём датчика давления рабочей жидкости ГУР (А) и разъём клапана системы CVVT (выпускных клапанов) (В).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

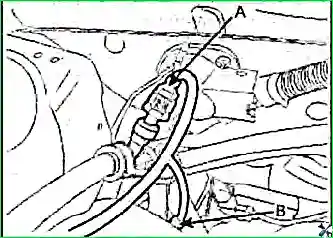

Рис. 10. Отсоединение разъёмов датчиков

15. Отсоедините разъёмы катушек зажигания (А).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

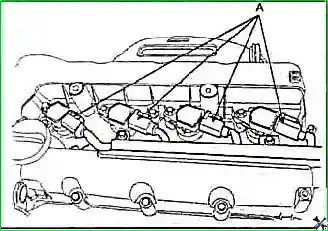

Рис. 11. Отсоединение разъёмов катушек

16. Снимите катушки зажигания (А).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

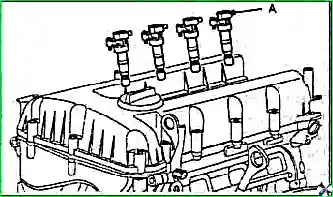

Рис. 12. Снятие катушек зажигания

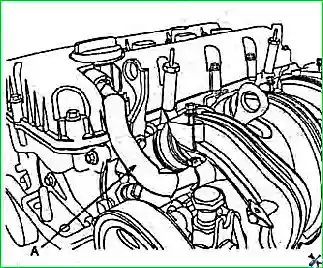

17. Отсоедините шланг системы принудительной вентиляции картера (А) и вентиляционный шланг от крышки головки блока цилиндров.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 13. Отсоединение шланга вентиляции

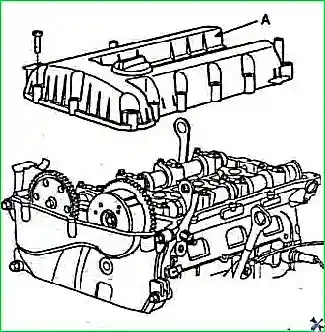

18. Снимите крышку головки блока цилиндров (А).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 14. Снятие крышки головки блока цилиндров

19. Отверните болты и снимите компрессор кондиционера.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

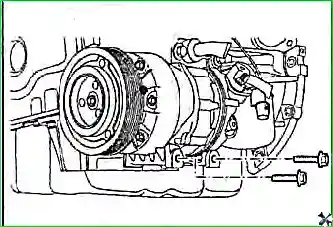

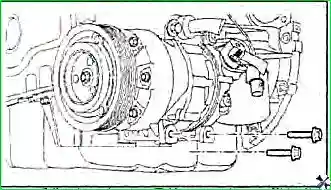

Рис. 15. Снятие компрессора кондиционера

20. Снимите кронштейн (А) компрессора кондиционера.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 16. Снятие кронштейна компрессора

21. Слейте моторное масло.

22. Снимите масляный поддон (А).

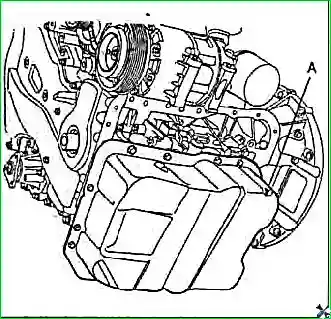

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 17. Снятие масляного поддона

Внимание: не повредите контактные поверхности блока цилиндров и масляного поддона.

23. Отверните болты и при помощи отвёртки снимите крышку цепи привода ГРМ (А).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

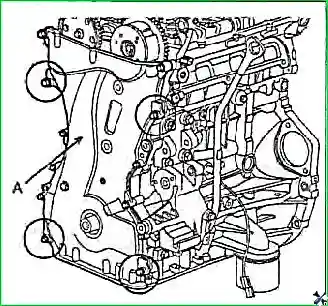

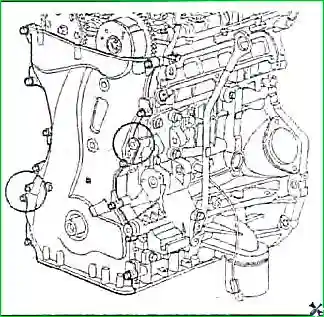

Рис. 18. Снятие крышки цепи привода ГРМ

24. Отвёрткой нажмите на плунжер, а затем вставьте стержень в отверстие натяжителя цепи привода ГРМ.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

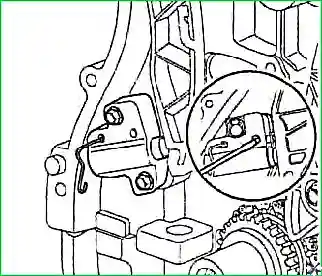

Рис. 19. Снятие натяжителя цепи

25. Снимите натяжитель цепи привода ГРМ (А).

26. Снимите направляющую натяжителя цепи привода ГРМ (В).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

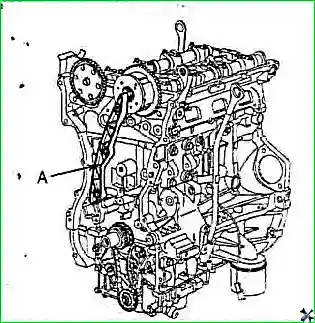

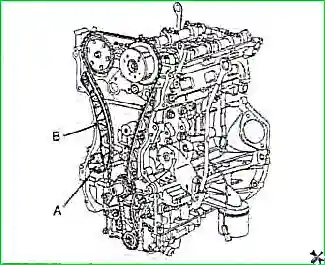

Рис. 20. Снятие цепи привода ГРМ

27. Снимите цепь привода ГРМ.

28. Снимите успокоитель цепи привода ГРМ (А).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 21. Снятие успокоителя цепи привода ГРМ

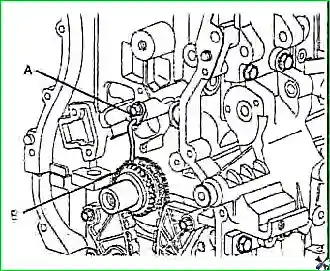

29. Снимите масляную форсунку (А) и звёздочку коленчатого вала (В).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 22. Снятие форсунки и звёздочки

30. Отвёрткой нажмите на плунжер, а затем вставьте подходящий стержень в отверстие натяжителя цепи.

31. Снимите натяжитель цепи (А), направляющую натяжителя (В) и успокоитель цепи привода балансирного механизма (С).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 23. Снятие успокоителя и натяжителя цепи балансира

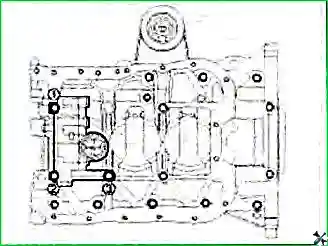

32. (Кроме 2,0 л модели с 2009 г.) Отверните четыре болта и снимите корпус (А) и цепь привода балансирного механизма (В).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

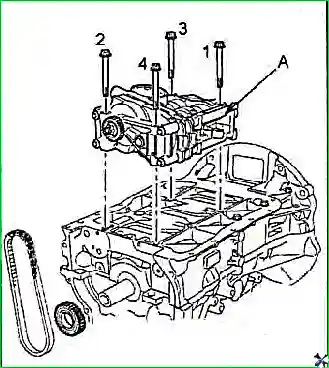

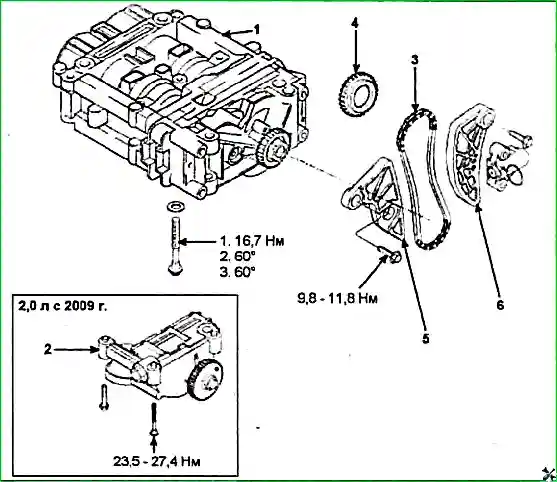

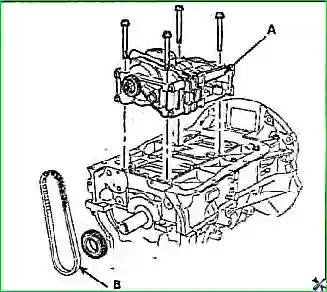

Рис. 24. Снятие корпуса и цепи привода

Внимание: не разбирайте корпус балансирного механизма и масляный насос.

33. (2,0 л модели с 2009 г.) Отверните три болта и снимите корпус масляного насоса (А) и цепь привода балансирного механизма (В).

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

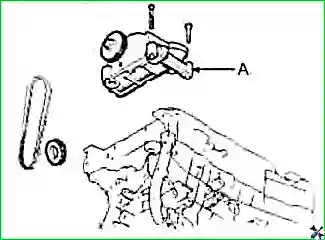

Рис. 25. Снятие масляного насоса

Внимание: не разбирайте корпус масляного насоса.

Проверка

Проверка натяжителя

  • 1. Проверьте натяжитель цепи на отсутствие утечек масла. При наличии утечек замените натяжитель.
  • 2. Проверьте плунжер натяжителя на отсутствие износа и повреждения. При необходимости замените натяжитель.
  • 3. Проверьте, что плунжер натяжителя цепи привода имеет достаточный ход и храповой механизм натяжителя исправен.

Проверка деталей натяжителя

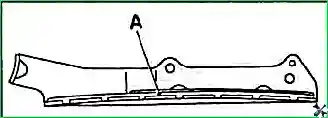

Проверьте направляющую натяжителя на отсутствие трещин, отслаивания или других дефектов на поверхности «А» (скользящий контакт с цепью привода ГРМ) и на поверхности «В», которая находится в контакте с натяжителем. Замените направляющую натяжителя в случае необходимости.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

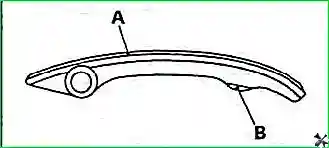

Рис. 26. Проверка направляющей натяжителя
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 27. Проверка успокоителя

2. Проверьте успокоитель цепи на отсутствие трещин, отслоения или других дефектов на поверхности «А» (скользящий контакт с цепью привода ГРМ). Замените успокоитель цепи в случае необходимости.

Проверка цепи

Проверьте элементы цепи (втулки и пластины) на отсутствие износа. Замените цепь, если износ чрезмерный.

Проверка деталей привода

  • 1. Проверьте зубья звёздочек распределительных валов и звёздочки коленчатого вала на отсутствие чрезмерного износа, трещин и других дефектов. Замените дефектную деталь в случае необходимости.
  • 2. Проверьте лёгкость и плавность вращения направляющего ролика ремня привода навесных агрегатов и убедитесь в отсутствии чрезмерного люфта и посторонних шумов при вращении. Замените при необходимости.
  • 3. Замените направляющий ролик ремня привода навесных агрегатов, если обнаружены следы вытекания смазки из его подшипника.
  • 4. Проверьте шкив коленчатого вала на отсутствие вибрации при вращении, загрязнения маслом и отложений пыли в канавке под ремень привода навесных агрегатов.
  • 5. Проверьте состояние ремня привода навесных агрегатов.

Установка

1. Убедитесь, что метки ВМТ такта сжатия для цилиндра №1 на звёздочке распределительного вала выпускных клапанов и на муфте системы изменения фаз газораспределения (CVVT) распределительного вала впускных клапанов направлены друг к другу (совмещены с верхней плоскостью головки блока цилиндров).

Примечание: проверьте, чтобы установочный штифт коленчатого вала в момент совмещения меток был направлен вверх (к прокладке головки блока цилиндров).

2. Совместите метки балансирных валов, как показано на рисунке.

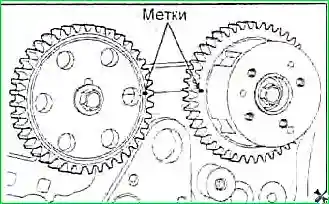

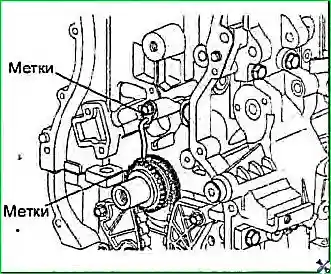

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

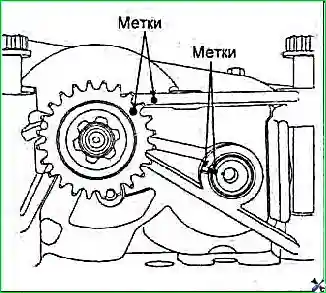

Рис. 28. Совмещение меток

3. (Кроме 2,0 л модели с 2009 г.) Установите корпус и цепь привода балансирного механизма, совместив цветные метки на цепи и звёздочках коленчатого вала и балансирного вала, и равномерно, в несколько проходов, заверните болты в последовательности, указанной на рисунке.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 29. Установка корпуса и цепи балансира

Момент затяжки:

  • 1-й проход: 17 Н·м;
  • 2-й проход: 60°;
  • 3-й проход: 60°.

4. (2,0 модели с 2009 г.) Установите корпус и цепь привода масляного насоса.

  • а) Убедитесь, что поршень первого цилиндра находится в ВМТ такта сжатия.
  • б) Установите звёздочку коленчатого вала.
  • в) Заверните болты натяжителя цепи привода масляного насоса, а затем вставьте стержень в отверстие стопорной пластины натяжителя и зафиксируйте плунжер в нажатом положении.
  • г) Закрепите цепь на звёздочке коленчатого вала.
  • д) Установите корпус масляного насоса и равномерно, в несколько проходов, заверните болты в последовательности, указанной на рисунке.
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 30. Установка корпуса масляного насоса

Момент затяжки:

  • 1-й проход: 9 Н·м;
  • 2-й проход: 17 Н·м;
  • 3-й проход: 25 Н·м.

е) Установите контроль и выньте стержень из натяжителя.
Момент затяжки: 10–12 Н·м.

5. Установите успокоитель цепи привода балансирного механизма (С), направляющую натяжителя цепи (В) и натяжитель цепи (А), а затем удалите стержень.
Момент затяжки: 10–12 Н·м.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

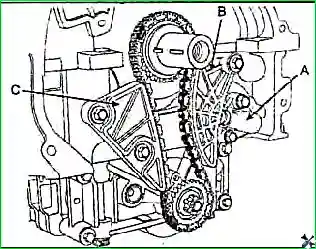

Рис. 31. Установка успокоителя цепи

6. Установите звёздочку коленчатого вала (В) и масляную форсунку (А).
Момент затяжки: 8–10 Н·м.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 32. Установка звёздочки и форсунки

7. Установите успокоитель цепи привода ГРМ (А).
Момент затяжки: 10–12 Н·м.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 33. Установка успокоителя цепи

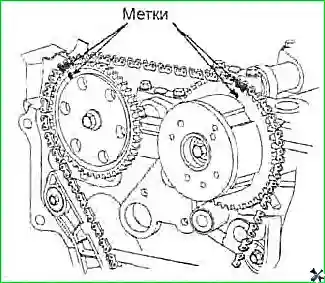

8. Установите цепь привода ГРМ, совместив метки на цепи и звёздочках.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 34. Установка цепи привода ГРМ
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 35. Установка цепи привода
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 36. Установка цепи привода

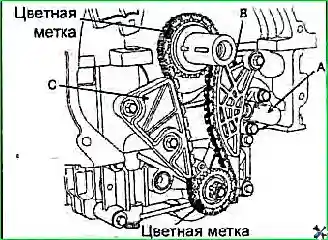

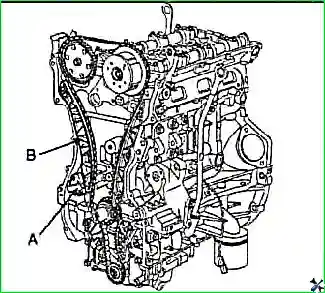

А — звёздочка коленчатого вала; В — успокоитель цепи; С — звёздочка системы CVVT; D — звёздочка распределительного вала выпускных клапанов.

9. Установите направляющую натяжителя (В) и натяжитель цепи привода ГРМ (А), а затем удалите стержень.
Момент затяжки: 10–12 Н·м.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 37. Установка направляющей натяжителя

10. Проверните коленчатый вал на два оборота по часовой стрелке и убедитесь, что метки на звёздочках распределительных валов расположены так, как показано на рисунке.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

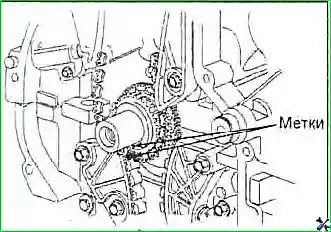

Рис. 38. Проверка меток валов

11. Установите крышку цепи привода ГРМ.

  • а) Очистите привалочные поверхности блока цилиндров и головки блока цилиндров под крышку, а также фланца крышки цепи привода ГРМ от остатков старого герметика.
  • б) Обезжирьте поверхность для нанесения герметика на фланце крышки цепи привода ГРМ, а также привалочную поверхность на блоке цилиндров и головке блока цилиндров под крышку.
  • в) Нанесите герметик непрерывной полоской диаметром 2,5 мм по фланцу крышки цепи привода ГРМ и в местах, указанных на рисунке.

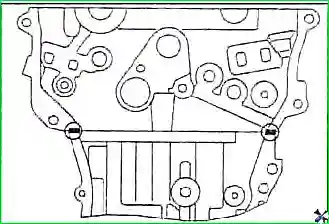

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

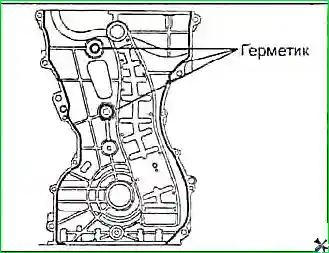

Рис. 39. Нанесение герметика
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 40. Нанесение герметика

Внимание: не допускайте выдавливания герметика в области крышки со стороны цепи привода ГРМ.

  • г) Совместите установочный штифт на блоке цилиндров с отверстием на крышке цепи привода ГРМ и установите крышку.
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 41. Установка крышки
  • д) Равномерно, в несколько приёмов затяните болты крепления крышки цепи привода ГРМ.

Моменты затяжки:

  • болт М6: 8–10 Н·м;
  • болт М8: 19–23 Н·м.

Внимание:

  • Детали должны быть собраны в течение 5 минут после нанесения герметика, в противном случае удалите герметик и нанесите его заново.
  • После установки крышки цепи привода ГРМ подождите по крайней мере полчаса перед запуском двигателя.

12. Установите масляный поддон.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC

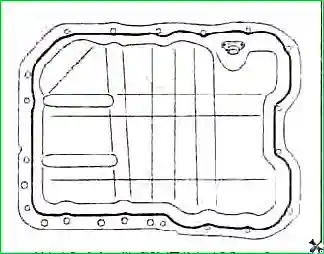

Рис. 42. Нанесение герметика на поддон
  • а) Очистите привалочные поверхности блока цилиндров и масляного поддона от остатков старого герметика.
  • б) Обезжирьте поверхность масляного поддона для нанесения герметика, а также привалочную поверхность на блоке цилиндров.
    Герметик: Loctite 5900.
  • в) Нанесите герметик непрерывной полоской диаметром 2,5 мм по фланцу крышки цепи привода ГРМ и в местах, указанных на рисунке.
    Герметик: Loctite 5900.
  • г) Установите масляный поддон (А) и равномерно, в несколько проходов заверните болты крепления.

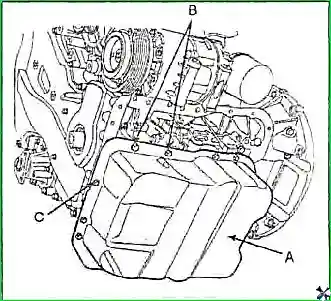

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 43. Установка поддона двигателя

Моменты затяжки:

  • болт М8 (В): 27–31 Н·м;
  • болт М6 (С): 10–12 Н·м.

Внимание:

  • Детали должны быть собраны в течение 5 минут после нанесения герметика, в противном случае удалите герметик и нанесите его заново.
  • После установки масляного поддона подождите по крайней мере полчаса перед запуском двигателя.

13. Установите кронштейн компрессора кондиционера (А).
Момент затяжки: 20–24 Н·м.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 44. Установка кронштейна кондиционера

14. Установите компрессор кондиционера.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 45. Установка компрессора

Момент затяжки: 20–25 Н·м.

  • 15. Установите крышку головки блока цилиндров (см. раздел «Проверка и регулировка зазоров в приводе клапанов»).
  • 16. Установите катушки зажигания и подсоедините разъёмы (А).
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 46. Установка катушек зажигания

17. Установите кронштейн опоры двигателя (С).

Моменты затяжки:

  • болт М10: 39–44 Н·м;
  • болт М8: 20–25 Н·м.

18. Установите шкив коленчатого вала (В), зафиксировав предварительно маховик.
Моменты затяжки: 167–176 Н·м.

19. Установите шкив насоса охлаждающей жидкости (А).
Момент затяжки: 8–10 Н·м.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 47. Установка шкивов

20. Установите натяжитель ремня привода навесных агрегатов и ролик натяжителя (В).

Внимание: соединение имеет обратную резьбу.
Момент затяжки: 54–64 Н·м.

21. Установите промежуточный ролик (А) и заверните болт.
Момент затяжки: 54–64 Н·м.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 48. Установка ролика

22. Установите ремень привода навесных агрегатов (А) в следующей последовательности: шкив коленчатого вала, шкив компрессора кондиционера, шкив генератора, промежуточный ролик, шкив насоса ГУР, промежуточный ролик, шкив насоса охлаждающей жидкости, ролик натяжителя.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 49. Установка ремня приводов

23. Установите кронштейн (А) опоры двигателя.
Момент затяжки: 64–83 Н·м.

Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 50. Установка кронштейна опоры
  • 24. Установите правую часть защиты двигателя.
  • 25. Установите правое переднее колесо.
Снятие и установка цепи привода ГРМ и балансирного механизма двигателя G 2.0–2.4 DOHC
Рис. 51. Установка декоративной крышки

26. Установите декоративную крышку двигателя (А).
Момент затяжки: 4–6 Н·м.
