Подготавливаем автомобиль и снимаем двигатель, как указано в предыдущей статье.

Промываем снаружи двигатель.

Подготовка двигателя к разборке

Устанавливаем и закрепляем двигатель на стенде за шпильки крепления кронштейна правой опоры.

Снимаем генератор, стартер, датчик-распределитель зажигания, привод масляного насоса и вискомуфту вентилятора вместе с крыльчаткой.

Разборка двигателя

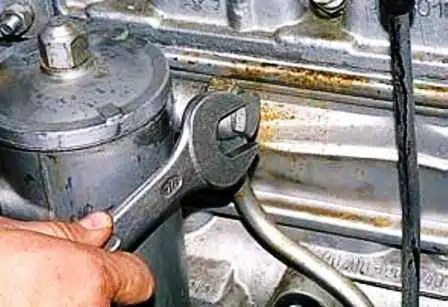

С помощью ключа на 24 откручиваем болт-штуцер подвода масла к фильтру.

Болт-штуцер подвода масла к фильтру
Болт-штуцер подвода масла к фильтру откручивают ключом на 24

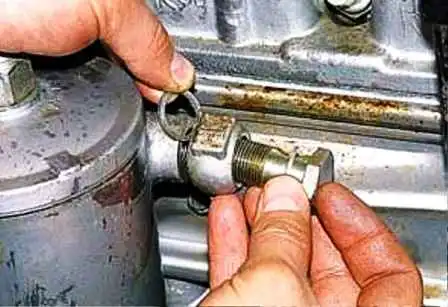

Снимаем две алюминиевые шайбы.

Две алюминиевые шайбы под штуцером
Под болтом-штуцером установлены две алюминиевые уплотнительные шайбы

С помощью ключа на 13 откручиваем четыре гайки крепления корпуса масляного фильтра к блоку цилиндров.

Четыре гайки крепления корпуса масляного фильтра
Корпус масляного фильтра крепится к блоку четырьмя гайками под ключ на 13

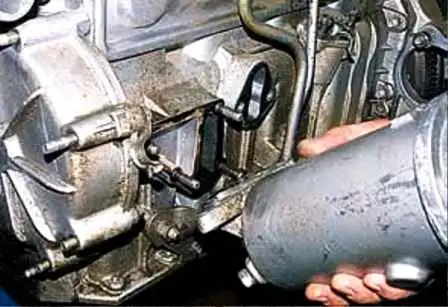

Снимаем корпус фильтра.

Снятый корпус масляного фильтра
Корпус масляного фильтра снимают после откручивания четырёх гаек

Вынимаем масляный щуп.

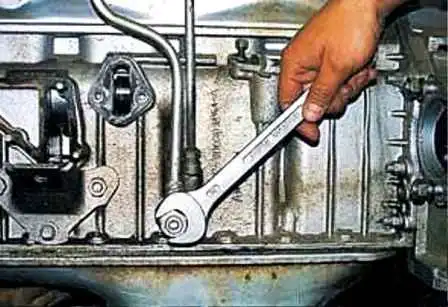

Ключом на 24 откручиваем нижний болт-штуцер.

Нижний болт-штуцер
Нижний болт-штуцер откручивают ключом на 24

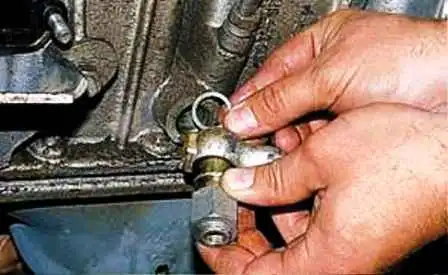

Снимаем алюминиевые шайбы.

Алюминиевые шайбы нижнего штуцера
Под нижним болтом-штуцером также установлены алюминиевые шайбы

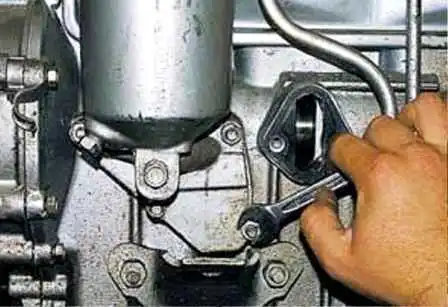

Откручиваем ключом на 17 штуцер крепления трубки масляного щупа и снимаем её.

Штуцер крепления трубки масляного щупа
Штуцер крепления трубки масляного щупа откручивают ключом на 17

Снимаем головку блока цилиндров, как описано в статье «Снятие и ремонт головки цилиндров двигателя УАЗ-3151, -31512, -31514, -31519».

Переворачиваем двигатель поддоном вверх.

Снимаем поддон картера, как указано в статье «Снятие и установка элементов маслосистемы УАЗ».

Снимаем масляный насос.

Снимаем переднюю крышку блока цилиндров.

Снимаем крышку коробки толкателей и вынимаем распределительный вал.

Распределительный вал, извлечённый из блока
Распределительный вал вынимают после снятия крышки коробки толкателей

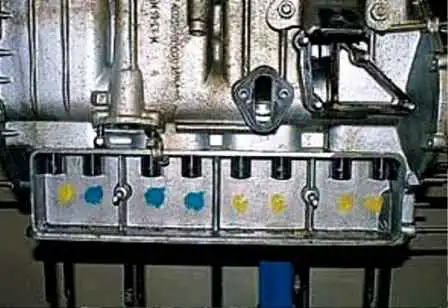

На блоке цилиндров краской обозначены предельные отклонения размеров отверстий под толкатели.

Цветные метки отверстий под толкатели
Предельные отклонения отверстий под толкатели обозначены краской на блоке

Извлекаем толкатели из блока цилиндров и нумеруем их или раскладываем по порядку.

Толкатели, разложенные по порядку
Толкатели раскладывают по порядку, чтобы при сборке установить их на прежние места

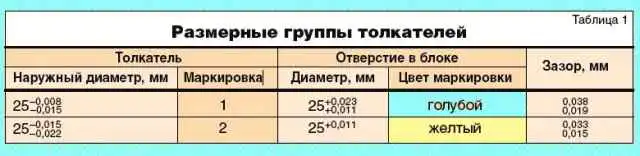

Размерные группы толкателей
ТолкательОтверстие в блокеЗазор, мм
Наружный диаметр, ммМаркировкаДиаметр, ммЦвет маркировки
25–0,008–0,015125+0,023+0,011голубой0,038/0,019
25–0,015–0,022225+0,011жёлтый0,033/0,015

Толкатели по наружному диаметру и отверстия в блоке цилиндров по внутреннему диаметру делятся на группы и подбираются друг к другу (см. таблицу), поэтому при сборке двигателя толкатели устанавливаем на прежние места.

Снимаем насос охлаждающей жидкости.

Снимаем с маховика узлы сцепления.

Поворачиваем двигатель передней частью вниз.

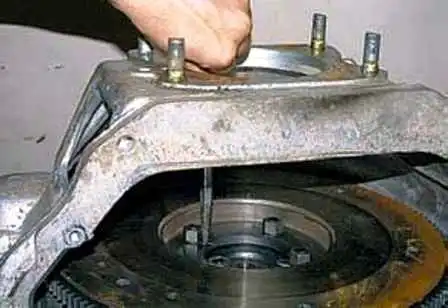

Разгибаем контровочные пластины гаек крепления маховика.

Контровочные пластины гаек маховика
Контровочные пластины отгибают перед откручиванием гаек маховика

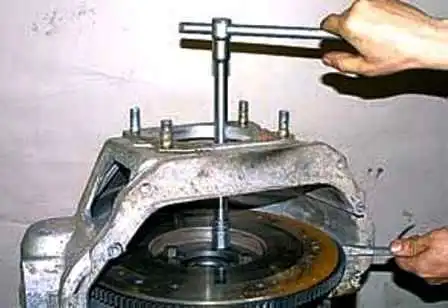

Головкой на 17 откручиваем четыре гайки болтов крепления маховика, удерживая маховик большой отвёрткой от проворачивания.

Головка на 17 на гайке крепления маховика
Гайки крепления маховика откручивают головкой на 17, удерживая маховик отвёрткой

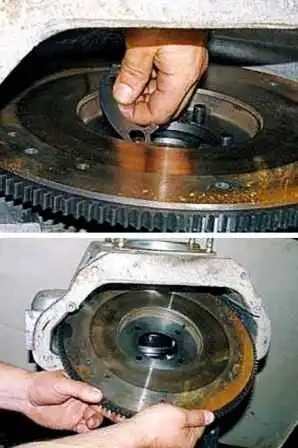

Снимаем контровочные пластины и снимаем маховик с коленчатого вала.

Маховик, снятый с коленчатого вала
Маховик снимают с коленчатого вала после откручивания четырёх гаек

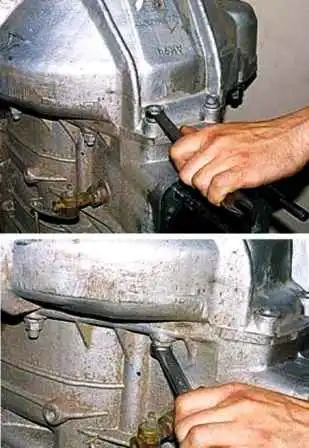

Ключом на 14 откручиваем два болта и шесть гаек крепления картера сцепления.

Крепление картера сцепления
Картер сцепления крепится двумя болтами и шестью гайками под ключ на 14

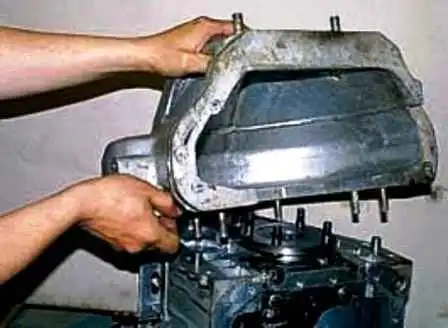

Снимаем картер сцепления.

Снятый картер сцепления
Картер сцепления снимают после откручивания всех креплений

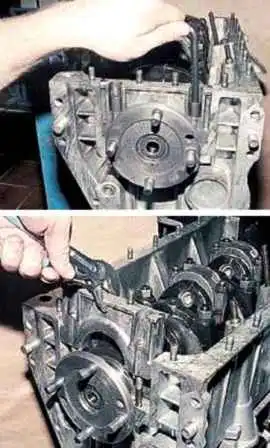

Шестигранником на 8 откручиваем две гайки и снимаем держатель сальника коленвала.

Держатель сальника коленвала
Держатель сальника коленвала крепится двумя гайками под шестигранник на 8

Снятие шатунно-поршневой группы описано в статье «Снятие шатунно-поршневой группы двигателя УАЗ».

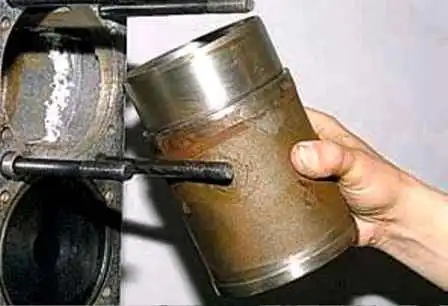

Вынимаем гильзы из блока цилиндров.

Гильза, извлечённая из блока
Гильзу вынимают из блока цилиндров, если требуется её замена

Если замена гильз не нужна, то вынимать их из блока не рекомендуется.

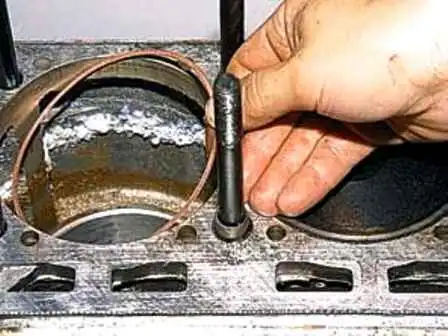

Под гильзами установлены медные уплотнительные шайбы.

Медные уплотнительные шайбы под гильзой
Под гильзами установлены медные уплотнительные шайбы

После разборки промываем блок цилиндров и снятые детали в керосине или дизельном топливе.

Сборка двигателя

Перед установкой коленчатого вала тщательно очищаем постели подшипников и вкладыши от стружки, масла и отложений (промываем все детали в керосине и обдуваем сжатым воздухом).

Тщательно продуваем все масляные каналы.

Вкладыши и упорные шайбы заменяем новыми.

Смазываем шейки и вкладыши моторным маслом.

Замки вкладышей должны войти в прорези блока и крышек.

Отрезаем от шнура две набивки сальника заднего коренного подшипника коленчатого вала длиной 120 мм и вкладываем их в держатель сальника и постель блока цилиндров.

Собираем и устанавливаем коленчатый вал в последовательности, обратной разборке.

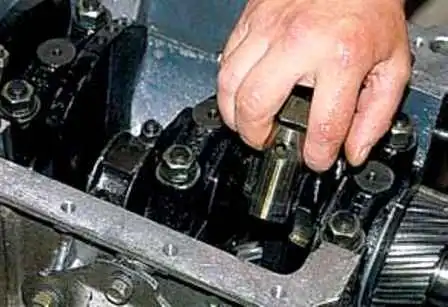

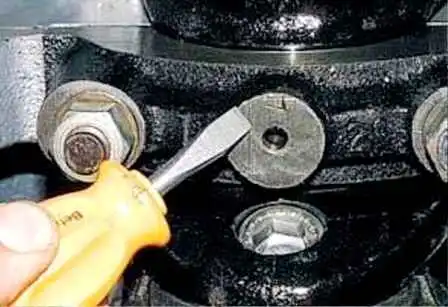

На крышках коренных подшипников коленвала (кроме первого и пятого) выбиты их порядковые номера, начиная со стороны передней крышки блока цилиндров.

Порядковые номера на крышках коренных подшипников
Порядковые номера крышек коренных подшипников выбиты со стороны передней крышки блока

На крышке первого подшипника с передней стороны установлен штифт.

Штифт на крышке первого подшипника
На крышке первого подшипника с передней стороны установлен штифт

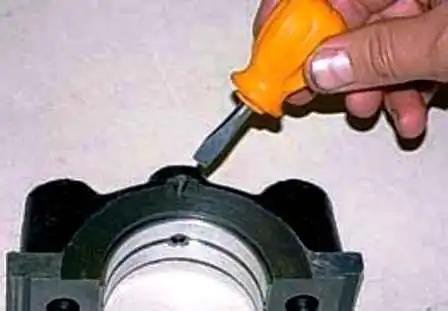

На задней крышке выполнен паз для удержания от проворачивания упорных шайб коленчатого вала.

Паз на задней крышке подшипника
Паз на задней крышке удерживает упорные шайбы коленчатого вала от проворачивания

Поперечные проточки на кольцах должны быть обращены к щекам коленчатого вала.

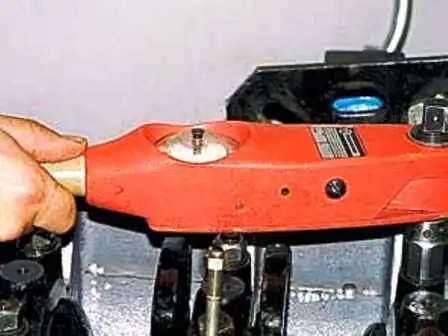

Окончательно затягиваем гайки коренных подшипников динамометрическим ключом (моментом 10–11 кгс·м).

Динамометрический ключ на гайке коренного подшипника
Гайки коренных подшипников затягивают динамометрическим ключом моментом 10–11 кгс·м

Временно устанавливаем на коленчатый вал маховик и закрепляем его двумя гайками. Поворачиваем вал за маховик.

Вращение должно быть свободным и равномерным без заеданий при небольшом усилии, а осевой люфт — не ощущаться.

Перед установкой поршня в сборе (см. «Сборка шатунно-поршневой группы двигателя ЗМЗ УАЗ-3151»), вкладываем в шатун и его крышку вкладыши.

Смазываем моторным маслом поршневые кольца, вкладыши, поверхность цилиндров.

Перед установкой поршней в цилиндр разводим стыки поршневых колец под углом 120 градусов друг к другу.

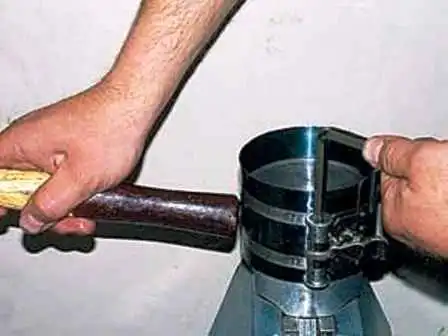

Надеваем на поршень приспособление и обжимаем кольца.

Приспособление для обжима поршневых колец
Кольца обжимают приспособлением перед установкой поршня в цилиндр

Поршень вставляем в цилиндр так, чтобы надпись «Перед» была обращена к передней части блока, а отверстие для смазки зеркала цилиндра в нижней головке шатуна обращено в сторону, противоположную распредвалу.

Поршень с надписью «Перед»
Надпись «Перед» на поршне должна быть обращена к передней части блока

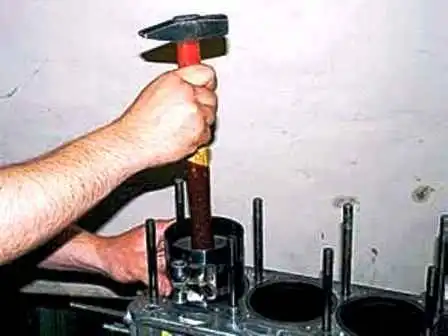

Постукивая деревянной рукояткой молотка по днищу поршня, утапливаем его до упора, контролируя перемещение шатуна к шейке коленчатого вала.

Утапливание поршня деревянной рукояткой
Поршень утапливают лёгкими ударами деревянной рукоятки, контролируя ход шатуна

Крышки шатунов устанавливаем аналогично крышкам коренных подшипников.

Поворачиваем коленчатый вал за маховик. Вращение должно быть без заеданий.

Распределительный вал устанавливаем так, чтобы метки на его шестерне и шестерне коленчатого вала совпали.

Перед установкой поддона картера для надёжности покрываем герметиком прокладку.

Дальнейшую сборку проводим в последовательности, обратной разборке двигателя.

Материалы и особенности конструкции

Блок цилиндров — чугунный, с гильзами из легированного чугуна, уплотнёнными медными шайбами. Толкатели — стальные, с наружным диаметром 25 мм, разделены на две размерные группы (голубая и жёлтая маркировка), подбираются к отверстиям блока индивидуально. Коленчатый вал — стальной, кованый, с цементированными шейками, вращается в коренных подшипниках с тонкостенными вкладышами. Крышки коренных подшипников пронумерованы (кроме 1-го и 5-го). Упорные шайбы — стальные, с баббитовым покрытием. Сальник заднего коренного подшипника — из шнура, набивается в держатель. Поршни — алюминиевые, с кольцами из чугуна. Маховик — чугунный, крепится четырьмя болтами с контровочными пластинами. Момент затяжки гаек коренных подшипников — 10–11 кгс·м. Прокладка поддона картера — паронит, при сборке покрывается герметиком.
