Desmontamos el motor de arranque como se describe en el artículo anterior.

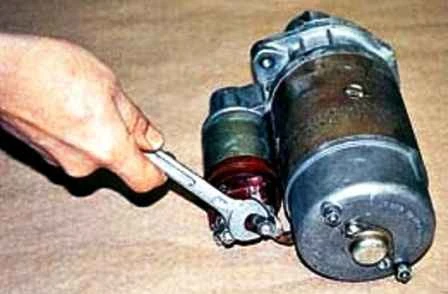

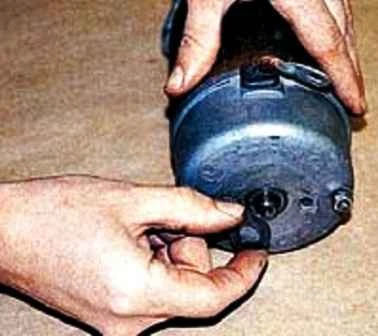

Aflojamos con una llave de 13 la tuerca de fijación del cable de alimentación al relé de arranque y desconectamos el terminal del cable.

Tuerca de fijación del cable de alimentación al relé de arranque, aflojada con llave de 13
Desconexión del cable de alimentación del relé de arranque

Con un destornillador aflojamos los dos tornillos de fijación del relé de arranque y retiramos el relé.

Dos tornillos de fijación del relé de arranque, aflojados con destornillador
Aflojado de los tornillos de fijación del relé de arranque

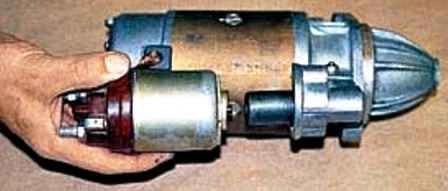

Relé de arranque retirado del motor de arranque
Relé de arranque desmontado del motor de arranque

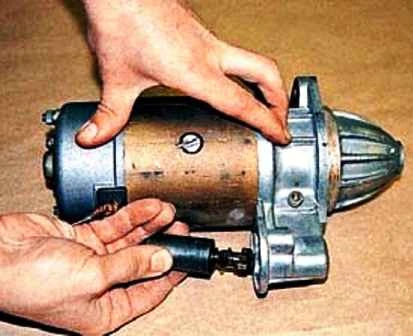

Retiramos el núcleo con el vástago.

Núcleo con vástago extraído del relé de arranque
Extracción del núcleo con el vástago del relé

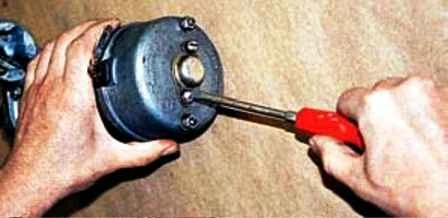

Aflojamos los dos tornillos de fijación de la tapa.

Dos tornillos de fijación de la tapa del motor de arranque, aflojados con destornillador
Aflojado de los tornillos de fijación de la tapa del motor de arranque

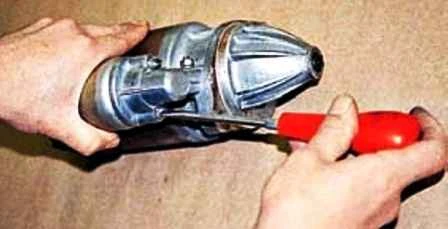

Haciendo palanca con un destornillador, retiramos la media arandela de retención y la arandela.

Media arandela de retención levantada con destornillador
Retirada de la media arandela de retención con destornillador
Arandela retirada después de la media arandela de retención
Arandela retirada tras la media arandela de retención

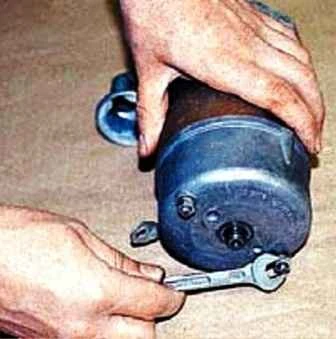

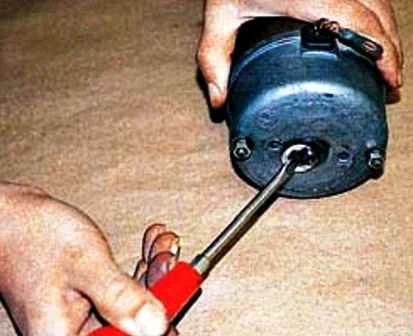

Aflojamos con una llave de 10 las dos tuercas de fijación y retiramos la tapa trasera.

Dos tuercas de fijación de la tapa trasera, aflojadas con llave de 10
Aflojado de las tuercas de fijación de la tapa trasera

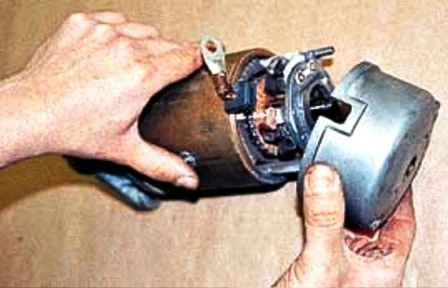

Tapa trasera retirada del motor de arranque
Tapa trasera desmontada del motor de arranque

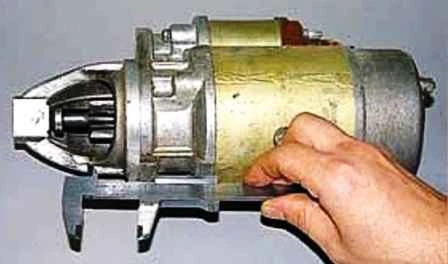

Desplazamos la carcasa de los espárragos.

Carcasa del motor de arranque desplazada de los espárragos
Desplazamiento de la carcasa del motor de arranque de los espárragos

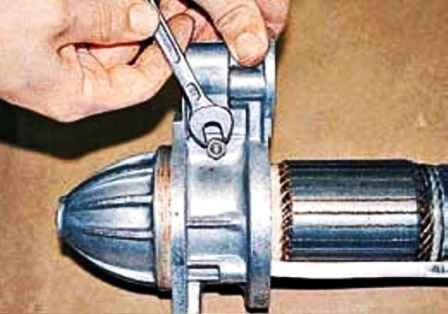

Aflojamos la tuerca con una llave de 10 y desenroscamos el eje de la palanca con un destornillador.

Tuerca del eje de la palanca, aflojada con llave de 10
Aflojado de la tuerca del eje de la palanca con llave de 10
Eje de la palanca desenroscado con destornillador
Desenroscado del eje de la palanca con destornillador

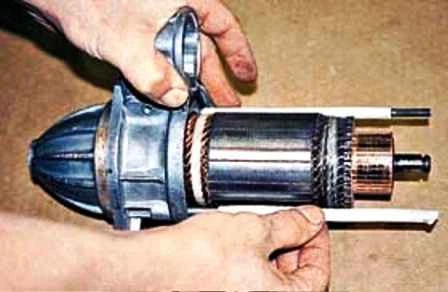

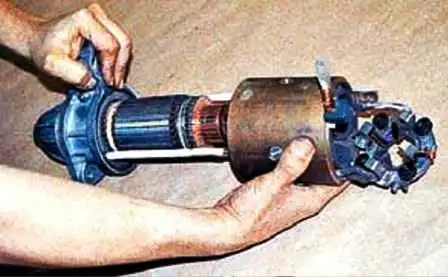

Retiramos los tubos aislantes de los espárragos.

Tubos aislantes retirados de los espárragos del motor de arranque
Retirada de los tubos aislantes de los espárragos

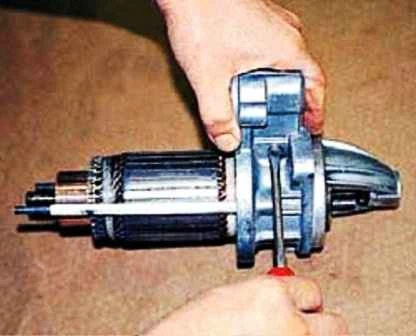

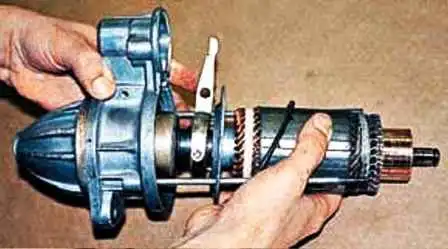

Extraemos el inducido de la tapa delantera.

Inducido extraído de la tapa delantera del motor de arranque
Extracción del inducido de la tapa delantera

Apoyamos el eje del inducido sobre un taco de madera y desprendemos el casquillo de empuje a través de una llave de vaso de 13.

Casquillo de empuje desprendido a través de una llave de vaso de 13
Desprendimiento del casquillo de empuje a través de una llave de 13

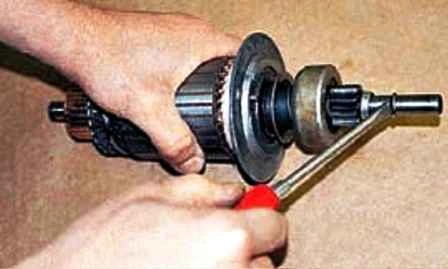

Haciendo palanca con un destornillador, retiramos el anillo elástico.

Anillo elástico levantado con destornillador
Retirada del anillo elástico con destornillador

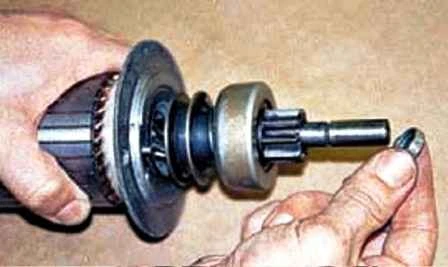

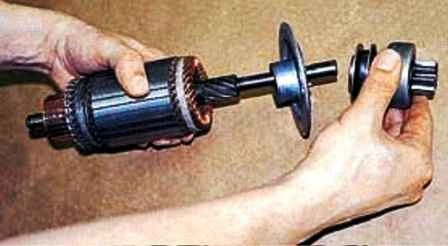

Retiramos del inducido el casquillo de empuje, el accionamiento montado (bendix) y el soporte intermedio.

Accionamiento montado (bendix) retirado del inducido
Retirada del accionamiento montado del inducido
Soporte intermedio retirado del inducido
Retirada del soporte intermedio del inducido

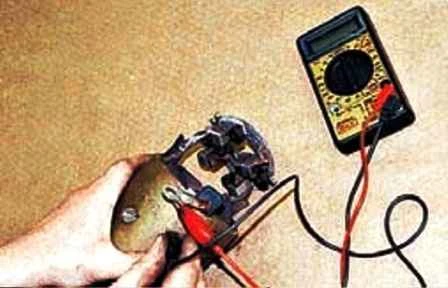

Con un óhmetro comprobamos la ausencia de cortocircuito de los devanados del estátor con la carcasa.

Óhmetro conectado para comprobar la ausencia de cortocircuito de los devanados del estátor con la carcasa
Comprobación de los devanados del estátor con óhmetro

En un estátor en buen estado la resistencia tenderá a infinito.

Los defectos de los devanados del inducido se determinan visualmente: los puntos de cortocircuito o perforación a masa ennegrecen.

El colector no debe presentar rastros de quemado ni desgaste intenso.

Antes del montaje, con aire comprimido eliminamos el polvo de carbón de la carcasa y del portescobillas.

Montamos el motor de arranque en orden inverso, engrasando los casquillos y las piezas del accionamiento con una capa fina de grasa FIOL-1 o aceite de motor.

Colocamos el casquillo de empuje en el eje de modo que la ranura cónica quede orientada hacia la ranura del anillo elástico.

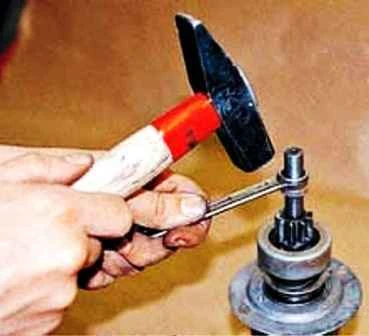

A continuación colocamos el anillo elástico, prensamos el casquillo sobre él con un golpe de martillo a través de una llave «de 14» o lo apretamos con unos alicates ajustables.

Una vez montado el motor de arranque, aplicamos +12 V de la batería al terminal del devanado del relé de arranque y el «menos» a la carcasa.

Medimos con un pie de rey la holgura entre el piñón del accionamiento y el casquillo de empuje.

Pie de rey midiendo la holgura entre el piñón del accionamiento y el casquillo de empuje
Medición de la holgura entre el piñón del accionamiento y el casquillo de empuje

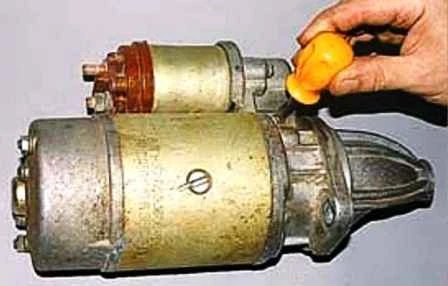

Giramos el eje de la palanca con un destornillador y ajustamos la holgura a 3–5 mm.

Eje de la palanca girado con destornillador para ajustar la holgura
Ajuste de la holgura girando el eje de la palanca

Apretamos la tuerca del eje de la palanca y desconectamos los cables.

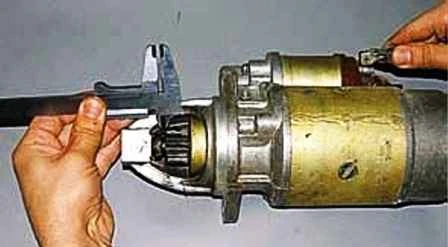

Medimos la distancia desde el extremo del piñón del accionamiento hasta el plano de apoyo del motor de arranque, que no debe superar los 34 mm.

Pie de rey midiendo la distancia desde el extremo del piñón del accionamiento hasta el plano de apoyo del motor de arranque
Medición de la distancia desde el extremo del piñón hasta el plano de apoyo

Si es necesario, repetimos el ajuste.

Sustitución del relé de arranque

Desconectamos el borne negativo de la batería.

Bajo el capó, con un destornillador Phillips aflojamos el tornillo de fijación del relé al mamparo del compartimento motor.

Tornillo de fijación del relé de arranque al mamparo del compartimento motor
Aflojado del tornillo de fijación del relé al mamparo del compartimento motor

El tornillo fija además el terminal del cable de «masa».

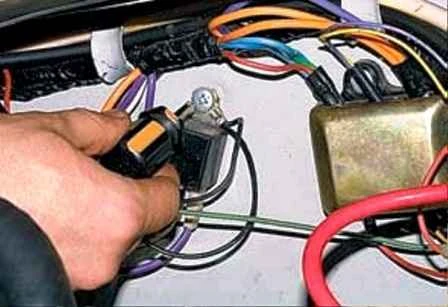

Marcamos los cables conectados al relé.

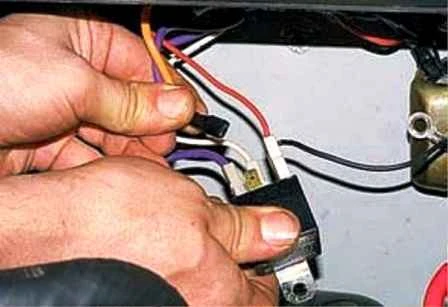

Retiramos los terminales de los cables de los bornes del relé.

Terminales de los cables retirados de los bornes del relé de arranque
Retirada de los terminales de los cables de los bornes del relé

Conectamos los cables al nuevo relé y lo fijamos al panel de la carrocería.

Control y recomendaciones tras la reparación

Materiales y recomendaciones

  • Grasa FIOL-1 o aceite de motor — aplicar en capa fina sobre los casquillos y las piezas del accionamiento al montar el motor de arranque.
  • Llaves de 10, 13, 14, destornilladores Phillips y plano, alicates ajustables, martillo — herramienta básica para el desmontaje y montaje.
  • Pie de rey — para medir la holgura entre el piñón del accionamiento y el casquillo de empuje (3–5 mm) y la distancia desde el extremo del piñón hasta el plano de apoyo del motor de arranque (no más de 34 mm).
  • Óhmetro — para comprobar la ausencia de cortocircuito de los devanados del estátor con la carcasa (estátor en buen estado — resistencia cercana a infinito).
  • Aire comprimido — para eliminar el polvo de carbón de la carcasa y del portescobillas antes del montaje.
  • Batería +12 V — para comprobar el funcionamiento del relé de arranque tras el montaje (aplicar al terminal del devanado del relé, el «menos» a la carcasa).
  • Al sustituir el relé de arranque — desconectar primero el borne negativo de la batería y marcar los cables.
  • Control tras la reparación — comprobar el giro libre del inducido, el funcionamiento del accionamiento y del relé de arranque, la ausencia de cortocircuitos; si es necesario, repetir el ajuste de la holgura.
