El desmontaje del bloque de cilindros se trató en el artículo - "Desmontaje del cilindro bloquear"
Después de desmontar el bloque de cilindros, es necesario determinar la posibilidad de un uso posterior del bloque de cilindros, el cigüeñal y el grupo de pistones.
Comprobación del bloque de cilindros
La falta de planitud de la superficie de asiento del bloque de cilindros no se permite más de 0,03 mm.
No se permite lijar.
La comprobación debe realizarse de acuerdo con el diagrama de la Figura 1.
Determinación del diámetro del cilindro
La distancia X desde el eje de los agujeros (1) hasta la superficie de asiento del bloque de cilindros determina el grupo de diámetros de los cilindros (ver la tabla para más detalles).
La etiqueta (2) corresponde al cilindro n.º 1 y la etiqueta (3) corresponde al cilindro n.º 4 (ver figura 2).
Antes de revisar, las tapas de los cojinetes principales del cigüeñal deben instalarse instalando la tapa n.° 1 en el lado del volante.
Después de eso, apretamos los pernos de las tapas de los cojinetes principales del cigüeñal en el orden que se muestra en la Figura 3.
Medimos los diámetros y retiramos los sombreretes de bancada del cigüeñal.
Los diámetros (X1 Figura 4) de los cojinetes del cigüeñal están marcados taladrando en el área sobre el filtro de aceite (Figura 4 (B) en la dirección de la flecha).
La posición (X2) de los orificios en relación con la superficie de asiento del bloque de cilindros determina el diámetro de los cojinetes del cigüeñal.
El cigüeñal se encuentra en el bloque de cilindros sobre cinco cojinetes.
Se instalan semianillos de empuje que regulan el juego axial en el soporte nº 3.
Parámetros permisibles del cigüeñal:
Juego axial del cigüeñal con medios anillos de empuje nuevos - 0,045 - 0,252 mm;
Juego axial del cigüeñal con semianillos de empuje de rodaje - 0,027 - 0,054 mm.
Juego de diámetro entre los muñones principales del cigüeñal y los cojinetes, mm - 0,027 - 0,054 mm.
Midiendo los diámetros de los muñones del cigüeñal en la Figura 5.

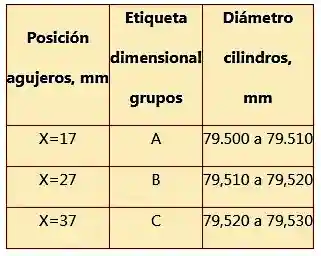

Diámetros de cilindros
|
Posición agujeros, mm |
Etiqueta dimensional grupos |
Diámetro cilindros, mm |
|---|---|---|
|
Х=17 |
A |
79.500 a 79.510 |
|
X=27 |
B |
79,510 a 79,520 |
|
X=37 |
C |
79,520 a 79,530 |
Diámetros de soporte del cojinete principal
El tamaño de los diámetros de los soportes de los cojinetes principales en el bloque de cilindros se indica en la tabla 2. El tamaño de los semicojinetes principales se indica en la tabla 3.

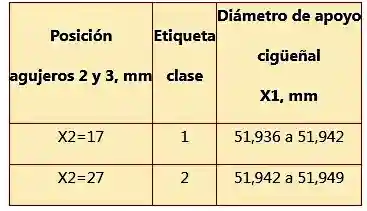

Diámetros de los agujeros de los soportes de los cojinetes principales en el bloque de cilindros
|
Posición agujeros 2 y 3, mm |
Etiqueta clase |
Diámetro de apoyo cigüeñal X1, mm |
|---|---|---|
|
X2=17 |
1 |
51,936 a 51,942 |
|
X2=27 |
2 |
51,942 a 51,949 |

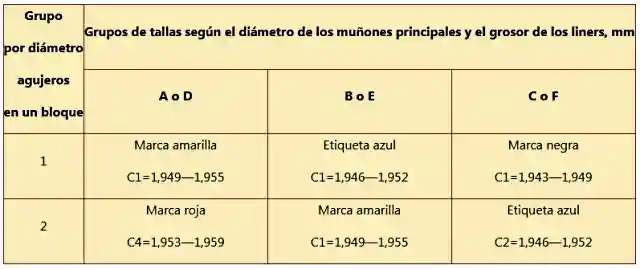

Dimensiones del semicojinete principal
|
Grupo por diámetro agujeros en un bloque |
Grupos de tallas según el diámetro de los muñones principales y el grosor de los liners, mm |
||
|---|---|---|---|
|
A o D |
B o E |
C o F |
|
|
1 |
Marca amarilla C1=1,949—1,955 |
Etiqueta azul C1=1,946—1,952 |
Marca negra C1=1,943—1,949 |
|
2 |
Marca roja C4=1,953—1,959 |
Marca amarilla C1=1,949—1,955 |
Etiqueta azul C2=1,946—1,952 |
Grupos de tallas según el diámetro de los diarios principales
|
Grupo |
Diámetro de la raíz cuellos, mm |
|---|---|
|
A/D |
47,990 a 47,997 |
|
B/E |
47,997 a 48,003 |
|
C/F |
48.003 a 48.010 |

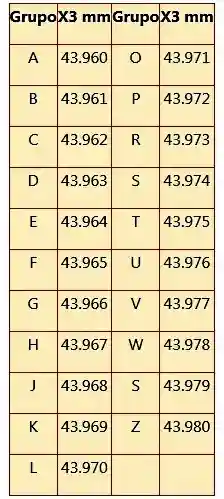

Grupos de tamaño según el diámetro de los muñones de biela:
|
Grupo |
X3 mm |
Grupo |
X3 mm |
|---|---|---|---|
|
A |
43.960 |
O |
43.971 |
|
B |
43.961 |
P |
43.972 |
|
C |
43.962 |
R |
43.973 |
|
D |
43.963 |
S |
43.974 |
|
E |
43.964 |
T |
43.975 |
|
F |
43.965 |
U |
43.976 |
|
G |
43.966 |
V |
43.977 |
|
H |
43.967 |
W |
43.978 |
|
J |
43.968 |
S |
43.979 |
|
K |
43.969 |
Z |
43.980 |
|
L |
43.970 |
Al medir, se toma como resultado el diámetro mínimo a lo largo del perímetro del cuello.
Marcado del cigüeñal
Ubicación del marcado de fábrica e información de marcado en la Figura 6.
Las etiquetas llevan la siguiente información:
- 1 - grupos de tamaño según el diámetro de las revistas principales;
- 2 - grupos de tamaño según el diámetro del eje principal n° 1 desde el lado del volante;
- 3 - grupos de tamaño según el diámetro del eje principal n.° 5 desde el lado del volante;
- 4 - grupos de tamaño según el diámetro de los muñones de biela;
- 5 - grupos de tamaños según el diámetro del muñón de biela n° 1 del lado del volante.
